Wenn das Signal nicht ertönt, ist die Nadel noch innerhalb des Tiefenstellers und
steht nicht hervor. Drehen Sie den Tiefensteller nach rechts bis das Signal ertönt,
dann eine Rastung nach links, das Signal erlischt und die Graviernadel ist normiert.
Drücken Sie die Taste am Zähler und stellen diesen auf Null, dann auf die Taste
Beep Off und der Plotter fährt auf die Ausgangsposition (home position).
Bei dem
EMS-3 gehen Sie bitte folgendermaßen vor:

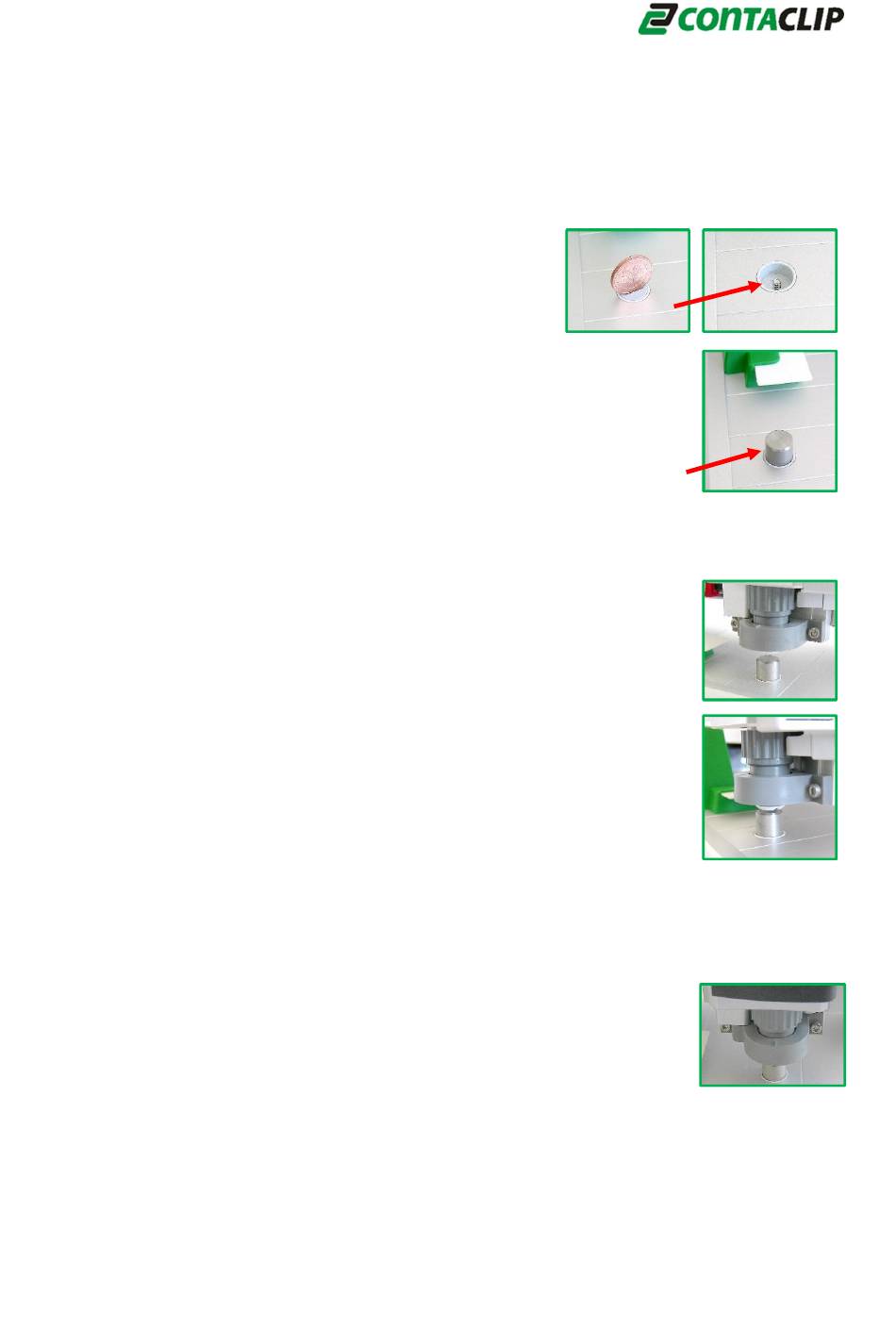

Schrauben Sie die Abdeckung mit einer Münze oder
Schraubendreher heraus und sichern diese indem
Sie sie auf die Position des Haltewinkels schrauben.
Nehmen Sie von dort den Kontaktbolzen und
schrauben diesen in die dafür vorgesehene Position, siehe Bild.
Nun bringen Sie das System in den Graviermodus, indem Sie
zunächst den Engraver-Controller (EC) einschalten. Die
grüne
LED
muss leuchten.
Wenn Sie die Gravieroption das erste Mal benutzen, stecken Sie
eine Graviernadel bis zum Markierungsring in die Spindel,
schrauben den Tiefensteller so weit auf, bis die Nadel deutlich
hervorsteht.
Nun drücken Sie zusammen auf die Tasten Cursor up und Cursor down und auf
die ON Taste.
Nun fährt der Plotter, der sich im Graviermodus befindet, zur
Position des Kontaktbolzens und senkt langsam den Gravierkopf
ab, bis ein Kontakt zwischen der Graviernadel und dem
Kontaktbolzen entsteht. Dieser Wert wird gespeichert undder Plotter
fährt dann auf die Ausgangsposition (home position).
Nun ist die generelle Höheneinstellung zwischen der eingesetzten
Nadel und dem Gravierkopf erfolgt. Diese Vorgehensweise ist nur
bei erstmaliger Inbetriebnahme erforderlich.
Anmerkung: Wenn es keinen Kontakt zwischen der Nadel und dem Kontaktbolzen
gegeben hat, blinken die Plotter out of order LED und STOP LED zusammen. Der
Plotter muss ausgeschaltet, die Graviernadel weiter aus dem Tiefensteller
herausschauen und der Vorgang wiederholt werden.
Nun drücken Sie die Penstation Taste zur Nullstellung der
Graviernadel. Der Plotter fährt mit dem Gravierkopf über die
Position des Kontaktbolzens und senkt ab. Steht die Graviernadel
aus dem Tiefensteller hervor ertönt ein Beep-Signal. Drehen Sie
nun den Tiefensteller nach links bis das Signal erlischt. Damit steht die Nadel nun in
der Null-Position und ist normiert.
Wenn das Signal nicht ertönt, ist die Nadel noch innerhalb des Tiefenstellers und steht
nicht hervor. Drehen Sie den Tiefensteller nach rechts bis das Signal ertönt, dann eine
Rastung nach links, das Signal erlischt und die Graviernadel ist normiert.
Drücken Sie die Taste am Zähler und stellen diesen auf Null, dann auf die Taste
Penstation und der Plotter fährt auf die Ausgangsposition (home position) zurück.
12
