MONTAGE & AUFBAU

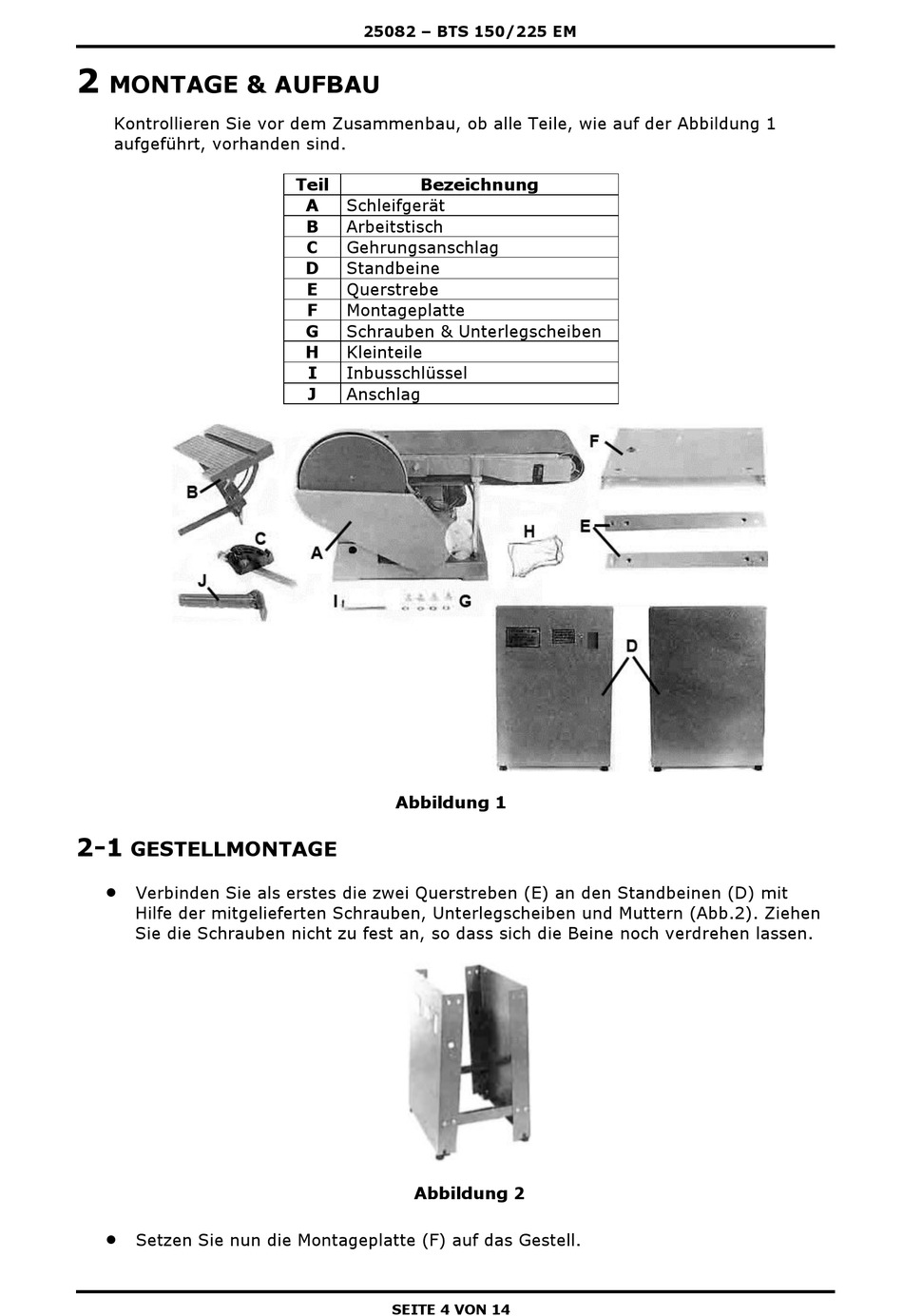

Kontrollieren Sie vor dem Zusammenbau, ob alle Teile, wie auf der Abbildung 1
aufgeführt, vorhanden sind.
2-1
GESTELLMONTAGE
Verbinden Sie als erstes die zwei Querstreben (E) an den Standbeinen (D) mit
Hilfe der mitgelieferten Schrauben, Unterlegscheiben und Muttern (Abb.2). Ziehen
Sie die Schrauben nicht zu fest an, so dass sich die Beine noch verdrehen lassen.
Setzen Sie nun die Montageplatte (F) auf das Gestell.
25082 – BTS 150/225 EM
Teil
Bezeichnung
A
Schleifgerät
B
Arbeitstisch
C
Gehrungsanschlag
D
Standbeine
E
Querstrebe
F
Montageplatte
G
Schrauben & Unterlegscheiben
H
Kleinteile
I
Inbusschlüssel
J
Anschlag
Abbildung 1
Abbildung 2
SEITE 4 VON 14
