Keilriemenaustausch - Dema PROFI BTS 150/225 EM Bedienungsanleitung


Ziehen Sie das Schleifpapier ab.

Reinigen Sie die Schleifscheibe vom Rest-Klebstoff.

Befestigen Sie das Schleifpapier entsprechend den Hersteller-Anweisungen
(Klebstoff) an der Schleifscheibe (Abb.18).

Schließen Sie das Gehäuse wieder und drehen Sie den Befestigungsknopf fest.
4-4

KEILRIEMENAUSTAUSCH


Öffnen Sie das Gehäuse wie in 4.3. beschrieben.

Schieben Sie den Inbusschlüssel in die rechteckige Öffnung unterhalb an der
Schleifscheibe (Abb.19) und lösen Sie den sich darin befindenden Gewindestift.

Ziehen Sie die Schleifscheibe herunter.

Tauschen Sie den Keilriemen aus.

Schieben Sie die Schleifscheibe wieder auf das Gerät.

Schrauben Sie den Gewindestift wieder hinein.

Schließen Sie das Gehäuse (Kap. 4.3.).
25082 – BTS 150/225 EM

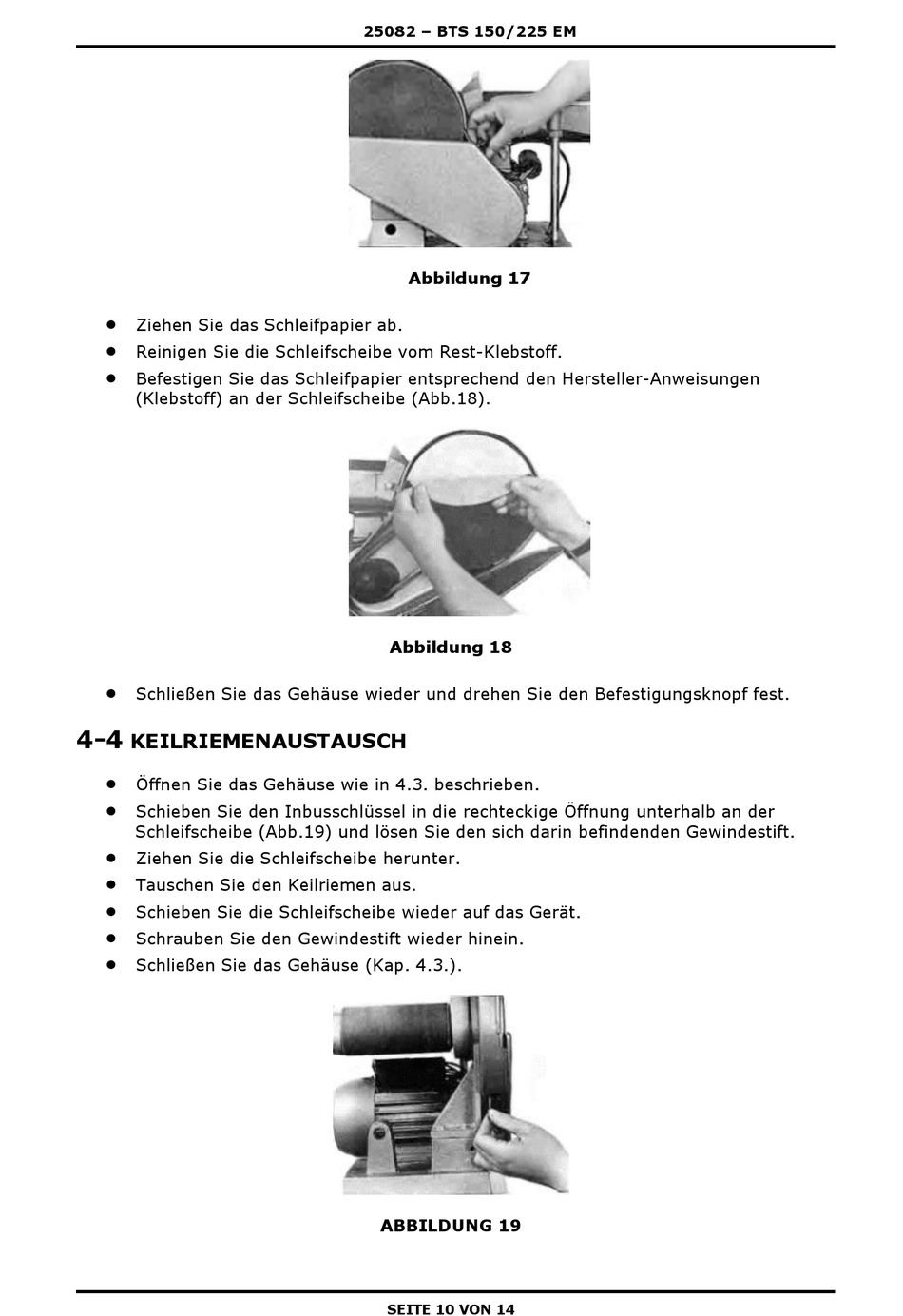

Abbildung 17
Abbildung 18
ABBILDUNG 19
SEITE 10 VON 14
