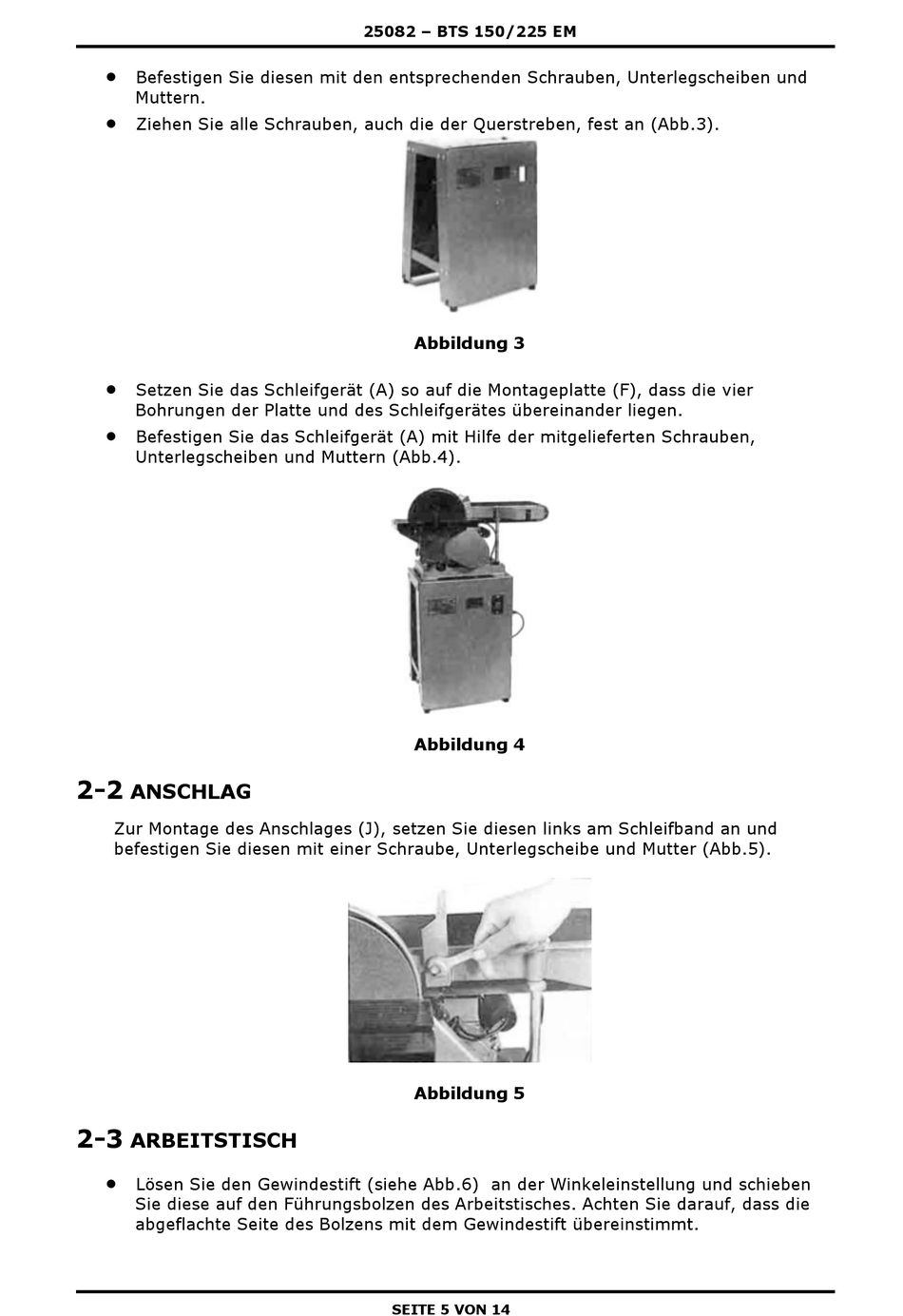

Anschlag; Arbeitstisch - Dema PROFI BTS 150/225 EM Bedienungsanleitung


Befestigen Sie diesen mit den entsprechenden Schrauben, Unterlegscheiben und
Muttern.

Ziehen Sie alle Schrauben, auch die der Querstreben, fest an (Abb.3).

Setzen Sie das Schleifgerät (A) so auf die Montageplatte (F), dass die vier
Bohrungen der Platte und des Schleifgerätes übereinander liegen.

Befestigen Sie das Schleifgerät (A) mit Hilfe der mitgelieferten Schrauben,
Unterlegscheiben und Muttern (Abb.4).
2-2

ANSCHLAG

Zur Montage des Anschlages (J), setzen Sie diesen links am Schleifband an und
befestigen Sie diesen mit einer Schraube, Unterlegscheibe und Mutter (Abb.5).
2-3

ARBEITSTISCH


Lösen Sie den Gewindestift (siehe Abb.6) an der Winkeleinstellung und schieben
Sie diese auf den Führungsbolzen des Arbeitstisches. Achten Sie darauf, dass die
abgeflachte Seite des Bolzens mit dem Gewindestift übereinstimmt.
25082 – BTS 150/225 EM
Abbildung 3
Abbildung 4
Abbildung 5
SEITE 5 VON 14
