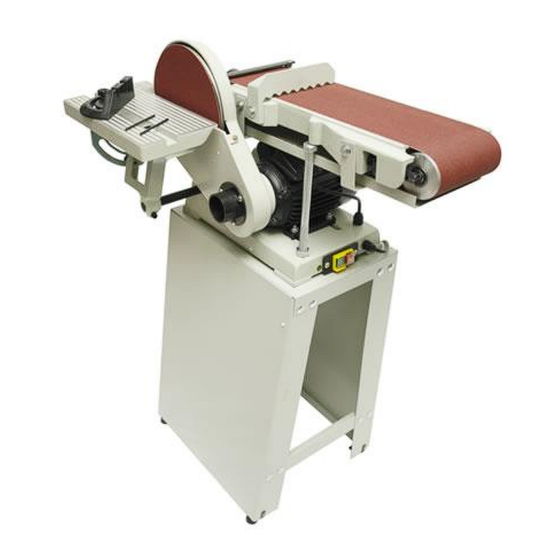

Dema PROFI BTS 150/225 EM Bedienungsanleitung

Band-/tellerschleifer
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Version: N1
BAND-/TELLERSCHLEIFER "PROFI"
BTS 150/225 EM
ARTIKEL-NR. 25082
LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE
VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH!
DEMA-VERTRIEBS GMBH  IM TOBEL 4  74547 ÜBRIGSHAUSEN
WWW.DEMA-VERTRIEB.COM
© DEMA VERTRIEBS-GMBH
LETZTE AKTUALISIERUNG: 12.10.2015

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dema PROFI BTS 150/225 EM

Inhaltszusammenfassung für Dema PROFI BTS 150/225 EM

  • Seite 1 Version: N1 BAND-/TELLERSCHLEIFER “PROFI“ BTS 150/225 EM ARTIKEL-NR. 25082 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH  IM TOBEL 4  74547 ÜBRIGSHAUSEN WWW.DEMA-VERTRIEB.COM © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 12.10.2015...

  • Seite 2: Inhaltsverzeichnis

    25082 – BTS 150/225 EM Inhaltsverzeichnis 1 SICHERHEITSHINWEISE........................3 1-1 Bestimmungsgemäße Verwendung ....................... 3 2 MONTAGE & AUFBAU ........................4 2-1 Gestellmontage ..............................4 2-2 Anschlag ................................5 2-3 Arbeitstisch ..............................5 3 BEDIENUNG ............................6 3-1 Hauptelemente ..............................6 3-2 Normaleinsatz ..............................

  • Seite 3: Sicherheitshinweise

    25082 – BTS 150/225 EM SICHERHEITSHINWEISE  Änderungen die dem technischen Fortschritt dienen, können ohne Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt.  Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit und Funktion! ...

  • Seite 4: Montage & Aufbau

    25082 – BTS 150/225 EM MONTAGE & AUFBAU Kontrollieren Sie vor dem Zusammenbau, ob alle Teile, wie auf der Abbildung 1 aufgeführt, vorhanden sind. Teil Bezeichnung Schleifgerät Arbeitstisch Gehrungsanschlag Standbeine Querstrebe Montageplatte Schrauben & Unterlegscheiben Kleinteile Inbusschlüssel Anschlag Abbildung 1 GESTELLMONTAGE ...

  • Seite 5: Anschlag

    25082 – BTS 150/225 EM  Befestigen Sie diesen mit den entsprechenden Schrauben, Unterlegscheiben und Muttern.  Ziehen Sie alle Schrauben, auch die der Querstreben, fest an (Abb.3). Abbildung 3  Setzen Sie das Schleifgerät (A) so auf die Montageplatte (F), dass die vier Bohrungen der Platte und des Schleifgerätes übereinander liegen.

  • Seite 6: Bedienung

    25082 – BTS 150/225 EM  Ziehen Sie den Gewindestift wieder an und kontrollieren Sie, dass der Arbeitstisch einen Abstand von ca. 13 mm zur Schleifscheibe hat. Abbildung 6 BEDIENUNG HAUPTELEMENTE Abbildung 7 Bezeichnung Bezeichnung Abdeckung – Schleifscheibe Stützbügel Anschlag Fuß...

  • Seite 7: Rundungsschleifen

    25082 – BTS 150/225 EM  Achten Sie auf Ihre Hände beim Schleifen.  Pressen Sie das Werkstück nicht zu stark gegen das Schleifpapier, um Schäden am Schleifband und am Werkstück zu vermeiden. Abbildung 8 Abbildung 9 RUNDUNGSSCHLEIFEN  Setzen Sie das Werkstück immer am äußersten Ende des Schleifbandes an (Abb.10).

  • Seite 8: Winkelschleifen

    25082 – BTS 150/225 EM Abbildung 11  Legen Sie das Werkstück auf den Arbeitstisch und schrägen Sie das Werkstück soweit wie gewünscht an (Abb.12). Abbildung 12 WINKELSCHLEIFEN  Stellen Sie den Gehrungsanschlag auf dem Arbeitstisch auf den gewünschten Winkel zwischen 0° und 60° ein. ...

  • Seite 9: Schleifbandaustausch

    25082 – BTS 150/225 EM Abbildung 14  Zur Justierung der linken Umlenkrolle, lösen Sie die beiden Muttern hinter der Schleifscheibe (Abb.15).  Stellen Sie den Umlenkrollenabstand entsprechend ein und ziehen Sie die Muttern wieder fest an. Abbildung 15 SCHLEIFBANDAUSTAUSCH ...

  • Seite 10: Keilriemenaustausch

    25082 – BTS 150/225 EM Abbildung 17  Ziehen Sie das Schleifpapier ab.  Reinigen Sie die Schleifscheibe vom Rest-Klebstoff.  Befestigen Sie das Schleifpapier entsprechend den Hersteller-Anweisungen (Klebstoff) an der Schleifscheibe (Abb.18). Abbildung 18  Schließen Sie das Gehäuse wieder und drehen Sie den Befestigungsknopf fest. KEILRIEMENAUSTAUSCH ...

  • Seite 11: Entsorgung

    25082 – BTS 150/225 EM ENTSORGUNG Im Falle der Entsorgung dieses Gerätes wenden Sie sich bitte an die DEMA Vertriebs- GmbH, Ihren lokalen Händler oder einen lokalen Wertstoffverwerter. Führen Sie das Gerät keinesfalls einer kommunalen Sammelstelle zu! Entsorgen Sie das Gerät keinesfalls über den normalen Hausmüll! Sie leisten damit einen wichtigen Beitrag zur Erhaltung der Umwelt.

  • Seite 12: Explosionszeichnungen

    25082 – BTS 150/225 EM EXPLOSIONSZEICHNUNGEN SCHLEIFMASCHINE UNTERGESTELL SEITE 12 VON 14...

  • Seite 13: Teileliste

    25082 – BTS 150/225 EM TEILELISTE Bezeichnung Anzahl Bezeichnung Anzahl Justierbolzen - Arbeitstisch Umlenkrolle Schleifband 48“ Feder Gehrungsanschlag Umlenkrolle Winkel – Tischbefestigung Stellmutter Unterlegscheibe 5mm Feder Flachkopfschraube M5x12 Achse – Umlenkrolle Flachkopfschraube M5x18 Stützschraube M16x220 Winkelführung Schraube M8x30 Unterlegscheibe 8mm Mutter M6 Schraube M8x16 Kabelhaken...

  • Seite 14: Ce-Konformitätserklärung

    CE-KONFORMITÄTSERKLÄRUNG EU-Konformitätserklärung EU Declaration of Conformity Hiermit erklären wir, DEMA-Vertriebs GmbH We herewith declare Im Tobel 4, 74547 Übrigshausen, Germany Dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen...
