SMART Wallbox Home Installationsanleitung Seite 14

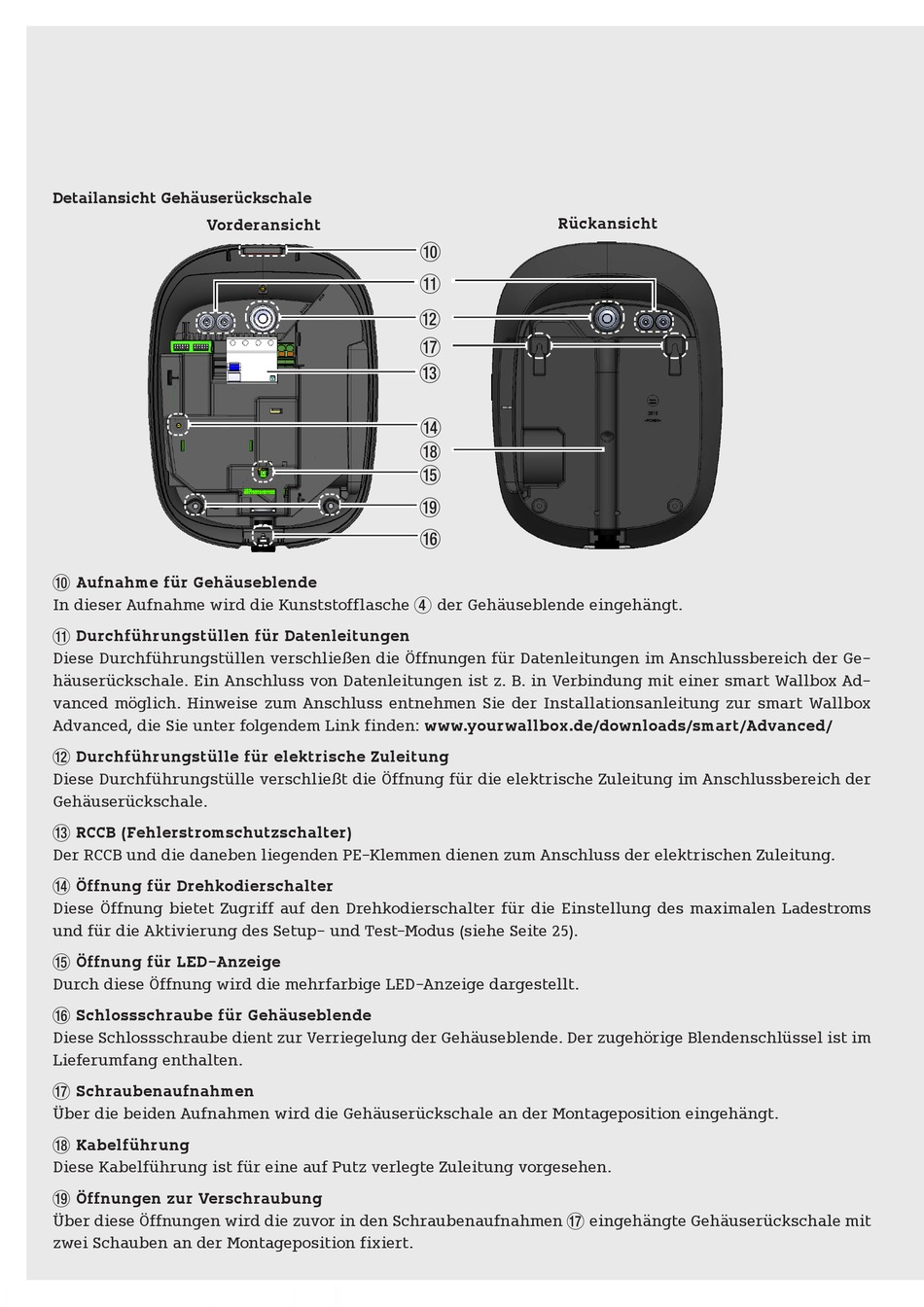

Detailansicht Gehäuserückschale
Vorderansicht
0 Aufnahme für Gehäuseblende
In dieser Aufnahme wird die Kunststofflasche 4 der Gehäuseblende eingehängt.
q Durchführungstüllen für Datenleitungen
Diese Durchführungstüllen verschließen die Öffnungen für Datenleitungen im Anschlussbereich der Ge-
häuserückschale. Ein Anschluss von Datenleitungen ist z. B. in Verbindung mit einer smart Wallbox Ad-
vanced möglich. Hinweise zum Anschluss entnehmen Sie der Installationsanleitung zur smart Wallbox
Advanced, die Sie unter folgendem Link finden: www.yourwallbox.de/downloads/smart/Advanced/
w Durchführungstülle für elektrische Zuleitung
Diese Durchführungstülle verschließt die Öffnung für die elektrische Zuleitung im Anschlussbereich der
Gehäuserückschale.
e RCCB (Fehlerstromschutzschalter)
Der RCCB und die daneben liegenden PE-Klemmen dienen zum Anschluss der elektrischen Zuleitung.
r Öffnung für Drehkodierschalter
Diese Öffnung bietet Zugriff auf den Drehkodierschalter für die Einstellung des maximalen Ladestroms
und für die Aktivierung des Setup- und Test-Modus (siehe Seite 25).
t Öffnung für LED-Anzeige
Durch diese Öffnung wird die mehrfarbige LED-Anzeige dargestellt.
y Schlossschraube für Gehäuseblende
Diese Schlossschraube dient zur Verriegelung der Gehäuseblende. Der zugehörige Blendenschlüssel ist im
Lieferumfang enthalten.
u Schraubenaufnahmen
Über die beiden Aufnahmen wird die Gehäuserückschale an der Montageposition eingehängt.
i Kabelführung
Diese Kabelführung ist für eine auf Putz verlegte Zuleitung vorgesehen.
o Öffnungen zur Verschraubung
Über diese Öffnungen wird die zuvor in den Schraubenaufnahmen u eingehängte Gehäuserückschale mit
zwei Schauben an der Montageposition fixiert.
Rückansicht
0
q
w
u
e
r
i
t
o
y
