4 Kunststofflasche und Führungen
Die Kunststofflasche dient zur Aufhängung der Gehäuseblende an der Gehäuserückschale. Die beiden
Führungsstifte stellen eine korrekte vertikale Ausrichtung der Gehäuseblende sicher.
5 LED-Bereich
In diesem Bereich der Gehäuseblende befindet sich die mehrfarbige LED-Anzeige.
6 Schlossaufnahme
Die Schlossaufnahme dient zur Verriegelung der Gehäuseblende über die Schlossschraube der Gehäuse-
rückschale.

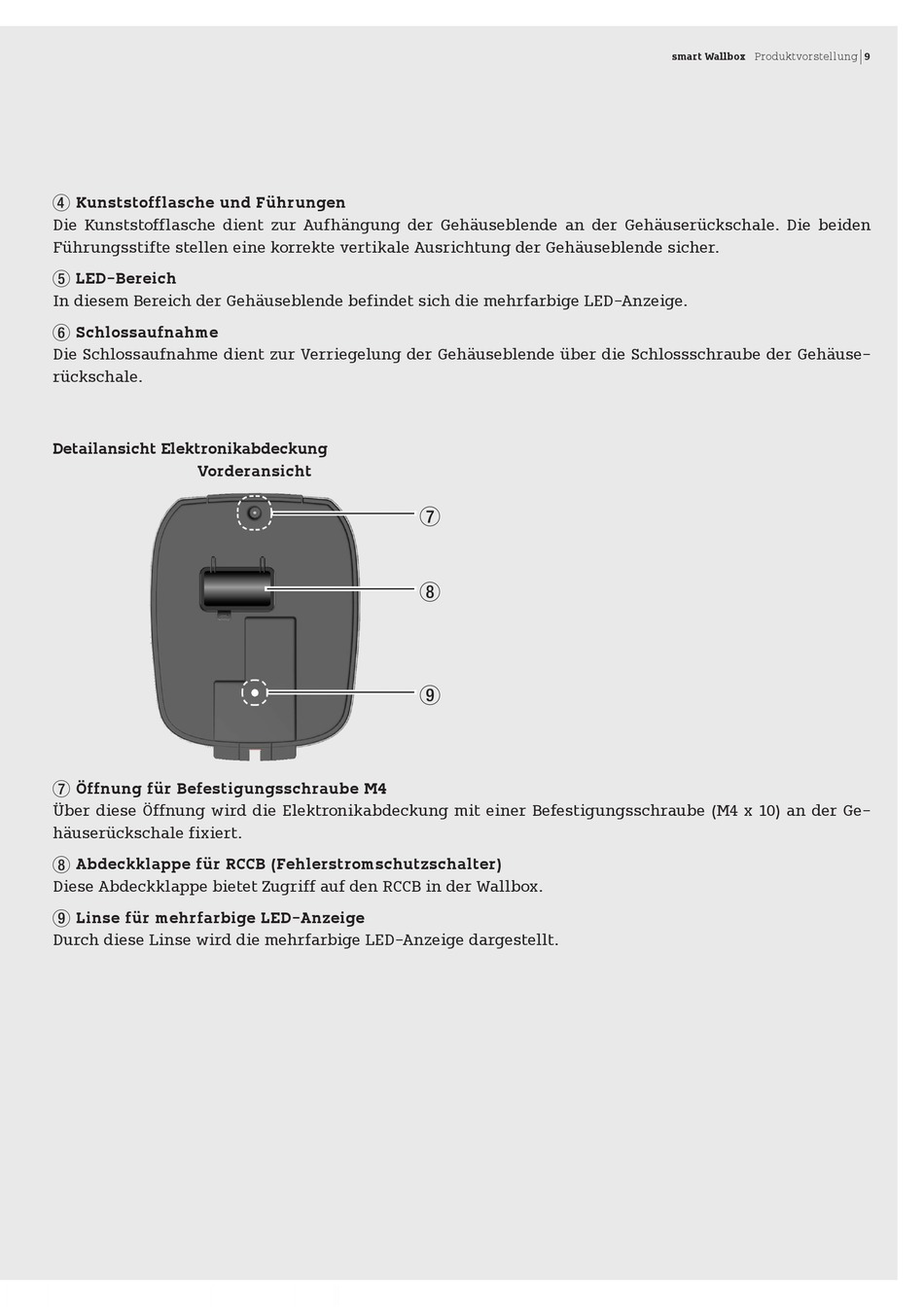

Detailansicht Elektronikabdeckung
Vorderansicht
7 Öffnung für Befestigungsschraube M4
Über diese Öffnung wird die Elektronikabdeckung mit einer Befestigungsschraube (M4 x 10) an der Ge-
häuserückschale fixiert.
8 Abdeckklappe für RCCB (Fehlerstromschutzschalter)
Diese Abdeckklappe bietet Zugriff auf den RCCB in der Wallbox.
9 Linse für mehrfarbige LED-Anzeige
Durch diese Linse wird die mehrfarbige LED-Anzeige dargestellt.
7
8
9
