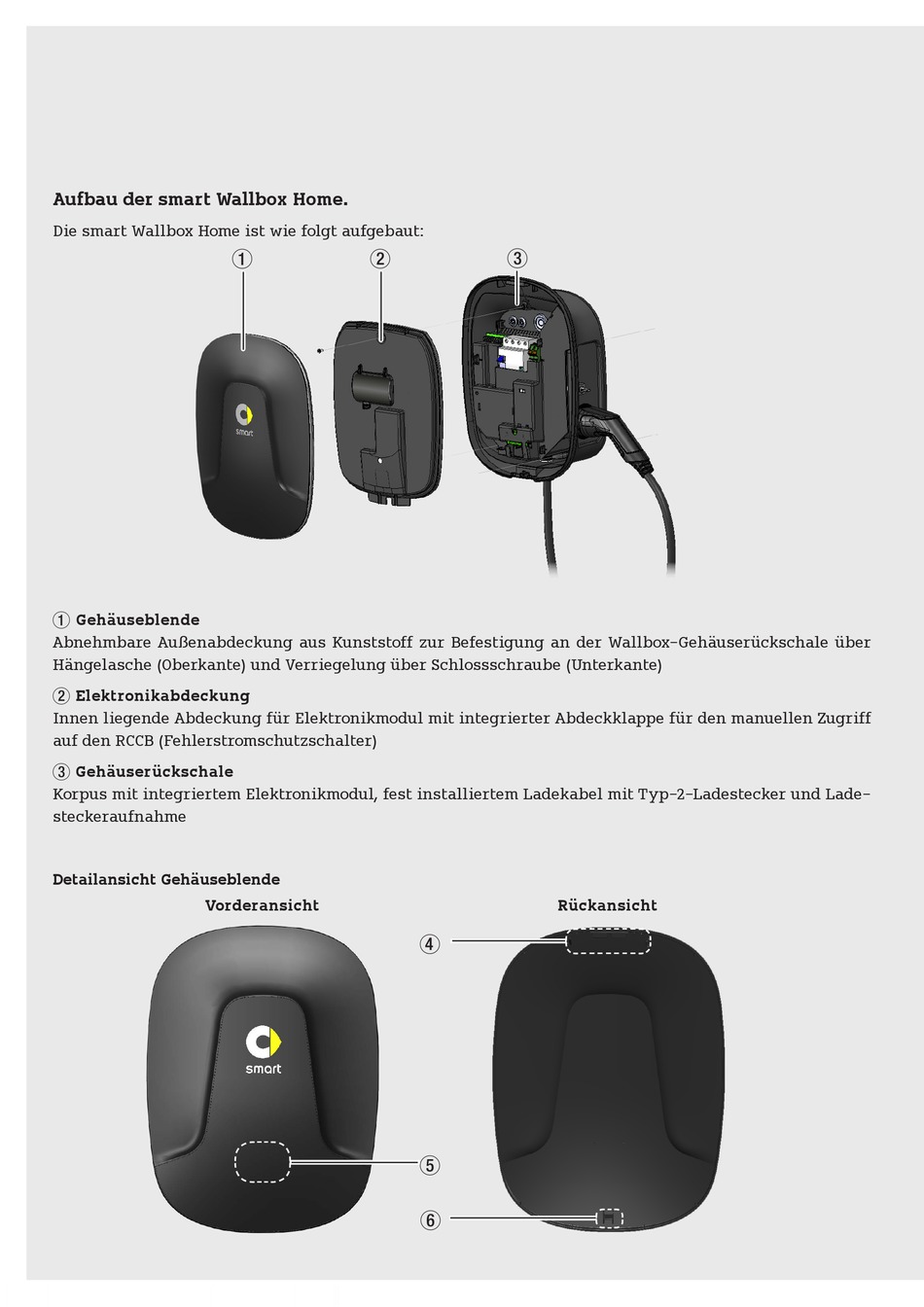

Aufbau der smart Wallbox Home.
Die smart Wallbox Home ist wie folgt aufgebaut:
1 Gehäuseblende
Abnehmbare Außenabdeckung aus Kunststoff zur Befestigung an der Wallbox-Gehäuserückschale über
Hängelasche (Oberkante) und Verriegelung über Schlossschraube (Unterkante)
2 Elektronikabdeckung
Innen liegende Abdeckung für Elektronikmodul mit integrierter Abdeckklappe für den manuellen Zugriff
auf den RCCB (Fehlerstromschutzschalter)
3 Gehäuserückschale
Korpus mit integriertem Elektronikmodul, fest installiertem Ladekabel mit Typ-2-Ladestecker und Lade-
steckeraufnahme
Detailansicht Gehäuseblende
Vorderansicht
1
2
3
Rückansicht
4
5
6
