Master Artemis MAS4A005 Benutzerhandbuch Seite 17

10. należy przymocować 2 kije pleców (14) do oparcia (18) za pomocą śruby z połowiczną głową M6*40 (38).
11. należy przymocować kij pleców (14) do belki głównej (6) za pomocą śruby M10*140 (34), podkładek (42) i nakrętki
zamykającej M10 (45).
12. należy przymocować oba ramiona butterfly (10 i 11) do każdej podstawy pionowej (1 i 2) za pomocą śrub M10*20 (37) i
dużych podkładek (41).
13. należy włożyć drążek (16) do wałków pianowych przez każde ramię butterfly i dociągnąć za pomocą śrub M12*20 (33) i
podkładek (40). Potem wystarczy nasunąć wałki pianowe (31) na każdy drążek.
14. należy przymocować poduszkę ochr. bicepsów (52) do wspornika modlitewnika za pomocą śrub M6*16 (39), a następnie
włożyć wspornik modlitewnika (51) do nogi przedniej (8) i zabezpieczyć śrubą trójkątową (53).
15. Należy przymocować wszystkie pokrywy na śruby i nakrętki

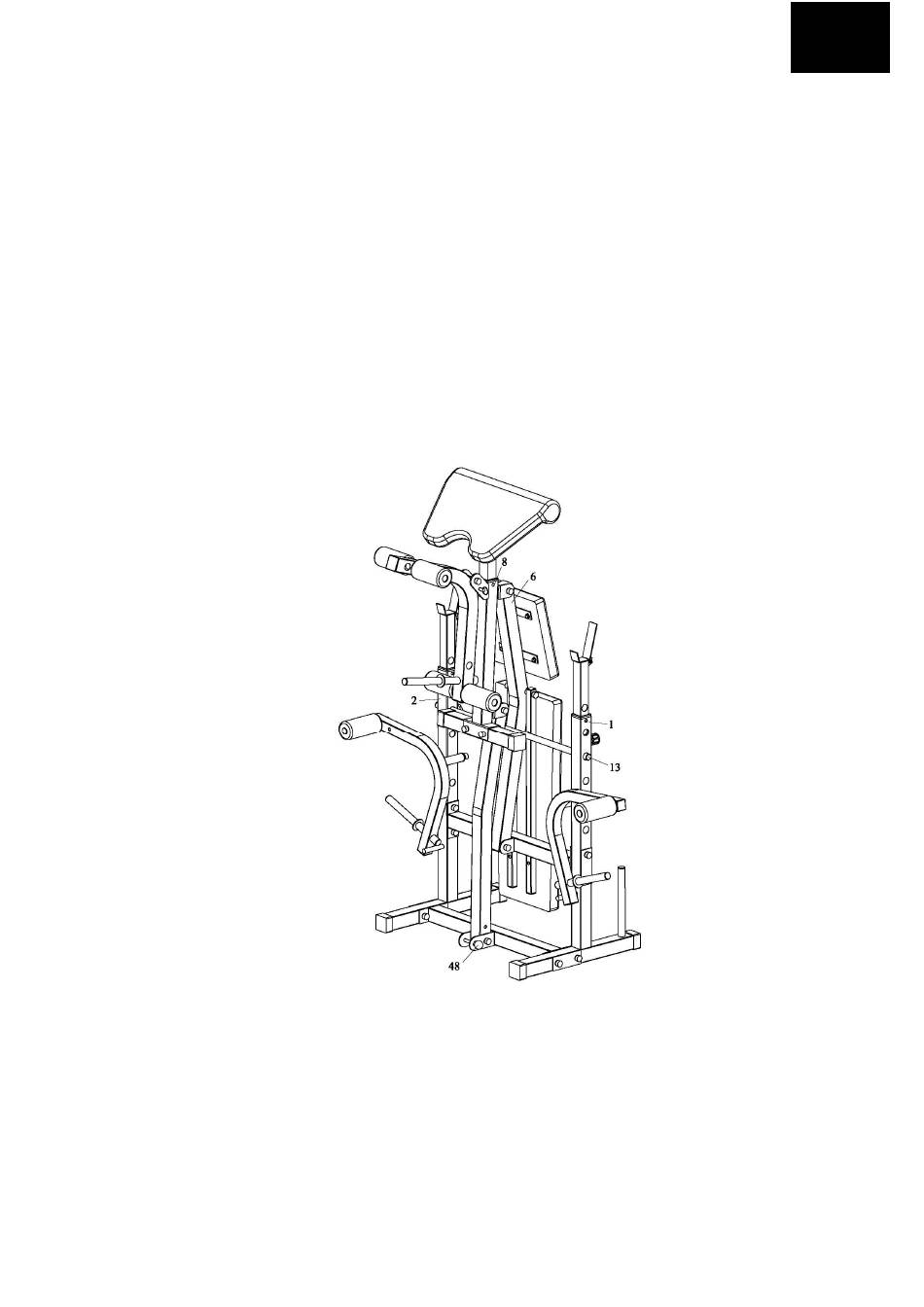

Dla złożenia i następnego składowania należy poluzować przytyczkę (48) oraz oporę oparcia plecy (13) i upewnić się, czy
jest cała jednostka podpory sztangi w pionowej pozycji. Potem należy włożyć oporę oparcia plecy (13) przez otwór w
pionowych podstawach (1 i 2) oraz między nogą przednią (8) a belkę główną (6).
Konserwacja
Należy regularnie przeprowadzać konserwację urządzenia w zależności od częstotliwości użytkowania urządzenia, lecz minimum po 20 godzinach
użytkowania.
Konserwacja obejmuje:
1. sprawdzianie wszystkich części ruchomych urządzenia (np. osi) czy są wystarczająco posmarowane. Jeżeli nie, należy natychmiast je posmarować.
Polecamy zwykły olej do rowerów i maszyn do szycia lub oleje silikonowe.
Złożenie
17
PL
