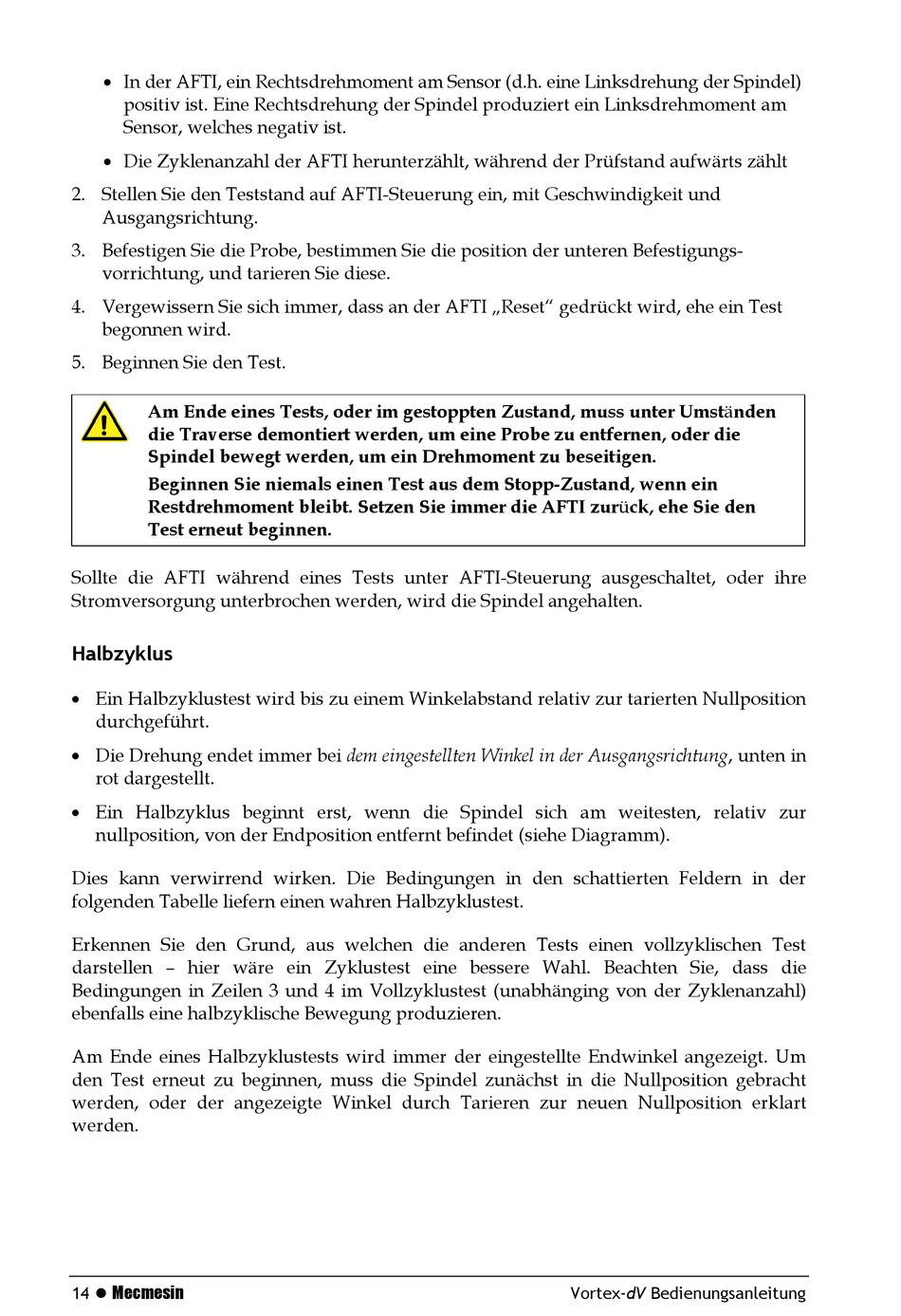

 In der AFTI, ein Rechtsdrehmoment am Sensor (d.h. eine Linksdrehung der Spindel)
positiv ist. Eine Rechtsdrehung der Spindel produziert ein Linksdrehmoment am
Sensor, welches negativ ist.
 Die Zyklenanzahl der AFTI herunterzählt, während der Prüfstand aufwärts zählt
2. Stellen Sie den Teststand auf AFTI-Steuerung ein, mit Geschwindigkeit und
Ausgangsrichtung.
3. Befestigen Sie die Probe, bestimmen Sie die position der unteren Befestigungs-
vorrichtung, und tarieren Sie diese.
4. Vergewissern Sie sich immer, dass an der AFTI „Reset" gedrückt wird, ehe ein Test
begonnen wird.
5. Beginnen Sie den Test.
Am Ende eines Tests, oder im gestoppten Zustand, muss unter Umständen
die Traverse demontiert werden, um eine Probe zu entfernen, oder die
Spindel bewegt werden, um ein Drehmoment zu beseitigen.
Beginnen Sie niemals einen Test aus dem Stopp-Zustand, wenn ein
Restdrehmoment bleibt. Setzen Sie immer die AFTI zurück, ehe Sie den
Test erneut beginnen.
Sollte die AFTI während eines Tests unter AFTI-Steuerung ausgeschaltet, oder ihre
Stromversorgung unterbrochen werden, wird die Spindel angehalten.

Halbzyklus

 Ein Halbzyklustest wird bis zu einem Winkelabstand relativ zur tarierten Nullposition
durchgeführt.
 Die Drehung endet immer bei dem eingestellten Winkel in der Ausgangsrichtung, unten in
rot dargestellt.
 Ein Halbzyklus beginnt erst, wenn die Spindel sich am weitesten, relativ zur
nullposition, von der Endposition entfernt befindet (siehe Diagramm).
Dies kann verwirrend wirken. Die Bedingungen in den schattierten Feldern in der
folgenden Tabelle liefern einen wahren Halbzyklustest.
Erkennen Sie den Grund, aus welchen die anderen Tests einen vollzyklischen Test
darstellen – hier wäre ein Zyklustest eine bessere Wahl. Beachten Sie, dass die
Bedingungen in Zeilen 3 und 4 im Vollzyklustest (unabhänging von der Zyklenanzahl)
ebenfalls eine halbzyklische Bewegung produzieren.
Am Ende eines Halbzyklustests wird immer der eingestellte Endwinkel angezeigt. Um
den Test erneut zu beginnen, muss die Spindel zunächst in die Nullposition gebracht
werden, oder der angezeigte Winkel durch Tarieren zur neuen Nullposition erklart
werden.
