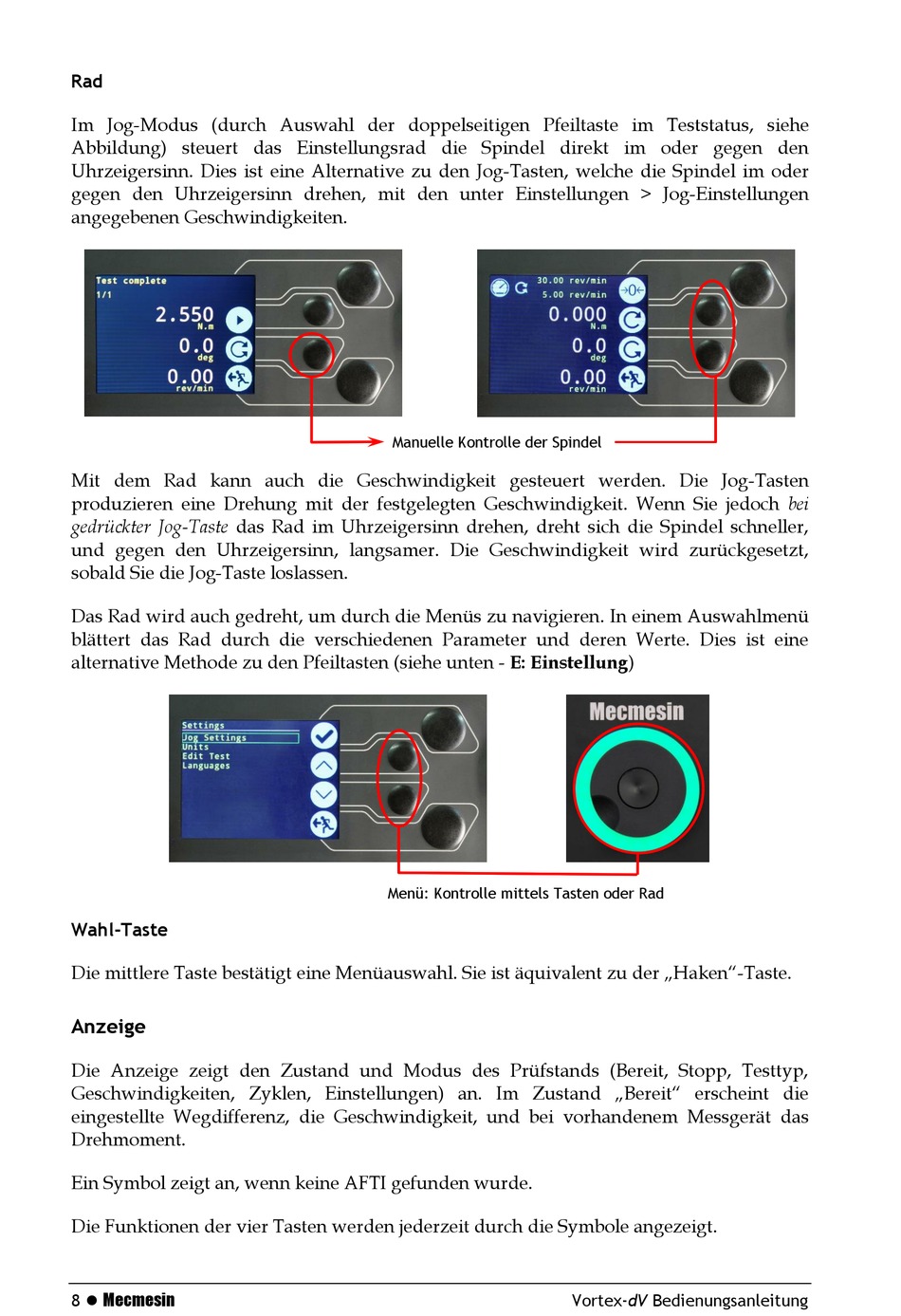

Anzeige - Mecmesin Vortex-dV Bedienungsanleitung

Rad
Im Jog-Modus (durch Auswahl der doppelseitigen Pfeiltaste im Teststatus, siehe
Abbildung) steuert das Einstellungsrad die Spindel direkt im oder gegen den
Uhrzeigersinn. Dies ist eine Alternative zu den Jog-Tasten, welche die Spindel im oder
gegen den Uhrzeigersinn drehen, mit den unter Einstellungen > Jog-Einstellungen
angegebenen Geschwindigkeiten.
Manuelle Kontrolle der Spindel
Mit dem Rad kann auch die Geschwindigkeit gesteuert werden. Die Jog-Tasten
produzieren eine Drehung mit der festgelegten Geschwindigkeit. Wenn Sie jedoch bei
gedrückter Jog-Taste das Rad im Uhrzeigersinn drehen, dreht sich die Spindel schneller,
und gegen den Uhrzeigersinn, langsamer. Die Geschwindigkeit wird zurückgesetzt,
sobald Sie die Jog-Taste loslassen.
Das Rad wird auch gedreht, um durch die Menüs zu navigieren. In einem Auswahlmenü
blättert das Rad durch die verschiedenen Parameter und deren Werte. Dies ist eine
alternative Methode zu den Pfeiltasten (siehe unten - E: Einstellung)
Menü: Kontrolle mittels Tasten oder Rad
Wahl-Taste
Die mittlere Taste bestätigt eine Menüauswahl. Sie ist äquivalent zu der „Haken"-Taste.

Anzeige

Die Anzeige zeigt den Zustand und Modus des Prüfstands (Bereit, Stopp, Testtyp,
Geschwindigkeiten, Zyklen, Einstellungen) an. Im Zustand „Bereit" erscheint die
eingestellte Wegdifferenz, die Geschwindigkeit, und bei vorhandenem Messgerät das
Drehmoment.
Ein Symbol zeigt an, wenn keine AFTI gefunden wurde.
Die Funktionen der vier Tasten werden jederzeit durch die Symbole angezeigt.
8  Mecmesin
Vortex-dV Bedienungsanleitung
