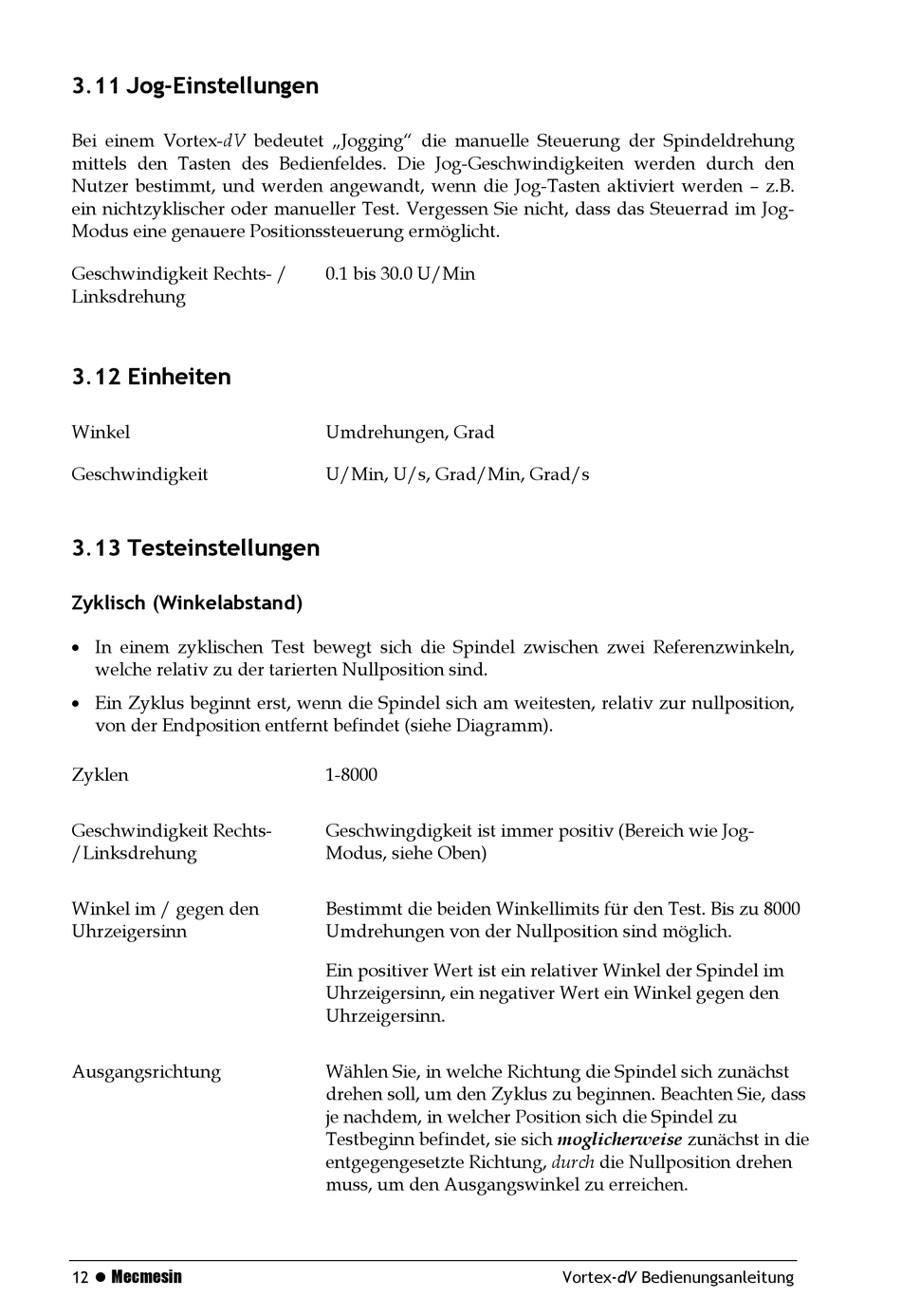

3.11 Jog-Einstellungen

Bei einem Vortex-dV bedeutet „Jogging" die manuelle Steuerung der Spindeldrehung
mittels den Tasten des Bedienfeldes. Die Jog-Geschwindigkeiten werden durch den
Nutzer bestimmt, und werden angewandt, wenn die Jog-Tasten aktiviert werden – z.B.
ein nichtzyklischer oder manueller Test. Vergessen Sie nicht, dass das Steuerrad im Jog-
Modus eine genauere Positionssteuerung ermöglicht.
Geschwindigkeit Rechts- /
Linksdrehung

3.12 Einheiten

Winkel
Geschwindigkeit

3.13 Testeinstellungen

Zyklisch (Winkelabstand)

 In einem zyklischen Test bewegt sich die Spindel zwischen zwei Referenzwinkeln,
welche relativ zu der tarierten Nullposition sind.
 Ein Zyklus beginnt erst, wenn die Spindel sich am weitesten, relativ zur nullposition,
von der Endposition entfernt befindet (siehe Diagramm).
Zyklen
Geschwindigkeit Rechts-
/Linksdrehung
Winkel im / gegen den
Uhrzeigersinn
Ausgangsrichtung
12  Mecmesin
0.1 bis 30.0 U/Min
Umdrehungen, Grad
U/Min, U/s, Grad/Min, Grad/s
1-8000
Geschwingdigkeit ist immer positiv (Bereich wie Jog-
Modus, siehe Oben)
Bestimmt die beiden Winkellimits für den Test. Bis zu 8000
Umdrehungen von der Nullposition sind möglich.
Ein positiver Wert ist ein relativer Winkel der Spindel im
Uhrzeigersinn, ein negativer Wert ein Winkel gegen den
Uhrzeigersinn.
Wählen Sie, in welche Richtung die Spindel sich zunächst
drehen soll, um den Zyklus zu beginnen. Beachten Sie, dass
je nachdem, in welcher Position sich die Spindel zu
Testbeginn befindet, sie sich moglicherweise zunächst in die
entgegengesetzte Richtung, durch die Nullposition drehen
muss, um den Ausgangswinkel zu erreichen.
