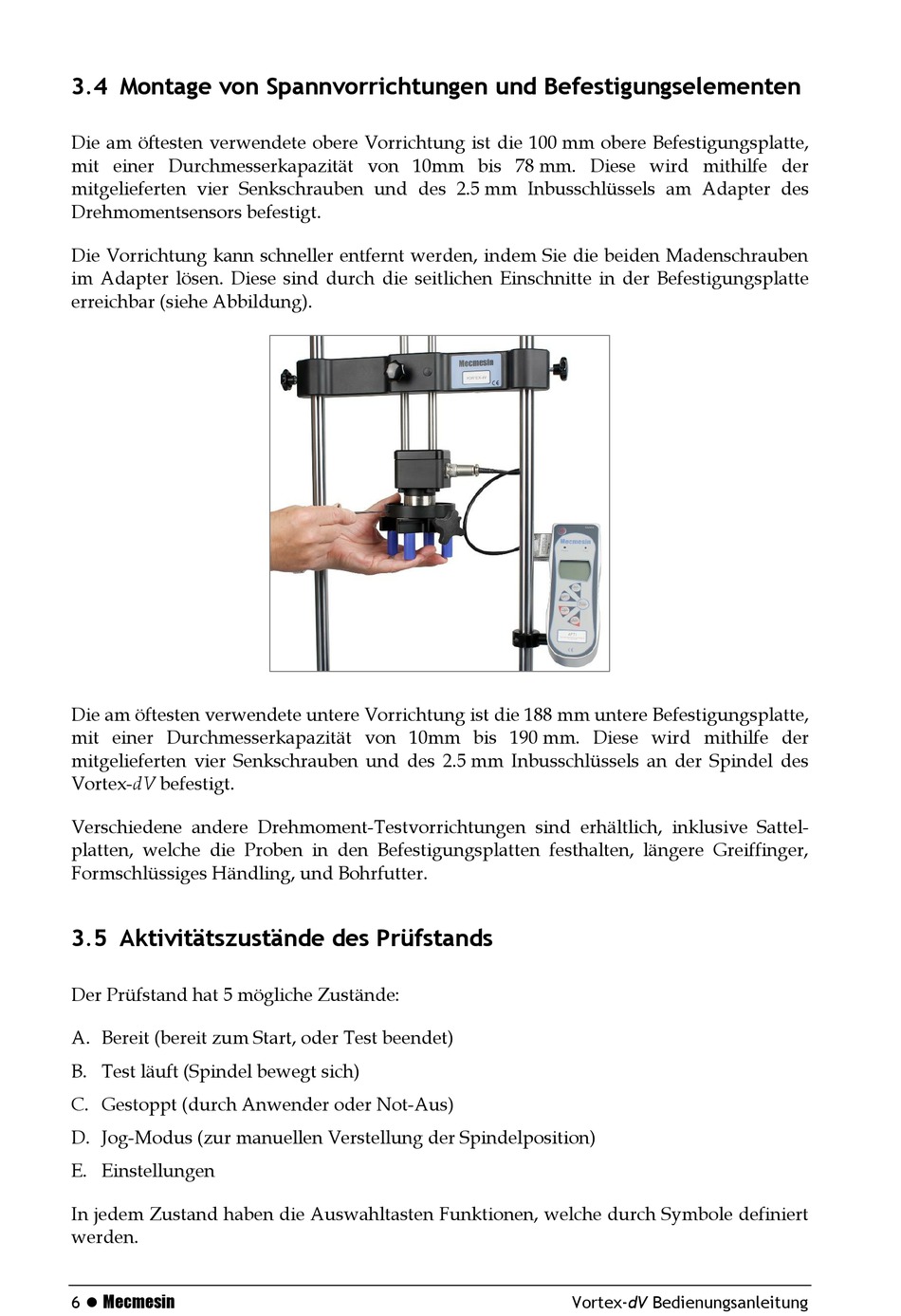

3.4 Montage von Spannvorrichtungen und Befestigungselementen

Die am öftesten verwendete obere Vorrichtung ist die 100 mm obere Befestigungsplatte,
mit einer Durchmesserkapazität von 10mm bis 78 mm. Diese wird mithilfe der
mitgelieferten vier Senkschrauben und des 2.5 mm Inbusschlüssels am Adapter des
Drehmomentsensors befestigt.
Die Vorrichtung kann schneller entfernt werden, indem Sie die beiden Madenschrauben
im Adapter lösen. Diese sind durch die seitlichen Einschnitte in der Befestigungsplatte
erreichbar (siehe Abbildung).
Die am öftesten verwendete untere Vorrichtung ist die 188 mm untere Befestigungsplatte,
mit einer Durchmesserkapazität von 10mm bis 190 mm. Diese wird mithilfe der
mitgelieferten vier Senkschrauben und des 2.5 mm Inbusschlüssels an der Spindel des
Vortex-dV befestigt.
Verschiedene andere Drehmoment-Testvorrichtungen sind erhältlich, inklusive Sattel-
platten, welche die Proben in den Befestigungsplatten festhalten, längere Greiffinger,
Formschlüssiges Händling, und Bohrfutter.
3.5 Aktivitätszustände des Prüfstands
Der Prüfstand hat 5 mögliche Zustände:
A. Bereit (bereit zum Start, oder Test beendet)
B. Test läuft (Spindel bewegt sich)
C. Gestoppt (durch Anwender oder Not-Aus)
D. Jog-Modus (zur manuellen Verstellung der Spindelposition)
E. Einstellungen
In jedem Zustand haben die Auswahltasten Funktionen, welche durch Symbole definiert
werden.
6  Mecmesin
Vortex-dV Bedienungsanleitung
