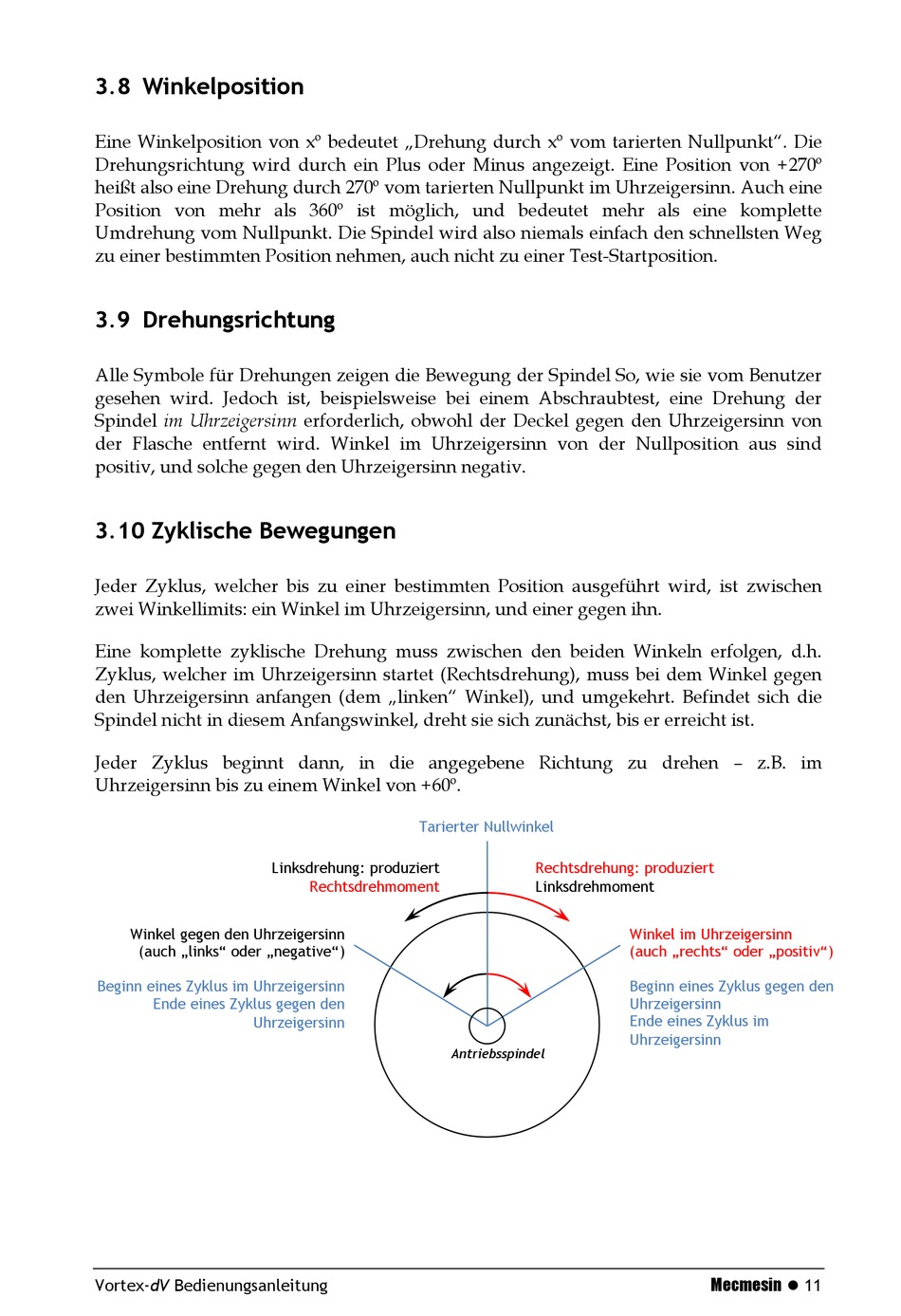

3.8 Winkelposition
Eine Winkelposition von xº bedeutet „Drehung durch xº vom tarierten Nullpunkt". Die
Drehungsrichtung wird durch ein Plus oder Minus angezeigt. Eine Position von +270º
heißt also eine Drehung durch 270º vom tarierten Nullpunkt im Uhrzeigersinn. Auch eine
Position von mehr als 360º ist möglich, und bedeutet mehr als eine komplette
Umdrehung vom Nullpunkt. Die Spindel wird also niemals einfach den schnellsten Weg
zu einer bestimmten Position nehmen, auch nicht zu einer Test-Startposition.
3.9 Drehungsrichtung
Alle Symbole für Drehungen zeigen die Bewegung der Spindel So, wie sie vom Benutzer
gesehen wird. Jedoch ist, beispielsweise bei einem Abschraubtest, eine Drehung der
Spindel im Uhrzeigersinn erforderlich, obwohl der Deckel gegen den Uhrzeigersinn von
der Flasche entfernt wird. Winkel im Uhrzeigersinn von der Nullposition aus sind
positiv, und solche gegen den Uhrzeigersinn negativ.
3.10 Zyklische Bewegungen
Jeder Zyklus, welcher bis zu einer bestimmten Position ausgeführt wird, ist zwischen
zwei Winkellimits: ein Winkel im Uhrzeigersinn, und einer gegen ihn.
Eine komplette zyklische Drehung muss zwischen den beiden Winkeln erfolgen, d.h.
Zyklus, welcher im Uhrzeigersinn startet (Rechtsdrehung), muss bei dem Winkel gegen
den Uhrzeigersinn anfangen (dem „linken" Winkel), und umgekehrt. Befindet sich die
Spindel nicht in diesem Anfangswinkel, dreht sie sich zunächst, bis er erreicht ist.
Jeder Zyklus beginnt dann, in die angegebene Richtung zu drehen – z.B. im
Uhrzeigersinn bis zu einem Winkel von +60º.
Winkel gegen den Uhrzeigersinn
(auch „links" oder „negative")
Beginn eines Zyklus im Uhrzeigersinn
Ende eines Zyklus gegen den
Uhrzeigersinn
Vortex-dV Bedienungsanleitung
Tarierter Nullwinkel
Linksdrehung: produziert
Rechtsdrehmoment
Rechtsdrehung: produziert
Linksdrehmoment
Antriebsspindel
Winkel im Uhrzeigersinn
(auch „rechts" oder „positiv")
Beginn eines Zyklus gegen den
Uhrzeigersinn
Ende eines Zyklus im
Uhrzeigersinn
Mecmesin 11
