Alle Leitungen mit Kabelschellen (Lieferumfang Regelge-
rät) sichern. Dazu folgende Arbeitsschritte ausführen:
1. Kabelschelle wie in Bild 19 dargestellt mit eingelegter
Leitung von oben in die Schlitze des Schellenrahmens
einsetzen.
2. Kabelschelle herunterschieben.
3. Gegendrücken.
4. Hebel nach oben umlegen.
V Abdeckhaube (
Bild 17, Seite 23) wieder am Regel-
gerät montieren.
V Mit den Schrauben (
haube des Regelgerätes sichern.
5.16 Temperaturfühlerpaket montieren
Die Messstelle M befindet sich oben hinten auf dem Heiz-
kessel.
Beachten Sie vor der Montage des Tempera-
turfühlerpakets folgende Punkte:
V Auf sorgfältige Kabel- und Kapillarrohrfüh-
rung achten.
V Einen festen Netzanschluss nach
EN 50165 herstellen.
V Örtliche Vorschriften beachten.
V Kapillarrohre mit Temperaturfühlern und Viertelkreis-
blindstücken zur Tauchhülse in der Messstelle M füh-
ren und Temperaturfühler bis zum Anschlag in die
Tauchhülse einführen.
Logano plus SB615 Gas - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Bild 17, Seite 23) die Abdeck-
Heizkessel montieren
.
.

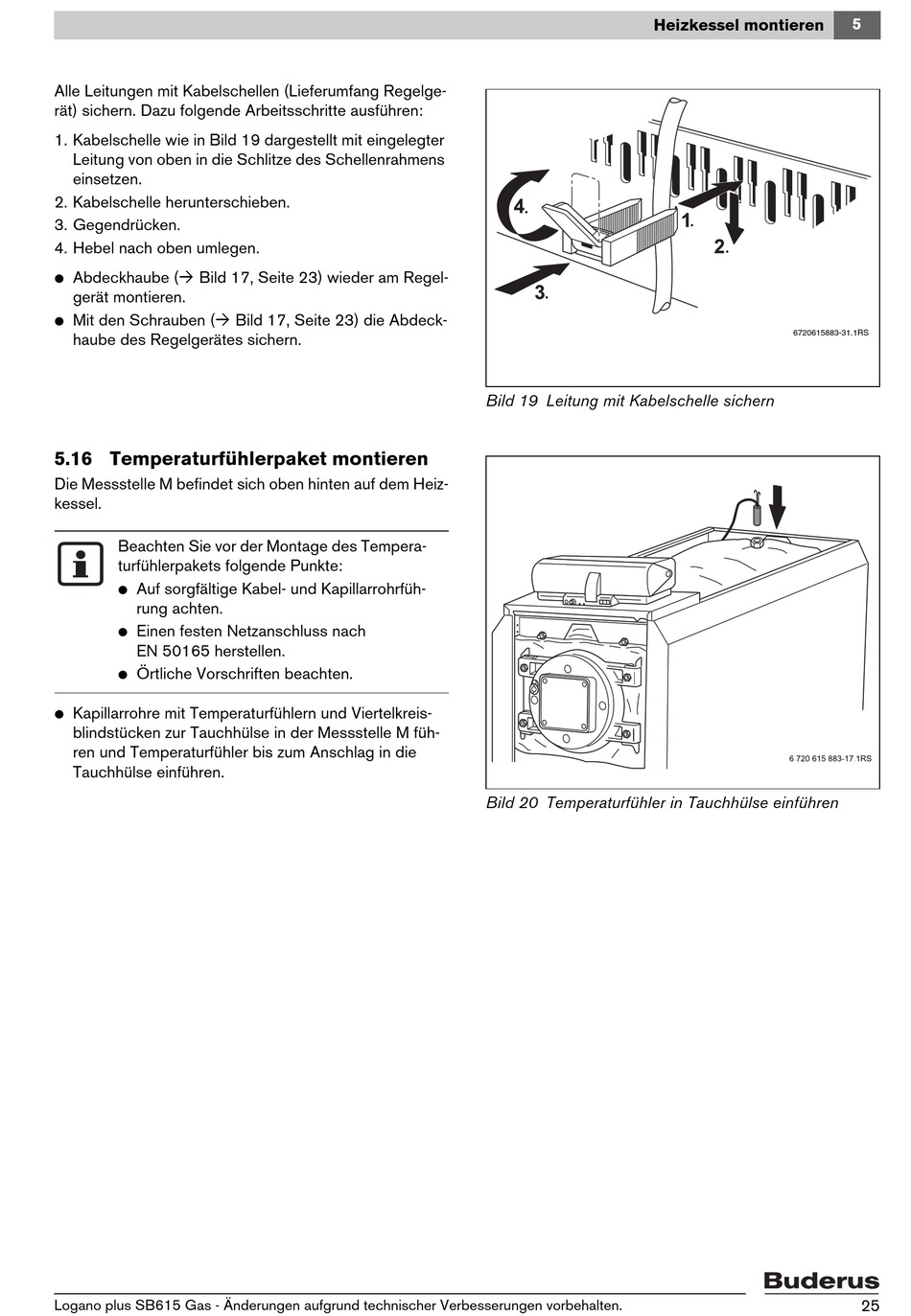

Bild 19 Leitung mit Kabelschelle sichern
Bild 20 Temperaturfühler in Tauchhülse einführen
.
.
.
6720615883-31.1RS
5
25
