Heizkessel installieren

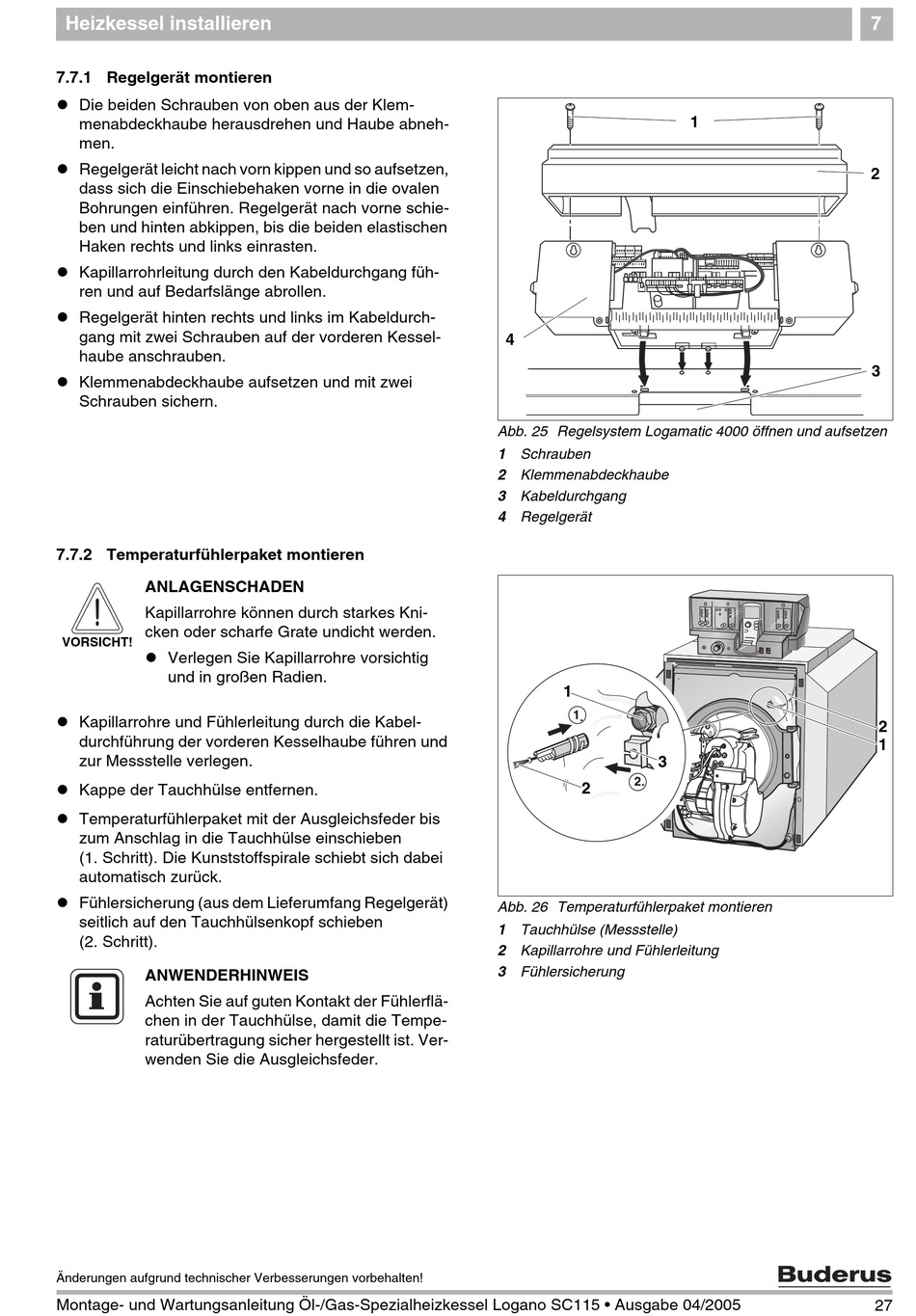

7.7.1 Regelgerät montieren
" Die beiden Schrauben von oben aus der Klem-
menabdeckhaube herausdrehen und Haube abneh-
men.
" Regelgerät leicht nach vorn kippen und so aufsetzen,
dass sich die Einschiebehaken vorne in die ovalen
Bohrungen einführen. Regelgerät nach vorne schie-
ben und hinten abkippen, bis die beiden elastischen
Haken rechts und links einrasten.
" Kapillarrohrleitung durch den Kabeldurchgang füh-
ren und auf Bedarfslänge abrollen.
" Regelgerät hinten rechts und links im Kabeldurch-
gang mit zwei Schrauben auf der vorderen Kessel-
haube anschrauben.
" Klemmenabdeckhaube aufsetzen und mit zwei
Schrauben sichern.
7.7.2 Temperaturfühlerpaket montieren
ANLAGENSCHADEN
Kapillarrohre können durch starkes Kni-
cken oder scharfe Grate undicht werden.
VORSICHT!
" Verlegen Sie Kapillarrohre vorsichtig
und in großen Radien.
" Kapillarrohre und Fühlerleitung durch die Kabel-
durchführung der vorderen Kesselhaube führen und
zur Messstelle verlegen.
" Kappe der Tauchhülse entfernen.
" Temperaturfühlerpaket mit der Ausgleichsfeder bis
zum Anschlag in die Tauchhülse einschieben
(1. Schritt). Die Kunststoffspirale schiebt sich dabei
automatisch zurück.
" Fühlersicherung (aus dem Lieferumfang Regelgerät)
seitlich auf den Tauchhülsenkopf schieben
(2. Schritt).
ANWENDERHINWEIS
Achten Sie auf guten Kontakt der Fühlerflä-
chen in der Tauchhülse, damit die Tempe-
raturübertragung sicher hergestellt ist. Ver-
wenden Sie die Ausgleichsfeder.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montage- und Wartungsanleitung Öl-/Gas-Spezialheizkessel Logano SC115 • Ausgabe 04/2005
4
Abb. 25 Regelsystem Logamatic 4000 öffnen und aufsetzen
1 Schrauben
2 Klemmenabdeckhaube
3 Kabeldurchgang
4 Regelgerät
1
3
2
Abb. 26 Temperaturfühlerpaket montieren
1 Tauchhülse (Messstelle)
2 Kapillarrohre und Fühlerleitung
3 Fühlersicherung
1
7
2
3
2
1
