2
Vollbildschirm bis
in die Randbereiche
Einstelltasten für die Bedienung
der Bildschirmmenüs

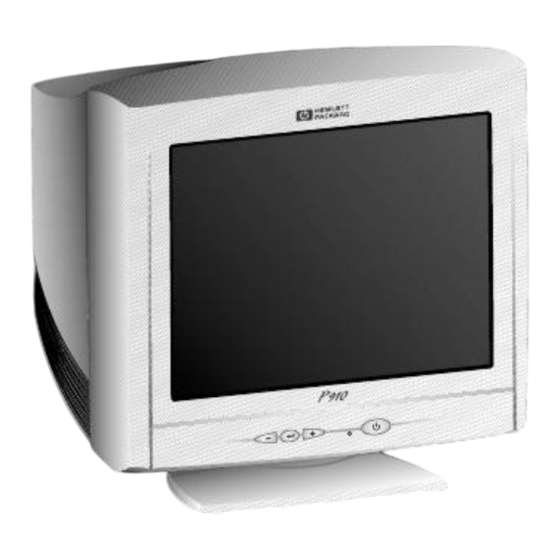

HP D8910A, HP D8910W
19-Zoll Farbmonitor
18-Zoll Bildanzeige
Bedienungsanleitung
0,25 mm Punktdichte
für ausgezeichnete Grafiken
FD Trinitron®, blendfreie,
antistatische Mehrfachbeschichtung
Status-Anzeiger
Ein-/Aus-Schalter
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für HP D8910A
Inhaltszusammenfassung für HP D8910A
- Seite 1 0,25 mm Punktdichte für ausgezeichnete Grafiken FD Trinitron®, blendfreie, antistatische Mehrfachbeschichtung Vollbildschirm bis in die Randbereiche Ein-/Aus-Schalter Einstelltasten für die Bedienung der Bildschirmmenüs Status-Anzeiger HP D8910A, HP D8910W 19-Zoll Farbmonitor 18-Zoll Bildanzeige Bedienungsanleitung...
-
Seite 2: Wichtige Sicherheitshinweise
Arbeitsbereich richtig aufteilen und Ihr HP Gerät korrekt benutzen. Dafür haben wir einige Aufstellungs- und Benutzerempfehlungen entwickelt, die auf ergonomisch sicheren Prinzipien basieren. Sie können die On-line Version „Arbeitsbequemlichkeit“ (Working in Comfort), die auf jeder Hard-Drive eines HP-Computers vorhanden ist, oder auf unserer Web-Seite http://www.hp.com/ergo/ jederzeit abfragen. VORSICHT Es ist empfehlenswert das Heben oder Bewegen des Monitors mit Hilfe einer weiteren Person vorzunehmen. - Seite 3 HP 19" Farbmonitor Bedienungsanleitung Die Vorteile Ihres neuen Monitors Die Vorteile Ihres neuen Monitors Bei Ihrem HP Monitor handelt es sich um einen hochauflösenden, multisynchronen 19-Zoll-Farbmonitor (18-Zoll Bildanzeige). Multisynchron bedeutet, daß der Monitor unterschiedliche Video-Modi unterstützt. Er ist kompatibel mit allen Hewlett-Packard- Computern.
-
Seite 4: Aufstellen Des Monitors
HP 19" Farbmonitor Bedienungsanleitung Aufstellen des Monitors Aufstellen des Monitors Standortwahl für den Monitor Stellen Sie Ihren Monitor auf einer flachen, stabilen Unterlage ab. Sorgen Sie dafür, daß die Betriebsumgebung weder hohen Temperaturen, noch hoher Luftfeuchtigkeit oder Erzeugern elektromagnetischer Felder ausgesetzt ist. Zu den Erzeugern elektromagnetischer Felder gehören Transformatoren, Motoren und andere... -
Seite 5: Menü-Sprache
HP 19" Farbmonitor Bedienungsanleitung Bedienung Ihres Monitors Bedienung Ihres Monitors Den Ein/Aus-Schalter drücken um den Monitor ein- oder auszuschalten. Wenn der Monitor eingeschaltet ist, leuchtet die Anzeige auf. Die Anzeige zeigt den Betriebszustand: • grün: der Monitor ist normal im Betrieb •... - Seite 6 HP 19" Farbmonitor Bedienungsanleitung Bedienung Ihres Monitors Menü Das Menü wird mit den -Tasten bedient. 1 Das Menü erscheint auf dem Bildschirm durch Drücken der -Taste. 2 Den gewünschten Menüeintrag wählen Sie mit den Tasten BILDGRÖßE & BILDLAGE BILDFORM BILDSCHÄRFE...
-
Seite 7: Das Menü Verlassen
HP 19" Farbmonitor Bedienungsanleitung Bedienung Ihres Monitors NEIGUNG 50 % 77 % Einstellungen nehmen Sie mit den Tasten vor. Wenn die Einstellung fertig ist, die -Taste drücken. Das Menü verlassen Das Menü verschwindet nach 20 Sekunden automatisch bei Inaktivität. Alternativ SCHLIEßEN wählen und die... - Seite 8 HP 19" Farbmonitor Bedienungsanleitung Bedienung des Monitors Wiederherst. Voreinst. Diese Funktion ruft werkseitig gespeicherten Einstellungen zurück und löscht die vom Bediener durchgeführten Änderungen für: • Bildgröße und Bildlage • Bildform Bildform Die Abbildungen unten zeigen die Wirkung jeder Einstellung, wenn die Eigenschaft von der äußerst linken zur äußerst rechten Position eingestellt wird.
- Seite 9 HP 19" Farbmonitor Bedienungsanleitung Bedienung des Monitors Vertikale und Horizontale Konvergenz Eine weiße Linie auf dem Bildschirm wird von roten, grünen und blauen Linien gebildet. Wenn es keine Konvergenzfehler auf dem Bild gibt, werden die Linien genau überzogen, und die resultierende Farbe ist weiß. Wenn es einen Konvergenzfehler gibt, werden getrennte rote, grüne oder blaue Linien statt der weißen erkennbar.
- Seite 10 HP 19" Farbmonitor Bedienungsanleitung Bedienung des Monitors Farbe Mit dem Menü Farbe kann der Benutzer den Farbton des Bildschirmes einstellen. BILDGRÖßE & BILDLAGE BILDFORM BILDSCHÄRFE FARBE ANDERE EINSTELLUNGEN KONTRAST HELLIGKEIT FARBTEMPERATUR 9300 K GRÜN BLAU SPEICHERN PERSON1 SCHLIEßEN 1280 x 1024 85 Hz Farbtemperatur Der Benutzer kann zwischen den folgenden festen Farbtemperaturen wählen:...
-
Seite 11: Andere Einstellungen
HP 19" Farbmonitor Bedienungsanleitung Bedienung des Monitors BILDGRÖßE & BILDLAGE BILDFORM BILDSCHÄRFE FARBE ANDERE EINSTELLUNGEN KONTRAST HELLIGKEIT FARBTEMPERATUR PERSON GRÜN BLAU SPEICHERN PERSON1 SCHLIEßEN 1280 x 1024 85 Hz Speichern Person1 Sie können eine benutzerdefinierte Farbtemperatureinstellung mit persönlichen Rot-, Grün- und Blau-Abstimmungen speichern. -
Seite 12: Entmagnetisierung
HP 19" Farbmonitor Bedienungsanleitung Bedienung des Monitors Entmagnetisierung Äußere Magnetfelder können Verzerrung oder Verfärbung im Bild verursachen. Die Entmagnetisierung, die automatisch abläuft, wenn der Monitor eingeschaltet wird, sorgt für fehlerfreie Farbereinheit. Wenn die Reinheit sich während der Verwendung verschlechtert, zum Beispiel wenn die Position des Monitors verändert wird, führen Sie die Entmagnetisierung durch. -
Seite 13: Schonung Der Augen
Anzahl der Bildwiederholungen pro Sekunde. Minimierung des Energieverbrauchs Wenn Ihr Computer VESA-Stromverbrauchregelung unterstützt (vorhanden in vielen HP Computern), können Sie den Stromverbrauch des Monitors minimieren. Ihnen stehen dabei zwei Stromspar-Modi zur Verfügung: • Wartezustand (benutzt weniger als 10 W). -
Seite 14: Technische Spezifikationen
HP 19" Farbmonitor Bedienungsanleitung Technische Spezifikationen Technische Spezifikationen 19-Zoll, sichtbare Bildgröße 18 Zoll Größe BILDRÖHRE Punktgröße 0,25mm Beschichtung der FD Trinitron, blendfrei, antistatisch Röhrenvorderseite VERBINDUNG Abnehmbares Video-Kabel mit 15-pin D -SUB Stecker Horizontale 29 bis 107 kHz WIEDERHOLFREQUENZ Vertikale 50 bis 150 Hz MAX. -
Seite 15: Pflege Und Reinigung
Reinigunglösungen, die Fluoride, Säuren, oder Alkalien enthalten. Informationen zum Umweltschutz HP hat ein starkes Engagement für die Umwelt. Ihr HP-Monitor ist entworfen worden, um die Umwelt sowenig wie möglich zu belasten. HP kann Ihren alten Monitor zur Wiederverwertung zurücknehmen, wenn er das Ende seiner Nutzungslebensdauer erreicht hat. -
Seite 16: Hardware-Gewährleistung
Bildschirm ab dem Zeitpunkt des Ersterwerbs durch den Endbenutzer keine Material- und Verarbeitungsfehler aufweist. Sofern vorangehend nicht erwähnt haftet HP jedoch nicht für einen unterbrechungsfreien oder fehlerfreien Betrieb von Hardware-Produkten, Zubehör oder Material von HP. Sollte während der Gewährleistungsfrist die Firma Hewlett-Packard nicht in der Lage sein, das betreffende Produkt gemäß... - Seite 17 Im Rahmen der Regelungen und Beschränkungen der HP Herstellergewährleistung, die für dieses Produkt gilt, gewährleistet HP, daß dieses HP Produkt Datumsinformationen vom, ins und zwischen dem 20. und 21. Jahrhundert und der Jahre 1999 und 2000, unter Berücksichtigung des Schaltjahres exakt bearbeiten kann (einschließlich insbesondere Rechen- und Vergleichsvorgänge sowie Programmsteuerung).
-
Seite 18: Vorschriftsmäßige Informationen
HP 19" Farbmonitor Bedienungsanleitung Übereinstimmungserklärung Vorschriftsmäßige Informationen ÜBEREINSTIMMUNGSERKLÄRUNG zu ISO/IEC Anlage 22 und EN 45014 Name des Herstellers: HEWLETT-PACKARD Frankreich Adresse des Herstellers: 5, Avenue Raymond Chanas - EYBENS 38053 GRENOBLE CEDEX 09 -FRANKREICH Erklärt, daß das Produkt: Produkt-Name: HP 19-Zoll Farb-Monitor... - Seite 19 HP 19" Farbmonitor Bedienungsanleitung Übereinstimmungserklärung Hinweis für Deutschland: Geräuschemission Lärmangabe nach Maschinenlärmverordnung - 3 GSGV (Deutschland) LpA < 70 db am Arbeitsplattz normaler Betrieb nach EN27779: 11.92 Röntgen-Strahlung-Anmerkung Während des Betriebs, strahlt dieses Produkt Röntgenstrahlen aus; aber es ist gut geschützt und entspricht der Sicherheits- und Gesundheits-Anforderungen verschiedener Länder, wie dem Strahlungsakt von...
