0,24 mm Punktdichte für hervorragende
grafische Darstellungen
Vollbildschirm für eine
scharfe Bildwiedergabe
bis in die Randbereiche
Bedienfeld mit Einstelltasten für die
Bedienung der Bildschirmmenüs

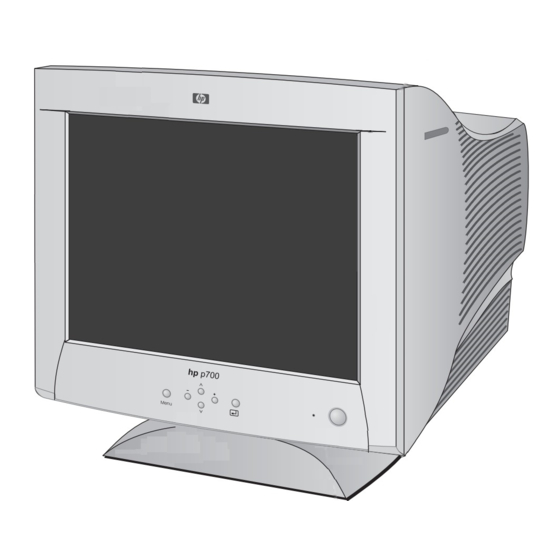

P700
HP D8906A,
17-Zoll-Farbbildschirm
16-Zoll-Bildanzeige
Benutzerhandbuch
Flatron®, antistatische
Entspiegelungsbeschichtung
Statusanzeige
Netzschalter
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für HP D8906A
Inhaltszusammenfassung für HP D8906A
- Seite 1 0,24 mm Punktdichte für hervorragende grafische Darstellungen Flatron®, antistatische Entspiegelungsbeschichtung Vollbildschirm für eine scharfe Bildwiedergabe bis in die Randbereiche Netzschalter Bedienfeld mit Einstelltasten für die Statusanzeige Bedienung der Bildschirmmenüs P700 HP D8906A, 17-Zoll-Farbbildschirm 16-Zoll-Bildanzeige Benutzerhandbuch...
- Seite 2 Kein Teil der Dokumentation darf in irgendeiner Form (durch Fotokopie, Mikrofilm oder ein anderes Verfahren) ohne vorherige schriftliche Zustimmung von Hewlett-Packard reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden. HP France 38053 Grenoble Cedex 9 France © 2000 Hewlett-Packard Company DeutschEnglish...
-
Seite 3: Wichtige Sicherheitshinweise
Vergewissern Sie sich, daß Ihr PC ausgeschaltet ist, bevor Sie einen Bildschirm anschließen oder vom PC abstecken. Komfortables Vielen Dank, daß Sie sich für einen HP Bildschirm entschieden haben. Arbeiten Um Ihren Komfort und Ihre Produktivität zu steigern, ist es wichtig, daß... - Seite 4 HP 17-Zoll-Farbbildschirm Benutzerhandbuch Die Vorteile Ihres neuen Bildschirms Die Vorteile Ihres neuen Bildschirms Bei Ihrem HP Bildschirm handelt es sich um einen hochauflösenden, multisynchronen 17-Zoll-Farbbildschirm (16 Zoll effektive Bild- anzeige). Mehrfachsynchron bedeutet, daß der Bildschirm unter- schiedliche Video-Modi unterstützt. Er ist mit allen Computern von Hewlett-Packard kompatibel.
- Seite 5 HP 17-Zoll-Farbbildschirm Benutzerhandbuch Aufstellen Ihres Bildschirms Aufstellen Ihres Bildschirms Standortwahl für den Bildschirm Stellen Sie Ihren Bildschirm auf eine flache, stabile Unterlage. Sorgen Sie dafür, daß die Betriebsumgebung weder hohen Temperaturen, noch hoher Luftfeuchtigkeit und elektromagnetischen Feldern aus- gesetzt ist. Elektromagnetische Felder können durch Transfor- matoren, Motoren und andere Bildschirme erzeugt werden.
-
Seite 6: Installieren Der Treiber
HPMON_XX.INF, und wählen Sie diese aus. 9 Klicken Sie auf die Schaltfläche OK, und wählen Sie im Feld “Modelle” Ihren Bildschirmtyp aus. Ihr Betriebssystem und Ihr HP Bildschirm werden jetzt für einen optimalen Betrieb eingerichtet. Wenn Sie mit einer anderen Windows 95/98 Version arbeiten oder detaillierte Informationen zur Installation benötigen, schlagen Sie im... - Seite 7 HP 17-Zoll-Farbbildschirm Benutzerhandbuch Verwenden Ihres Bildschirms Verwenden Ihres Bildschirms In der nachfolgenden Abbildung ist die Anordnung der Funktions- tasten dargestellt, über die der Bildschirm bedient wird. Netzanzeige Taste “Menu” Einstelltasten Eingabetaste Netzschalter Netzschalter Drücken Sie diesen Schalter, um den Bildschirm ein- oder auszuschalten.
- Seite 8 HP 17-Zoll-Farbbildschirm Benutzerhandbuch Verwenden Ihres Bildschirms HINWEIS Wenn das Power-Management Ihres Computers korrekt funktioniert, müssen Sie den Bildschirm nicht manuell aus- oder einschalten. Dies erfolgt automatisch. Menü - Bedienelemente und Einstellungen Mit der Menütaste können Bildgröße, Bildposition und Betriebs- parameter des Bildschirms schnell und einfach eingestellt werden.
- Seite 9 HP 17-Zoll-Farbbildschirm Benutzerhandbuch Verwenden Ihres Bildschirms Menü - Auswahl und Einstellung Der nachfolgende Abschnitt gibt einen Überblick über die Optionen im Menüsystem. Nachfolgend sind Symbole, Symbolnamen und Symbolbeschrei- bungen für die im Menü enthaltenen Symbole aufgelistet. Helligkeit/Kontrast. BRIGHTNESS CONTRAST Symbole...
- Seite 10 HP 17-Zoll-Farbbildschirm Benutzerhandbuch Verwenden Ihres Bildschirms Farbsteuerung Im Menü “Farbsteuerung” kann der Benutzer den Farbton der Bildanzeige einstellen. COLOR PRESET 6500K 9300K TEMP GREEN BLUE Symbolname Symbolbeschreibung Vorein Der Benutzer kann zwischen zwei voreingestellten Farbtemperaturen wählen. 6500K: Leicht rötliches Weiß...
- Seite 11 HP 17-Zoll-Farbbildschirm Benutzerhandbuch Verwenden Ihres Bildschirms Bildlage Hier können Sie die Position der Bildanzeige von links nach rechts und von oben nach unten einstellen. POSITION Symbol Symbolbeschreibung Vertikale Bildlage Verschieben der Bildanzeige nach oben und unten. Horizontale Bildlage Verschieben der Bildanzeige nach links und rechts.
- Seite 12 HP 17-Zoll-Farbbildschirm Benutzerhandbuch Verwenden Ihres Bildschirms Breite Hier können Sie die Breite der Bildanzeige einstellen. SIZE Symbole Symbolbeschreibung Vertikale Höhe Einstellen der Bildhöhe. Horizontale Breite Einstellen der Bildbreite. DeutschEnglish...
- Seite 13 HP 17-Zoll-Farbbildschirm Benutzerhandbuch Verwenden Ihres Bildschirms FORM Hier können Sie die Form der Bildanzeige einstellen. Wenn Sie diese Eigenschaften einstellen, müssen Sie die Bildbreite und -höhe so einstellen, daß die Kanten der Bildanzeige vollständig sichtbar sind. Vergleichen Sie die Kanten der Bildanzeige mit dem angezeigten Rahmen.
- Seite 14 HP 17-Zoll-Farbbildschirm Benutzerhandbuch Verwenden Ihres Bildschirms Installation Hier können Sie verschiedene Installationsoptionen einstellen. SETUP VIDEO LEVEL 0.7V LANGUAGE ENGLISH OSD POSITION Symbolname Symbolbeschreibung Video Niveau Hier wird der Pegel des Eingangssignals am Bildschirm eingestellt. Bei den meisten PCs wird als normaler Wert “0.7V” verwendet. Wenn die Bildanzeige plötzlich extrem hell und verschwommen erscheint, wählen Sie bitte den Wert...
- Seite 15 HP 17-Zoll-Farbbildschirm Benutzerhandbuch Verwenden Ihres Bildschirms Speziell Hier können Sie spezielle Optionen einstellen. SPECIAL DEGAUSS RECALL MOIRE H: 0 V: 0 CONVERGENCE H:50 PURITY 68.6kHz/85.0Hz USER MODE Symbolname Symbolbeschreibung Entmagnet Manuelles Entmagnetisieren der Bildröhre. Dabei können die Bildanzeige und die dargestellten Farben unkorrekt erscheinen.
- Seite 16 85 Hz ist empfehlenswert. Die Bildwiederholfrequenz entspricht der Anzahl der Bildwiederholungen pro Sekunde. Minimieren des Energieverbrauchs Wenn Ihr PC das VESA-Power-Management unterstützt (auf zahlreichen HP Computern vorhanden), kann der Stromverbrauch Ihres Bildschirms auf ein Mindestmaß reduziert werden. Ihnen stehen dabei zwei Stromsparmodi zur Verfügung: •...
-
Seite 17: Fehlerbehebung
HP 17-Zoll-Farbbildschirm Benutzerhandbuch Fehlerbehebung Fehlerbehebung Bevor Sie sich an Hewlett-Packard wenden, überprüfen Sie die folgenden Punkte: Keine Bildanzeige, und die LED leuchtet nicht. • Vergewissern Sie sich, daß der Bildschirm eingeschaltet ist. • Vergewissern Sie sich, daß das Netzkabel korrekt angeschlossen ist. -
Seite 18: Technische Daten
HP 17-Zoll-Farbbildschirm Benutzerhandbuch Technische Daten Technische Daten Größe 17-Zoll-Bildschirm / 16-Zoll-Bildanzeige Punktdichte 0,24 mm BILDRÖHRE Oberfläche Antistatische Entspiegelungs- beschichtung Videokabel mit 15-pol. Mini-D-SUB-Anschluß SCHNITTSTELLE Horizontal 30 bis 85 kHz WIEDERHOLFREQUENZ Vertikal 50 bis 160 Hz 1280 × 1024 bei 75 Hz MAX. -
Seite 19: Pflege Und Reinigung
Bildes über einen langen Zeitraum hinweg) sollten Sie in jedem Fall folgendes beachten: • Verwenden Sie das Power-Management-System (bei HP Computern) bzw. einen Bildschirmschoner. • Vermeiden Sie es, den Kontrast und die Helligkeit für einen zu langen Zeitraum auf Maximalstellung einzustellen. -
Seite 20: Informationen Zum Umweltschutz
Informationen zum Umweltschutz Informationen zum Umweltschutz HP kann auf ein intensives Engagement in Sachen Umweltschutz verweisen. So wurden auch bei der Konzeption Ihres HP Bildschirms umwelttechnische Aspekte so weit als möglich berücksichtigt. Mit diesem Ziel hat HP in mehreren Ländern ein Produktrücknahme- programm ins Leben gerufen. -
Seite 21: Hardware-Gewährleistung
GESETZLICH VORGESCHRIEBENEN RECHTE, DIE SEITENS DES KUNDEN AUF DEN KAUF ANZUWENDEN SIND. LANDESABHÄNGIG KÖNNEN ANDERE GESETZLICHE GEWÄHRLEISTUNGS- VORSCHRIFTEN GELTEN. WENN DIES DER FALL IST, ERHALTEN SIE VON IHREM AUTORISIERTEN HP FACHHÄNDLER ODER VON IHREM HP VERKAUFS- UND KUNDENDIENSTZENTRUM ENTSRPECHENDE INFORMATIONEN. Reparatur- und Austauschgewährleistung Modell Gewährleistungsfrist... - Seite 22 Weitere Ansprüche gegen die Firma Hewlett-Packard können nicht geltend gemacht werden. Sofern nichts anderes schriftlich mit HP vereinbart ist, muß für die volle Erstattung des Kaufpreises die komplette Systemeinheit zurückgegeben werden. Für Software von HP gelten die HP Software-Gewährleistungsbedingungen im Handbuch zum Produkt von HP.
- Seite 23 Defekt mittelbar zu Verletzungen, Tod oder Vermögensschäden geführt hat. Die Haftung von HP für Vermögensschäden ist auf 50.000,-- US$ oder auf den Kaufpreis des spe-zifischen Produkts, das den Schäden verursacht hat, begrenzt. PART II - Gewährleistung für das Jahr 2000 Im Rahmen der Regelungen und Beschränkungen der HP Herstellergewähr-...
-
Seite 24: Wichtige Hinweise Und Bestimmungen
HP 17-Zoll-Farbbildschirm Benutzerhandbuch Wichtige Hinweise und Bestimmungen Wichtige Hinweise und Bestimmungen DECLARATION OF CONFORMITY according to ISO/IEC Guide 22 and EN 45014 Manufacturer's Name: HP France Manufacturer's Address: 5, Avenue Raymond Chanas - EYBENS 38053 GRENOBLE CEDEX 09 -FRANCE Declares, that the products:... - Seite 25 Consult your dealer or an experienced radio/TV technician for help.H Hewlett-Packard's FCC Compliance Tests were conducted using HP-supported peripheral devices and HP shielded cables, such as those you receive with your system. Changes or modifications not expressly approved by Hewlett-Packard could void the user's authority to operate the equipment.
- Seite 26 HP 17-Zoll-Farbbildschirm Benutzerhandbuch Wichtige Hinweise und Bestimmungen Notice for Korea Hinweis für Deutschland Hinweis für Deutschland: Geräuschemission Lärmangabe nach Maschinenlärmverordnung - 3 GSGV (Deutschland) LpA < 70db am Arbeitsplatz normaler Betrieb nach EN27779: 11.92 Notice for Japan DeutschEnglish...
- Seite 27 HP 17-Zoll-Farbbildschirm Benutzerhandbuch Wichtige Hinweise und Bestimmungen TCO 99 You have just purchased a TCO'99 approved and labelled product! Your choice has provided you with a product developed for professional use. Your purchase has also contributed to reducing the burden on the environment and also to the further development of environmentally adapted electronics products.
- Seite 28 HP 17-Zoll-Farbbildschirm Benutzerhandbuch Wichtige Hinweise und Bestimmungen Below you will find a brief summary of the environmental requirements met by this product. The complete environmental criteria document may be ordered from: TCO Development SE-114 94 Stockholm, Sweden Fax: +46 8 782 92 07 Email (Internet): development@tco.se...
