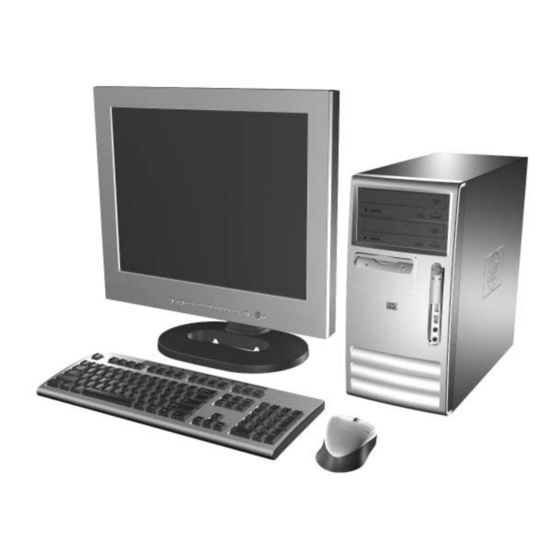

- Seite 1 Hardware-Referenzhandbuch HP Business Desktops dx5150 Microtower Modell Dokument-Teilenummer: 374056-042 März 2005 In diesem Handbuch finden Sie grundlegende Informationen für die Aufrüstung dieses Computermodells.
- Seite 2 Pflichtverletzung durch HP oder einer vorsätzlichen oder fahrlässigen Pflichtverletzung eines gesetzlichen Vertreters oder Erfüllungsgehilfen von HP beruhen, bleibt hierdurch unberührt. Ebenso bleibt hierdurch die Haftung für sonstige Schäden, die auf einer grob fahrlässigen Pflichtverletzung durch HP oder auf einer vorsätzlichen oder grob fahrlässigen Pflichtverletzung eines gesetzlichen Vertreters oder Erfüllungsgehilfen von HP beruht, unberührt.
-
Seite 3: Inhaltsverzeichnis
Optionale HP Modulartastatur ........ - Seite 4 Transportvorbereitung ..........E–3 Index www.hp.com Hardware-Referenzhandbuch...
-
Seite 5: Produktmerkmale
Produktmerkmale Merkmale der Standardkonfiguration Die Merkmale des HP dx5150 Microtower sind von Modell zu Modell unterschiedlich. Sie erhalten eine vollständige Auflistung der auf Ihrem Computer installierten Hard- und Software, wenn Sie Diagnostics für Windows ausführen. Anleitungen zur Verwendung dieses Dienstprogramms finden Sie im Fehlerbeseitigungs-Handbuch auf der Documentation CD. -
Seite 6: Komponenten Auf Der Vorderseite
Optische Laufwerke (CD-ROM, Auswurftasten der optischen Laufwerke CD-R/RW, DVD-ROM, DVD+R/RW oder CD-RW/DVD-Combo-Laufwerk) LED-Anzeigen für optische Laufwerke Netzschalter Diskettenlaufwerk (optional) Betriebs-LED LED-Anzeige für das Diskettenlaufwerk LED-Anzeige für die Festplatte (optional) Diskettenauswurftaste (optional) Kopfhöreranschluss USB (Universal Serial Bus)-Anschlüsse Mikrofonbuchse 1–2 www.hp.com Hardware-Referenzhandbuch... -
Seite 7: Komponenten Auf Der Rückseite
Systemplatine gleichzeitig genutzt werden. Es müssen zur Verwendung beider Anschlüsse unter Umständen einige Einstellungen unter F10 Setup geändert werden. Informationen zur Startreihenfolge finden Sie im Computer Setup (F10) Utility Handbuch auf der Documentation CD. Der DVI-D-Anschluss wird nur bei Flachbildschirmen unterstützt. Hardware-Referenzhandbuch www.hp.com 1–3... -
Seite 8: Komponenten Der Tastatur
Zum Öffnen des Menüs Start in Microsoft Windows. Wird in Kombination Logo-Tasten* mit anderen Tasten gedrückt, um andere Funktionen auszuführen. 9 Alt-Tasten Wird in Verbindung mit anderen Tasten gedrückt; die Funktion hängt von der jeweiligen Anwendung ab. *Diese Tasten sind nicht auf allen Tastaturen vorhanden. 1–4 www.hp.com Hardware-Referenzhandbuch... -
Seite 9: Optionale Hp Modulartastatur
Software-Anwendungen abhängig. Seriennummer Jeder Computer verfügt über eine eindeutige Seriennummer, die sich auf der oberen Abdeckung des Computers befindet. Halten Sie diese Nummer bereit, wenn Sie sich mit der HP Kundenunterstützung in Verbindung setzen. Position der Seriennummer Hardware-Referenzhandbuch www.hp.com... -
Seite 10: Hardware-Aufrüstung
Metallgegenstand berühren, um sich elektrostatisch zu entladen. Weitere Informationen finden Sie in Anhang D, „Elektrostatische Entladung“. Ä ACHTUNG: Vergewissern Sie sich, dass Sie den Computer ausgeschaltet und den Netzstecker aus der Steckdose gezogen haben, bevor Sie die Gehäuseabdeckung entfernen. Hardware-Referenzhandbuch www.hp.com 2–1... -
Seite 11: Abnehmen Der Gehäuseabdeckung Und Der Frontblende
2. Ziehen Sie das Netzkabel aus der Steckdose 1 und aus dem Computer 2, und trennen Sie alle Verbindungen zu Peripheriegeräten. Abziehen des Netzkabels Ä ACHTUNG: Schalten Sie den Computer aus, und ziehen Sie den Netzstecker aus der Steckdose, bevor Sie die Abdeckung abnehmen. 2–2 www.hp.com Hardware-Referenzhandbuch... - Seite 12 Sie die Abdeckung zurück 2, und nehmen Sie sie dann nach oben ab. ✎ Zum Einsetzen von internen Teilen können Sie den Computer auf die Seite legen. Drehen Sie den Computer so, dass die Seite mit der Griffmulde nach oben zeigt. Abnehmen der Gehäuseabdeckung Hardware-Referenzhandbuch www.hp.com 2–3...
- Seite 13 Abdeckung. ✎ Um die Frontblende wieder anzubringen, setzen Sie die zwei Nasen auf der rechten Seite ein. Drücken Sie dann die linke Seite der Blende gegen das Gehäuse, bis die Nasen auf der linken Seite einrasten. 2–4 www.hp.com Hardware-Referenzhandbuch...
-
Seite 14: Installieren Von Zusätzlichem Speicher
Ungepuffert, mit PC3200 400 MHz kompatibel ■ 2,5-V-DDR-SDRAM-DIMMs. Die DDR-SDRAM-DIMMs müssen außerdem: ■ CAS-Latenz 3 (CL = 3) unterstützen ■ Mit den obligatorischen SPD-Daten (SPD = Serial Presence Detect) des JEDEC (Joint Electronic Device Engineering Council) ausgestattet sein. Hardware-Referenzhandbuch www.hp.com 2–5... -
Seite 15: Dimm-Steckplätze
DIMM-Steckplätze bestücken, müssen entweder alle DIMMs identisch sein, oder das DIMM-Paar in den schwarzen Steckplätzen XMM1 und XMM2 und das Paar in den blauen Steckplätzen XMM3 und XMM4 muss jeweils aus identischen DIMMs bestehen. Andernfalls arbeitet das System nicht ordnungsgemäß. 2–6 www.hp.com Hardware-Referenzhandbuch... -
Seite 16: Beschreibung
XMM3 gehören zu Kanal A, die Steckplätze XMM2 und XMM4 zu Kanal B. Position der DIMM-Steckplätze Beschreibung Farbe Steckplatz DIMM-Steckplatz XMM1, Kanal A Schwarz DIMM-Steckplatz XMM2, Kanal B Schwarz DIMM-Steckplatz XMM3, Kanal A Blau DIMM-Steckplatz XMM4, Kanal B Blau Hardware-Referenzhandbuch www.hp.com 2–7... -
Seite 17: Installieren Von Ddr-Sdram-Dimms
Informationen hierzu finden Sie unter „Abnehmen der Gehäuseabdeckung und der Frontblende.“ 4. Suchen Sie die Speichermodulsockel. Å VORSICHT: Um die Verletzungsgefahr durch heiße Oberflächen zu vermeiden, warten Sie, bis die inneren Systemkomponenten abgekühlt sind, bevor Sie diese anfassen. 2–8 www.hp.com Hardware-Referenzhandbuch... - Seite 18 7. Wiederholen Sie die Schritte 5 und 6 für alle weiteren Module. 8. Bringen Sie die Frontblende und die Gehäuseabdeckung wieder an. Informationen hierzu finden Sie unter „Zusammenbauen des Computers.“ Der Computer erkennt automatisch den zusätzlichen Speicher beim nächsten Systemstart. Hardware-Referenzhandbuch www.hp.com 2–9...
-
Seite 19: Herausnehmen Oder Einsetzen Einer Erweiterungskarte
3. Legen Sie den Computer auf die Seite, so dass die seitliche Abdeckung nach oben zeigt. 4. Nehmen Sie die Abdeckung des Computers ab. Informationen hierzu finden Sie unter „Abnehmen der Gehäuseabdeckung und der Frontblende.“ 5. Suchen Sie den Steckplatz, in den Sie die Erweiterungskarte einsetzen möchten. 2–10 www.hp.com Hardware-Referenzhandbuch... - Seite 20 Hardware-Aufrüstung 6. Drehen Sie die Schraube aus der Verriegelung der Steckplatzabdeckung. Herausdrehen der Schraube aus der Verriegelung Hardware-Referenzhandbuch www.hp.com 2–11...
- Seite 21 7. Entfernen Sie die Verriegelung der Steckplatzabdeckung, indem Sie sie nach oben herausnehmen 1. 8. Nehmen Sie die Steckplatzabdeckung ab, indem Sie sie nach oben und zum Inneren des Gehäuses ziehen 2. Entfernen der Abdeckung eines Erweiterungssteckplatzes 2–12 www.hp.com Hardware-Referenzhandbuch...
- Seite 22 Achten Sie darauf, dass beim Einsetzen einer Erweiterungskarte keine anderen Komponenten beschädigt werden. Einsetzen einer Erweiterungskarte ✎ Beim Einsetzen einer Erweiterungskarte müssen Sie die Karte so in den Steckplatz drücken, dass sie mit ihrem Anschlussteil fest im Steckplatz sitzt. Hardware-Referenzhandbuch www.hp.com 2–13...
-
Seite 23: Herausnehmen Einer Erweiterungskarte
Peripheriegeräten. 3. Nehmen Sie die Gehäuseabdeckung ab. Informationen hierzu finden Sie unter „Abnehmen der Gehäuseabdeckung und der Frontblende.“ 4. Drehen Sie die Schraube aus der Verriegelung der Steckplatzabdeckung, und nehmen Sie die Verriegelung nach oben heraus. 2–14 www.hp.com Hardware-Referenzhandbuch... - Seite 24 ACHTUNG: Alle Erweiterungskartensteckplätze auf der Rückseite des Computers müssen entweder eine Erweiterungskarte enthalten oder mit einer Abdeckung versehen sein, um eine ordnungsgemäße Kühlung der inneren Komponenten während des Betriebs zu gewährleisten. 9. Gehen Sie wie im Abschnitt „Zusammenbauen des Computers“ beschrieben vor. Hardware-Referenzhandbuch www.hp.com 2–15...
-
Seite 25: Austauschen Oder Aufrüsten Eines Laufwerks
Festplatte befinden, auf externe Speichermedien (z. B. auf CD), bevor Sie das Festplattenlaufwerk ausbauen. Anderenfalls gehen Daten verloren. Nachdem Sie die primäre Festplatte ausgetauscht haben, müssen Sie die Restore Plus! CD ausführen, um die von HP werkseitig installierten Dateien zu laden. Position der Laufwerke Position der Laufwerke 1 Zwei 5,25-Zoll-Laufwerkwerksschächte mit halber Höhe für... -
Seite 26: Ausbauen Eines Laufwerks
3. Ziehen Sie das Netz- und das Datenkabel auf der Rückseite des Laufwerks ab (siehe die folgenden Abbildungen). Abziehen der Kabel für das optische Laufwerk ✎ Bei Linux-Systemen ist ein auch Audiokabel vorhanden, das am optischen Laufwerk angeschlossen wird. Hardware-Referenzhandbuch www.hp.com 2–17... - Seite 27 Hardware-Aufrüstung Abziehen der Kabel für das Diskettenlaufwerk Abziehen des Netzkabels 1 und des Datenkabels 2 vom Festplattenlaufwerk 2–18 www.hp.com Hardware-Referenzhandbuch...
- Seite 28 Freigaberiegel 1 des Laufwerks, das Sie ausbauen möchten, und ziehen Sie das Laufwerk aus dem Schacht heraus 2. Ausbauen der Laufwerke 5. Entfernen Sie die vier Schrauben (zwei auf jeder Seite) aus dem ursprünglichen Laufwerk. Sie benötigen diese Schrauben für das neue Laufwerk. Hardware-Referenzhandbuch www.hp.com 2–19...
-
Seite 29: Einbauen Eines Laufwerks
Mal ein Festplattenlaufwerk einbauen, finden Sie unter „Konfigurieren des SATA-Festplattenlaufwerks“ auf Seite 2–25 weitere Informationen. ✎ Sichern Sie unbedingt die Daten auf der ursprünglichen Festplatte, bevor Sie sie ausbauen, damit Sie die Daten auf die neue Festplatte übertragen können. 2–20 www.hp.com Hardware-Referenzhandbuch... - Seite 30 Führungsschrauben mit dem passenden Gewinde für die Laufwerke. 2. Schieben Sie das Laufwerk in den Laufwerksschacht hinein, und achten Sie auf die korrekte Ausrichtung der Führungsschrauben an den Führungen, bis das Laufwerk richtig sitzt. Hineinschieben der Laufwerke in das Laufwerksgehäuse Hardware-Referenzhandbuch www.hp.com 2–21...
- Seite 31 3. Schließen Sie das Netz- und das Datenkabel wieder an das Laufwerk an (siehe die folgenden Abbildungen). Wiederanschließen der Kabel für das optische Laufwerk ✎ Bei Linux-Systemen ist ein auch Audiokabel vorhanden, das am optischen Laufwerk angeschlossen wird. 2–22 www.hp.com Hardware-Referenzhandbuch...
- Seite 32 Hardware-Aufrüstung Wiederanschließen der Kabel für das Diskettenlaufwerk Wiederanschließen des Netzkabels 1 und des Datenkabels 2 an das Festplattenlaufwerk Hardware-Referenzhandbuch www.hp.com 2–23...
- Seite 33 Wenn Sie die primäre Festplatte ausgetauscht haben, führen Sie die Restore Plus! CD aus, um das Betriebssystem, die Softwaretreiber und/oder alle von HP auf dem Computer vorinstallierten Software- Anwendungen wiederherzustellen. Befolgen Sie die Anleitungen im Handbuch zur CD. Wenn der Wiederherstellungsprozess abgeschlossen ist, installieren Sie Ihre persönlichen Dateien neu.
-
Seite 34: Konfigurieren Des Sata-Festplattenlaufwerks
2. Drücken Sie bei entsprechender Aufforderung die Tasten oder , um RAID Utility aufzurufen. Befolgen Sie die Anleitungen zur Erstellung von RAID-Sets. Weitere Informationen erhalten Sie im RAID-Installationshandbuch auf http://www.hp.com der Webseite unter Support and Drivers (Support und Treiber) für den dx5150. Hardware-Referenzhandbuch www.hp.com 2–25... -
Seite 35: Zusammenbauen Des Computers
Seite der Blende 1 in die rechteckigen Schlitze am Gehäuse ein. Drücken Sie dann die linke Seite der Blende gegen das Gehäuse, sodass die drei Nasen auf der linken Seite der Blende in den Schlitzen am Gehäuse 2 einrasten. Wiederanbringen der Frontblende 2–26 www.hp.com Hardware-Referenzhandbuch... - Seite 36 2. Setzen Sie die Gehäuseabdeckung in der richtigen Position im Gehäuse ein, und schieben Sie sie nach hinten 1. Stellen Sie sicher, dass die Bohrung für die Rändelschraube an der Bohrung im Gehäuse ausgerichtet ist, und ziehen Siedie Rändelschraube fest 2. Wiederanbringen der Gehäuseabdeckung Hardware-Referenzhandbuch www.hp.com 2–27...
- Seite 37 VORSICHT: Schließen Sie keine Telekommunikations- oder Telefonkabel an die Buchsen des Netzwerk-Controllers (NIC) an, um einen elektrischen Schlag, einen Brand oder eine Beschädigung der Geräte auszuschließen. 5. Schalten Sie den Computer ein, indem Sie den Netzschalter drücken. 2–28 www.hp.com Hardware-Referenzhandbuch...
-
Seite 38: A Technische Daten
Technische Daten HP dx5150 Microtower Microtower Abmessungen Höhe 14,5 Zoll 36,8 cm Breite 6,88 Zoll 17,5 cm Tiefe 16,5 Zoll 42,0 cm Gewicht 23,8 Pfund 10,82 kg Temperaturbereich 50° bis 95 °F 10° bis 35 °C Betrieb –22° bis 140 °F –30°... - Seite 39 Technische Daten HP dx5150 Microtower (Fortsetzung) Eingangsspannungs-Schaltereinstellungen Netzteil 115 V 230 V Betriebsspannungsbereich 90–132 V~ 180–264 V~ Nennspannung 100–127 V~ 200–240 V~ Nennfrequenz 47–63 Hz 47–63 Hz ✎ Im 230-V-Betrieb wird bei diesem System ein Netzteil mit passiver Leistungskorrektur eingesetzt.
-
Seite 40: B Austauschen Der Batterie
Die Batterie bzw. der Akku darf außerdem weder Wasser noch Feuer ausgesetzt werden. ■ Tauschen Sie die Batterie nur gegen geeignete HP Ersatzprodukte aus. Ä ACHTUNG: Sichern Sie vor dem Austauschen der Batterie unbedingt die CMOS-Einstellungen des Computers. Durch das Herausnehmen bzw. - Seite 41 Nehmen Sie die Batterie nach oben aus der Halterung heraus. Herausnehmen einer Knopfzelle (Typ 1) b. Setzen Sie die neue Batterie mit dem Pluspol (+) nach oben in die Halterung ein. Die Batterie arretiert beim Einsetzen automatisch in der richtigen Position. B–2 www.hp.com Hardware-Referenzhandbuch...
- Seite 42 Um die Batterie aus der Halterung zu lösen, drücken Sie auf die an einer Seite über die Batterie hinausstehende Metallklammer. b. Die Batterie springt aus der Halterung, und Sie können sie herausnehmen. Herausnehmen einer Knopfzelle (Typ 2) Hardware-Referenzhandbuch www.hp.com B–3...
- Seite 43 Sie den Computer ein. 6. Legen Sie das Datum und die Uhrzeit, Ihre Kennwörter und spezielle Systemeinstellungen mit Hilfe von Computer Setup erneut fest. Informationen hierzu finden Sie im Computer Setup (F10) Utility Handbuch auf der Documentation CD. B–4 www.hp.com Hardware-Referenzhandbuch...
-
Seite 44: Anbringen Eines Sicherheitsschlosses
Sicherheitsschlösser Anbringen eines Sicherheitsschlosses Die unten und auf der folgenden Seite abgebildeten Sicherheitsschlösser können zur Sicherung des Microtower-Computers verwendet werden. Anbringen eines Kabelschlosses Hardware-Referenzhandbuch www.hp.com C–1... - Seite 45 Sicherheitsschlösser Anbringen eines Vorhängeschlosses C–2 www.hp.com Hardware-Referenzhandbuch...
-
Seite 46: D Elektrostatische Entladung
Arbeiten Sie auf einer geerdeten Oberfläche, wenn Sie die Teile aus den Schutzbehältern nehmen. ■ Vermeiden Sie eine Berührung der Steckerkontakte, Leitungen und Schaltungsbauteile. ■ Erden Sie sich immer, bevor Sie Komponenten oder Bauteile berühren, die gegenüber elektrostatischen Entladungen empfindlich sind. Hardware-Referenzhandbuch www.hp.com D–1... -
Seite 47: Erdungsmethoden
■ Verwenden Sie eine transportable Wartungsausrüstung mit antistatischer Arbeitsmatte. Wenn Sie keine geeigneten Hilfsmittel besitzen, um eine ordnungsgemäße Erdung sicherzustellen, wenden Sie sich an einen Servicepartner. ✎ Weitere Informationen zu statischer Elektrizität erhalten Sie bei Ihrem Servicepartner. D–2 www.hp.com Hardware-Referenzhandbuch... -
Seite 48: Betriebshinweise, Allgemeine Transportvorbereitung
■ Betreiben Sie den Computer auf keinen Fall ohne Gehäuse oder Seitenabdeckungen. ■ Stellen Sie nicht mehrere Computer übereinander oder so dicht aneinander, dass sie der Luftzirkulation oder erwärmten Luft des anderen Computers ausgesetzt sind. Hardware-Referenzhandbuch www.hp.com E–1... -
Seite 49: Vorsichtsmaßnahmen Für Optische Laufwerke
Sie mindestens eine Stunde, bevor Sie das Gerät ausschalten. Wenn Sie das Gerät sofort wieder nutzen, können Lesefehler auftreten. ■ Stellen Sie das Laufwerk niemals an einem Ort auf, an dem es hoher Feuchtigkeit, extremen Temperaturen, Vibrationen oder direkter Sonneneinstrahlung ausgesetzt ist. E–2 www.hp.com Hardware-Referenzhandbuch... -
Seite 50: Reinigen
2. Nehmen Sie die Programm- oder Daten-Disketten aus dem Laufwerk. 3. Schieben Sie eine leere Diskette in das Diskettenlaufwerk, um dieses während des Transports zu schützen. Verwenden Sie keine Diskette, auf der Daten gespeichert sind oder auf der Daten gespeichert werden sollen. Hardware-Referenzhandbuch www.hp.com E–3... - Seite 51 7. Verpacken Sie die Systemkomponenten und Peripheriegeräte in ihrer Originalverpackung oder einer ähnlichen Verpackung mit genügend Verpackungsmaterial, um sie zu schützen. ✎ Angaben zu Umgebungsbedingungen bei der Lagerung finden Sie Anhang A, „Technische Daten“, in diesem Handbuch. E–4 www.hp.com Hardware-Referenzhandbuch...
-
Seite 52: Index
Einbauen 2–16 Erweiterungskarte, einsetzen 2–11 2–13 Position 2–16 Erweiterungssteckplätze 2–12 Computer Betriebshinweise E–1 Festplattenlaufwerk Sicherheitsschloss C–1 Anschlusspositionen 2–24 Technische Daten A–1 Einbauen einer SATA-Festplatte Transportvorbereitung E–3 2–16 2–20 Gehäusekonfiguration 2–25 DDR-SDRAM 2–5 LED-Anzeige 1–2 DIMMs 2–5 Position 2–16 Hardware-Referenzhandbuch www.hp.com Index–1... - Seite 53 PS/2-Anschluss 1–3 Netzanschluss Technische Daten A–1 Betriebs-LED 1–2 Transportvorbereitung E–3 Netzbuchse 1–3 Netzkabel 2–2 2–28 Netzschalter 1–2 USB 1–3 USB-Anschlüsse 1–2 Optische Laufwerke Abnehmen 2–17 Vorderseite, Komponenten 1–2 Auswurftaste 1–2 Definition 1–2 Wiederherstellen der Software 2–24 Einbauen 2–20 Index–2 www.hp.com Hardware-Referenzhandbuch...
