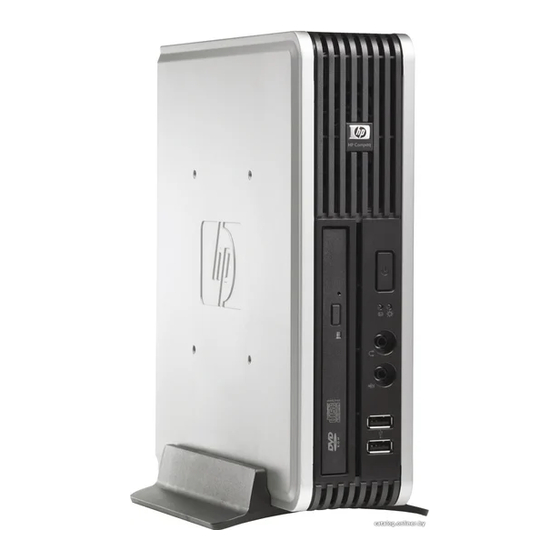

- Seite 1 Hardware-Referenzhandbuch – Ultra-Slim Desktop der dc7800 Serie HP Compaq Business PC...
- Seite 2 Erfüllungsgehilfen von HP beruhen, bleibt hierdurch unberührt. Ebenso bleibt hierdurch die Haftung für sonstige Schäden, die auf einer grob fahrlässigen Pflichtverletzung durch HP oder auf einer vorsätzlichen oder grob fahrlässigen Pflichtverletzung eines gesetzlichen Vertreters oder Erfüllungsgehilfen von HP beruht, unberührt.
-
Seite 3: Allgemeines
Allgemeines In diesem Handbuch finden Sie grundlegende Informationen für die Aufrüstung dieses Computermodells. VORSICHT! In dieser Form gekennzeichneter Text weist auf Verletzungs- oder Lebensgefahr bei Nichtbefolgen der Anleitungen hin. ACHTUNG: In dieser Form gekennzeichneter Text weist auf die Gefahr von Hardware-Schäden oder Datenverlust bei Nichtbefolgen der Anleitungen hin. - Seite 4 Allgemeines DEWW...
-
Seite 5: Inhaltsverzeichnis
Anhang B Batterieaustausch Anhang C Sicherheitsschloss Anbringen eines Sicherheitsschlosses ....................35 Kabel-Diebstahlsicherung ....................35 Vorhängeschloss ....................... 36 Sicherheitsschloss für HP Business PC ................37 Anhang D Elektrostatische Entladung Vermeiden von Schäden durch elektrostatische Entladungen ............39 Erdungsmethoden ..........................39 DEWW... - Seite 6 Anhang E Betriebshinweise, allgemeine Pflegehinweise und Transportvorbereitung Betriebshinweise und allgemeine Pflegehinweise ................40 Vorsichtsmaßnahmen für optische Laufwerke ................... 41 Betrieb ..........................41 Reinigen ..........................41 Sicherheit ........................... 41 Transportvorbereitung ........................41 Index ................................... 43 DEWW...
-
Seite 7: Produktmerkmale
Produktmerkmale Merkmale der Standardkonfiguration Der HP Compaq Ultra-Slim Desktop-Computer verfügt über Funktionen, die je nach Modell unterschiedlich sind. Sie erhalten eine vollständige Auflistung der in bzw. auf Ihrem Computer installierten Hard- und Software, wenn Sie das Diagnosedienstprogramm ausführen (nur für bestimmte Modelle). -
Seite 8: Komponenten Auf Der Vorderseite
Komponenten auf der Vorderseite Die Anordnung der Laufwerke kann von Modell zu Modell unterschiedlich sein. Abbildung 1-2 Komponenten auf der Vorderseite Tabelle 1-1 Komponenten auf der Vorderseite Optisches Laufwerk Betriebs-LED Kopfhöreranschluss LED-Anzeige des Festplattenlaufwerks Mikrofonanschluss USB (Universal Serial Bus)-Anschlüsse Dual-State-Netzschalter HINWEIS: Ein optisches Laufwerk ist ein DVD-ROM-, ein DVD-CDRW-Laufwerk oder ein SuperMulti LightScribe-Laufwerk. -
Seite 9: Tastatur
Tabelle 1-2 Komponenten auf der Rückseite Netzkabelanschluss VGA-Monitoranschluss (blau) DVI-D (Digital Video Interface)- PS/2-Mausanschluss (grün) Monitoranschluss (weiß) PS/2-Tastaturanschluss (lila) RJ-45-Netzwerkanschluss Universal Serial Bus (USB) (6) Audio-Eingang (blau) Ausgang für Audio-Geräte mit eigenem Netzteil (grün) HINWEIS: Die Anordnung und Anzahl der Anschlüsse kann von Modell zu Modell unterschiedlich sein. Dem Audio-Eingang kann in der Systemsteuerung des Audiotreibers die neue Funktion eines Mikrofonanschlusses zugewiesen werden. - Seite 10 Tabelle 1-3 Tastaturkomponenten (Fortsetzung) Anwendungstaste Öffnet Kontextmenüs in einer Microsoft Office-Anwendung (wie die rechte Maustaste). Zum Ausführen von weiteren Funktionen in anderen Software- Anwendungen. Windows-Logo-Tasten Zum Öffnen des Startmenüs in Microsoft Windows. Wird in Verbindung mit anderen Tasten gedrückt, um weitere Funktionen auszuführen, Alt-Tasten Werden in Kombination mit einer anderen Taste gedrückt, wobei die Funktion von der jeweiligen Anwendung abhängt.
-
Seite 11: Verwenden Der Windows-Logo-Taste
Verwenden der Windows-Logo-Taste Sie verwenden die Windows-Logo-Taste zusammen mit anderen Tasten zur Ausführung bestimmter Funktionen im Windows-Betriebssystem. Informationen zur Position der Windows-Logo-Taste finden Sie im Abschnitt „Tastatur“ auf Seite Tabelle 1-4 Funktionen der Windows Logo-Taste Die folgenden Windows Logo-Tastenfunktionen sind unter Microsoft Windows XP und Microsoft Windows Vista verfügbar. Windows-Logo-Taste Zeigt das Startmenü... -
Seite 12: Position Der Seriennummer
Position der Seriennummer Jeder Computer besitzt eine eindeutige Seriennummer sowie eine Produkt-ID, die sich bei der Tower- Konfiguration oben auf dem Computer befinden. Halten Sie diese Nummern bereit, wenn Sie sich mit dem Technischen Support in Verbindung setzen. Abbildung 1-5 Position von Seriennummer und Produkt-ID Umwandeln des Desktop-Systems in ein Tower-System Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers... - Seite 13 Führen Sie die vorstehend beschriebenen Schritte in umgekehrter Reihenfolge durch, um das Tower- System in ein Desktop-System umzuwandeln. HINWEIS: Bei HP ist eine optionale Quick Release-Halterung zur Montage des Computers an einer Wand, einem Tisch oder einer Swing Arm-Halterung erhältlich. DEWW...
-
Seite 14: Hardware-Aufrüstung
Arbeiten. Das Handbuch enthält Erläuterungen zur richtigen Einrichtung des Arbeitsplatzes und zur korrekten Körperhaltung sowie Gesundheitstipps für die Arbeit am Computer und wichtige Hinweise zur elektrischen und mechanischen Sicherheit. Dieses Handbuch befindet sich im Internet unter http://www.hp.com/ergo. ACHTUNG: Statische Elektrizität kann die elektrischen Komponenten des Computers oder der optionalen Geräte beschädigen. -
Seite 15: Abnehmen Und Anbringen Der Frontblende
Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten. ACHTUNG: Unabhängig vom Betriebsmodus liegt immer Spannung an der Systemplatine an, solange der Computer mit einer Strom führenden Steckdose verbunden ist. Ziehen Sie den Netzstecker, um eine Beschädigung der internen Komponenten des Computers zu verhindern. - Seite 16 Heben Sie das Gehäuse des Lüfters heraus, und legen Sie es auf dem optischen Laufwerk ab, um an die Freigaberiegel der Frontabdeckung zu gelangen. Es ist nicht erforderlich, das Lüfterkabel von der Systemplatine abzuziehen. Abbildung 2-2 Herausheben des Lüftergehäuses Drücken Sie die beiden Freigaberiegel auf der Innenseite der Blende in Richtung der rechten Seite des Computers (1), und rotieren Sie die Blende von rechts nach links heraus, um sie zu entfernen (2).
-
Seite 17: Entfernen Der Laufwerksblende
So bringen Sie die Frontblende wieder an: Schieben Sie die Nasen auf der linken Seite der Blende in die Schlitze am Gehäuse hinein (1), und drücken Sie die rechte Seite der Blende gegen das Gehäuse, so dass die Riegel einrasten (2). - Seite 18 Drücken Sie die beiden Feststellriegel der Laufwerksblende in Richtung des äußeren rechten Randes der Blende (1), und ziehen Sie die Laufwerksblende nach innen, um sie zu entfernen (2). Abbildung 2-5 Entfernen der Laufwerksblende Kapitel 2 Hardware-Aufrüstung DEWW...
-
Seite 19: Einsetzen Von Zusätzlichem Speicher
Einsetzen von zusätzlichem Speicher Der Computer ist mit DDR2-SDRAM-Speicher ausgestattet (Double Data Rate 2-Synchronous Dynamic Random Access Memory, synchroner dynamischer RAM mit doppelter Datenrate und doppelter Bandbreite). Dabei handelt es sich um SODIMM-Module (Small Outline Dual Inline Memory Module, Schmales Speichermodul mit zwei parallelen Kontaktreihen). SODIMMs Die Speichersteckplätze auf der Systemplatine können mit bis zu zwei Standard-SODIMMs bestückt werden. -
Seite 20: Bestücken Von Sodimm-Steckplätzen
Bestücken von SODIMM-Steckplätzen Auf der Systemplatine befinden sich zwei SODIMM-Steckplätze, d. h. einen Steckplatz pro Kanal. Die Steckplätze sind mit DIMM1 und DIMM3 gekennzeichnet, wobei Steckplatz DIMM1 Speicherkanal A Steckplatz DIMM3 Speicherkanal B zugeordnet ist. Abbildung 2-6 Position der SODIMM-Steckplätze Tabelle 2-1 Position der SODIMM-Steckplätze Beschreibung... -
Seite 21: Einsetzen Von Sodimms
Einsetzen von SODIMMs ACHTUNG: Vor dem Ein- oder Ausbau von Speichermodulen müssen Sie das Netzkabel ziehen. Unabhängig vom Betriebsmodus werden die Speichermodule immer mit Strom versorgt, solange der Computer mit einer Strom führenden Steckdose verbunden ist. Wenn Speichermodule hinzugefügt oder entfernt werden, obwohl Spannung anliegt, kann es zu einer irreparablen Beschädigung der Module bzw. - Seite 22 Wenn Sie ein zweites SODIMM-Modul hinzufügen, entfernen Sie das SODIMM-Modul vom obersten DIMM1-Steckplatz, um an den unteren DIMM3-Steckplatz zu gelangen. Drücken Sie die beiden Riegel an den Seiten des SODIMM-Moduls nach außen (1), und ziehen Sie das SODIMM- Modul aus dem Steckplatz heraus (2). Abbildung 2-7 Entfernen eines SODIMM-Moduls Schieben Sie das neue SODIMM-Modul in einem ca.
- Seite 23 Stecken Sie den Netzstecker wieder ein, und schalten Sie den Computer ein. Aktivieren Sie die Sicherheitsvorrichtungen, die beim Entfernen der Computerabdeckung deaktiviert wurden. Der Computer erkennt den zusätzlichen Speicher beim Hochfahren automatisch. DEWW Einsetzen von zusätzlichem Speicher...
-
Seite 24: Aufrüsten Durch Ersetzen Der Festplatte
Sie außerdem sicher, dass Sie einen Wiederherstellungs-CD-Satz erstellt haben, um das Betriebssystem, die Softwaretreiber und die auf dem Computer vorinstallierten Softwareanwendungen wiederherzustellen. Wenn Sie nicht über diesen CD-Satz verfügen, wählen Sie Start > HP Backup and Recovery, und erstellen Sie ihn jetzt. - Seite 25 Heben Sie die Festplattenhalterung gerade nach oben aus dem Gehäuse heraus. Abbildung 2-10 Entfernen der Festplattenhalterung Entfernen Sie die Führungsschraube an der linken Seite der Halterung, um die Festplatte aus der Halterung zu lösen. Abbildung 2-11 Entfernen der Festplattenführungsschraube DEWW Aufrüsten durch Ersetzen der Festplatte...
- Seite 26 Schieben Sie die Halterung nach hinten, und entfernen Sie die Festplatte. Abbildung 2-12 Ausbauen der Festplatte Entfernen Sie die drei verbleibenden Führungsschrauben (zwei rechts und eine hinten links) vom alten Laufwerk, und bringen Sie sie am neuen Laufwerk an. Abbildung 2-13 Umstecken der Führungsschrauben Kapitel 2 Hardware-Aufrüstung DEWW...
- Seite 27 Richten Sie die Führungsschrauben an den Öffnungen der Halterung aus, und schieben Sie das neue Festplattenlaufwerk in die Halterung hinein (1). Ziehen Sie dann die Führungsschraube vorne links an der Halterung fest, um das Laufwerk in der Halterung zu fixieren (2). Abbildung 2-14 Einbau des Festplattenlaufwerks in der Halterung Wenn Sie die Halterung des Festplattenlaufwerks wieder in das Gehäuse einsetzen möchten,...
- Seite 28 HINWEIS: Es ist keine Konfiguration der SATA-Festplatte erforderlich. Der Computer erkennt sie automatisch beim nächsten Hochfahren. Nachdem Sie die Festplatte eingesetzt haben, verwenden Sie den Wiederherstellungs-CD-Satz, den Sie bei der Ersteinrichtung des Computers erstellt haben, um das Betriebssystem, die Softwaretreiber und die auf dem Computer vorinstallierten Softwareanwendungen wiederherzustellen.
-
Seite 29: Austauschen Des Optischen Laufwerks
Austauschen des optischen Laufwerks Ein optisches Laufwerk ist ein DVD-ROM-, ein DVD-CDRW-Laufwerk oder ein SuperMulti LightScribe- Laufwerk. Herausnehmen des vorhandenen optischen Laufwerks Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien, z. B. CDs, aus dem Computer heraus. Fahren Sie das Betriebssystem ordnungsgemäß... - Seite 30 Schieben Sie das Laufwerk vollständig aus dem Schacht durch die Frontblende heraus. Abbildung 2-17 Herausnehmen des optischen Laufwerks Kapitel 2 Hardware-Aufrüstung DEWW...
-
Seite 31: Vorbereiten Des Neuen Optischen Laufwerks
Vorbereiten des neuen optischen Laufwerks Bevor das neue optische Laufwerk verwendet werden kann, muss der Freigaberiegel angebracht werden. Entfernen Sie die Schutzfolie vom Klebeband am Freigaberiegel. Richten Sie die Öffnungen am Freigaberiegel mit den Stiften an der Seite des optischen Laufwerks aus, ohne dass der Freigaberiegel dabei mit dem optischen Laufwerk in Berührung kommt. -
Seite 32: Installieren Des Neuen Optischen Laufwerks
Installieren des neuen optischen Laufwerks HINWEIS: Wenn Sie ein optisches Laufwerk in einen Schacht einsetzen, in dem sich zuvor kein Laufwerk befunden hat, müssen Sie die Abdeckung und die Laufwerksblende entfernen, die die Öffnung des Schachts abdeckt, bevor Sie fortfahren können. Befolgen Sie die Anleitungen unter „Entfernen der Abdeckung“... - Seite 33 Setzen Sie die Abdeckung wieder auf. Wenn der Computer auf einem Standfuß platziert war, stellen Sie ihn wieder darauf. Stecken Sie den Netzstecker wieder ein, und schalten Sie den Computer ein. Aktivieren Sie die Sicherheitsvorrichtungen, die beim Entfernen der Computerabdeckung deaktiviert wurden.
-
Seite 34: Ein- Und Ausbauen Einer Anschlussabdeckung
Ein- und Ausbauen einer Anschlussabdeckung Für den Computer ist eine optionale hintere Anschlussabdeckung erhältlich. So installieren Sie die Anschlussabdeckung: Führen Sie die Kabel durch die untere Öffnung an der Anschlussabdeckung (1), und schließen Sie die Kabel an den hinteren Anschlüssen des Computers an. Schieben Sie die Nasen an der Anschlussabdeckung in die Schlitze an der Rückseite des Gehäuses hinein, und schieben Sie die Abdeckung nach rechts, um sie sicher anzubringen (2). - Seite 35 DEWW Ein- und Ausbauen einer Anschlussabdeckung...
-
Seite 36: Anhang A Technische Daten
Technische Daten Tabelle A-1 Technische Daten Desktop-Maße (in Desktop-Position) 6,6 cm 2,60 Zoll Höhe 25,1 cm 9,90 Zoll Breite 25,4 cm 10,00 Zoll Tiefe Tiefe (größer bei installierter Sicherungsvorrichtung) Gewicht 3,15 kg 6.,95 lb Unterstütztes Gewicht (maximal verteilte Last in Desktop-Position) 35 kg 77 lb Temperaturbereich (Werte ändern sich bei zunehmender Höhe über Normal-Null) - Seite 37 Tabelle A-1 Technische Daten (Fortsetzung) Ausgangsleistung 135 W Nominaler Eingangsstrom (maximal) 2,2 A bei 100 V 1,1 A bei 200 V Wechselstrom Wechselstrom Wärmeabstrahlung 139 kg-Cal/Std. 550 BTU/h Maximal 56 kg-Cal/Std. 222 BTU/h Normal (Leerlauf) Dieses Gerät verfügt über ein externes Netzteil mit aktiver Leistungsfaktorkorrektur. Dadurch erfüllt das System die Anforderungen für das zum Gebrauch in Ländern der Europäischen Union vorgeschriebene CE-Zeichen.
-
Seite 38: Anhang B Batterieaustausch
Sie die Kontakte nicht kurz. Die Batterie bzw. der Akku darf außerdem weder Wasser noch Feuer ausgesetzt werden. Tauschen Sie die Batterie nur gegen geeignete HP Ersatzprodukte aus. ACHTUNG: Sichern Sie vor dem Austauschen der Batterie unbedingt die CMOS-Einstellungen des Computers. - Seite 39 Nehmen Sie die Abdeckung des Computers ab. Suchen Sie die Batterie und deren Halterung auf der Systemplatine. HINWEIS: Bei manchen Computermodellen müssen Sie unter Umständen eine interne Komponente herausnehmen, um die Batterie austauschen zu können. Führen Sie je nach Typ der Batteriehalterung auf der Systemplatine die folgenden Schritte aus, um die Batterie auszutauschen.
- Seite 40 Typ 3 Drücken Sie die Halteklammer (1) der Batterie nach hinten, und nehmen Sie die Batterie heraus (2). Setzen Sie die neue Batterie ein, und bringen Sie die Halteklammer wieder in die richtige Position. Abbildung B-3 Herausnehmen einer Knopfzelle (Typ3) HINWEIS: Nachdem die Batterie ausgetauscht wurde, schließen Sie den Vorgang mit folgenden Schritten ab.
-
Seite 41: Anhang C Sicherheitsschloss
HINWEIS: Weitere Informationen zu Datensicherheitsfunktionen finden Sie im Computer Setup (F10) Utility-Handbuch, im Desktop Management-Handbuch und im HP ProtectTools Security Manager- Handbuch (nur bestimmte Modelle) unter www.hp.com. Die unten und auf den folgenden Seiten abgebildeten Sicherheitsschlösser können zur Sicherung des Computers verwendet werden. -
Seite 42: Vorhängeschloss
Vorhängeschloss Abbildung C-3 Anbringen eines Vorhängeschlosses Anhang C Sicherheitsschloss DEWW... -
Seite 43: Sicherheitsschloss Für Hp Business Pc
Sicherheitsschloss für HP Business PC Befestigen Sie das Sicherheitskabel, indem Sie es um ein feststehendes Objekt schlingen. Abbildung C-4 Befestigen des Kabels an einem feststehenden Gegenstand Führen Sie die Tastatur- und Mauskabel durch die Sperre. Abbildung C-5 Durchführen des Tastatur- und Mauskabels... - Seite 44 Schrauben Sie das Schloss mit der beigefügten Schraube am Gehäuse fest. Abbildung C-6 Befestigen des Schlosses am Gehäuse Führen Sie den Stecker des Sicherheitskabels in das Schloss ein (1), und drücken Sie den Knopf hinein (2), um das Schloss zu aktivieren. Verwenden Sie den beiliegenden Schlüssel, um das Schloss zu öffnen.
-
Seite 45: Anhang D Elektrostatische Entladung
Elektrostatische Entladung Die Entladung von statischer Elektrizität über einen Finger oder einen anderen Leiter kann die Systemplatine oder andere Bauteile beschädigen, die gegenüber elektrostatischer Entladung empfindlich sind. Diese Art von Beschädigungen kann die Lebensdauer der Geräte verkürzen. Vermeiden von Schäden durch elektrostatische Entladungen Beachten Sie die folgenden Vorsichtsmaßnahmen, um eine Beschädigung durch elektrostatische Entladungen zu vermeiden:... -
Seite 46: Anhang E Betriebshinweise, Allgemeine Pflegehinweise Und Transportvorbereitung
Betriebshinweise, allgemeine Pflegehinweise und Transportvorbereitung Betriebshinweise und allgemeine Pflegehinweise Beachten Sie die folgenden Hinweise, um den Computer und Monitor ordnungsgemäß einzurichten und zu pflegen: ● Schützen Sie den Computer vor Feuchtigkeit, direkter Sonneneinstrahlung sowie vor extremen Temperaturen. ● Sorgen Sie dafür, dass der Computer auf einer stabilen und geraden Fläche steht. Lassen Sie an allen Seiten des Computers, an denen sich Lüftungsschlitze befinden, und über dem Monitor ungefähr 10 cm Abstand, damit für eine ausreichende Luftzirkulation gesorgt ist. -
Seite 47: Vorsichtsmaßnahmen Für Optische Laufwerke
Vorsichtsmaßnahmen für optische Laufwerke Beachten Sie beim Betreiben oder Reinigen des optischen Laufwerks die folgenden Hinweise. Betrieb ● Bewegen Sie das Laufwerk nicht, während es in Betrieb ist. Anderenfalls können beim Lesen der Daten Fehler auftreten. ● Setzen Sie das Laufwerk nicht hohen Temperaturschwankungen aus, da sich im Gerät sonst Kondenswasser bilden kann. - Seite 48 HINWEIS: Vergewissern Sie sich, dass alle Karten sicher und fest in ihren Steckplätzen sitzen, bevor Sie den Computer verschicken. Verpacken Sie die Systemkomponenten und Peripheriegeräte in ihrer Originalverpackung oder einer ähnlichen Verpackung mit genügend Verpackungsmaterial, um sie zu schützen. Anhang E Betriebshinweise, allgemeine Pflegehinweise und Transportvorbereitung DEWW...
-
Seite 49: Index
Index DVI-D-Monitoranschluss 3 Anschluss Komponenten Audio-Ausgang 3 Rückseite 2 Eingang 3 Audio-Eingang 3 Tastatur 3 Einsetzen DVI-D-Monitor 3 Vorderseite 2 Anschlussabdeckung 28 Kopfhörer 2 Komponenten auf der Batterie 32 Mikrofon 2 Rückseite 3 Festplatte 18 Netzkabel 3 Kopfhöreranschluss 2 Optisches Laufwerk 26 PS/2-Maus 3 Sicherheitsschlösser 35 PS/2-Tastatur 3... - Seite 50 RJ-45-Anschluss 3 Windows-Logo-Taste Funktionen 5 Position 4 Schlösser Diebstahlsicherung 35 Sicherheitsschloss für HP Zugangsabdeckung Business PC 37 Sperren und Entsperren 35 Vorhängeschloss 36 Schnittstellen Hinten 3 Vorne 2 Schrauben Verwenden für neue Festplatte 20 Seitliche Abdeckung Ausbauen 8 Seriennummernposition 6...
