Unterschiede zwischen den Betriebsarten

Stereo-Modus
Der Stereo-Modus ist die Betriebsart, in der der Verstärker normalerweise läuft. Jeder Kanal arbeitet unabhängig. An den Eingängen sind separate
Signale angeschlossen, die Dämpfungsregler steuern ihre jeweiligen Kanäle, und an jedem Ausgang sind separate Lautsprecher angeschlossen. Die

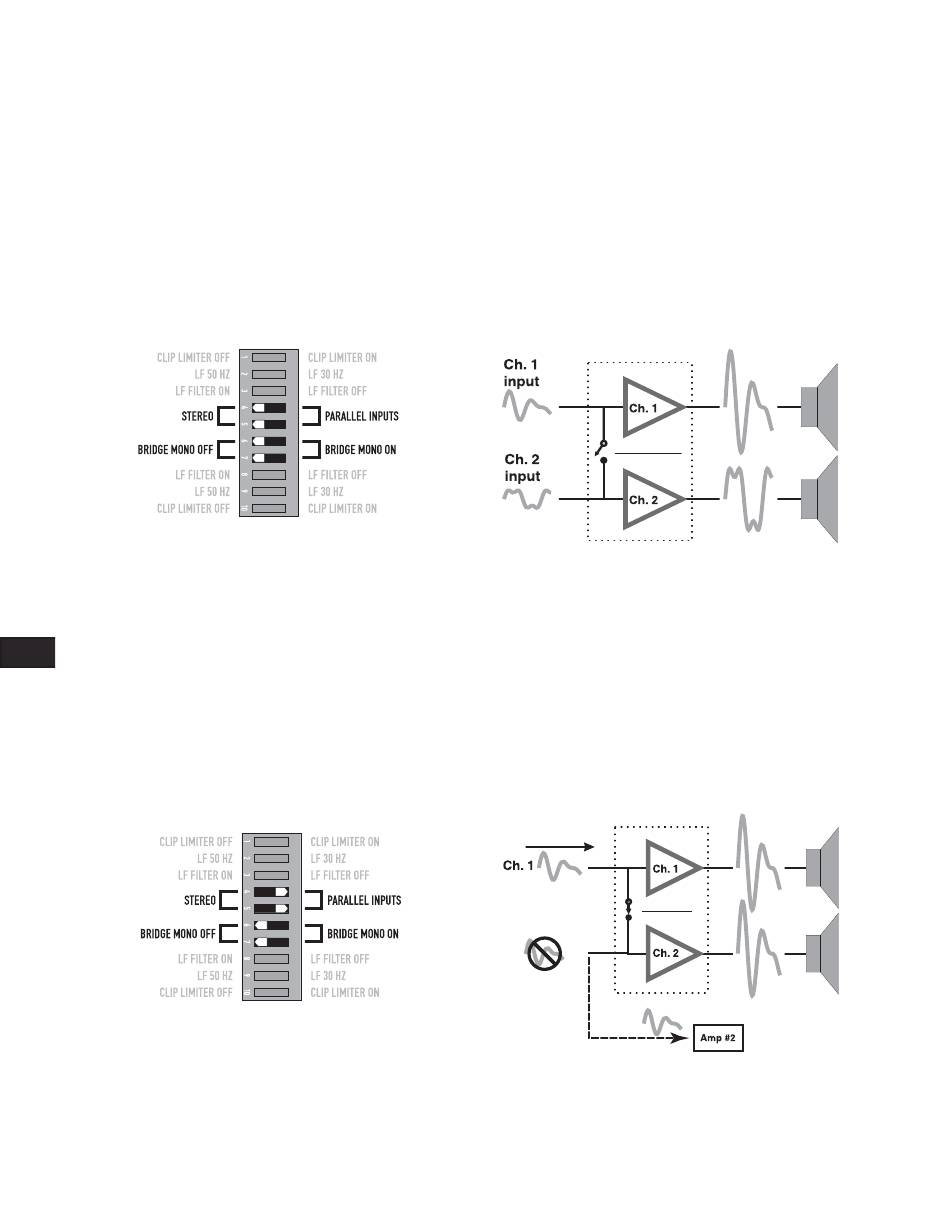

DIP-Schalter sind so eingestellt, wie dies in — Abbildung 16 dargestellt ist. (— Abbildung 17 zeigt das zugehörige Schaltbild).
Beispiele:
• Zweikanal-Stereo-Wiedergabe.
• Zwei unabhängige Monosignale, z. B. Haupt- und Monitor-Mischungen.
• Bi-Amp-Betrieb mit den Tieffrequenzen an Kanal 1 und den Hochfrequenzen an Kanal 2.
— Abbildung 16 —
— Abbildung 17 —
Paralleleingangsmodus
Diese Betriebsart ist dem Stereo-Modus ähnlich, außer dass die Eingänge für Kanal 1 und Kanal 2 intern zusammengeschaltet sind. Ein Signal in
der Kanal-1-Buchse steuert beide Kanäle direkt an (— Abbildung 18). Verwenden Sie den Kanal-1-Eingang. Schließen Sie keine verschiedenartigen
DE
Quellen an beiden Kanälen an. Der Dämpfungsregler eines jeden Kanals funktioniert weiter ganz normal, und jeder Kanal versorgt seinen eigenen
Lautsprecher separat. Die DIP-Schalter sind so eingestellt, wie dies in — Abbildung 19 dargestellt ist.
Im Parallelmodus können Sie das Eingangssignal an weitere Verstärker weiterleiten, indem Sie eine oder mehrere der zusätzlich vorgesehenen
Eingangsbuchsen verwenden. Siehe Kan. 2 in — Abbildung 18.
Beispiel:
Ein Monosignal speist beide Kanäle; für jedes Lautsprechersystem steht ein unabhängiger Dämpfungsregler zur Verfügung.
— Abbildung 18 —
Kann für die Verkettung zusätzliche
Verstärker eingesetzt werden
— Abbildung 19 —
11
