Installation
3.5.2

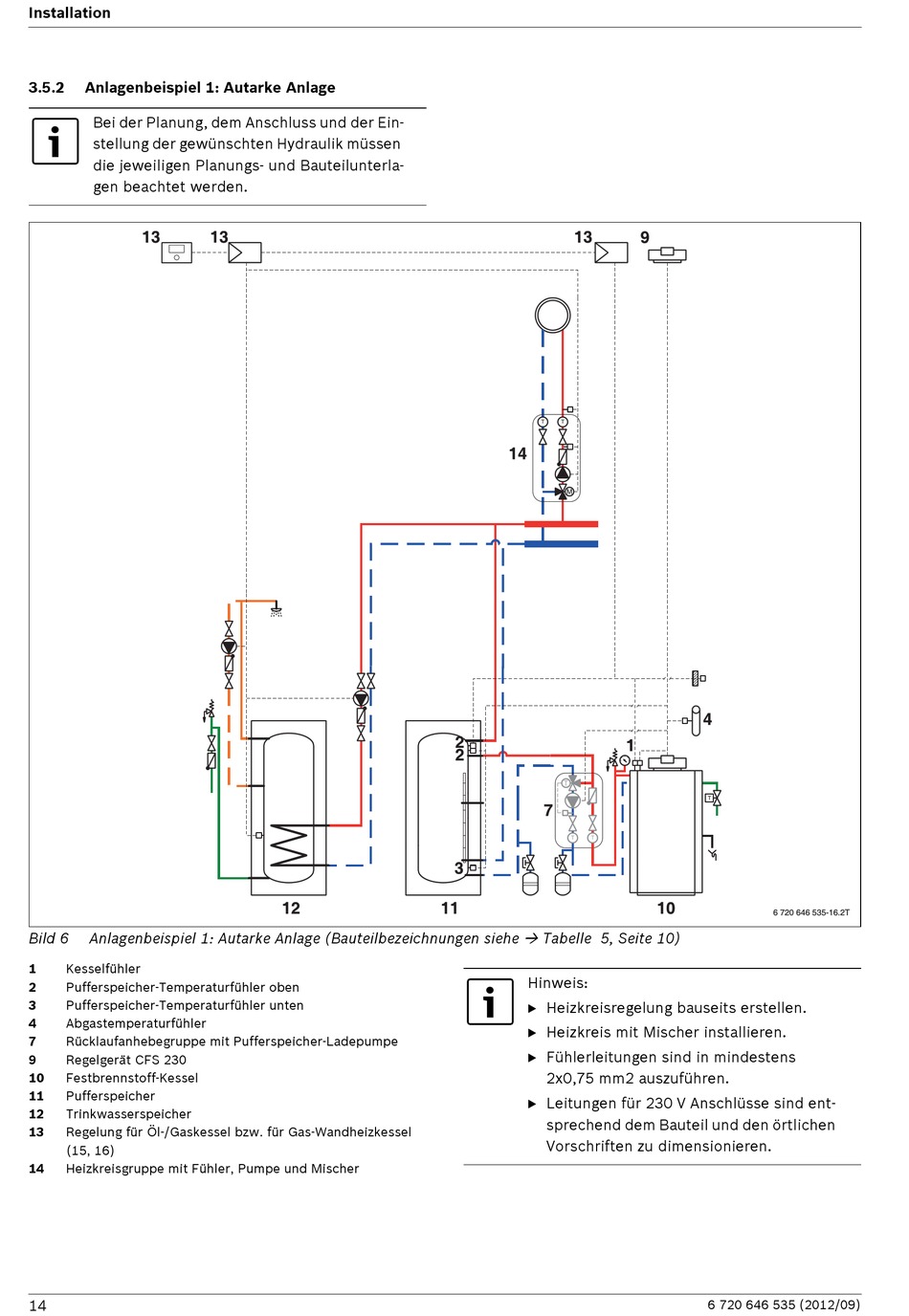

Anlagenbeispiel 1: Autarke Anlage
Bei der Planung, dem Anschluss und der Ein-
stellung der gewünschten Hydraulik müssen
die jeweiligen Planungs- und Bauteilunterla-
gen beachtet werden.
Bild 6
Anlagenbeispiel 1: Autarke Anlage (Bauteilbezeichnungen siehe
1
Kesselfühler
2
Pufferspeicher-Temperaturfühler oben
3
Pufferspeicher-Temperaturfühler unten
4
Abgastemperaturfühler
7
Rücklaufanhebegruppe mit Pufferspeicher-Ladepumpe
9
Regelgerät CFS 230
10
Festbrennstoff-Kessel
11
Pufferspeicher
12
Trinkwasserspeicher
13
Regelung für Öl-/Gaskessel bzw. für Gas-Wandheizkessel
(15, 16)
14
Heizkreisgruppe mit Fühler, Pumpe und Mischer
14
Tabelle 5, Seite 10)
Hinweis:
Heizkreisregelung bauseits erstellen.
B
Heizkreis mit Mischer installieren.
B
Fühlerleitungen sind in mindestens
B
2x0,75 mm2 auszuführen.
Leitungen für 230 V Anschlüsse sind ent-
B
sprechend dem Bauteil und den örtlichen
Vorschriften zu dimensionieren.
