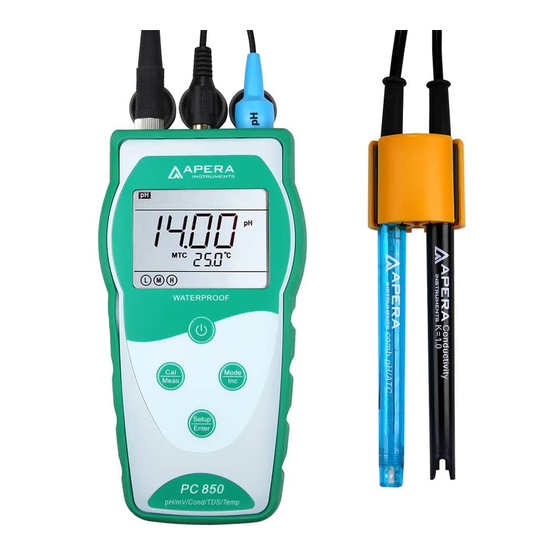

- Seite 1 PC850 tragbares pH/Leitfähigkeit- Multi-Messgerät Bedienungsanleitung pH 850 tragbares pH Messgerät EC 850 tragbares Leitfähigkeitsmessgerät PC 850 tragbares pH/Leitfähigkeitsmessgerät APERA INSTRUMENTS (Europe) GmbH www.aperainst.de - 1 -...
-
Seite 2: Inhaltsverzeichnis
Einführung ......................- 4 - Messparameter ........................- 4 - Hauptfunktionen ........................- 4 - pH Messfunktionen (für PH850 und PC850) ................- 4 - Leitfähigkeitsmessfunktionen (für EC850 und PC850) ............- 4 - Lieferumfang......................- 5 - Technische Daten ....................- 6 - Beschreibung ...................... - Seite 3 Garantie ......................... - 24 - Anhang I: Parametereinstellung & Werkseinstellung ..........- 24 - Anhang II: Selbstdiagnose Information ..............- 25 - - 3 -...
-
Seite 4: Einführung
Einführung Vielen Dank, dass Sie sich für den APERA Instruments PC850 tragbares pH/Leitfähigkeit Multi-Messgerät entschieden haben! Dieses Gerät bildet eine herausragende Kombination aus fortgeschrittenen Elektronikdesign, Elektrodentechnologie und Software-Design. Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, um die korrekte Benutzung und Pflege zu gewährleisten. -
Seite 5: Lieferumfang
Lieferumfang Anzah Inhalt PH850 EC850 PC850 PH 850 tragbares pH Messgerät √ EC 850 tragbares Leitfähigkeitsmessgerät √ PC 850 tragbares √ pH/Leitfähigkeitsmessgerät 201T-F 3-in-1 pH-Elektrode √ √ 2301T-S Leitfähigkeitselektrode √ √ pH Kalibrierlösungen (4,00/7,00/50 mL) Je 1 √ √ Leitfähigkeitskalibrierlösungen Je 1 √... -
Seite 6: Technische Daten
Gehäuseschutzart IP57 Weiteres Maße / Gewicht 86 × 196 × 33 mm / 335 g Maße / Gewicht PH850, EC850: 330 x 270 x 82 mm /1,3kg mit Tragekoffer PC850: 370 x270x 77 mm / 1,8 kg - 6 -... -
Seite 7: Beschreibung
Beschreibung 4.1 LCD Anzeige HOLD ⑬ Abbildung-2 (1) — Symbole für verschiedene Messparameter (2) — Messwert (3) — Meldungen im speziellen Messmodus (4) — Messeinheit (5) — Temperatureinheit (°C und °F) (6) — Messeinheit (7) —Vorgeschlagener Kalibrierwert oder erkannte Kalibrierlösung, Fehlermeldungen (8) —... -
Seite 8: Tastenfeld
Ausschalten Lang Messeinheit auswählen: PH850: → EC850: → PC850: → → → Kurz/Lang Im Messmodus: lang gedrückt halten um die Temperatur einzustellen (bei manueller Temperaturkompensation) In Parametereinstellungen: Untermenü auswählen Im Untermenü: Parameter auswählen ... -
Seite 9: Anschlüsse
4.3 Anschlüsse Tabelle 2 Anschlüsse Messgerät Ansicht Anschluss Stecker pH-Elektrode oder ORP Elektrode pH 850 pH Messgerät Temperatursensor RCA (Cinch) EC 850 Leitfähigkeitsmessgerät Leitfähigkeitselektrode BNC (8-Pin) pH-Elektrode oder ORP Elektrode PC 850 Temperatursensor RCA (Cinch) pH/Leitfähigkeitsmessgerät Leitfähigkeitselektrode BNC (8-Pin) 4.4 Anzeige Anzeige für speziellen Messwert Wenn das Messgerät einen stabilen, sich nicht ändernden Messwert erfasst, erscheint auf dem Bildschirm ein Smiley Symbol... -
Seite 10: Ph Messung
pH Messung 5.1 Vorbereitung Zusätzlich benötigte Materialen sauberer Behälter (z.B. ein Messbecher) destilliertes Wasser (200-500ml) Papiertücher zum Trocknen und Reinigen der Elektrode. 5.2 pH-Elektroden Information pH-Elektrode Im Lieferumfang enthalten ist eine 201T-F 3-in-1 kombinierte pH-Glaselektrode mit eingebautem Temperaturfühler, der den automatischen Temperaturausgleich ermöglicht. -
Seite 11: Ph-Kalibrierung
5.3 pH-Kalibrierung pH-Pufferlösungen Das Gerät erkennt zwei Standard Pufferserien: USA und NIST (siehe Tab.3) Tabelle-3 pH-Standardpuffer pH-Standard Pufferserien Symbole NIST 4,00 4,01 7,00 6,86 3-Punkt Kalibrierung 10,01 9,18 3-Punkt Kalibrierung Es kann bis zu drei Punkten kalibriert werden. Der erste Kalibrierpunkt ist immer der neutrale pH-Wert (7,00 oder 6,86). -
Seite 12: Beispiel: 3-Punkt-Kalibrierung
5.4 Beispiel: 3-Punkt-Kalibrierung 1.) Drücken Sie Taste um den Kalibriermodus zu starten. Auf der LCD Display erscheint oben rechts “CAL 1” und unten rechts “7.00”. pH7,00 ist die vorgeschlagene Standardpufferlösung für den ersten Kalibrierpunkt. 2.) Spülen Sie die Elektrode mit destilliertem Wasser ab und lassen Sie sie trocknen. -
Seite 13: Ph-Wert Messung
5.5 pH-Wert Messung Die Aufbewahrungsflasche abschrauben und bei Seite stellen (die KCl- Lösung NICHT ausschütten). Die Elektrode mit destilliertem Wasser spülen und mit sauberen Papiertüchern sanft trocken tupfen. Jetzt kann die Elektrode in die zu messende Flüssigkeit getaucht werden. Rühren Sie die Flüssigkeit behutsam mit der Elektrode, um eine vollständige Benetzung der Elektrode zu gewährleisten. - Seite 14 1) Da der pH-Wert einer Flüssigkeit temperaturabhängig ist, erhält man genauere Messwerte, wenn Messprobe und Kalibrierlösung dieselbe Temperatur haben. Es wird empfohlen, vor der Kalibrierung die Temperatur der Pufferlösung an die erwartete Messtemperatur anzugleichen. Beispiel: Es sollen Messungen bei 66°C durchgeführt werden. Die Pufferlösungen sollten auf diese Temperatur aufgewärmt werden, bevor die Kalibrierung durchgeführt wird, um die besten Messergebnisse zu erzielen.
-
Seite 15: Wartung Und Pflege Der Ph Elektrode
5.6 Wartung und Pflege der pH Elektrode Alltägliche Pflege Die Elektrode muss bei Nichtbenutzung in dem Fläschchen mit Aufbewahrungslösung gelagert werden. Die Lösung ist Potentialneutral und dient dazu, die Sensibilität der Elektrode zu bewahren. Vor Verwendung der Elektrode erst den Flaschendeckel abschrauben und dann die Elektrode entnehmen. Anschließend die Elektrode mit destilliertem Wasser abspülen und behutsam trocken Tupfen. -
Seite 16: Mv Messung
Reinigung verschiender Verschmutzungen von Glasmembran und Diaphragma Tabelle 6 Reinigung der Glasmembran und Diaphragma Verschmutzung Reinigungslösung Anorganische Metalloxide Verdünnte Säure <1 mol/l Organische Lipide Verdünntes Waschmittel (schwach basisch) Harz Makromolekular Verdünnter Alkohol, Azeton, Ether Blut Saure enzymatische Lösung (saccharated yeast tablets) Farbe Verdünnte Bleiche, Peroxide mV Messung... -
Seite 17: Leitfähigkeitsmessung
Leitfähigkeitsmessung 7.1 Vorbereitung Zusätzlich benötigte Materialien • sauberer Behälter (z.B. ein Messbecher) • destilliertes Wasser (200-500ml) • Papiertücher zum Trocknen und Reinigen der Elektrode. 7.2 Leitfähigkeitselektrode Information Leitfähigkeitselektrode Im Lieferumfang enthalten ist eine 2301T-S (K=1,0) Leitfähigkeitselektrode mit eingebautem Temperaturfühler, der den automatischen Temperatur Ausgleich ermöglicht. Technische Spezifikationen der 2301T-S Leitfähigkeitselektrode Messbereich: 0 bis 200mS/cm, 0 –... -
Seite 18: Leitfähigkeit Kalibrierung
7.3 Leitfähigkeit Kalibrierung Kalibrierlösungen Das Messgerät erkennt die Standardkalibrierlösungsserie und die CH-Lösungsserie. Vier Standardkalibrier- lösungen werden automatisch erkannt und es kann bis zu drei Punkten kalibriert werden. Die Kalibrierungs- symbole, welche unten links auf dem Bildschirm angezeigt werden, entsprechen den Werten der Standardlösungen. -
Seite 19: Kontamination Der Standardlösungen Vermeiden
Tabelle 10 Temperaturkompensationskoeffizienten bestimmter Lösungen Messlösung Temperaturkompensationskoeffizient NaCl Lösung 2,12 %/°C 5 % NaOH Lösung 1,72 %/°C Verdünnte Ammoniaklösung 1,88 %/°C 10 % Salzsäure Lösung 1,32 %/°C 5 % Schwelfelsäure Lösung 0,96 %/°C Kontamination der Standardlösungen vermeiden Leitfähigkeit-Standardlösungen enthalten keinen Puffer. Um eine zuverlässige Messung gewährleisten zu können vermeiden Sie bitte jegliche Verschmutzung während der Nutzung. -
Seite 20: Leitfähigkeitsmessung
7.5 Leitfähigkeitsmessung Die Leitfähigkeitselektrode mit destilliertem Wasser spülen und mit sauberen Papiertüchern sanft trocken tupfen. Jetzt kann die Elektrode in die zu messende Flüssigkeit getaucht werden. Rühren Sie die Flüssigkeit behutsam mit der Elektrode. Danach die Elektrode hinstellen, z.B. mit Hilfe des Elektrodenhalters. Es kann ein paar Minuten dauern, bis sich der Messwert stabilisiert, es erscheint dann dauerhaft das Smiley Symbol auf dem Bildschirm. -
Seite 21: Wartung Und Pflege Der Leitfähigkeitselektrode
Wartung und Pflege der Leitfähigkeitselektrode 1.) Halten Sie die Leitfähigkeitselektrode immer sauber. Reinigen Sie die Elektrode vor jeder Messung mit destilliertem Wasser und lassen Sie sie trocknen. 2.) Die 2301T-S Leitfähigkeitselektrode ist mit schwarzem Platin umhüllt. Dieser Aufbau minimiert Polarisation und maximiert den Messbereich. -
Seite 22: Untermenü Leitfähigkeit
Untermenü pH P1.1. – pH Standard Pufferlösung (USA-NIST) 1. Im Messmodus: Drücken Sie um P1.0 auszuwählen, dann drücken Sie um P1.1 auszuwählen. 2. 2. Wenn Sie drücken, blinkt USA auf. Drücken Sie um den Parameter zu ändern USA→NIST, zur Bestätigung drücken. -
Seite 23: Untermenü Konfiguration
P2.3. – Temperaturkoeffizient (0,00-9,99%) 1. Drücken Sie 2.00 blinkt auf, drücken Sie um den Parameter zu ändern 0,00-9,99, zur Bestätigung drücken. 2. Drücke Sie um zu P2.4 zu gelangen. Taste bringt Sie zurück in den Messmodus. P2.4. – TDS Faktor 1. -
Seite 24: Anhang I: Parametereinstellung & Werkseinstellung
Garantie APERA INSTRUMENTS (Europe) GmbH gewährt auf dieses Produkt eine Garantie von drei Jahren (sechs Monate auf Elektroden und Kalibrierlösungen). Die Herstellergarantie beginnt ab dem Erstkaufdatum durch den ersten Endkunden (Rechnungsdatum). Die Garantie umfasst die fehlerfreie Funktion des Geräts. Sollten während... -
Seite 25: Anhang Ii: Selbstdiagnose Information
Während der Kalibrierung ist der Messwert nicht für ≥3min √ √ stabil pH-Elektrodenfehler, das Nullpotential liegt <-60 mV oder >60 mV, √ Steigung liegt <75% APERA INSTRUMENTS (Europe) GmbH Address: Wilhelm-Muthmann-Str.15 42329 Wuppertal, Germany Email: info@aperainst.de Website: www.aperainst.de Tel.: +49 202 51988998 - 25 -...
