Verwandte Anleitungen für APERA INSTRUMENTS PH950
Inhaltszusammenfassung für APERA INSTRUMENTS PH950
- Seite 1 PH950 Tisch pH-Messgerät Bedienungsanleitung PH950 Tisch pH-Messgerät EC950 Tisch Leitfähigkeitsmessgerät PC950 Tisch pH/Leitfähigkeitsmessgerät APERA INSTRUMENTS (Europe) GmbH www.aperainst.de - 1 -...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Einführung ........................ - 3 - Messparameter ....................... - 3 - Hauptfunktionen ......................- 3 - pH Messfunktionen ......................- 3 - Leitfähigkeitsmessfunktionen ..................- 3 - 2. Technische Daten ..................... - 4 - 3. Beschreibung ......................- 5 - LCD Anzeige ........................ -
Seite 3: Einführung

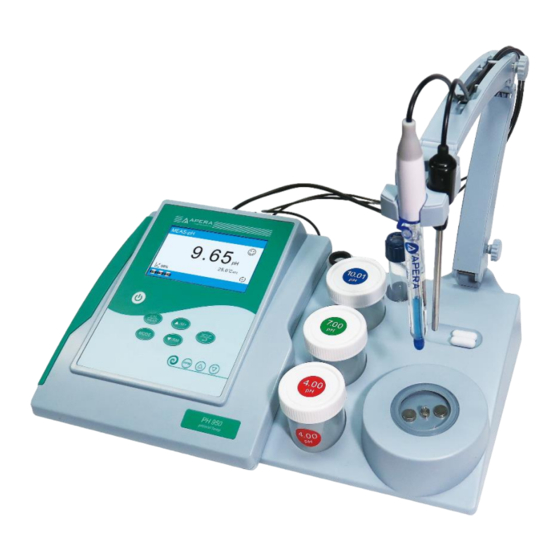

1. Einführung Vielen Dank, dass Sie sich für den APERA Instruments PH950 Tisch pH-Messgerät entschieden haben! Dieses Gerät bildet eine herausragende Kombination aus fortgeschrittenen Elektronikdesign, Elektrodentechnologie und Software-Design. PH950 ist das kosteneffektivste Tischmessgerät, das für die pH-messung von Wasserlösungen im Labor geeignet ist. -
Seite 4: Technische Daten
Modell Messbereich 0 bis 14,00 Auflösung 0,1/0,01 Genauigkeit ±0,01 ± 1 digit Kalibrierung Automatische 1- bis 3-Punkt-Kalibrierung PH950 PC950 Temperaturkompensation 0 bis 100 °C (automatisch oder manuell) Messbereich ±2000 mV Auflösung 1 mV Genauigkeit ± 0,1 % F.S. ± 1 digit Gesamt: 0 bis 200 mS/cm 0 bis 19,99 μS/cm... -
Seite 5: Beschreibung
3. Beschreibung LCD Anzeige ① Messmodus: pH ② Messwert pH Messanzeige ③ Temperaturanzeige ④ pH Elektroden Steigung ⑤ Erkannte Kalibrierlösung ⑥ Symbol für Magnetrührer ⑦ Temperaturausgleich Symbole MTC Manueller Temperaturausgleich ATC Automatischer Temperaturausgleich ⑧ Symbol für Auto- Lock Funktion ⑨ Symbol für stabilen Messwert ⑩... -
Seite 6: Tastenfeld
Abbildung 1 Tabelle 1 Tastenfeldfunktionen und Beschreibung Taste Tastendruck Funktionen Kurz Ein-/Ausschalten Messeinheit auswählen: PH950: pH→mV Kurz EC950: Cond→TDS→Salt PC950: pH→mV→Cond→TDS→Salt→pH/Cond Temperatureinstellung (bei manueller Temperaturkompensation) Lang Im Messmodus, Kalibriermodus starten Lang Abbruch im laufenden Betrieb und zurück in den Messmodus Kurz ... -
Seite 7: Anschlüsse
Anschlüsse Modell Anschluss PH950 ① ② ③ ⑥ ⑦ EC950 ④ ⑤ ⑥ ⑦ PC950 ① ② ③ ④ ⑤ ⑥ ⑦ Symbol Anschluss Stecker pH Elektrode und ORP Elektrode ① Temperatursensor (pH Messung) RCA (Cinch) ② Referenzelektrode Ф4 Bananenstecker ③... -
Seite 8: Datensätze Speichern, Abrufen, Löschen
Datensätze speichern, abrufen, löschen Speichern Wenn ein stabiler Messwert erreicht ist, drücken Sie die Taste . In der oberen rechten Ecke der Anzeige erscheint die Speichernummer , unter die der Datensatz gespeichert wurde. In Abb.4 wurde der Messwert auf Speicherplatz 12 gespeichert. Drücken Sie um weitere Datensätze zu speichern. -
Seite 9: Installation Des Multifunktions Tischsets
Installation des Multifunktions Tischsets Separate Nutzung Gekoppelte Nutzung (maximaler Abstand 35cm) Messgerät Mulifunktionstisch Verbindungsstab Verbindungskabel für den Magnetrührer Installation des flexiblen Elektrodenhalters Richtig positionieren und nach unten drücken 4. pH Messung pH-Kalibrierlösungen pH-Pufferserie Das Gerät erkennt drei Standard Pufferserien: USA, NIST und CH sowie kundenspezifische Pufferlösungen (siehe Tabelle 2). - Seite 10 Tabelle 2 pH-Standardpufferlösung Serie pH Standard Pufferserie Kalibriersymbol NIST 4,00 pH 4,01 pH 4,00 pH 3-Punkt- 7,00 pH 6,86 pH 6,86 pH Kalibrierung 10,01 pH 9,18 pH 9,18 pH Hinweis: Die Symbole für die Kalibrierungsanzeige sind Beispiele für die USA-Serie. Pufferlösungen für 3-Punkt Kalibrierung Es kann an bis zu drei Punkten kalibriert werden.
-
Seite 11: 3-Punkt-Kalibrierung
Kalibrierhäufigkeit Wie oft das Gerät kalibriert werden muss, hängt von den zu messenden Proben, Häufigkeit der Benutzung und der gewünschten Genauigkeit ab. Um eine hohe Genauigkeit (≤ ±0,02) zu gewährleisten, sollte das Gerät vor jeder Benutzung kalibriert werden; bei geringeren Anforderungen (≥... -
Seite 12: Individuelle Kalibrierung (Beispiel Mit 2,00 Und 7,30)
Die Elektrode entnehmen und erneut mit destilliertem Wasser spülen und trocken tupfen. Mit bestätigen. Wenn zwei Punktkalibrierung erforderlich ist, drücken Sie die Taste , um zum Messmodus zurückzukehren. Elektrode in pH 10,01 Lösung tauchen, vorsichtig umrühren und hinstellen bis sich der Messwert stabilisiert hat und das Symbol erscheint, die Taste drücken, um zu bestätigen. -
Seite 13: Selbstdiagnosefunktionen
Elektrode mit destilliertem Wasser abspülen und vorsichtig mit Papiertüchern abtrocknen. Taste zur Bestätigung drücken. Wenn nur eine Punktkalibrierung erforderlich ist, drücken Sie die Taste , um zum Messmodus zurückzukehren. Elektrode in die pH 7,30 Lösung tauchen. Kurz umrühren und stehenlassen bis das Symbol einen stabilen Messwert anzeigt. -
Seite 14: Ph Messung
Tabelle 4 Selbstdiagnostische Informationen über den pH-Messmodus Anzeige Fehler Maßnahmen Prüfen Sie ob die richtige Pufferlösung Falsche Pufferlösung, oder gewählt wurde buffer Prüfen Sie ob die Elektrode richtig mit dem Pufferlösung außerhalb error Sollbereichs. Gerät verbunden ist Prüfen Sie die Elektrode auf Schäden ... -
Seite 15: Wartung Und Pflege Der Ph Elektrode
pH-Isotherme Messprinzip Da der pH-Wert einer Flüssigkeit temperaturabhängig ist, erhält man genauere Messwerte, wenn Messprobe und Kalibrierlösung dieselbe Temperatur haben. Es wird empfohlen, vor der Kalibrierung die Temperatur der Pufferlösung an die erwartete Messtemperatur anzugleichen. Zurücksetzen auf die Werkseinstellung Das Gerät kann bei Bedarf auf Werkseinstellungen zurückgesetzt werden. -
Seite 16: Mv Messung
Tabelle 5 Reinigung verschiender Verschmutzungen von Glasmembran und Diaphragma Verschmutzung Reinigungslösung Anorganische Metalloxide Verdünnte Säure <1mol/l Organische Lipide Verdünntes Waschmittel (schwach basisch) Harz Makromolekular Verdünnter Alkohol, Azeton, Ether Blut Saure enzymatische Lösung (saccharated yeast tablets) Farbe Verdünnte Bleiche, Peroxide 5. mV Messung ORP Messung Drücken Sie im Messmodus die -Taste, um die Messeinheit von pH auf mV umzustellen. -
Seite 17: Ionen Messung
mit destilliertem Wasser abspülen und danach 6 Stunden konditionieren. Bei starken Verschmutzungen, bei denen sich ein Oxidationsfilm gebildet hat, die Elektrode mit Zahnpaste polieren, mit destilliertem Wasser waschen und danach 6 Stunden konditionieren. Ionen Messung Verbinden Sie die ionenselektive Elektrode (seperat erhältlich) mit dem Messgerät und tauchen sie diese in die Messlösung. - Seite 18 Tabelle 8 Standardlösungen Symbole Standardkalibrierlösung CH-Leitfähigkeitslösung 84 μS/cm 146,6 μS/cm 1413 μS/cm 1408 μS/cm 12,88 mS/cm 12,85 mS/cm 111,8 mS/cm 111,3 mS/cm Kalibrierhäufigkeit a) Das Gerät wurde bei der Herstellung bereits kalibriert und kann direkt genutzt werden b) Wir empfehlen eine Kalibrierung pro Monat Für eine bessere Genauigkeit oder bei hoher Abweichung von der Referenztemperatur (25°C) sollte einmal pro Woche kalibriert werden d) Nutzen Sie die Standardlösung um die Genauigkeit zu überprüfen.
-
Seite 19: 1-Punkt-Kalibrierung (1413Μs/Cm Als Beispiel)
Kontamination von Standardlösungen vermeiden Leitfähigkeitsstandardlösungen enthalten keinen Puffer. eine zuverlässige Messung gewährleisten zu können vermeiden Sie bitte jegliche Verschmutzung während der Nutzung. Bevor Sie die Elektrode in die Standardlösung eintauchen sollten Sie die Elektrode mit destilliertem Wasser reinigen und vorsichtig mit einem Papiertuch trocknen. Bitte gießen Sie zur Kalibrierung einen Teil der Standardlösung in ein seperates Gefäß, da es sonst schnell zur Verunreinigung dieser Kalibrierlösungen kommt und die Messungen ungenau werden. -
Seite 20: Kundendefinierte Kalibrierung (10Μs/Cm Als Beispiel)
kundendefinierte Kalibrierung (10μS/cm als Beispiel) Wählen Sie in der Parametereinstellung 2.2 User aus. Taste drücken um zum Messmodus zurückzukehren. Taste lange gedrückt halten Kalibriermodus zu starten. Elektrode mit destilliertem Wasser abspülen, vorsichtig mit einem Papiertuch abtrocknen. Drücken Sie zur Bestätigung Elektrode in 10 μS/cm Lösung eintauchen, kurz umrühren und hinstellen bis der Messwert stabil ist und Symbol erscheint. -
Seite 21: Leitfähigkeitsmessung
Tabelle 10 - Selbstdiagnose-Informationen des Leitfähigkeitsmessmodus Anzeige Fehler Maßnahmen Prüfen Sie ob die richtige Lösung gewählt wurde Falsche Leitfähigkeitslösung, buffer Prüfen Sie ob die Elektrode richtig mit dem oder die Pufferlösung ist error Gerät verbunden ist außerhalb des Sollbereichs. ... -
Seite 22: Wartung Und Pflege Der Leitfähigkeitselektrode
Beziehung zwischen TDS, Salzgehalt und Leitfähigkeit Das Gerät muss nur im Leitfähigkeit-Modus kalibriert werden und kann dann auf TDS oder Salzgehalt umgeschaltet werden. Der Umrechnungsfaktor zwischen Salzgehalt und Leitfähigkeit ist 0,5. Der Umrechnungsfaktor zwischen TDS und Leitfähigkeit liegt bei 0,40 – 1,00, welcher in der Parametereinstellung 2.6 eingestellt werden kann. -
Seite 23: Parametereinstellung
7. Parametereinstellung Hauptmenü und Untermenü pH Untermenü Hauptmenü Conductivity/TDS Untermenü Einstellung Untermenü Abbildung 14 Bedienung Drücken Sie um ins Hauptmenü zu gelangen→mit oder Unterpunkt auswählen →Drücken Sie öffnet Untermenü →Zur Auswahl im Untermenü mit oder →Mit Parameterauswahl bestätigen→Drücken Sie oder um den Parameter zur ändern →Mit bestätigen→... -
Seite 24: Parameterübersicht
Parameterübersicht Hauptmenü Nummer Parameter Einstellgröße Parameter Werkeinstellung pH Standard Pufferlösung CH-USA-NIST-User Auflösung 0,01 – 0,1 0,01 Letzte Kalibrierungsdaten View Auf Werkeinstellung zurücksetzen No/Yes Zellkonstante 10/1,0/0,1 Auswahl Kalibrierungspufferserie CH-Standard-User Standard Letzte Kalibrierungsdaten View Referenztemperatur 15-30 ℃ 25 ℃ Cond./TDS Temperaturkompensationsfaktor 0,00-10,00 % 2,0 % TDS faktor 0,40-1,00... -
Seite 25: Spezifikation
In diesem Fall drücken Sie bitte die Taste , um erneut zu speichern. 9. Lieferumfang Inhalt Menge PH950 EC950 PC950 PH950 Tisch pH-Messgerät √ √ EC950 Tisch EC-Messgerät √ PC950 Tisch pH/EC- Messgerät 606 Magnetrührer inkl. flexiblen Elektrodenhalter √... -
Seite 26: Garantie
10. Garantie APERA INSTRUMENTS (Europe) GmbH gewährt auf dieses Produkt eine Garantie von drei Jahren (sechs Monate auf Elektroden). Die Herstellergarantie beginnt ab dem Erstkaufdatum durch den ersten Endkunden (Rechnungsdatum). Die Garantie umfasst die fehlerfreie Funktion des Geräts. Sollten während der Garantiezeit Mängel des Produktes herausstellen, die auf Herstellungs- oder Verarbeitungsfehlern beruhen, so wird APERA... -
Seite 27: Leitfähigkeitselektrodenempfehlung Für Spezifische Anwendungsbereiche
Unterer Messbereich (0 bis 200μS/cm), K=0,1 DJS-0.1-C, DJS-0.1-F z.B. mehrfach destilliertes Wasser, * Besuchen Sie http://www.aperainst.de/products/electrode/ oder schreiben Sie uns info@aperainst.de für weitere Informationen. APERA INSTRUMENTS (Europe) GmbH Address: Wilhelm-Muthmann-Str.15 42329 Wuppertal, Germany Email: info@aperainst.de Website: www.aperainst.de Tel.: +49 202 51988998 - 27 -...
