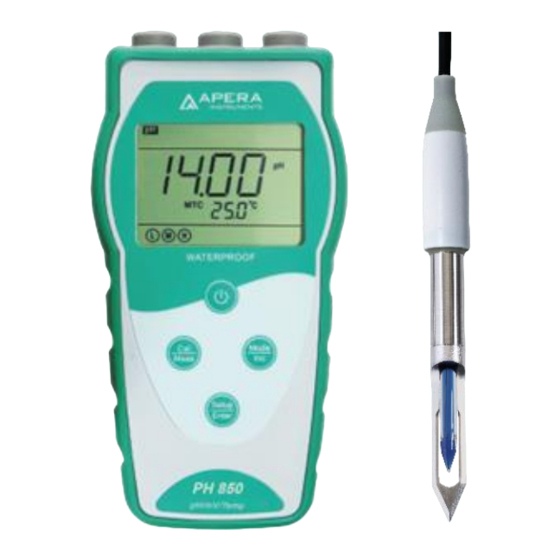

- Seite 1 PH850-BS tragbares pH Messgerät Bedienungsanleitung PH 850 tragbares pH Messgerät EC 850 tragbares Leitfähigkeitsmessgerät PC 850 tragbares pH/Leitfähigkeitsmessgerät APERA INSTRUMENTS (Europe) GmbH www.aperainst.de - 1 -...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung ......................- 3 - Messparameter ......................- 3 - Hauptfunktionen ......................- 3 - pH Messfunktionen (für PH850 und PC850) ..............- 3 - Leitfähigkeitsmessfunktionen (für EC850 und PC850) ..........- 3 - Technische Daten ....................- 4 - Beschreibung ...................... -
Seite 3: Einführung
Dieses Gerät bildet eine herausragende Kombination aus fortgeschrittenen Elektronikdesign, Elektrodentechnologie und Software-Design. Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, um die korrekte Benutzung und Pflege zu gewährleisten. Apera Instruments behält sich das Recht vor, den Inhalt dieser Anleitung ohne vorherige Ankündigung zu ändern. 1.1 Messparameter... -
Seite 4: Technische Daten
Technische Daten Technische Daten Modell Messbereich 0,00 bis 14,00 Auflösung 0,1/0,01 Genauigkeit ±0,01 ±1 digit PH850 Temperaturkompensation 0 bis 100 °C (automatisch oder manuell) PC850 Messbereich ±1.000 mV Auflösung 1 mV Genauigkeit ±0,2 % F.S. ± 1 digit 0 bis 200 mS/cm: (0,00~19,99) μS/cm;... -
Seite 5: Beschreibung
Beschreibung 3.1 LCD Anzeige HOLD ⑬ Abbildung-2 (1) — Symbole für verschiedene Messparameter (2) — Messwert (3) — Meldungen im speziellen Messmodus (4) — Messeinheit (5) — Temperatureinheit (°C und °F) (6) — Messeinheit (7) —Vorgeschlagener Kalibrierwert oder erkannte Kalibrierlösung, Fehlermeldungen (8) —... -
Seite 6: Anschlüsse
Tastenfeld Operationen: Kurz drücken ----- <1,5 s; Lange drücken----- >1,5 s. Hinweis: Während Kalibrierung oder Parametereinstellung ist die -Taste nicht belegt. Zum Ausschalten erst -Taste drücken, um in den Messmodus zurückzukehren. Danach kann das Gerät mit -Taste ausgeschaltet werden. Tabelle 1 Tastenfeldfunktionen und Beschreibung Taste Tastendruck Funktionen... -
Seite 7: Anzeige
Bestätigung drücken Sie Taste pH Messung 4.1 pH-Elektroden Information Im Lieferumfang von PH850-BS enthalten ist eine LabSen®763 kombinierte pH-Glaselektrode mit eingebautem Temperaturfühler, der den automatischen Temperaturausgleich ermöglicht. Die Ummantelung der Elektrode besteht aus Edelstahl und ist damit voll lebensmitteltauglich. Die pH- Elektrode hat zwei Anschlüsse: einen BNC-Stecker für den pH-Wert;... -
Seite 8: Ph-Kalibrierung
4.2 pH-Kalibrierung 4.2.1 pH-Standardpufferlösungen Das Gerät erkennt zwei Standard Pufferserien: USA und NIST (siehe Tab.3) Tabelle-3 pH-Standardpuffer pH-Standard Pufferserien Symbole NIST 4,00 4,01 7,00 6,86 3-Punkt Kalibrierung 10,01 9,18 4.2.2 3-Punkt Kalibrierungslösungen Es kann bis zu drei Punkten kalibriert werden. Der erste Kalibrierpunkt ist immer der neutrale pH- Wert (7,00 oder 6,86). -
Seite 9: 3-Punkt-Kalibrierung
d) Bei hohem Temperaturunterschied zwischen der Messprobe und der zuletzt verwendeten Pufferlösung 4.3 3-Punkt-Kalibrierung Drücken Sie Taste um den Kalibriermodus zu starten. Auf der LCD Display erscheint oben rechts “CAL 1” und unten rechts “7.00”. pH7,00 ist die vorgeschlagene Standardpufferlösung für den ersten Kalibrierpunkt. -
Seite 10: Ph-Wert Messung
Kalibrierungen erscheinen unten links auf der Anzeige. Hinweise: (a) Wenn ein Kalibrierpunkt bestätigt ist, wird das Messgerät automatisch in den Messmodus wechseln. (b) Wenn Sie den Kalibrierwert bestätigen obwohl der Wert noch nicht stabil ist (angezeigt durch Symbol ), erscheint Er 2. (c) Um den Kalibriermodus zu verlassen, drücken Sie Taste 4.4 pH-Wert Messung Die Aufbewahrungsflasche abschrauben und bei Seite stellen (die KCl- Lösung NICHT ausschütten). -
Seite 11: Ph Isotherme
Tabelle-5 Selbstdiagnose Anzeige Fehler Maßnahmen 1. Prüfen Sie, ob die richtige Pufferlösung Falsche Pufferlösung, oder die ausgewählt wurde Pufferlösung ist außerhalb des 2. Prüfen Sie, ob die Elektrode richtig mit dem Sollbereichs. Gerät verbunden ist 3. Prüfen Sie die Elektrode auf Schäden Während der Kalibrierung Drücken Sie erst Tasten , wenn ein stabiler... -
Seite 12: Glasmembran Erneuern
Nach der Messung erst die Elektrode mit destilliertem Wasser abspülen und behutsam trocken Tupfen, dann in den Deckel stecken und diesen danach fest auf die Flasche schrauben. Falls die 3M KCl Lösung trübe oder schimmlig erscheint, muss sie ersetzt werden. Die Elektrode darf NICHT in aufbereitetem oder destilliertem Wasser, Salzwasserlösung, Fluoridlösung oder organischen Lipiden gelagert werden. -
Seite 13: Mv Messung
mV Messung 5.1 ORP Messung Drücken Sie im Messmodus die Taste , um die Messeinheit von pH auf mV umzustellen. Verbinden Sie die ORP- Elektrode (301Pt-C ORP-Elektrode ist separat erhältlich) mit dem Gerät und tauchen Sie die Elektrode in die Messprobe. Rühren Sie behutsam mit der Elektrode und stellen Sie sie für eine Weile hin, bis der Messwert sich stabilisiert. -
Seite 14: Leitfähigkeit Kalibrierung
Flüssigkeit zu eliminieren und die Reaktion und Stabilität zu verbessern. Die Leitfähigkeitselektrode hat einen BNC Stecker. 6.1.2 Zellkonstante Das Messgerät kann mit Elektroden mit drei verschiedenen Zellkonstanten kombiniert warden (K=0,1, K=1,0 und K=10,0). Je nach Messbereich sind verschiedene Zellkonstanten sinnvoll (siehe Tabelle 8). -
Seite 15: Referenztemperatur
6.2.3 Referenztemperatur Die Werkeinstellungstemperatur beträgt 25 °C. Andere Referenztemperaturen können manuell in dem Bereich von 15 °C bis 30 °C eingestellt werden (Parametereinstellung 2.2). 6.2.4 Temperaturekoeffizient Der voreingestellte Temperaturkompensationskoeffizient des Messgeräts beträgt 2,0%/°C. Leitfähigkeitstemperaturkoeffizient unterscheidet sich jedoch je nach Art und Konzentration der Lösung. -
Seite 16: Beziehung Zwischen Tds Und Leitfähigkeit
Messmodus zurück. Unten rechts erscheint Symbol für die durchgeführte Kalibrierung. 3) Für mehrere Kalibrierpunkte wiederholen Sie bitte die Schritte 1.) – 2.). Sie können dieselbe kalibrierung so lange durchführen, bis ein stabiler Messwert erreicht ist. Hinweise: Wenn Sie den Kalibrierwert bestätigen obwohl der Wert noch nicht stabil ist (angezeigt durch Symbol ), erscheint Er 2. -
Seite 17: Wekseinstellung
Während der Kalibrierung Drücken Sie erst Taste wenn ein gedrückt, bevor sich der stabiler Messwert angezeigt wird Messwert stabilisiert hat 1.Stellen Sie sicher, dass sich keine Luftblasen Während der Kalibrierung ist der in der Elektrode befinden Messwert nicht für ≥3min stabil 2.Bei alter Elektrode tauschen Sie die Elektrode aus 6.4.2 Wekseinstellung... - Seite 18 Hauptmenü Untermenü pH P1.1 pH Standard Pufferlösung P1.2 Auflösung P1.3 Messstabilität P1.4 Werkseinstellung Untermenü Leitfähigkeit P2.1 Zellkonstante P2.2 Referenztemperatur P2.3 Temperaturkoeffizient P2.4 TDS Faktor P2.5 Werkseinstellung Untermenü Konfiguration P3.1 Temperatureinheit P3.2 Automatische Ausschalt- Funktion P3.3 Auto-Lock Funktion 7.2.1 Untermenü pH P1.1.
-
Seite 19: Untermenü Leitfähigkeit
P1.4. –Werkseinstellung (No – Yes) 1. Drücken Sie , drücken Sie um Parameter zu ändern Nein→Ja, zur Bestätigung drücken. Der Messmodus wird automatisch gestartet. 2. Drücken Sie um den Messmodus zu starten. 7.2.2 Untermenü Leitfähigkeit P2.1. –Zellkonstante (1,0-10,0-0,1) 1. Im P2.0 Modus, drücken Sie um P2.1 auszuwählen. -
Seite 20: Untermenü Konfiguration
Messmodus zu starten. Garantie APERA INSTRUMENTS (Europe) GmbH gewährt auf dieses Produkt eine Garantie von drei Jahren (sechs Monate auf Elektroden). Die Herstellergarantie beginnt ab dem Erstkaufdatum durch den ersten Endkunden (Rechnungsdatum). Die Garantie umfasst die fehlerfreie Funktion des Geräts. -
Seite 21: Lieferumfang
Lieferumfang Inhalt Anzahl PH850-BS EC850 PC850 PH 850 tragbares pH Messgerät √ EC 850 tragbares √ Leitfähigkeitsmessgerät PC 850 tragbares √ pH/Leitfähigkeitsmessgerät LabSen763 √ 201T-F 3-in-1 pH-Elektrode √ 2301T-S Leitfähigkeitselektrode √ √ pH Kalibrierlösungen Je 1 √ √ (4,00/7,00/50 mL) Leitfähigkeitskalibrierlösungen... -
Seite 22: Anhang Ii: Parametereinstellung & Werkseinstellung
Auf Werkseinstellung P2.5 No－Yes zurücksetzen P3.1 Temperatureinheit °C °C－°F P3.0 Automatische P3.2 10－20－30－On Konfiguration Ausschalt-Funktion P3.3 Auto-Lock Funktion OFF - On APERA INSTRUMENTS (Europe) GmbH Address: Wilhelm-Muthmann-Str.15 42329 Wuppertal, Germany Email: info@aperainst.de Website: www.aperainst.de Tel.: +49 202 51988998 - 22 -...
