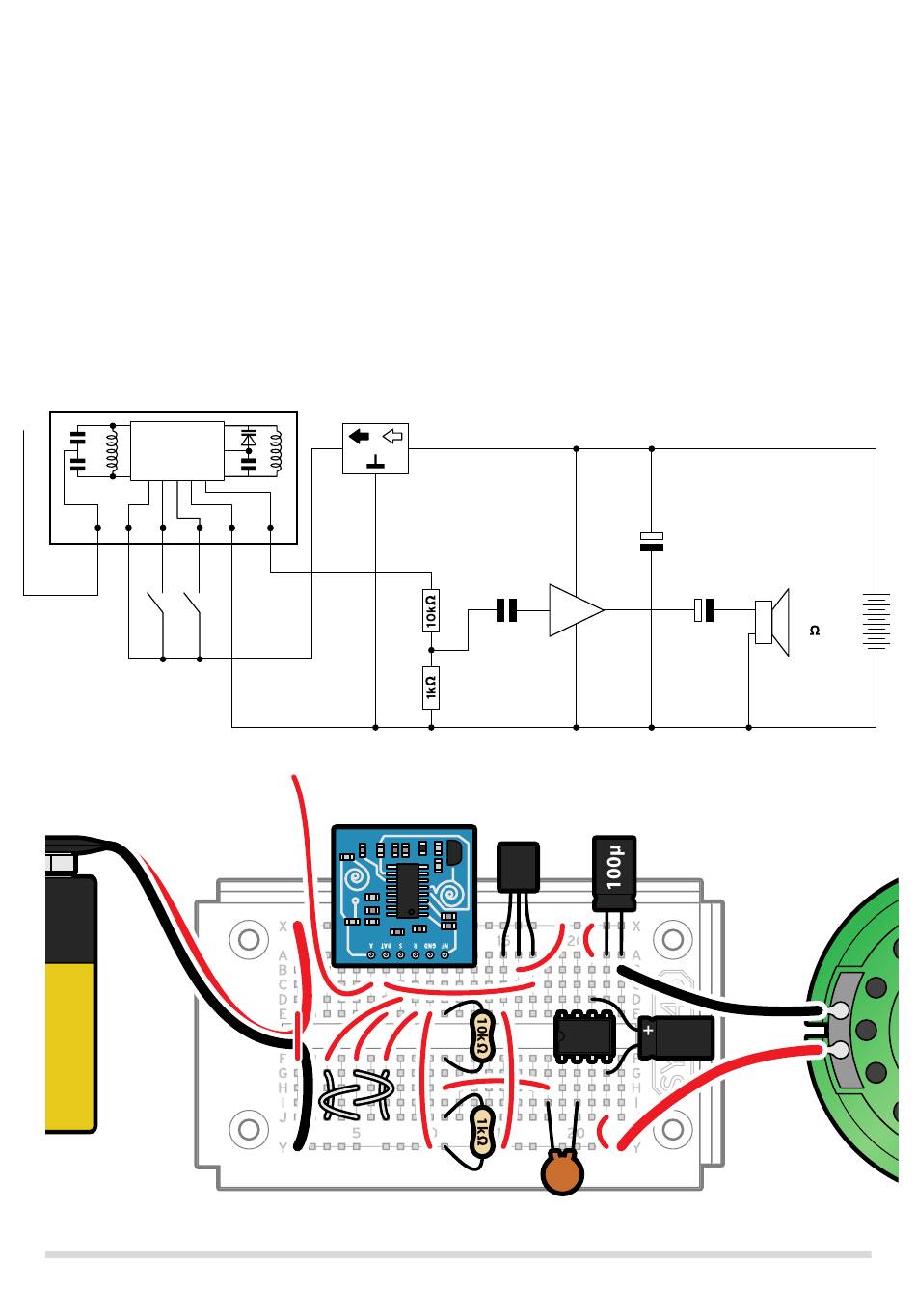

knapp unterhalb von 87,5 MHz ein. Tatsächlich befindet sich noch ein zusätz -
licher Kondensator mit 100 nF auf der Platine, der die aktuelle Abstimm -
spannung hält. Dieser Kondensator wird durch den Reset-Taster entladen.
Mit jedem Druck auf den Scan-Taster beginnt ein neuer Suchlauf. Eine größere
Gleichspannung zwischen dem Pluspol (BAT) und dem R-Eingang erhöht die
Frequenz. Die Abstimmspannung ändert sich dabei so lange, bis ein neuer
Sender gefunden wird. Die automatische Frequenzregelung (AFC, Automatic
Frequency Control) sorgt dafür, dass die Frequenz bei einer eventuellen
Abweichung passend nachgeregelt wird.
Ant
TDA7088
A
BAT
S
+
V
7530
+3V
R
GND
NF
+9V
6
LM
2
386
100nF
4
75
30
LM386
100n
18
100µF
5
+
-
100µF
+
100µ
+
LS
9V
8
