Tchibo 317 612 Bedienungsanleitung

Powerbank-radio
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

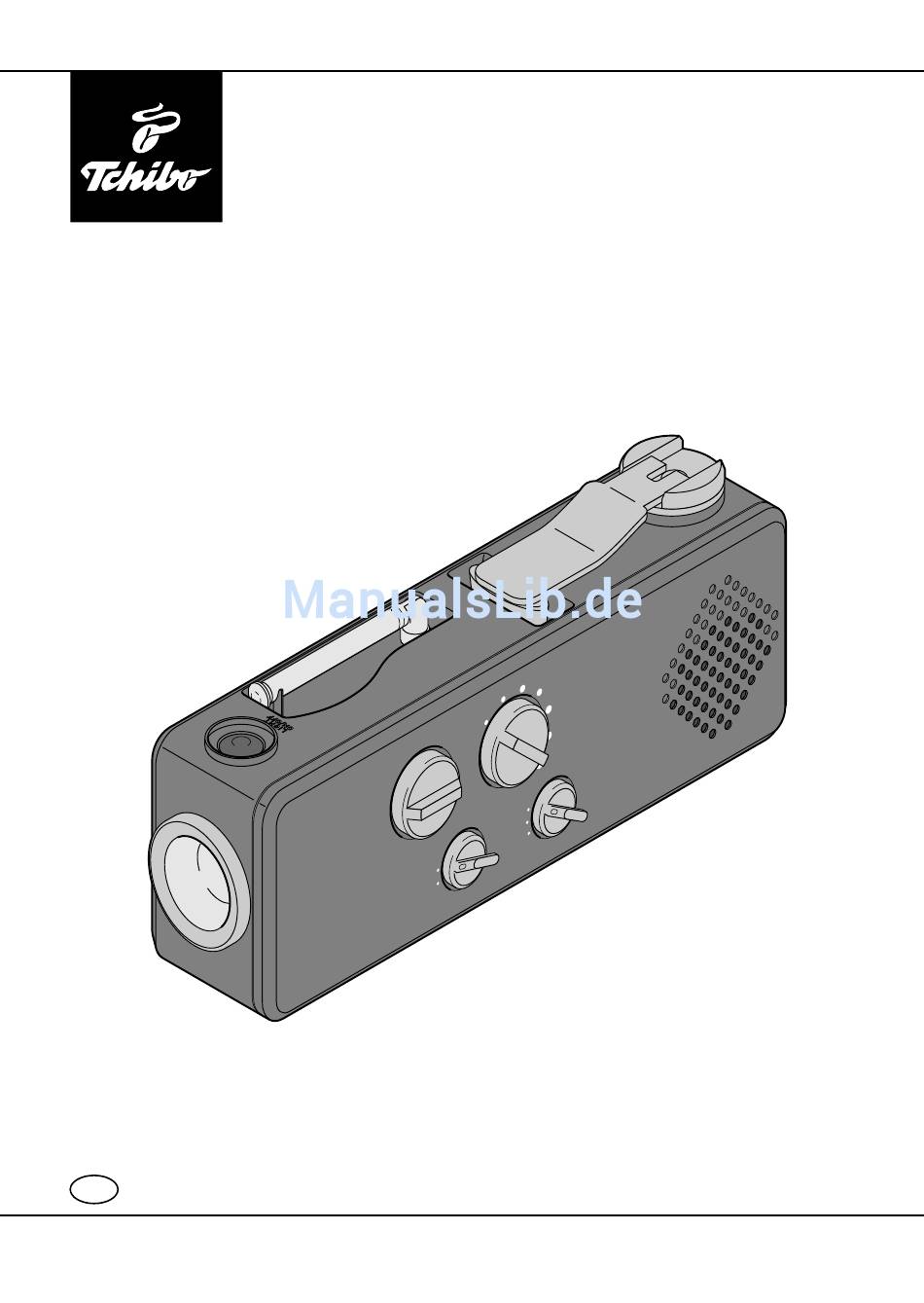

Powerbank-Radio
de
Bedienungsanleitung und Garantie
Tchibo GmbH D-22290 Hamburg · 81455HB43XV · 2015-02
F
O F
4
1 0 0 1 0
1 0 6
9 6
1 0 8
9 4
9 2
M E
L U
V O
8 8
R
W E
F
P O
F M
O F
z
M H
S I N
B D
B
G
U S
U S
N I N
T
O U
T U
D C
F M
X
A U

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Tchibo 317 612

Inhaltszusammenfassung für Tchibo 317 612

  • Seite 1 Powerbank-Radio 1 0 0 1 0 1 0 6 1 0 8 S I N N I N Bedienungsanleitung und Garantie Tchibo GmbH D-22290 Hamburg · 81455HB43XV · 2015-02...

  • Seite 2: Ihr Tchibo Team

    Dies macht das Radio zum optimalen Begleiter in der freien Natur, bei Wanderungen oder Fahrradtouren. Die eingebaute Leuchte bildet dazu eine perfekte Ergänzung. Das Gerät bietet Ihnen aber auch die Möglichkeit, den integrierten Akku per USB aufzuladen. Wir wünschen Ihnen viel Freude mit diesem Artikel. Ihr Tchibo Team www.tchibo.de/anleitungen...

  • Seite 3: Inhaltsverzeichnis

    10 Powerbank-Radio-Akku durch Drehen der Kurbel laden 12 Radio-Betrieb 12 Externes Audio-Gerät anschließen 13 Leuchte 14 Akkubetriebene mobile Geräte laden 15 Kabel aufbewahren 15 Pflege 16 Technische Daten 17 Störung / Abhilfe 18 Entsorgen 19 Garantie 20 Tchibo Service Center und Kundenberatung...

  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie den Artikel nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Bewahren Sie diese Anleitung zum späteren Nachlesen auf. Bei Weitergabe des Artikels ist auch diese Anleitung mitzu- geben.
  • Seite 5 WARNUNG vor Brand • Stellen Sie keine offenen Brandquellen, wie z.B. brennende Kerzen, auf oder unmittelbar neben das Gerät. • Decken Sie das Gerät nicht mit Zeitungen, Tischdecken, Gardinen o.Ä. ab. Halten Sie um das Gerät einen Abstand von mindestens 5 cm frei. Sonst kann es zu einer Überhitzung im Gerät kommen.
  • Seite 6 • Das Gerät ist bei geschlossenem Aufbewahrungsfach und geschlossener Abdeckung gegen Spritzwasser geschützt. Tauchen Sie das Gerät jedoch nicht in Wasser oder andere Flüssigkeiten ein, es kann dabei beschädigt werden. • Die eingebaute LED kann und darf nicht gewechselt werden. •...

  • Seite 7: Auf Einen Blick (Lieferumfang)

    Auf einen Blick (Lieferumfang) Vorderseite Teleskopantenne Ein-/Aus- und Senderwahlregler TUNING Lautstärkeregler VOLUME Kurbel 94 96 100 104 Leuchte TUNING VOLUME POWER USB DC IN DC OUT Funktionsschalter FM / AUX Funktionsschalter Laut- POWER OFF / USB DC IN / USB DC OUT sprecher Weiterer Lieferumfang (nicht abgebildet): 1 x USB-Verbindungskabel...
  • Seite 8 Rückseite Ladekontroll leuchte Anschlussbuchse für externe Audio-Geräte AUX Verschluss für Aufbewahrungsfach Aufbewahrungsfach für Audio- und USB-Verbindungskabel Abdeckung Lade-Anschlussbuchse für Powerbank-Radio USB DC IN Lade-Anschlussbuchse für externe mobile Geräte USB DC OUT...

  • Seite 9: Inbetriebnahme

    Inbetriebnahme Um Schäden am Akku zu vermeiden, ist dieser bei Lieferung nur halb aufgeladen. Laden Sie den Akku vor dem ersten Gebrauch (über USB) solange, bis die rote Ladekontrollleuchte erlischt. Powerbank-Radio-Akku über USB laden 1. Stellen Sie den POWER Funktionsschalter USB DC IN auf USB DC IN.

  • Seite 10: Powerbank-Radio-Akku Durch Drehen Der Kurbel Laden

    5. Stellen Sie den POWER Funktionsschalter USB DC IN anschließend auf DC OUT POWER OFF. Ein normaler Ladevorgang (über USB) dauert bei leerem Akku ca. 5 Stunden. Sobald der Akku vollständig geladen ist, erlischt die Ladekontrollleuchte. Die Betriebszeit für Radio und Leuchte beträgt ca.
  • Seite 11 100 Umdrehungen = 3 Minuten Strom Die Ladekontroll- Ladekontroll- leuchte auf der leuchte Rückseite leuchtet während die Kurbel gedreht wird. 3. Klappen Sie anschließend die Kurbel wieder in die dafür vorge - sehene Aussparung im Gerät. 1 0 0 1 0 1 0 6 1 0 8 S I N...

  • Seite 12: Radio-Betrieb

    Radio-Betrieb 1. Stellen Sie die Funk- POWER tionsschalter auf USB DC IN USB DC IN und FM. DC OUT 2. Drehen Sie den Ein-/Aus- und Lautstärkeregler VOLUME über den Widerstand hinaus nach rechts und regulieren Sie die Lautstärke. 3. Stellen Sie mit dem Senderwahlregler TUNING den gewünschten Sender ein.

  • Seite 13: Leuchte

    2. Stecken Sie den einen Stecker des Audio-Kabels in die AUX-Buchse am Radio. 3. Stecken Sie den anderen Stecker des Audio-Kabels in die Kopfhöreranschlussbuchse des externen Gerätes. 4. Drehen Sie den Ein-/Aus- und Lautstärkeregler VOLUME über den Widerstand hinaus nach rechts und regulieren Sie die Lautstärke.

  • Seite 14: Akkubetriebene Mobile Geräte Laden

    2. Drücken Sie den Ein-/Ausschalter 1 0 0 1 0 für die Leuchte, um 1 0 6 1 0 8 die Leuchte ein- S I N N I N bzw. auszuschalten. Akkubetriebene mobile Geräte laden Beachten Sie auch die Bedienungsanleitung Ihres mobilen Gerätes.

  • Seite 15: Kabel Aufbewahren

    Kabel aufbewahren Drehen Sie den Verschluss am Aufbewahrungsfach mehrere Male in Richtung OPEN, bis Sie die Fach-Abdeckung abnehmen können. Positionieren Sie die Kabel wie oben abgebildet in der Fach-Abdeckung. Setzen Sie die Fach-Abdeckung wieder auf und drehen Sie den Verschluss in Richtung CLOSE handfest zu. Pflege Wischen Sie das Gerät mit einem weichen, trockenen Tuch sauber.

  • Seite 16: Technische Daten

    Frequenzbereich: 87,5 - 108 MHz Schutzart: IPX4 Umgebungstemperatur: +10 bis +40 °C Made exclusively for: Tchibo GmbH, Überseering 18, 22297 Hamburg, Germany www.tchibo.de Im Zuge von Produktverbesserungen behalten wir uns technische und optische Veränderungen am Artikel vor. Störung / Abhilfe Keine Funktion •...
  • Seite 17 Kein Ton im • Ist das Radio eingeschaltet? Radio-Modus • Ist die Wiedergabe zu leise? • Ist der Akku geladen? • Stehen die Funktionsschalter auf USB DC IN und FM? Kein Ton im • Ist die Wiedergabe zu leise? AUX-Modus •...

  • Seite 18: Entsorgen

    Entsorgen Der Artikel, seine Verpackung und der eingebaute Akku wurden aus wertvollen Materialien hergestellt, die wiederver- wertet werden können. Dies verringert den Abfall und schont die Umwelt. Entsorgen Sie die Verpackung sortenrein. Nutzen Sie dafür die örtlichen Möglichkeiten zum Sammeln von Papier, Pappe und Leicht ver packungen.

  • Seite 19: Garantie

    Garantie Die Tchibo GmbH übernimmt 3 Jahre Garantie ab Kaufdatum. Tchibo GmbH, Überseering 18, 22297 Hamburg, Germany Innerhalb der Garantiezeit beheben wir kostenlos alle Material- oder Herstellfehler. Voraussetzung für die Gewährung der Garantie ist die Vorlage eines Kaufbelegs von Tchibo oder eines von Tchibo autorisier ten Vertriebs partners.

  • Seite 20: Tchibo Service Center Und Kundenberatung

    Tchibo Service Center und Kundenberatung 317 612 Artikelnummer: Deutschland Österreich Schweiz Deutschland 0800 - 33 44 99 5 (kostenfrei) TCHIBO FAX: 0800 - 40 41 00 9 SERVICE CENTER (kostenfrei) Montag – Sonntag Erfurter Höhe 105 (auch an Feiertagen) 99610 Sömmerda von 8.00 bis 22.00 Uhr...
  • Seite 21 DHL-Versandschein – nur innerhalb Deutschlands 1. Schneiden Sie dieses Blatt aus. 2. Schreiben Sie Ihren Namen und Ihre Adresse darauf. 3. Kleben Sie das Blatt auf Ihr Paket. 4. Bringen Sie das Paket zur Post, lassen eine Paketnummer aufbringen und versenden es kostenfrei per DHL.
  • Seite 23 Service-Scheck Bitte den Scheck in Blockschrift ausfüllen und mit dem Artikel einsenden. Name Straße, Nr. PLZ, Ort Land Tel. (tagsüber) Liegt kein Garantiefall vor: (bitte ankreuzen) Artikel bitte unrepariert zurücksenden. Bitte Kosten voranschlag erstellen, wenn Kosten von über EUR 10,-/SFR 17,- entstehen.
  • Seite 24 Service-Scheck Bitte den Scheck in Blockschrift ausfüllen und mit dem Artikel einsenden. 317 612 Artikelnummer: Deutschland Österreich Schweiz Fehlerangabe Kaufdatum Datum/Unterschrift...
