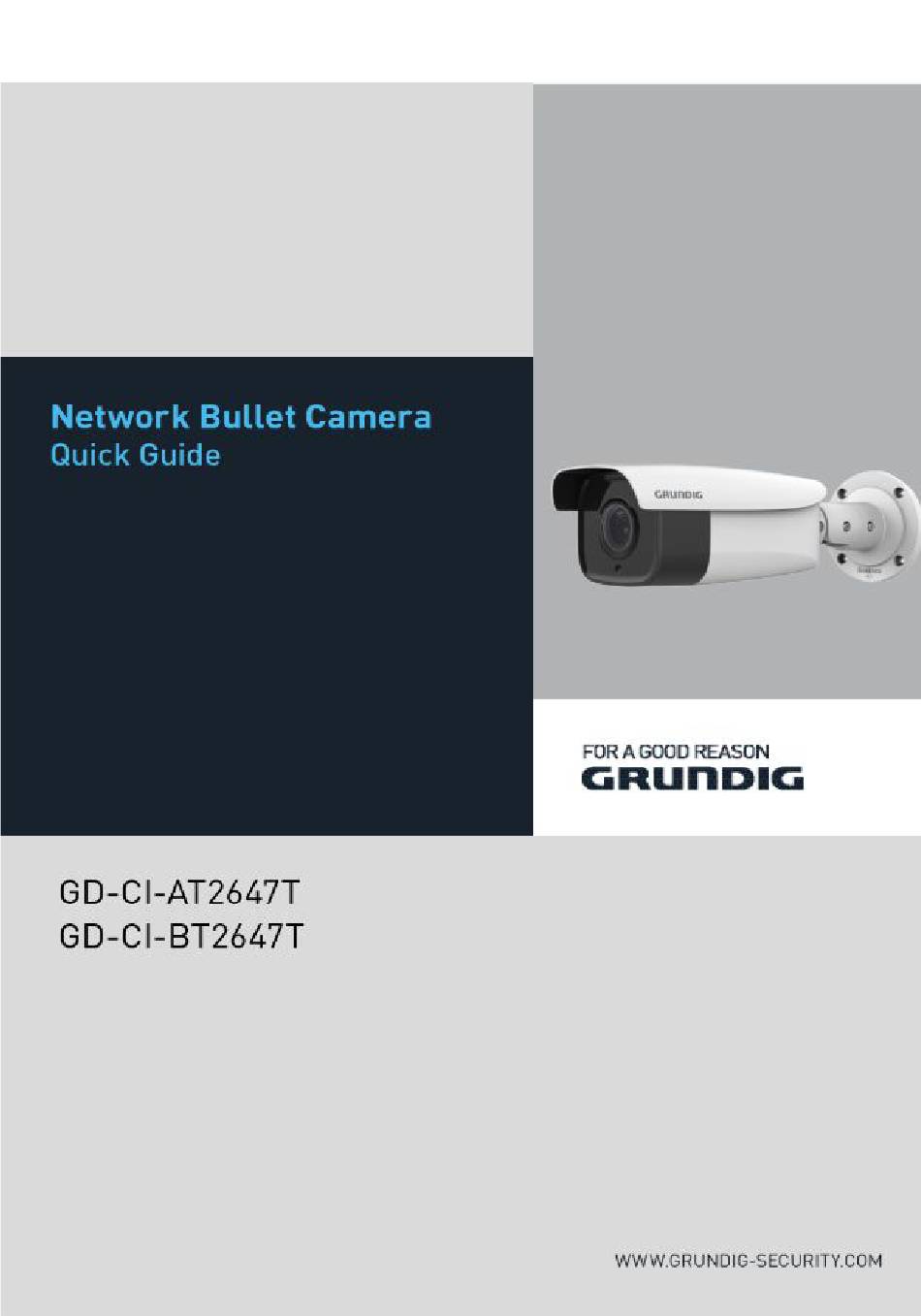

Grundig GD-CI-AT2647T Kurzanleitung

Grundig GD-CI-AT2647T Kurzanleitung

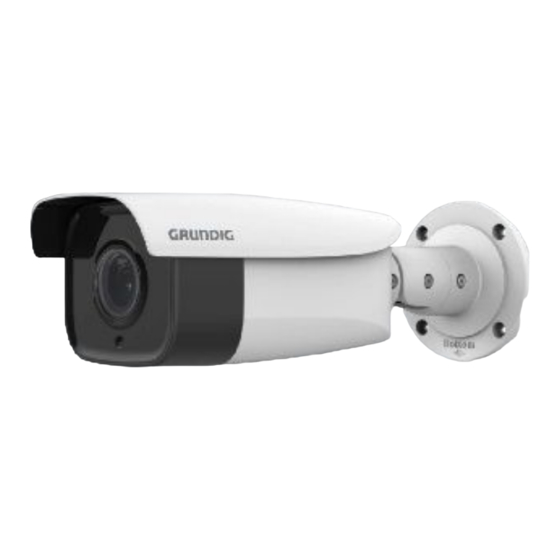

Network bullet camera
Vorschau ausblenden Andere Handbücher für GD-CI-AT2647T:

Werbung

0

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Grundig GD-CI-AT2647T

  • Seite 2 Die aktuellste Version finden sie unter WWW.GRUNDIG-SECURITY.COM Haftungsbeschränkung / Haftungsausschluss Abetechs GmbH (Grundig Security) veranlasst alle notwendigen Schritte, um die Vollständigkeit und Korrektheit der Inhalte dieses Dokumentes zu überprüfen. Alle Angaben sind jedoch ohne förmliche Gewährleistung. Die Verwendung dieses Dokumentes und die daraus entstehenden Folgen liegen ausschließlich in der eigenen...
  • Seite 3: Open Source Lizenzinformationen

    Das Urheberrecht an diesem Dokument ist vorbehalten. Dieses Dokument darf ohne ausdrückliche Genehmigung weder ganz noch teilweise vervielfältigt, verbreitet oder verändert werden. OPEN SOURCE LIZENZINFORMATIONEN Die mit Grundig-Produkten gelieferten Softwarekomponenten können urheberrechtlich geschützte Software enthalten, die unter verschiedenen Open-Source-Softwarelizenzen lizenziert ist. Detaillierte Informationen zu den enthaltenen Open-Source- Softwarepaketen, den verwendeten Paketversionen, Lizenzinformationen und vollständigen Lizenzbedingungen finden Sie...
  • Seite 4: Sicherheitshinweise

    Sie können den vollständigen entsprechenden Open-Source-Teil eines bestimmten Produkts von uns für einen Zeitraum von drei Jahren nach unserer letzten Lieferung dieses Produkts erhalten, indem Sie eine E-Mail an folgende Adresse senden: info@grundig-security.com Sicherheitshinweise Stellen Sie sicher, dass Sie nur das Netzteil verwenden, das im Datenblatt des Produkts angegeben ist.
  • Seite 5 Batterietyp, der vom Hersteller empfohlen wird. Unsachgemäßer Gebrauch oder Austausch der Batterie kann zur Explosion führen. Verwenden Sie kein Zubehör, das nicht von GRUNDIG empfohlen wird. Modifizieren Sie das Produkt in keiner Weise. Wenn das Produkt zu riechen beginnt oder Rauch aus dem Gerät austritt, schalten Sie das Produkt sofort aus und trennen Sie es vom Stromnetz, um Feuer oder Stromschläge zu vermeiden.
  • Seite 6 Wenn das Produkt IR unterstützt, müssen Sie einige Vorkehrungen treffen, um eine IR-Reflexion zu verhindern. Stellen Sie das Produkt nicht in der Nähe von reflektierenden Oberflächen von Objekten auf, da dies zu Reflexionen führen kann. Wenn das Produkt über eine Kuppelabdeckung verfügt, entfernen Sie die Schutzfolie erst nach der Installation, um Staub und Fett auf der Kamera zu vermeiden, die zu Reflektionen führen können.
  • Seite 7: Inhaltsverzeichnis

    Inhalt 1 Einleitung ..................7 1.1 ANPR Kamera Überblick ..........7 1.2 Typisches Anwendungsszenario ........7 1.2.1 Zufahrsüberwachung ..........7 1.2.2 Straßenverkehrsüberwachung ......8 2 Installation ................... 9 2.1 Bevor Sie anfangen ............9 2.2 Objektivauswahl .............. 9 2.3 Montagewinkel ............. 11 2.4 Zufahrtsüberwachungsanwendung .......
  • Seite 8: Einleitung

    1 Einleitung ANPR Kamera Überblick Automatische Nummernschilderkennung (ANPR) Kameras erkennen vorbeifahrende Fahrzeuge und erfassen die Nummernschilder. Um die maximale Erkennungsgenauigkeit für Kennzeichen zu erhalten, müssen Sie die ANPR-Kamera ordnungsgemäß installieren, um ein klares Bild zu erhalten. Typisches Anwendungsszenario 1.2.1 Zufahrsüberwachung Um Nummernschilder bei der Einfahrt zu erkennen, empfiehlt es sich, die Kamera auf beiden Seiten der Schranke zu installieren.
  • Seite 9: Straßenverkehrsüberwachung

    1.2.2 Straßenverkehrsüberwachung Um zwei Fahrspuren zu erkennen, empfiehlt es sich, die Kamera in der Mitte zu installieren, und die Fahrzeuggeschwindigkeit sollte niedriger als 60 km / h sein. Wenn die Geschwindigkeit höher als 60 km / h ist, wird empfohlen, nur eine Spur zu detektieren.
  • Seite 10: Installation

    2 Installation 2.1 Bevor Sie anfangen Der Montagebedingungen der Kamera sollten die folgenden Anforderungen erfüllen: Stellen Sie sicher, das kein Baum oder andere Gegenstände die  Fahrzeuge verdecken. Wenn Sie eine Kamera mit einem CS-Mount-Objektiv verwenden,  verwenden Sie ein festes Objektiv. Mit größerer Fokustiefe ist die feste Linse besser für die Kennzeichenerkennung geeignet.
  • Seite 11 Schritte: 1. Definieren Sie den Erkennungsabstand Ihrer Szene. Hinweis: Um den Erkennungsabstand zu erhalten, müssen Sie die Kamerahöhe (H) definieren. Der Erfassungsbereich (L) kann mit der Gleichung L = cot 30 ° × H berechnet werden. Abbildung 2-2 Erkennungsabstand 2. Wählen Sie ein geeignetes Objektiv gemäß der nachstehenden Tabelle.
  • Seite 12: Montagewinkel

    2.3 Montagewinkel Der Montagewinkel muss die folgenden Anforderungen erfüllen: Der vertikale Winkel sollte 30 Grad nicht überschreiten.  Der horizontale Winkel sollte 30 Grad nicht überschreiten.  2.4 Zufahrtsüberwachungsanwendung Take the figure below for the application of entrance surveillance application.
  • Seite 13: Verkehrsüberwachungsanwendung

    Hinweis: Für die Zufahrtsüberwachung sollte die Kamerahöhe (H) 1,6 Meter bis 2 Meter betragen. Abbildung 2-3 Zufahrtsüberwachungsanwendung Verkehrsüberwachungsanwendung Hinweiss: ● Für die Straßenverkehrsüberwachung sollte die Kamerahöhe zwischen 5 und 6 Metern liegen.
  • Seite 14 ● Um zwei oder mehr Spuren zu erkennen, empfiehlt es sich, die Kamera an einer Querstange zu montieren. ● Stellen Sie sicher, dass der Mast zur Befestigung der Kamera nicht stark vibriert, wenn schwere Lastkraftwagen oder ähnliche Fahrzeuge passieren. Verwenden Sie Abbildung unten für die Anwendung von zwei Fahrspuren mit einer Kamera an der Seite der Querstange.
  • Seite 15 Abbildung 2-5 Zwei Fahrspuren (Kamera in der Mitte der Querstange)
  • Seite 16: Kennzeichenerkennung

    3 Kennzeichenerkennung Bevor Sie anfangen: Wenn Sie die Kennzeichenerkennung verwenden, erfüllen Sie bitte die folgenden Anforderungen: Um die Auswirkung von Autoscheinwerfern bei Nacht zu  reduzieren, sollte die Verschlusszeit nicht weniger als 1/1000 s betragen. Um die Kanten der Linien NICHT zu verdecken (insbesondere Schatten), sollte die Verschlusszeit 4/1000 s nicht überschreiten Um eine Überbelichtung des Nummernschilds zu vermeiden, ist...
  • Seite 17: Schärfentiefe

    Belichtungszeit (s) Maximale Geschwindigkeit Fahrzeuges (km / h) 1/100 1/500 1/1000 1/2000 1/4000 Schärfentiefe Um das Fahrzeug effektiv zu erfassen, sollte die Kamera so eingestellt werden, dass die minimale Tiefenschärfe (DOF) erreicht wird. Die Schärfentiefe (oder die Länge der Schärfegrenze) ist der Abstand zwischen den nächstgelegenen und den entferntesten Objekten, die in einem Video in einem ausreichend scharfen Fokus erscheinen.
  • Seite 18 Tabelle 3-1 Schärfentiefe Berechnung (ms) (kmph) Hinweise: Die Mindestgröße des Nummernschilds an den Rändern der  Schärfegrenze darf nicht kleiner sein als die Anforderungen für die Breite der Pixel in Abschnitt 3.2. DOF hängt von der F-Nummer der Objektivblende ab, die bei ...
  • Seite 19: Kennzeichenerkennung

    Kennzeichenerkennung Zweck: Mithilfe der Client-Software und des Webbrowsers können Sie die Regel für die Aufnahme von Bildern festlegen und die ANPR-Kamera dazu bringen, die Nummern zu identifizieren. Hier nehmen wir als Beispiel die Anwendung zur Straßenverkehrsüberwachung. Schritte: Aktivieren Sie die Fahrzeugerkennung. Öffnen Sie den Webbrowser.
  • Seite 20 Abbildung 3-1 Fahrzeugerkennung aktivieren Stellen Sie den Erkennungsbereich ein. Wählen Sie den entsprechenden Bereich aus. Abbildung 3-2 Bereich und Fahrspuranzahl wählen Klicken und ziehen Sie die Fahrspurlinie, um den Bereich festzulegen, und ziehen Sie die Linie, um die Länge und den Winkel anzupassen.
  • Seite 21 Hinweise:  Ausführliche Informationen zur Kennzeichenerkennung finden Sie im Benutzerhandbuch der LPR-Netzwerkkamera.  Die Bedienung und Konfiguration für den Straßenverkehr hängt von verschiedenen Regionen ab. Für die EU und die CIS- Region, siehe Abschnitt 3.2.1; für andere Regionen siehe Abschnitt 3.2.2. (Optional) Aktivieren Sie die LED-Licht Ergänzung.
  • Seite 22: Kennzeichenerkennung Der Eu Und Der Cis-Region

    Informationen zum Anschließen und Auslösen des Radars finden Sie im Anhang. 3.2.1 Kennzeichenerkennung der EU und der CIS-Region Schritte: 1. Wählen Sie die Fahrspurnummer aus der Dropdown-Liste. Bis zu 4 Spuren sind wählbar. 2. Wählen Sie die Region entsprechend Ihrem Standort aus. Europa Region, CIS Region und Europa &...
  • Seite 23  Eingang / Ausgang: Das Kennzeichenbild wird sofort hochgeladen, wenn das Fahrzeug erkannt wird.  City Street: Das Kennzeichenbild wird 5 Sekunden nach dem Erkennen des Fahrzeugs hochgeladen  Benutzerdefiniert: Sie können das Zeitintervall im Textfeld ändern.  Alarmeingang: Das Kennzeichenbild wird erkannt und hochgeladen, wenn das Gerät einen Alarmeingang erhält.
  • Seite 24 Abbildung 3-5 Fahrzeug-Erkennungskonfiguration 5. Legen Sie den Aktivierungszeitplan für die Fahrzeugerkennung fest. Um den Aktivierungszeitplan zu bearbeiten, klicken Sie auf Bearbeiten. Wählen Sie den Tag, an dem Sie den Aktivierungszeitplan festlegen möchten. Klicken Sie auf um den Zeitraum für den Aktivierungszeitplan festzulegen...
  • Seite 25: Universal Region Kennzeichenerkennung Einstellungen

    (Optional) Nachdem Sie den Aktivierungszeitplan festgelegt haben, können Sie auf Kopieren klicken, um den Zeitplan in andere Tage zu kopieren. Klicken Sie auf OK, um die Einstellungen zu speichern. Hinweis: Die Zeiten der jeweiligen Perioden können nicht überlappen. 6. Aktivieren Sie das Kontrollkästchen, um die Verknüpfungsmethode auszuwählen.
  • Seite 26 2. Aktivieren Sie das Kontrollkästchen um „Straßenverkehr“ zu aktivieren. 3. Wählen Sie die Fahrspurummer aus der Dropdown-Liste. Bis zu 4 Spuren sind wählbar. 4. Wählen Sie die Region entsprechend Ihrem Standort aus. Europa Region und russische Region sind wählbar. 5. Klicken und ziehen Sie die Fahrspurlinie, um ihre Position festzulegen, oder klicken Sie auf ein Ende der Fahrspurlinie und ziehen Sie daran, um die Länge und Position anzupassen.
  • Seite 27 Wählen Sie den Tag, an dem Sie den Aktivierungszeitplan festlegen möchten. Klicken Sie auf um den Zeitraum für den Aktivierungszeitplan festzulegen. (Optional) Nachdem Sie den Aktivierungszeitplan festgelegt haben, können Sie auf die Schaltfläche Kopieren klicken, um den Zeitplan in andere Tage zu kopieren. Klicken Sie auf OK, um die Einstellungen zu speichern.
  • Seite 28: Echtzeit-Lpr-Ergebnis

    Abbildung 3-6 Fahrzeug-Erkennungskonfiguration Echtzeit-LPR-Ergebnis 3.3.1 Echtzeit-LPR-Ergebnis der EU und der CIS-Region Die LPR-Ergebnisseite in Echtzeit zeigt das erfasste Kennzeichen im Nummernschild-Ergebnisbereich an. Die Informationen wie Aufnahmedauer, Kennzeichen, aufgenommenes Bild, Land, Fahrspur und Richtung werden ebenfalls aufgelistet. Wechseln Sie zur Echtzeit-LPR-Ergebnisoberfläche: Konfiguration >...
  • Seite 29 Abbildung 3-7 Echtzeit-LPR-Ergebnisoberfläche Hinweise: Sie können Fahrzeuginformationen in Form einer Excel-Datei in der  Wiedergabeoberfläche exportieren. Einzelheiten finden Sie in der Bedienungsanleitung_LPR. Die Echtzeit-LPR-Ergebnisseite wird nur angezeigt, wenn Sie das  Kontrollkästchen Echtzeit-LPR-Ergebnis aktivieren auf der Echtzeit- LPR-Ergebnis Seite aktivieren.
  • Seite 30: Universal Region Echtzeit-Lpr-Ergebnis

    Die Landesinformation kann über das Kontrollkästchen  “Land“ ausgeblendet werden. Abbildung 3-7 Kontrollkästchen 3.3.2 Universal Region Echtzeit-LPR-Ergebnis Die Echtzeit-LPR-Ergebnisseite zeigt das erfasste Kennzeichen im Nummernschild-Ergebnisbereich an. Die Informationen einschließlich Erfassungszeit, Kennzeichen und Land werden ebenfalls aufgeführt.
  • Seite 31 Abbildung 3-8 Echtzeit-LPR-Ergebnisoberfläche Hinweise: Die Echtzeit-LPR-Ergebnisseite wird nur angezeigt, wenn Sie das  Kontrollkästchen Echtzeit-LPR-Ergebnis aktivieren auf der Konfigurationsseite für die Erkennung aktivieren. Im LPR-Ergebnisbereich können bis zu 20 aktuelle Bilder angezeigt  werden.
  • Seite 32: Pixelanforderung

    Pixelanforderung Zweck: Die Abmessungen des Nummernschilds variieren je nach Bereich. Um ein gültiges Bild der ANPR-Kamera zu erhalten, müssen Sie die Plattengröße messen und das minimal gültige Pixel der Live-Ansicht definieren. Schritte: 1. Erfassen Sie ein Live-View-Bild des vorbeifahrenden Fahrzeugs. 2.
  • Seite 33: Anhang

    Klicken Sie auf und wählen Sie das Nummernschild. In der unteren linken Ecke von Paint wird die Pixel des Frames angezeigt. Hinweise: Das Kennzeichen selbst muss im Video klar sein.  Das Kennzeichen Platte sollte zwischen 16 und 50 Pixel Höhe ...
  • Seite 34 Hinweis: Installieren Sie das Radar etwa 0,5 m von der Position der Kamera entfernt. 2. Installieren Sie den Treiber der seriellen Leitung auf Ihrem PC. 3. Verbinden Sie die Anschlüsse 485+, 485- und GND der RS-485- Leitung mit dem Radar und verbinden Sie den USB-Anschluss mit dem PC.
  • Seite 35 Aktivieren Sie das Kontrollkästchen Single Byte und klicken Sie auf die Schaltfläche Data Format. Geben Sie die Montagehöhe ein (6) und klicken Sie auf die Schaltfläche Mounting height. Geben Sie die Auslösedistanz ein (19) und klicken Sie auf die Schaltfläche Trigger distance. Klicken Sie auf die Schaltfläche Save the current Radar Configuration.
  • Seite 36 Geben Sie FA 38 68 30 FB in das Textfeld ein und klicken Sie auf 11). Send Command. Klicken Sie auf ASCII display forced to switch. 12). Hinweis: Berechnen Sie den Triggerpunkt mit der Gleichung (29.8 + 12.8) / 2. Wiederholen Sie die Schritte (8) bis (10).
  • Seite 37 Aktivieren Sie das Kontrollkästchen, um das Overlay auf dem Bild anzuzeigen. Wählen Sie die Überlagerungsinformationen aus der Liste aus. Klicken Sie auf Speichern. In der Komponierte Bildüberlagerungsoberfläche und der Video Oberfläche wiederholen Sie die Schritte (2) bis (4). WWW.GRUNDIG-SECURITY.COM QG-GD-CI-AT2647T-2018-10-08-V2-DE ©ABETECHS GMBH, DÜSSELDORF, GERMANY...
