3. Aufbau, Anschlüsse & DIP-Schalter

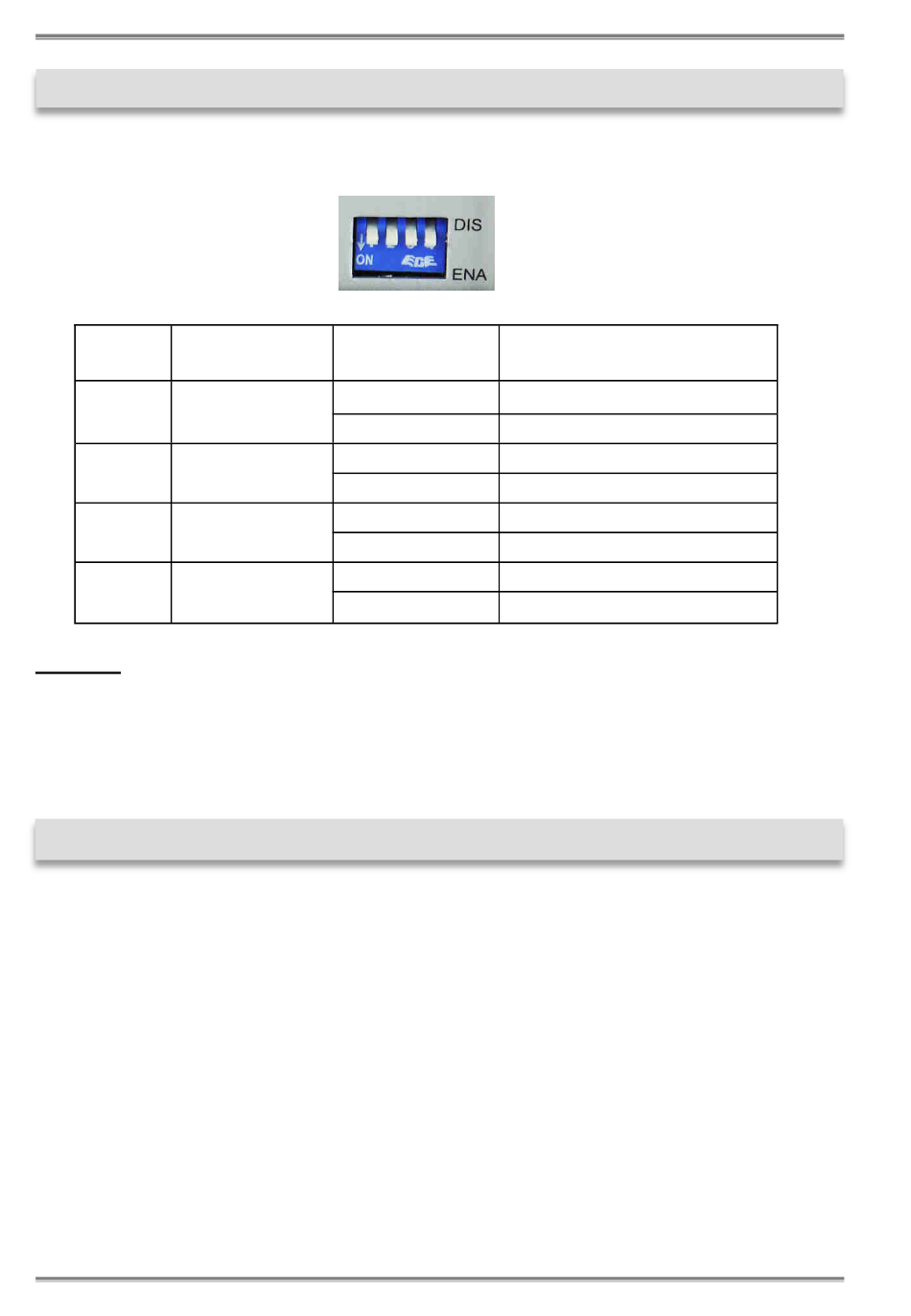

3.3 DIP-Schalter

DIP-
Schalter Anschluss
1 Anschluss 1
2 Anschluss 2
3 Anschluss 3
Anschluss 4
4
Hinweis!
*DIP-Schalter 1 steuert auch die OnBoard Windows Treiber. Wenn DIP-Schalter 1
aktiv ist, ist auch der Treiber aktiv. Andernfalls wenn der DIP-Schalter auf inaktiv
gesetzt ist, werden auch die OnBoard Windows Treiber deaktiviert.

4. Hardware Installation

Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwi-
schen PC's gibt, können wir Ihnen nur eine generelle Anleitung zum Anschluss der EX-
1330M geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres
Computersystems.
1. Falls Sie den EX-1330M auf einer Trägerschiene installieren wollen, befolgen Sie
als erstes die Punkte 4 & 5 auf Seite 7, bevor Sie mit Punkt 2 fortfahren.
2. Setzen Sie die DIP-Schalter 2, 3 & 4 auf inaktiv und nur den DIP-Schalter 1 auf aktiv
und Verbinden Sie das mitgelieferte USB Kabel mit der USB C-Buchse des Hub´s.
3. Verbinden Sie nun das andere Ende (A-Stecker) des mitgelieferten USB Kabels mit
der A-Buchse an Ihrem PC.
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
Netzwerk DIP-Schalter
Position
OFF
ON Aktiv* (Werkseinstellung)
OFF
ON Aktiv (Werkseinstellung)
OFF
ON Aktiv (Werkseinstellung)
OFF
ON Aktiv (Werkseinstellung)
6
EX-1330M
Beschreibung
Inaktiv*
Inaktiv
Inaktiv
Inaktiv
