MONTAGE ZL 760

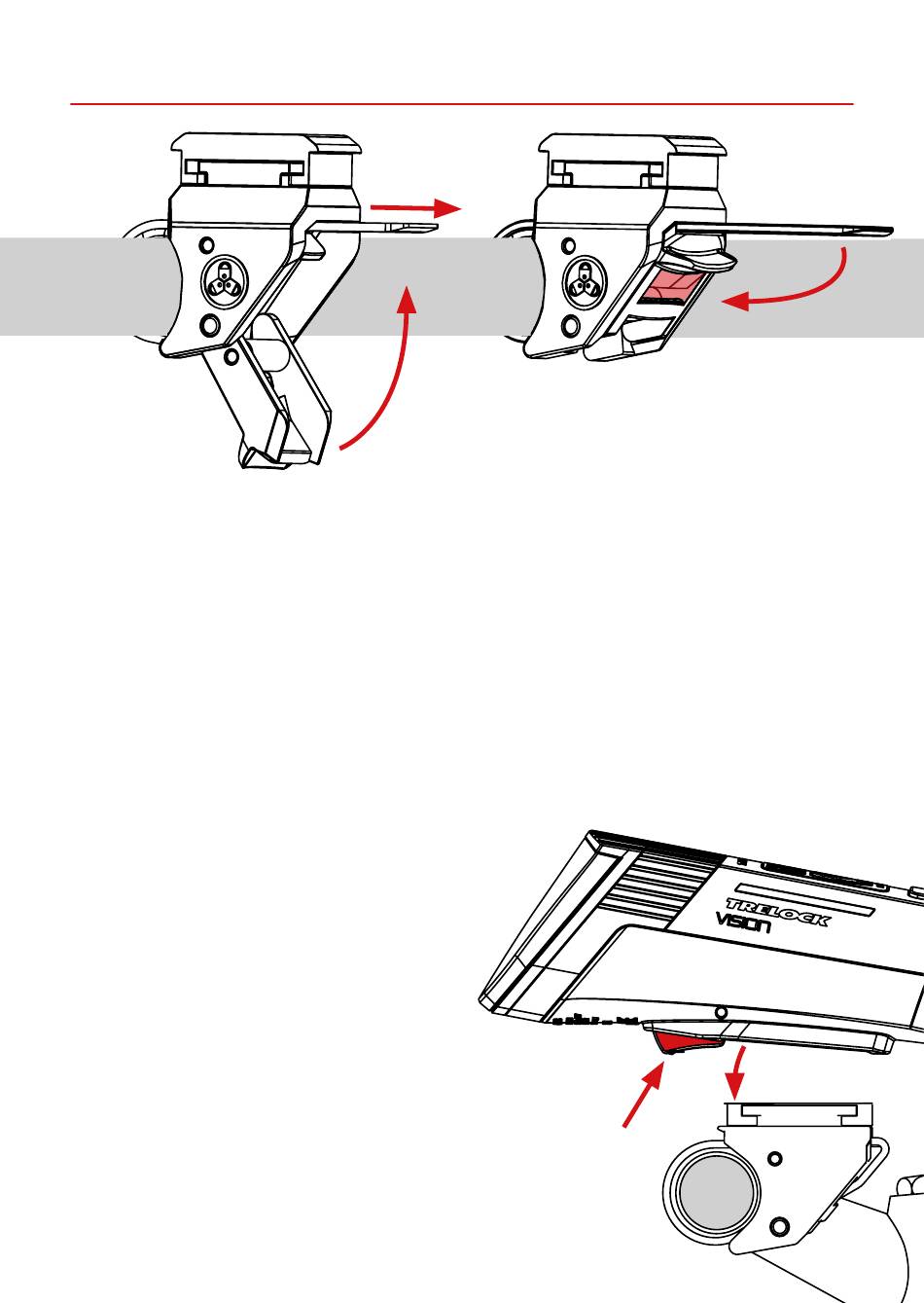

1 Den Halter ZL 760 um den Lenker
legen, Lasche A durchziehen
und so fest wie möglich mit der
Hand festziehen. Der Halter ist
passend für Lenkerdurchmesser
von 22 – 35 mm.
2 Schließmechanismus B umlegen.
Der Frontscheinwerfer LS 760 I-GO®
VISION kann nun auf dem Halter
fixiert werden. Dazu die LS 760
I-GO® VISION einfach auf den Halter
stecken. Ein deutliches Klicken
signalisiert, dass der Akku-Front-
scheinwerfer richtig fixiert ist.
Halten Sie Taste C, um den Front-
scheinwerfer zu entfernen.
Weitere Infos zur richtigen Aus-
richtung Ihres Frontscheinwerfers
finden Sie auf Seite 7.
4
1
A
2
B
3 Lasche A kann optional umgelegt
werden und im Schließmechanis-
mus B fixiert werden.
! Der Halter ZL 760 ist für die
werkzeuglose Montage optimiert.
Jeglicher Gebrauch von Werkzeug
kann den Halter beschädigen.
C
3
