Installationshandbuch
LCD-Farbmonitor
Wichtig
Bitte lesen Sie dieses Installationshandbuch und die separate
„Gebrauchsanweisung" sorgfältig durch, um sich mit dem sicheren
und sachgemäßen Gebrauch des Produkts vertraut zu machen.
Informationen zur Installation / Verbindung des Monitors entnehmen Sie
bitte der Gebrauchsanweisung.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Eizo CuratOR EX2721
Inhaltszusammenfassung für Eizo CuratOR EX2721

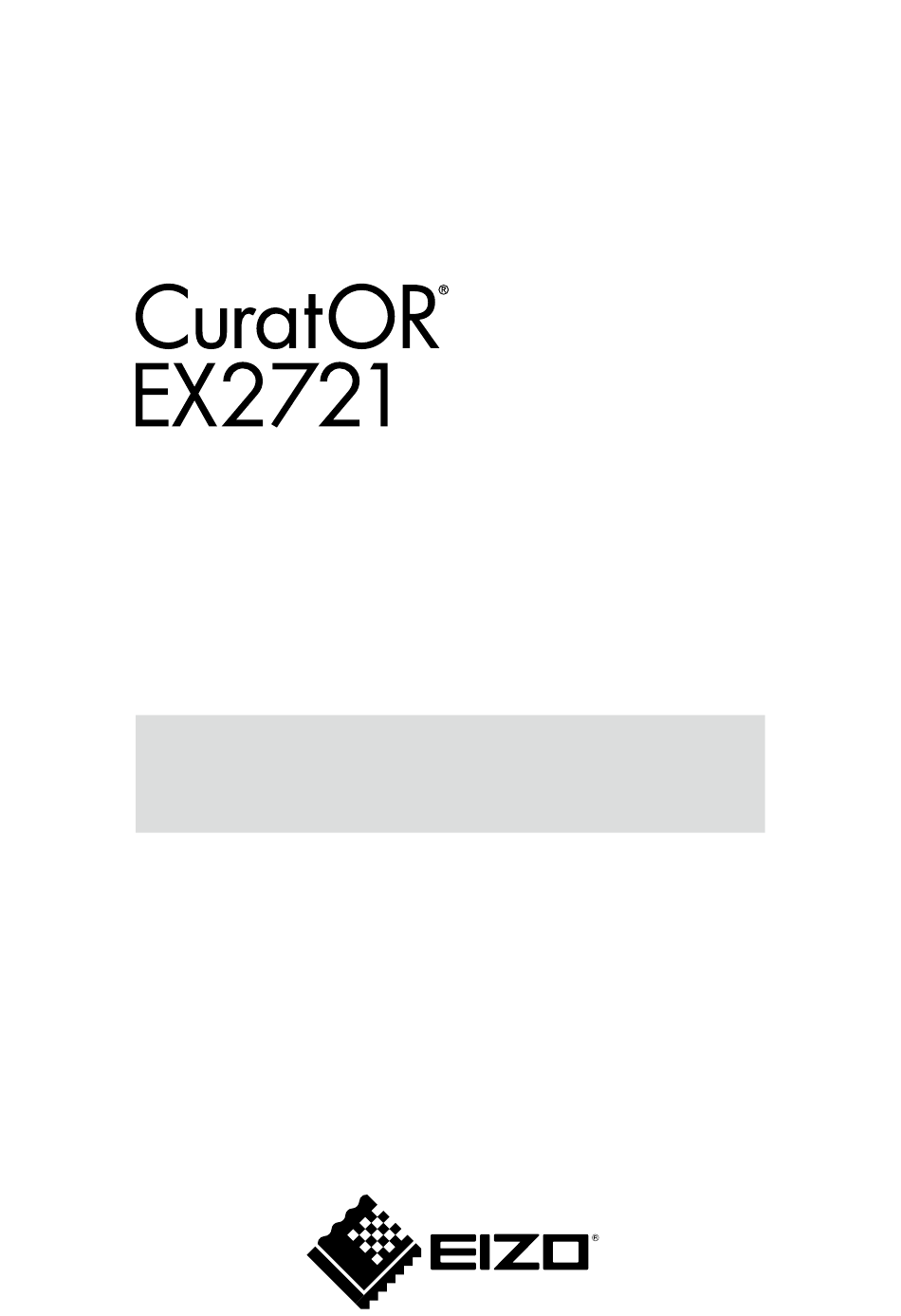

- Seite 1 Installationshandbuch LCD-Farbmonitor Wichtig Bitte lesen Sie dieses Installationshandbuch und die separate „Gebrauchsanweisung“ sorgfältig durch, um sich mit dem sicheren und sachgemäßen Gebrauch des Produkts vertraut zu machen. Informationen zur Installation / Verbindung des Monitors entnehmen Sie bitte der Gebrauchsanweisung.
- Seite 2 Suchsystem gespeichert oder übertragen werden. EIZO Corporation ist in keiner Weise verpflichtet, zur Verfügung gestelltes Material oder Informationen vertraulich zu behandeln, es sei denn, es wurden mit EIZO Corporation beim Empfang der Informationen entsprechende Abmachungen getroffen. Obwohl größte Sorgfalt aufgewendet wurde, um zu gewährleisten, dass die Informationen in diesem Handbuch dem neuesten Stand entsprechen, ist zu beachten, dass die Spezifikationen der Monitore von EIZO ohne vorherige Ankündigung geändert werden können.
-
Seite 3: Inhaltsverzeichnis
INHALT INHALT ..............3 Kapitel 1 Grundeinstellungen ......4 1-1. Laden der Monitoreinstellungen ....4 1-2. Umschalten der Eingangssignale ....5 1-3. Verwendung der Funktionstasten ....6 Kapitel 2 Erweiterte Einstellungen ....7 2-1. Bedienung über das Hauptmenü ....7 2-2. -
Seite 4: Kapitel 1 Grundeinstellungen
Kapitel 1 Grundeinstellungen In diesem Kapitel werden die Grundeinstellungen des Monitors beschrieben, die über die Tasten an der Vorderseite des Monitors vorgenommen werden können. 1-1. Laden der Monitoreinstellungen Es kann auf PRESET, FABRIK oder zuvor vorgenommene USER-Einstellungen geschaltet werden. PRESET Grundeinstellungen werden zuvor werkseitig vorgenommen. -
Seite 5: Umschalten Der Eingangssignale
1-2. Umschalten der Eingangssignale Wählen Sie den Signaleingang am Monitor und rufen Sie es auf dem Bildschirm auf. Drücken Sie (INPUT). Das Menü „Eingangsauswahl“ wird geöffnet. Drücken Sie , um ein Eingangssignal auszuwählen. Hiermit wird das ausgewählte Eingangssignal eingestellt. Drücken Sie (INPUT). -
Seite 6: Verwendung Der Funktionstasten
1-3. Verwendung der Funktionstasten Führen Sie die den Funktionstasten (F1 ( ), F2 ( ), F3 ( ), F4 ( ) und F5 ( )) zugewiesenen Funktionen aus. Informationen zur Speicherung einer Funktion auf einer Taste siehe „Funktion“ (Seite 14). Drücken Sie F1 ( ), F2 ( ), F3 (... -
Seite 7: Kapitel 2 Erweiterte Einstellungen
Kapitel 2 Erweiterte Einstellungen In diesem Kapitel werden die erweiterten Einstellungen des Monitors und das Einstellverfahren über das Hauptmenü beschrieben. 2-1. Bedienung über das Hauptmenü Menü anzeigen 1. Drücken Sie (MENU). Das Hauptmenü wird angezeigt. 2. Drücken Sie zur Auswahl des gewünschten Punktes und drücken Sie dann Einstellungen 1. -
Seite 8: Funktionen Des Hauptmenüs
2-2. Funktionen des Hauptmenüs ● Eingabeauswahl Einstellung der Eingangsanschlüsse. Funktion Einstellungsbereich Beschreibung SDI Hauptbildschirm Stream 1 Stellt das Bild am Hauptbildschirm auf das Dual- Stream 2 Stream-SDI-Signal ein. Dies wird auch auf die Einzelbildschirmanzeige angewendet. SDI Unterbildschirm Stream 1 Stellt das Bild am Unterbildschirm auf das Dual- Stream 2 Stream-SDI-Signal ein. - Seite 9 Funktion Einstellungsbereich Beschreibung Analogjustierung Autom. Stellt bei der Eingabe des PC-Signals automatisch „H Einrichten Position“, „V Position“ und „Punkt Uhr“ ein. H Position 0 bis 300 Bildschirm nach links und rechts verschieben. V Position 0 bis 100 Bildschirm nach oben und unten verschieben. Punkt Uhr 0 bis 100 Wenn ein Streifenmuster angezeigt wird, stimmen Sie...
-
Seite 10: Videokonfig
● Videokonfig. Einstellungen der Bildanzeige. Funktion Einstellungsbereich Beschreibung Farbe 0 bis 100 Abstimmen der Farbtiefe des Bildes. Farbton 0 bis 100 Abstimmen des Hauttons. Helligkeit 0 bis 100 Abstimmen der dunklen (schwarzen) Bereiche des Bildes. Bild 0 bis 100 Abstimmen des Bildkontrasts. Bildschärfe 0 bis 20 Abstimmen der Definition der Farbe der Bildränder. - Seite 11 Funktion Einstellungsbereich Beschreibung NTSC Einrichten Auswahl des Einstellpegels für NTSC-Signale. Beachten Sie, dass der Standardpegel für NTSC- Signale je nach Land unterschiedlich ist. • „0“ Einstellen, wenn die dunklen Bereiche des Bildschirms zu dunkel sind. (0 IRE) • „7,5“ Einstellen, wenn die dunklen Bereiche des Bildschirms zu hell sind.
-
Seite 12: Systemkonfig
● Systemkonfig. Einstellung der Geräte. Funktion Einstellungsbereich Beschreibung Menüposition Die Anzeigeorte des Menübildschirms, des Menübildschirms der Eingangsauswahl und des Menübildschirms PRESET werden hier eingestellt. • „ “ Die Bildschirme werden in der Mitte des Displays angezeigt. • „ “ Die Bildschirme werden in der Ecke oben rechts vom Display angezeigt. - Seite 13 Funktion Einstellungsbereich Beschreibung Einschalt-Einr. Letzte Einstellungen für das Einschalten können vorher PRESET1 bis vorgenommen werden. PRESET5 • „Letzte“ FABRIK Startet mit dem zuletzt gespeicherten Status. USER1 bis USER10 • „PRESET1“ bis „PRESET5“ Startet mit dem in PRESET gespeicherten Status. Es gibt fünf zuvor gespeicherte Arten von PRESET-Einstellungen als Festdaten für den Monitor.
-
Seite 14: Funktion
● Funktion Einstellung der den Funktionstasten zugewiesenen Funktionen (F1 ( ), F2 ( ), F3 ( F4 ( ) und F5 ( )), und Einstellung der Bedingungen für die Ausführung. F1 / F2 / F3 / F4 / F5 Einstellung der den Funktionstasten zugewiesenen Funktionen. Einstellung Beschreibung Umschalten zwischen Doppelbildschirm- (P in P: ein kleiner Bildschirm erscheint... -
Seite 15: Fensterkonf
● Fensterkonf. Einstellungen der Bildschirmanzeige. Funktion Einstellungsbereich Beschreibung Mehrere Fenster Einstellung der Doppelbildschirmanzeige. • „Aus “ 2PIP Einstellung auf Einzelbildschirmanzeige. 2POP • „2PIP “ Anzeige eines kleinen Bildschirms (Unterbildschirm) in einem normalen Bildschirm (P in P). • „2POP “ Anzeige eines geteilten Bildschirms (P out P). Fenster-Modus (Bei Wahl von Auswahl der Anzeigeposition und Anzeigegröße des... - Seite 16 Funktion Einstellungsbereich Beschreibung Scan-Größe Normal Einstellung der Heran- und Herauszoomverhältnisse bei Anzeige x1.05 von Eingangsvideodaten am Monitor. x1.10 • „Normal“ x1.33 Zoomt einen Einzelbildschirm heran bzw. heraus, bis die x1.50 vertikale Auflösung 1080 Bildpunkte beträgt. Falls das 16:9 Bildformat nicht 16:9 ist, erscheinen links und rechts dunkle Direkt Streifen.
-
Seite 17: Fernbetrieb
● Fernbetrieb Konfigurieren Sie die Einstellungen bezüglich des Fernbetriebs (eine zur Kontrolle dieses Produkts durch mit RS232C- oder GPI-Anschluss verbundene externe Geräte verwendete Funktion). Befehlssteuerung Einstellung Beschreibung RS-232C Einstellung der Fernbetriebsfunktion am RS-232C-Anschluss auf Ein / Aus. GPI-Steuerung Einstellung Beschreibung Einstellung der Fernbetriebsfunktion am GPI-Anschluss auf Ein / Aus. -
Seite 18: Gpi Einrichten
GPI Einrichten Einstellung der jedem Stift der GPI-Anschlüsse zugewiesenen Funktionen (GPI1 bis GPI8). Einstellung Beschreibung Umschalten zwischen Doppelbildschirm (P in P) und Einzelbildschirm. Umschalten zwischen Doppelbildschirm (P out P) und Einzelbildschirm. Anzeigerichtung Drehen oder Umdrehen der Anzeige. Drehen oder Umdrehen des Hauptbildschirms. -Anzeigerichtung Drehen oder Umdrehen des Unterbildschirms. -
Seite 19: Kontrolle
● Kontrolle Einstellungen der Verriegelungsfunktionen. Funktion Einstellungsbereich Beschreibung Verriegelung Verhindert das Ändern der Einstellungen im Hauptmenü. Achtung • Wenn diese Funktion auf „Ein“ steht, können keine anderen Einstellungen außer „Kontrolle“ geändert werden. Hinweise • Wenn Sie (MENU) und (ENTER) ca. vier Sekunden lang gedrückt halten, werden die Tasten gesperrt und die Meldung „GESPERRT“... -
Seite 20: Kapitel 3 Fehlerbeseitigung
Kapitel 3 Fehlerbeseitigung 3-1. Keine Bild angezeigt Problem Mögliche Ursache und Lösung 1. Kein Bild • Prüfen Sie, ob das Netzkabel ordnungsgemäß angeschlossen ist. • Prüfen Sie, ob der DC OUT-Anschluss und der DC IN- Anschluss ordnungsgemäß verbunden sind. • Schalten Sie den Netzschalter ein. •... -
Seite 21: Bildverarbeitungsprobleme
3-2. Bildverarbeitungsprobleme Problem Mögliche Ursache und Lösung 1. Die Wiedergabe ist zu hell oder zu • Nutzen Sie im Einstellungsmenü die Optionen „Helligkeit“ dunkel. oder „Backlight“, um sie abzustimmen. 2. Text ist unscharf. • Überprüfen Sie, ob Ihr PC die Anforderungen bezüglich Auflösung und vertikale Abtastfrequenz des Monitors erfüllt (siehe „Kompatible Auflösungen“... -
Seite 22: Kapitel 4 Referenz
Kapitel 4 Referenz 4-1. Hauptstandardeinstellungen PRESET / FABRIK Eingangsauswahl Fensterkonf. Mehrere Fenster Hauptbildschirm Unterbildschirm PRESET 1 DVI-D 1 PRESET 2 DVI-D 2 PRESET 3 RGB/YP VIDEO PRESET 4 2POP DVI-D 1 PRESET 5 2POP DVI-D 1 FABRIK DVI-D 1 Andere Systemkonfiguration Sprache English Logoanzeige... -
Seite 23: Stiftbelegung
4-2. Stiftbelegung ● GPI-Anschluss Stift Nr. Signalname GPI1 GPI2 GPI3 GPI4 GPI5 GPI6 GPI7 GPI8 ● DC IN-Anschluss Stift Nr. Signalname 24 VDC 24 VDC ● DC OUT-Anschluss am Hauptgerät Stift Nr. Signalname (nicht verbunden) (nicht verbunden) 5 VDC HIROSE P/N: HR10A-7R-4S(74) Empfohlener Stecker HIROSE P/N: HR10A-7P-4P(74) ●... -
Seite 24: Anhang
Haftung oder Verpfl ichtung dem Erstkäufer oder Dritten gegenüber. EIZO und Händler halten oder lagern keine Teile (außer Konstruktionsteile) des Produkts mehr, wenn fünf (5) Jahre nach der Einstellung der Produktion des Produkts vergangen sind. EIZO und seine Vertriebspartner verpfl ichten sich, bei einer etwaigen Reparatur des Monitors ausschließlich Produkte gemäß... -
Seite 25: Marke
Apple, macOS, Mac OS, OS X, Macintosh und ColorSync sind eingetragene Marken der Apple Inc. EIZO, das EIZO Logo, ColorEdge, CuratOR, DuraVision, FlexScan, FORIS, RadiCS, RadiForce, RadiNET, Raptor und ScreenManager sind eingetragene Marken der EIZO Corporation in Japan und anderen Ländern. -
Seite 26: Informationen Zum Thema Recycling
Este producto debe desecharse y reciclarse según la legislación del país para reducir el impacto medioambiental. Cuando desee deshacerse de este producto, póngase en contacto con un distribuidor o una filial de su país. Encontrará las direcciones de contacto en el sitio web de EIZO que se indica a continuación. http://www.eizoglobal.com... - Seite 27 Este produto, quando o deitar fora, deve ser recolhido e reciclado de acordo com a legislação do seu país para reduzir a poluição. Quando deitar fora este produto, contacte um distribuidor ou uma filial no seu país. Os endereços de contacto estão listados no website do EIZO, abaixo. http://www.eizoglobal.com...
- Seite 28 страна за да се намали замърсяването на околната среда. Когато искате да се освободите от този продукт, моля свържете се с търговския му представител или със съответните органи отговарящи за това във вашата страна. Данните за връзка с нас са описани на следния Интернет сайт на EIZO: http://www.eizoglobal.com Informaţie referitoare la reciclare Acest produs, când debarasat, trebuie colectat şi reciclat conform legislaţiei ţării rspective ca să...
- Seite 29 Geri Dönüşüm Bilgisi Bu ürünün, atılacağı zaman, ülkenizin çevre kirliliğinin azaltılması konusundaki mevzuatına göre toplanması ve yeniden değerlendirilmesi gerekmektedir. Ürünü atacağınız zaman lütfen ülkenizdeki bir distribütör veya ilgili kuruluşla temasa geçiniz. İrtibat adresleri aşağıdaki EIZO web sitesinde verilmiştir. http://www.eizoglobal.com Anhang...
- Seite 30 03V27407A1 IM-EX2721 Copyright © 2018 EIZO Corporation. All rights reserved. 1st Edition-September, 2018...
