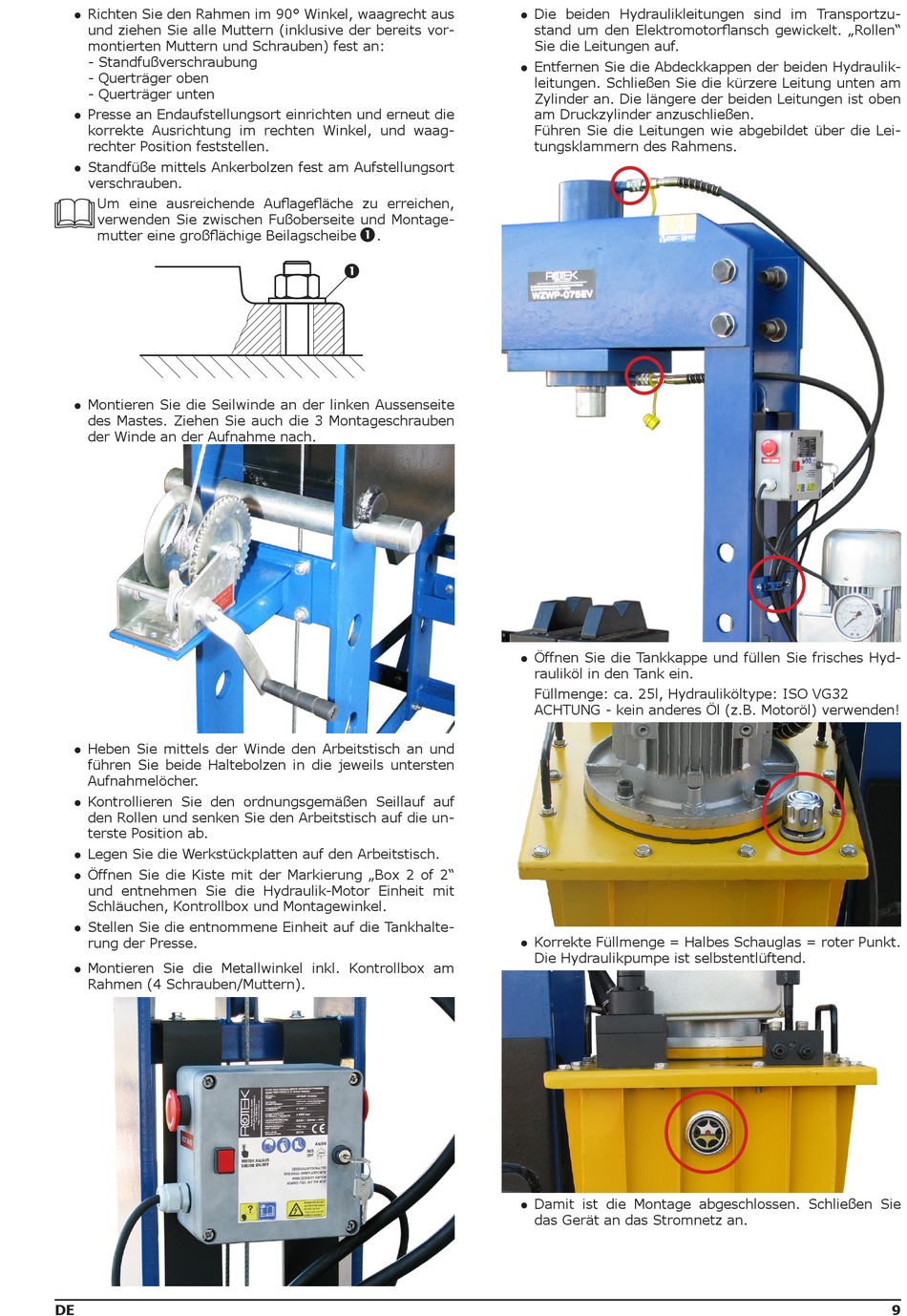

● Richten Sie den Rahmen im 90° Winkel, waagrecht aus
und ziehen Sie alle Muttern (inklusive der bereits vor-
montierten Muttern und Schrauben) fest an:
- Standfußverschraubung
- Querträger oben
- Querträger unten
● Presse an Endaufstellungsort einrichten und erneut die
korrekte Ausrichtung im rechten Winkel, und waag-
rechter Position feststellen.
● Standfüße mittels Ankerbolzen fest am Aufstellungsort
verschrauben.
Um eine ausreichende Auflagefläche zu erreichen,
verwenden Sie zwischen Fußoberseite und Montage-
mutter eine großflächige Beilagscheibe
● Montieren Sie die Seilwinde an der linken Aussenseite
des Mastes. Ziehen Sie auch die 3 Montageschrauben
der Winde an der Aufnahme nach.
● Heben Sie mittels der Winde den Arbeitstisch an und
führen Sie beide Haltebolzen in die jeweils untersten
Aufnahmelöcher.
● Kontrollieren Sie den ordnungsgemäßen Seillauf auf
den Rollen und senken Sie den Arbeitstisch auf die un-
terste Position ab.
● Legen Sie die Werkstückplatten auf den Arbeitstisch.
● Öffnen Sie die Kiste mit der Markierung „Box 2 of 2"
und entnehmen Sie die Hydraulik-Motor Einheit mit
Schläuchen, Kontrollbox und Montagewinkel.
● Stellen Sie die entnommene Einheit auf die Tankhalte-
rung der Presse.
● Montieren Sie die Metallwinkel inkl. Kontrollbox am
Rahmen (4 Schrauben/Muttern).
DE
.
● Die beiden Hydraulikleitungen sind im Transportzu-
stand um den Elektromotorflansch gewickelt. „Rollen"
Sie die Leitungen auf.
● Entfernen Sie die Abdeckkappen der beiden Hydraulik-
leitungen. Schließen Sie die kürzere Leitung unten am
Zylinder an. Die längere der beiden Leitungen ist oben
am Druckzylinder anzuschließen.
Führen Sie die Leitungen wie abgebildet über die Lei-
tungsklammern des Rahmens.
● Öffnen Sie die Tankkappe und füllen Sie frisches Hyd-
rauliköl in den Tank ein.
Füllmenge: ca. 25l, Hydrauliköltype: ISO VG32
ACHTUNG - kein anderes Öl (z.B. Motoröl) verwenden!
● Korrekte Füllmenge = Halbes Schauglas = roter Punkt.
Die Hydraulikpumpe ist selbstentlüftend.
● Damit ist die Montage abgeschlossen. Schließen Sie
das Gerät an das Stromnetz an.
