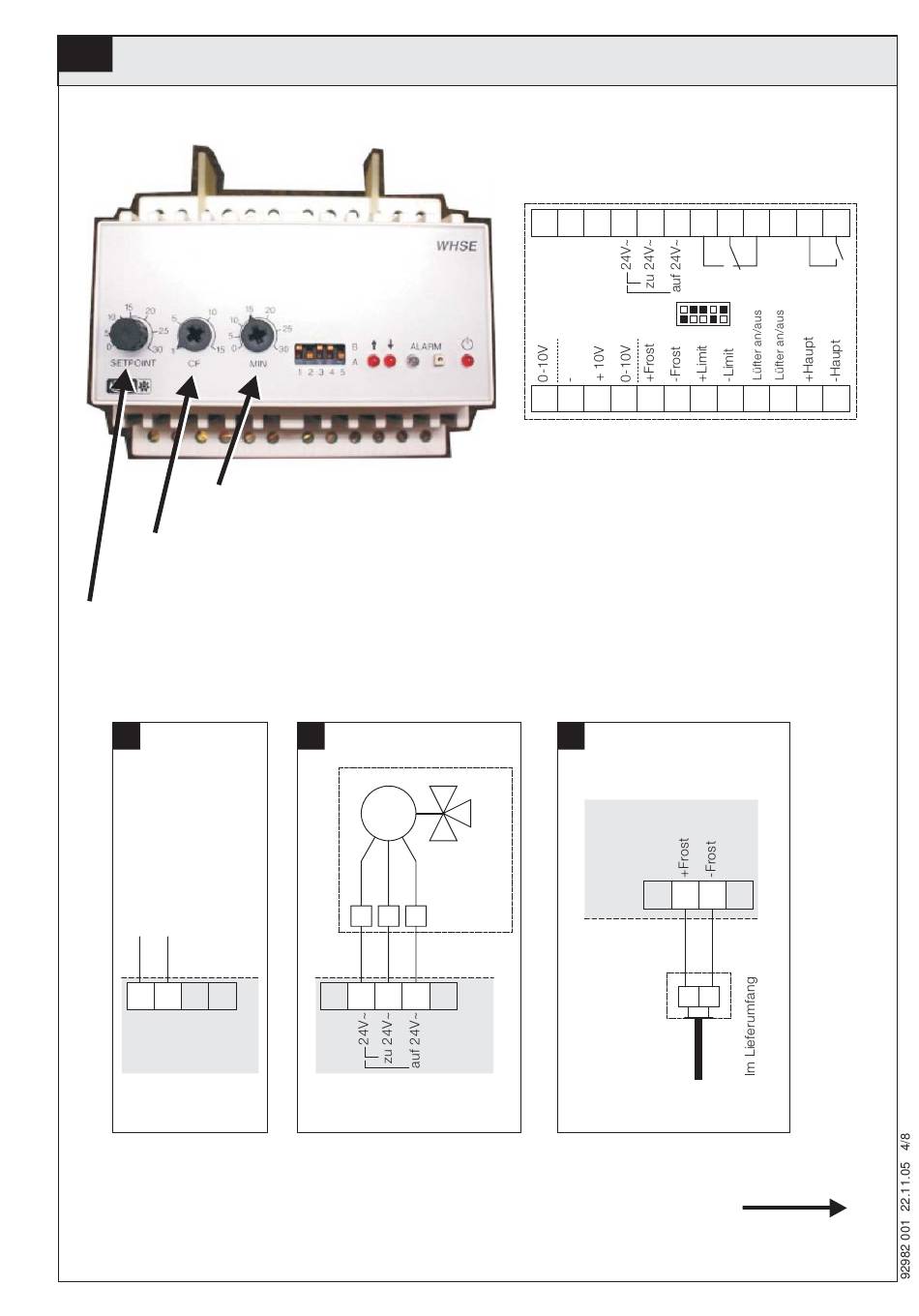

WHSE, Standard Grundanschluss / Mindestbedingung
MIN:
Minimumbegrenzung der Kanal / Zulufttemperatur.
Wird nur in der Fühlerbetriebsart siehe Kapitel 4-F benötigt.
CF:
Kaskadenfaktor, Beschreibung siehe in Anleitung 91592.
Wird nur in der Fühlerbetriebsart siehe Kapitel 4-F benötigt.
Setpoint:
Interne Temperatur Sollwertvorgabe.
Wird nur in der Fühlerbetriebsart siehe Kapitel 4-D benötigt.
A
Versorgung
230V~
N
L1
1 2 3
N
L
WHSE
B
Stellmotor
M
24V ~
WHSH
bl
br
sw
4 5 6
WHSE
Auswahl der Fühlerbetriebsart ,
siehe Kapitel 4: D oder E oder F !
1 2 3 4 5 6 7 8 9 101112
N
L
230V~
24V~ 2A
WHSE
1 2 3 4 5
Sollwert
131415161718192021222324
C
Frostschutz - Fühler
WHSE
1718
TFK-
Kanalfühler
Wird direkt hinter
dem Heizregister
(beheizte Seite) angebracht.
230V~ 2A
B
A
