Montage,- Betriebs-
und Wartungsanleitung
Pos : 1.3 /1_H AD EF/---TITELSEITE/Allgemein/H AD EF-Bezeic hnung @ 0\mod_1171289923124_0.doc x @ 67 @ @ 1

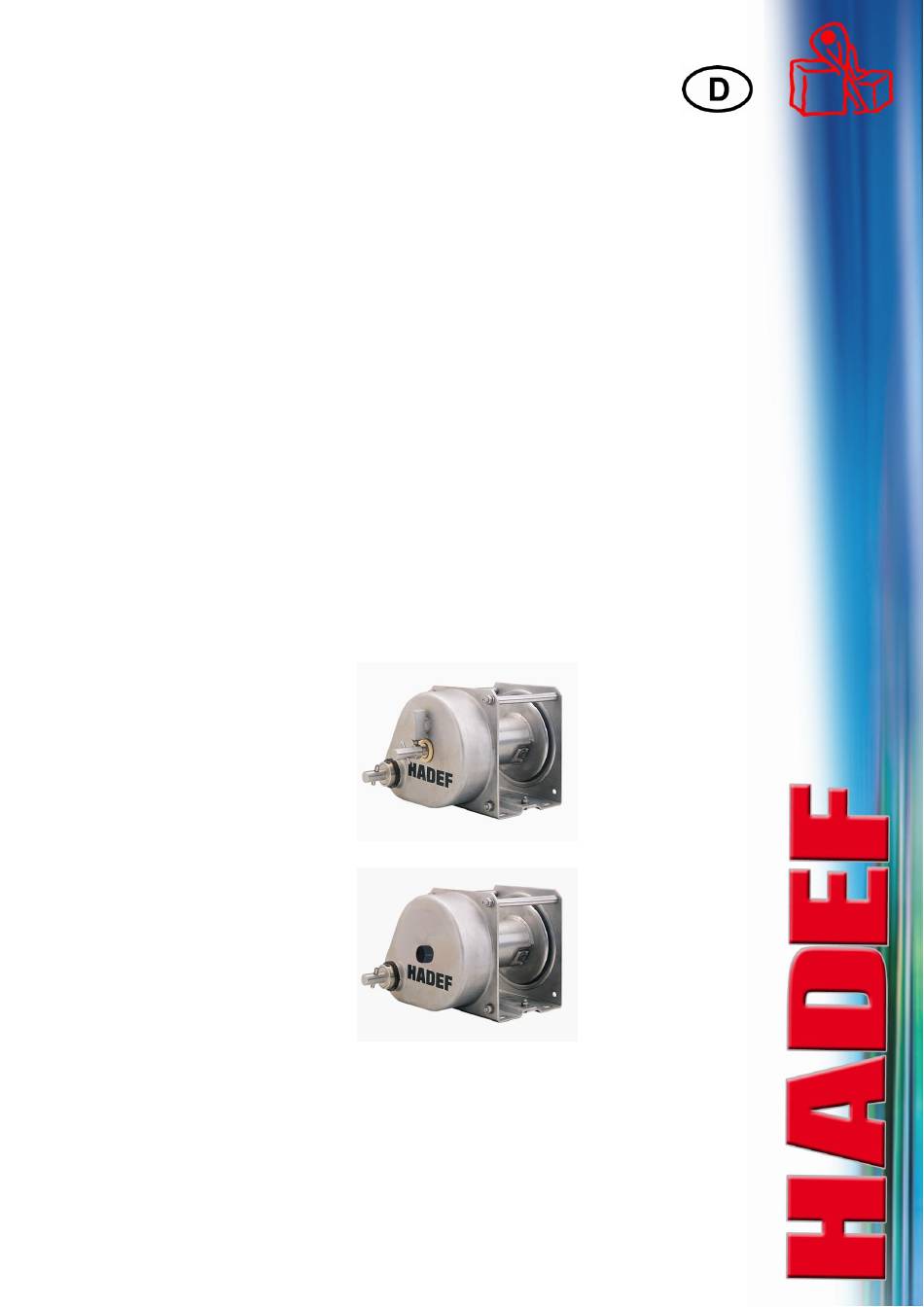

HADEF Edelstahl-Seilwinde
Figur 190/94 + Figur 192/98
Pos : 1.4 /1_H AD EF/---TITELSEITE/Ausführ ung en/190/94 + 192/98 @ 1\mod_1266414364044_6.doc x @ 12488 @ @ 1
mit Schnellgang und Trommelfreischaltung
Figur 190/94
Pos : 1.5 /1_H AD EF/---TITELSEITE/Bauarten/leer-Standard @ 0\mod_1172062835772_6.doc x @ 200 @ @ 1
Pos : 1.6 /1_H AD EF/---TITELSEITE/Bauarten/leer-Standard @ 0\mod_1172062835772_6.doc x @ 200 @ @ 1
Pos : 1.7 /1_H AD EF/---TITELSEITE/Abbil dung/190/94+ 192/98 @ 1\mod_1266413960898_0.doc x @ 12470 @ @ 1
5.52.248.00.00.02
Rev.02
