HADEF 199/75 Montage-, Betriebs- Und Wartungsanleitung

Aluminium-seilwinde
Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
Pos: 1.1 /---TITELSEITE/Symbole/D @ 0\mod_1171286564146_6.doc @ 33 @ @ 1
Pos: 1.2 /---TITELSEITE/Allgemein/Titel - BA @ 0\mod_1171286931725_6.doc @ 37 @ @ 1

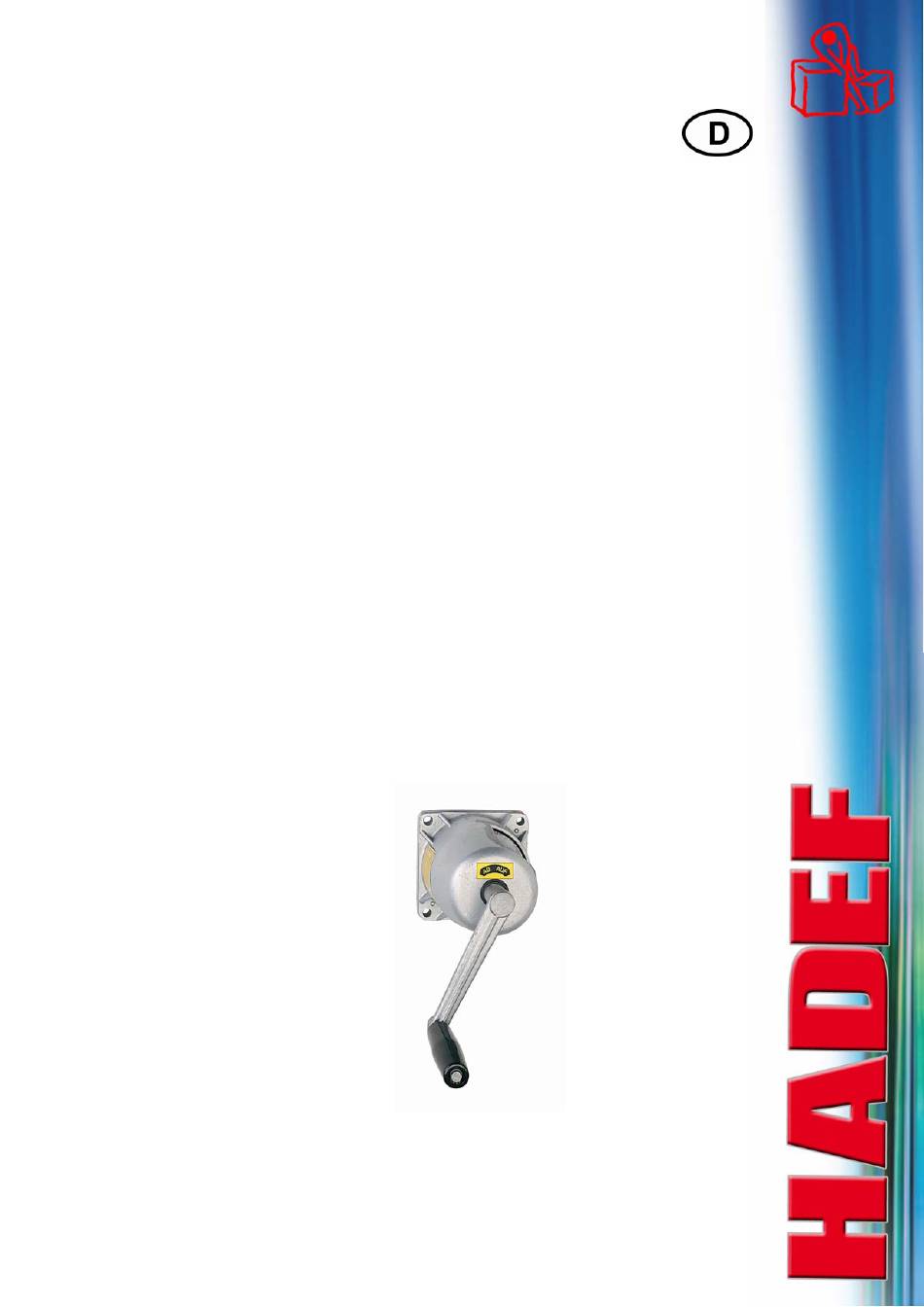

Montage,- Betriebs-
und Wartungsanleitung
Pos: 1.3 /---TITELSEITE/Allgemein/HADEF-Bezeichnung @ 0\mod_1171289923124_0.doc @ 67 @ @ 1
HADEF Aluminium-Seilwinde
Figur 199/75
Pos: 1.4 /---TITELSEITE/Bauarten/leer-Standard @ 0\mod_1172062835772_6.doc @ 200 @ @ 1
Pos: 1.5 /---TITELSEITE/Bauarten/leer-Standard @ 0\mod_1172062835772_6.doc @ 200 @ @ 1
Pos: 1.6 /---TITELSEITE/Bauarten/leer-Standard @ 0\mod_1172062835772_6.doc @ 200 @ @ 1
Pos: 1.7 /---TITELSEITE/Abbildung/199/75 @ 1\mod_1185807843598_0.doc @ 7557 @ @ 1
Pos: 2 /---ALLGEMEIN/Allgemein/1.Link zum Download/199/75 @ 1\mod_1185808202599_6.doc @ 7563 @ @ 1
5.52.238.00.00.01
Rev.01
Inhaltsverzeichnis
loading

Verwandte Anleitungen für HADEF 199/75

Inhaltszusammenfassung für HADEF 199/75

  • Seite 1 Pos: 1.5 /---TITELSEITE/Bauarten/leer-Standard @ 0\mod_1172062835772_6.doc @ 200 @ @ 1 Pos: 1.6 /---TITELSEITE/Bauarten/leer-Standard @ 0\mod_1172062835772_6.doc @ 200 @ @ 1 Pos: 1.7 /---TITELSEITE/Abbildung/199/75 @ 1\mod_1185807843598_0.doc @ 7557 @ @ 1 Pos: 2 /---ALLGEMEIN/Allgemein/1.Link zum Download/199/75 @ 1\mod_1185808202599_6.doc @ 7563 @ @ 1 5.52.238.00.00.01 Rev.01...

  • Seite 2: Inhaltsverzeichnis

    Heinrich de Fries GmbH Heinrich de Fries GmbH, Gauss Str. 20, D-40235 Düsseldorf Heinrich de Fries GmbH wird im Weiteren als Heinrich De Fries GmbH will be named HADEF in HADEF bezeichnet. the following text. Translation of the original operating and Originalbetriebsanleitung in deutscher Sprache.
  • Seite 3 Seilablenkung ........................13 Bedienung ..................14 Inbetriebnahme................. 15 Allgemein ......................... 15 Drahtseil ........................... 15 Sicherheitsprüfung ................16 Funktionsprüfung................17 Instandhaltung.................. 18 11.1 Allgemeines ........................18 11.2 Überwachung........................18 11.3 Austausch der Bremsscheiben..................18 Prüfung....................20 12.1 Wiederkehrende Prüfungen.................... 20 12.2 Drahtseil ...........................

  • Seite 4: Information

    Die zugesagte Leistungsfähigkeit der Geräte und die Erfüllung eventueller Garantieansprüche setzen die Einhaltung aller Angaben dieser Anleitung voraus. HADEF Produkte werden ordnungsgemäß verpackt. Dennoch kontrollieren Sie Ihre Ware nach Erhalt auf Transportschäden. Eventuelle Beanstandungen melden Sie unverzüglich dem Transportunternehmen. Diese Anleitung ermöglicht den sicheren und effizienten Umgang mit dem Gerät. Abbildungen in dieser Anleitung dienen dem grundsätzlichen Verständnis und können von der tatsächlichen Ausführung...

  • Seite 5: Sicherheit

    Sicherheit Sicherheit Pos: 7.2.1 /2--SICHERHEIT/Allgemein/Warnhinweise + Symbole/01.Warnhinweise + Symbole @ 0\mod_1172050513996_6.doc @ 163 @ @ 1 Warnhinweise und Symbole In der vorliegenden Dokumentation werden die Gefahren und Hinweise wie folgt eingestuft und dargestellt: Bezeichnet eine Gefährdung mit einem hohen Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat.

  • Seite 6: Anforderungen An Das Bedienpersonal

     Die zulässige Umgebungstemperatur beim Betrieb der Geräte beträgt –20°C bis +40°C!  Mit defekten Geräten und Lastaufnahmemitteln darf erst weitergearbeitet werden, wenn sie instand gesetzt wurden! Es dürfen nur original HADEF – Ersatzteile verwendet werden. Bei Nichtbeachtung erlöschen alle Gewährleistungsansprüche an HADEF.

  • Seite 7: Grundlegende Sicherheitsmaßnahmen

    Sicherheit Grundlegende Sicherheitsmaßnahmen  Montage-, Bedienungs- und Wartungsanweisung beachten  Warnhinweise an Geräten und in der Anleitung beachten  Sicherheitsabstände einhalten  Für gute Sicht bei den Arbeitsvorgängen sorgen  Die Geräte nur bestimmungsgemäß verwenden  Die Geräte dienen allein zum Bewegen von Gütern. Personen dürfen in keinem Fall bewegt werden. ...

  • Seite 8: Transport Und Lagerung

    Haftung übernommen. Pos: 8.3 /3--TRANSPORT/LAGERUNG/Transport und Lagerung/Transport und Lagerung @ 0\mod_1172060037462_6.doc @ 192 @ @ 1 Transport HADEF- Geräte werden vor Auslieferung kontrolliert und ggf. ordnungsgemäß verpackt.  Die Geräte nicht stürzen oder werfen.  Geeignete Transportmittel verwenden. Transport und Transportmittel richten sich nach den örtlichen Gegebenheiten.

  • Seite 9: Beschreibung

    Pos: 9.2.1.2 /---ALLGEMEIN/Hinweise/EX-Schutz/GEFAHR - Einsatz in EX verboten @ 0\mod_1176878631716_6.doc @ 4939 @ @ 1 GEFAHR! Ein Einsatz in explosionsgefährdeter Atmosphäre ist untersagt! Pos: 9.3.1.1 /4--BESCHREIBUNG/Winde + Seilzug/Aufbau/Aufbau - 199/75 @ 1\mod_1185870820776_6.doc @ 7624 @ @ 1 Aufbau HADEF Seilwinden sind für den stationären Einsatz mit Montagebohrungen versehen. Gehäuse aus Aluminium.

  • Seite 10: Wichtige Bauteile

    Beschreibung Wichtige Bauteile 4.4.1 Gehäuse, abnehmbare Handkurbel, Seiltrommel aus Aluminium 4.4.2 Bremse Gewindelastdruckbremse Pos: 10.1 /5--TECHNISCHE DATEN/*Ü1*/#. Kapitel - Technische Daten @ 0\mod_1172067180778_6.doc @ 227 @ @ 1 5.52.238.00.00.01...

  • Seite 11: Technische Daten

    Technische Daten Technische Daten Pos: 10.2 /5--TECHNISCHE DATEN/Winde + Seilzug/199/75/1. 199/75 @ 1\mod_1185948730198_6.doc @ 7669 @ @ 1 Tragfähigkeit Trieb- Seil erf. nutzbare Anzahl der Seilweg je Kurbelkraft Gewicht werk- Ø Mindest- Seillänge Seillagen Kurbel- ohne Seil gruppe bruchkraft umdre- hung 1.

  • Seite 12: Montage

     Darauf achten, dass sich die Befestigungsposition weder durch die Last noch sonstige Einflüsse verändern kann Pos: 11.2.2.1 /6--MONTAGE/Winde + Seilzug/Schrauben/199/75/199/75 - Windenmontage - Lochmaße @ 1\mod_1185949711106_6.doc @ 7674 @ @ 1 Windenmontage Die Seilwinden können in jeder gewünschten Einbaulage montiert werden, jedoch ist der vorgeschriebene Seilablauf zu beachten.

  • Seite 13: Seilbefestigung

    Montage Pos: 11.2.3.2.1 /6--MONTAGE/Winde + Seilzug/Drahtseil/*05.Seilbefestigung*/199/75/199/75 @ 1\mod_1185954289364_6.doc @ 7699 @ @ 1 Seilbefestigung Bei Winden ohne Drahtseil wird der Seilkeil lose mitgeliefert. Die Drehrichtung ist auf dem Drehrichtungsschild dargestellt.  Seiltrommel mit der Handkurbel drehen, bis hinter dem Schlitz an der Unterseite des Gehäuses eine ovale Öffnung sichtbar wird.

  • Seite 14: Bedienung

    Bedienung Bedienung Pos: 12.2 /7--BEDIENUNG/Allgemein/01.Bedienung - Alle @ 0\mod_1173087534915_6.doc @ 438 @ @ 1 Mit der Bedienung der Hebezeuge und Krane dürfen nur Personen betraut werden, die hiermit vertraut sind. Sie müssen vom Unternehmer zum Bedienen des Gerätes beauftragt sein. Der Unternehmer muss dafür sorgen, dass die Bedienungsanleitung am Gerät vorhanden und dem Bedienungspersonal zugänglich ist.

  • Seite 15: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme Pos: 13.2.1.1 /9--INBETRIEBNAHME/Allgemein/Allgemein/01.Allgemein @ 0\mod_1172504961658_6.doc @ 353 @ @ 1 Allgemein Einsatzland Bundesrepublik Deutschland: Beachten Sie die Unfallverhütungsvorschriften, insbesondere die Vorschriften der BGV D8, BGV D6 und BGR 500 (VBG9a). Andere Einsatzländer: Prüfung wie oben, Beachtung der nationalen Vorschriften und der Angaben in dieser Anleitung! Pos: 13.2.1.2 /---ALLGEMEIN/Hinweise/Prüfungen/HINWEIS - Prüfung durch befähigte Pesonen @ 0\mod_1177339966681_6.doc @ 5318 @ @ 1 HINWEIS!

  • Seite 16: Sicherheitsprüfung

    Sicherheitsprüfung Sicherheitsprüfung Pos: 14.2 /10-SICHERHEITSPRÜFUNG/Allgmein/01.Sicherheitsprüfung Alle @ 0\mod_1178197796463_6.doc @ 5699 @ @ 1 Vor der ersten Inbetriebnahme, bzw. Wiederinbetriebnahme, ist zu prüfen, ob:  ggf. vorhandene Befestigungsschrauben angezogen Steckbolzen, Klappstecker Sicherungseinrichtungen, vorhanden und gesichert sind. Pos: 14.3 /10-SICHERHEITSPRÜFUNG/Allgmein/Sicherheitsprüfung Seile @ 0\mod_1175670923023_6.doc @ 3100 @ @ 1 ...

  • Seite 17: Funktionsprüfung

    Funktionsprüfung Funktionsprüfung Pos: 15.2.1 /11-FUNKTIONSPRÜFUNG/Funktionsprüfung/199/75 @ 1\mod_1186391548819_6.doc @ 7804 @ @ 1 Die Funktionsprüfung muss unter Belastung mit der auf dem Typenschild angegebenen Tragfähigkeit erfolgen. Bremse beim Heben und Senken prüfen; Last muss sicher gehalten werden. Bei richtig eingestellter Bremse darf der Kurbelrückschlag der Handkurbel max. 50 mm am Umfang betragen.

  • Seite 18: Instandhaltung

    Betrieb. Bei erschwerten Einsatzbedingungen, wie z.B. häufigem Betrieb unter Volllast oder besonderen Umgebungsbedingungen wie z.B. Hitze, Staub etc., müssen die Intervalle entsprechend verkürzt werden. Pos: 16.3 /12-INSTANDSETZUNG/H - Winde + Seilzug/Bremsscheiben - Austausch/199/75 Austausch Bremsscheiben @ 1\mod_1186126863875_6.doc @ 7790 @ @ 1 Wir empfehlen Instandsetzungsarbeiten in unserem Werk durchführen zu lassen.

  • Seite 19: Öffnen Der Bremse

    Instandhaltung 11.3.1 Öffnen der Bremse  Seiltrommel (3) (bei 63-125kg) bzw. Antriebsritzel (5.1) (bei 250kg) in die Hand nehmen (Bremse nach oben)  Scheibe (10) abheben  Feder (9) aus dem Nocken des Gewinderinges (4) herausziehen  Mitnehmer (8) mit aufgenieteter Feder (9) abheben ...

  • Seite 20: Prüfung

    Pos: 17.2 /13-PRÜFUNG/Wiederkehrende Prüfung/01.Wiederkehrende Prüfung @ 0\mod_1175675257580_6.doc @ 3163 @ @ 1 12.1 Wiederkehrende Prüfungen Unabhängig von den Vorschriften der einzelnen Länder sind HADEF Hebezeuge mindestens einmal jährlich durch eine befähigte Person oder eine anerkannte befähigte Person bei Kranen, auf ihre Funktionssicherheit zu prüfen.

  • Seite 21: Wartung

    Wartung Wartung Pos: 18.2.1.1 /14-WARTUNG/Winde + Seilzug/Drahtseil/01.Drahtseil @ 0\mod_1175682037269_6.doc @ 3259 @ @ 1 13.1 Drahtseil Bei Korrosion, Anrisse oder Erreichen der Verschleißgrenze müssen die Seile gegen neue Original-Seile ausgetauscht werden. Überwachungskriterien:  Befestigungsschrauben vor Inbetriebnahme und mindestens alle 3 Monate prüfen und ggf. nachziehen ...

  • Seite 22: Störung

    Störung Störung Pos: 19.2.1 /15-STÖRUNG/Allgemein/01.Störung @ 0\mod_1173250229044_6.doc @ 458 @ @ 1 Bei Störungen muss folgendes beachtet werden:  Störungsbeseitigungen nur durch qualifiziertes Personal  Geräte gegen unbeabsichtigte Wiederinbetriebnahme sichern  Mit einem Warnschild darauf hinweisen, dass das Gerät nicht betriebsbereit ist ...

  • Seite 23: Abhilfe

    Abhilfe Abhilfe Pos: 20.2 /16-ABHILFE/Winde/02.Tabelle - 199/75 @ 1\mod_1186404276629_6.doc @ 7845 @ @ 1 Störung Ursache Behebung Seil falsch auf gewickelt - Drehrichtung bei Heben falsch Seil richtig auflegen Last wird nicht gehoben Bremse verschlissen oder defekt Bremssteile prüfen und verschlissene Teile erneuern Bremsscheiben feucht oder verölt...

  • Seite 24: Außerbetriebnahme

    Außerbetriebnahme Außerbetriebnahme Pos: 21.2 /---ALLGEMEIN/Hinweise/WARNUNG - Außerbetriebnahe: Schäden vermeiden.. @ 0\mod_1177597023398_6.doc @ 5590 @ @ 1 WARNUNG! Um Geräteschäden oder lebensgefährliche Verletzungen bei der Außerbetriebnahme zu vermeiden, müssen folgende Punkte beachtet werden: Pos: 21.3 /17-AUßERBETRIEBNAHME/Allgemein/Alle Außerbetriebnahme @ 0\mod_1173431980767_6.doc @ 669 @ @ 1 Arbeitsschritte zur Außerbetriebnahme der Geräte zwingend in genannter Reihenfolge durchführen: ...
