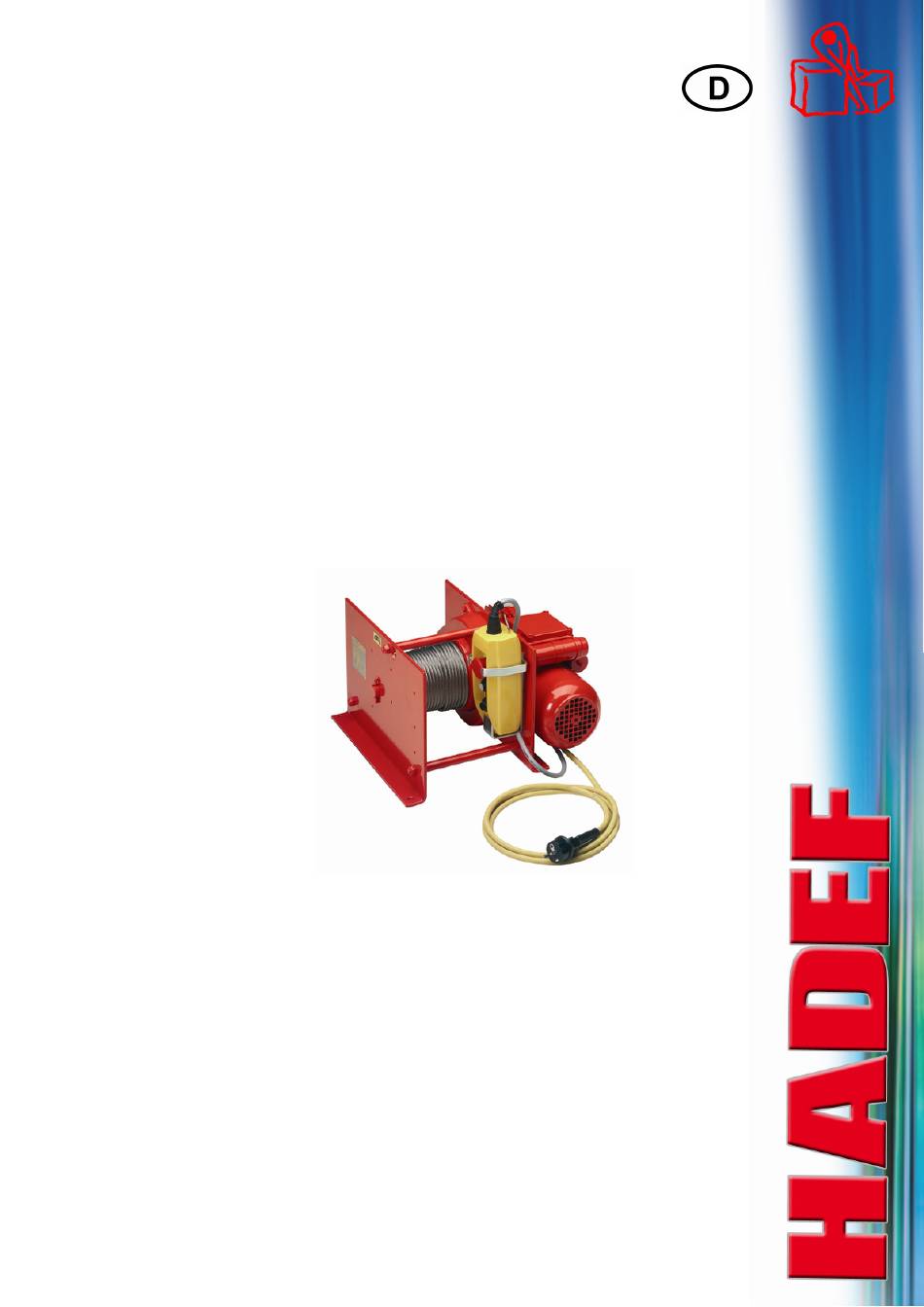

- Seite 1 Montage-, Betriebs- und Wartungsanleitung HADEF Elektro-Seilwinde Figur 43/86E-Liftboy 5.52.288.00.00.06 Rev.06...
-
Seite 2: Inhaltsverzeichnis
© © © © by Heinrich de Fries GmbH Heinrich de Fries GmbH, Gauss Str. 20, D-40235 Düsseldorf Heinrich de Fries GmbH wird im Weiteren als HADEF bezeichnet. Originalbetriebsanleitung in deutscher Sprache. Übersetzungen in andere Sprachen sind aus dem deutschen Original erstellt. -
Seite 3: Information
Drahtseil ......................... 17 Seilwegbegrenzungsschalter (Option) ................. 18 Schlaffseilschalter (Option) ..................18 Sicherheitsprüfung ................. 18 Funktionsprüfung ................18 11.1 Kontrollen vor dem ersten Start ................... 18 Instandhaltung................. 19 12.1 Allgemeines ........................19 12.2 Überwachung ......................... 19 12.3 Bremsmotor ........................19 12.4 Überlastsicherungen ..................... -
Seite 4: Hinweise Zur Ermittlung Der Theoretischen Nutzungsdauer
Herstellers Bauteile geprüft und ausgetauscht werden. Danach wird eine neue verfügbare Nutzungsdauer festgelegt. Siehe hierzu die gültigen Unfallverhütungsvorschriften „Winden, Hub- und Zuggeräte“. HINWEIS! Festlegung Eine Generalüberholung darf nur von HADEF oder durch eine von HADEF autorisierte Fachfirma durchgeführt werden Sicherheit Warnhinweise und Symbole In der vorliegenden Dokumentation werden die Gefahren und Hinweise wie folgt eingestuft und dargestellt: Bezeichnet eine Gefährdung mit einem hohen Risikograd, die, wenn sie nicht vermieden wird, den... -
Seite 5: Sorgfaltspflicht Des Betreibers
GEFAHR! Nichtbeachtung der Instruktionen dieser Anleitung kann zu unvorhersehbaren Gefährdungen führen. Für daraus resultierende Sach- oder Personenschäden wird von HADEF keine Haftung übernommen. Das Gerät wurde unter Berücksichtigung einer Risikobeurteilung und nach sorgfältiger Auswahl der einzuhaltenden harmonisierten Normen, sowie weiterer technischer Spezifikationen konstruiert und gebaut. -
Seite 6: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Die zulässige Belastung des Gerätes darf nicht überschritten werden! Ausgenommen ist eine evtl. Belastungsprüfung vor der ersten Inbetriebnahme durch eine anerkannte befähigte Person. Mit defekten Geräten und Lastaufnahmemitteln darf erst weitergearbeitet werden, wenn sie instand gesetzt wurden! Es dürfen nur Original–Ersatzteile verwendet werden. Bei Nichtbeachtung erlöschen alle Gewährleistungsansprüche. -
Seite 7: Transport Und Lagerung
Beim Einsatz außerhalb Deutschlands die jeweiligen nationalen Vorschriften beachten Gebäudewände, Decken, Böden oder Konstruktionen – an oder auf denen die Geräte montiert oder eingehangen werden, müssen eine ausreichende Stabilität besitzen. Im Zweifelsfall ist ein Statiker zu befragen Nach längerem Nichtbenutzen des Gerätes alle funktionswichtigen Bauteile durch Sichtprüfung kontrollieren und beschädigte Bauteile gegen neue Original- Ersatzteile austauschen Kein defektes Gerät benutzen;... -
Seite 8: Lagerung
Ein Einsatz in explosionsgefährdeter Atmosphäre ist untersagt! Aufbau HADEF Elektro- Seilwinden sind für den stationären Einsatz mit Montagebohrungen versehen. Gehäuse aus Stahlblech. Gehäuseseiten durch Gewindebolzen und Distanzrohre verbunden. Seiltrommel zwischen den Gehäuseseiten ermöglicht Seilabgänge in fast jede Richtung. Einbaulage beliebig, wobei die Seiltrommelachse stets waagerecht angeordnet werden muss. -
Seite 9: Funktionsbeschreibung
Die Seilablaufrichtung ist bei gerillter Trommel durch die Trommelrillung und durch eine evtl. vorhandene Überlastsicherung festgelegt. Winden ab 250 kg Tragfähigkeit sind auf Wunsch mit Ausrückkupplung lieferbar. Dies kann von Vorteil ein, wenn eine Last horizontal verzogen wird und anschließend das Seil schnell von der Trommel von Hand abgezogen werden soll. -
Seite 10: Technische Daten
Ausrückkupplung (Option) Nicht für Tragfähigkeit 125 kg ▫ Zum Abziehen des unbelasteten Seils ▫ Ausrückung von Hand ▫ Ein unbeabsichtigtes Ausrücken oder ein Ausrücken bei normalem Kraftaufwand ist bei Last nicht möglich. Andruckrolle (Option) Die Andruckrolle verhindert ein Überspringen der Seilwindungen beim Auf-oder Abwickeln des unbelasteten Seils. -
Seite 11: Montage
Wechselstrom 230V - 50Hz Trag- Seilauf- Seilge- Trag- Seilauf- Seilge- Seil- erfor- erforder- Trieb- Motor- Stromauf- Geräusch- Gewicht fähigkeit nahme schwin- fähigkeit nahme schwin- lagen der- liche werks- leistung nahme pegel * ohne digkeit digkeit licher Mindest- gruppe Drahtseil bruchkraft Seil-∅... -
Seite 12: Drahtseilauswahl
Drahtseilauswahl Drahtseile nach EN 12385-4 – Hubseile Rostfreie Seile und Spezialseile nach vorheriger Klärung möglich Durchmesser und Mindestbruchkraft müssen den Angaben der Tabelle unter Kapitel "Technische Daten" bzw. denen auf dem Typenschild entsprechen. Seilempfehlung Seile mit Stahleinlage für größere Seilzugkräfte können auch Seile mit Fasereinlage verwendet werden für ungeführte Lasten –... -
Seite 13: Seilaufwicklung
Seilaufwicklung Das Seil muss immer unter Vorspannung aufgewickelt werden. Der Bordscheibenüberstand oberhalb der letzten Seillage muss mindestens das 1 ½ fache des Seildurchmessers betragen. HINWEIS! Gemäß den gültigen Vorschriften und Unfallverhütungsvorschriften muss die Seillänge so gewählt werden, dass beim abgewickelten Seil noch mindestens 2 Seilwindungen auf der Seiltrommel verbleiben Seilablenkung Bei Montage einer Seilrolle muss diese mittig zur Seiltrommel angeordnet werden. -
Seite 14: Bedienung
Bedienung Mit der Bedienung der Hebezeuge und Krane dürfen nur Personen betraut werden, die hiermit vertraut sind. Sie müssen vom Unternehmer zum Bedienen des Gerätes beauftragt sein. Der Unternehmer muss dafür sorgen, dass die Bedienungsanleitung am Gerät vorhanden und dem Bedienungspersonal zugänglich ist. Steuertasten Abgebildete Steuerungssymbole dienen nur zur optischen Information und können je nach Steuerungsmodul variieren. -
Seite 15: Ausrückkupplung (Option)
Ausrückkupplung (Option) Seiltrommel-Ausrückung mittels Schaltknopf an der Getriebewelle. Eingerastet(A) Freischalten (B) Schaltknopf gegen Federdruck ca. 10mm herausziehen 90°gegen Uhrzeigersinn drehen (2) Der Führungsstift raste in dieser Stellung in eine Nut ein Schaltknopf loslassen Die Seiltrommel ist vom Antrieb frei geschaltet Einrasten (C) Schaltknopf herausziehen (1) und 90°... -
Seite 16: Inbetriebnahme
Inbetriebnahme Allgemein Einsatzland Bundesrepublik Deutschland: Beachten Sie die gültigen, nationalen Unfallverhütungsvorschriften. Andere Einsatzländer: Prüfung wie oben, Beachtung der nationalen Vorschriften und der Angaben in dieser Anleitung! HINWEIS! Geräte bis 1000 kg Tragfähigkeit und ohne kraftbetriebene Fahr- oder Hubwerke müssen vor der ersten Inbetriebnahme durch eine „befähigte Person“... -
Seite 17: Getriebe
9.2.4 Schaltpläne Der aktuelle Schaltplan liegt im Schaltkasten oder kann bei HADEF unter Angabe der Seriennummer angefordert werden. 9.2.5 Zuordnungsempfehlung der Leitungsquerschnitte und Absicherungen Zuordnung der Leitungsquerschnitte und Vorsicherung gem. VDE0100 vornehmen. Für die Gesamtleistung addieren Sie alle Motorleistungsdaten. Technische Daten der Motore entnehmen Sie dem Kapitel "Technische Daten“... -
Seite 18: Seilwegbegrenzungsschalter (Option)
Seilwegbegrenzungsschalter (Option) Bei vorhandenem Seilwegbegrenzungsschalter ist dieser vor Inbetriebnahme und nach Wartungsarbeiten neu einzustellen. Eine Kontrolle der richtigen Funktion ist zwischendurch erforderlich. Den Schaltpunkt für die obere Lasteinstellung so einstellen, dass auch bei ungünstiger Seilaufwicklung die zulässige obere Laststellung nicht überfahren wird. Es kann im Einzelfall erforderlich sein, bauseits einen externen Notendschalter zu installieren. -
Seite 19: Instandhaltung
Instandhaltung 12.1 Allgemeines Alle Überwachungs-, Wartungs- und Instandhaltungsarbeiten dienen dem sicheren Betrieb des Gerätes, somit sind sie gewissenhaft durchzuführen. Arbeiten nur von „befähigten Personen“ durchführen lassen. Arbeiten nur in entlastetem Zustand durchführen. Prüfungsergebnisse und getroffene Maßnahmen schriftlich festhalten. 12.2 Überwachung Die angegebenen Überwachungs- und Wartungsintervalle gelten für normale Bedingungen und Ein-Schicht- Betrieb. -
Seite 20: Nachstellen Des Luftspalts Blickrichtung "X" Auf Die Bremse
12.3.3 Nachstellen des Luftspalts Blickrichtung "X" auf die Bremse 1 Befestigungsschrauben eine halbe Umdrehung lösen. 2 Hülsenschrauben (8) gegen den Uhrzeigersinn in den Magnetkörper (9) hineindrehen. 3 Durch Drehen der Befestigungsschrauben (6) im Uhrzeigersinn, den Magnetkörper (9) so weit in Richtung Ankerscheibe (10) bewegen, bis mit einer Fühlerlehre der Nennluftspalt "a"... -
Seite 21: Seilwegbegrenzungsschalter (Option)
12.5 Seilwegbegrenzungsschalter (Option) 12.5.1 Einstellung der Schaltpunkte Zuerst Nocken für "Senken" einstellen. Dafür die Last in die untere Endstellung fahren und Schaltnocken einstellen. Die Anzahl der Schaltnocken kann auftragsbezogen variieren. 1 Deckelschrauben lösen und Deckel entfernen 2 Zentrale Schraube (1) lockern 3 Schaltpunkt jeder Nockenscheibe (A,B ….und evtl. -
Seite 22: Prüfung
Prüfung 13.1 Generalüberholung für kraftbetriebene Geräte Die gültigen, nationalen Unfallverhütungsvorschriften und die Maßnahmen zum Erreichen „sicherer Betriebsperioden (S.W.P.)“ nach FEM9.755 sind zu beachten. Demnach hat der Betreiber kraftbetriebene Geräte mit Ablauf der „theoretischen Nutzungsdauer D“ außer Betrieb zu nehmen oder einer Generalüberholung zu unterziehen. Ein Weiterbetrieb ist nur zulässig, wenn durch eine anerkannte befähigte Person (ehem. -
Seite 23: Wartung
Wartung 14.1 Drahtseil Bei Korrosion, Anrisse oder Erreichen der Verschleißgrenze müssen die Seile gegen neue Original-Seile ausgetauscht werden. Überwachungskriterien: Befestigungsschrauben vor Inbetriebnahme und mindestens alle 3 Monate prüfen und ggf. nachziehen Art und Anzahl der Drahtbrüche Lage der Drahtbrüche Zeitliche Folge des Auftretens von Drahtbrüchen Verringerung des Seildurchmessers Korrosion Abrieb... -
Seite 24: Störung
Störung Bei Störungen muss folgendes beachtet werden: Störungsbeseitigungen nur durch qualifiziertes Personal Geräte gegen unbeabsichtigte Wiederinbetriebnahme sichern Mit einem Warnschild darauf hinweisen, dass das Gerät nicht betriebsbereit ist Aktionsbereich der beweglichen Geräteteile absichern Kapitel "Allgemeine Sicherheitshinweise" lesen Hinweise zur Behebung von Störungen in nachfolgender Tabelle Zur Beseitigung von Störungen wenden Sie sich an unsere Serviceabteilung. -
Seite 25: Außerbetriebnahme
Außerbetriebnahme WARNUNG! Um Geräteschäden oder lebensgefährliche Verletzungen bei der Außerbetriebnahme zu vermeiden, müssen folgende Punkte beachtet werden: Arbeitsschritte zur Außerbetriebnahme der Geräte zwingend in genannter Reihenfolge durchführen: Arbeitsbereich weiträumig absichern. Kapitel "Sicherheitshinweise" lesen. Demontage erfolgt in umgekehrter Reihenfolge wie die Montage. Umweltgerechte Entsorgung der Betriebsmittel.
