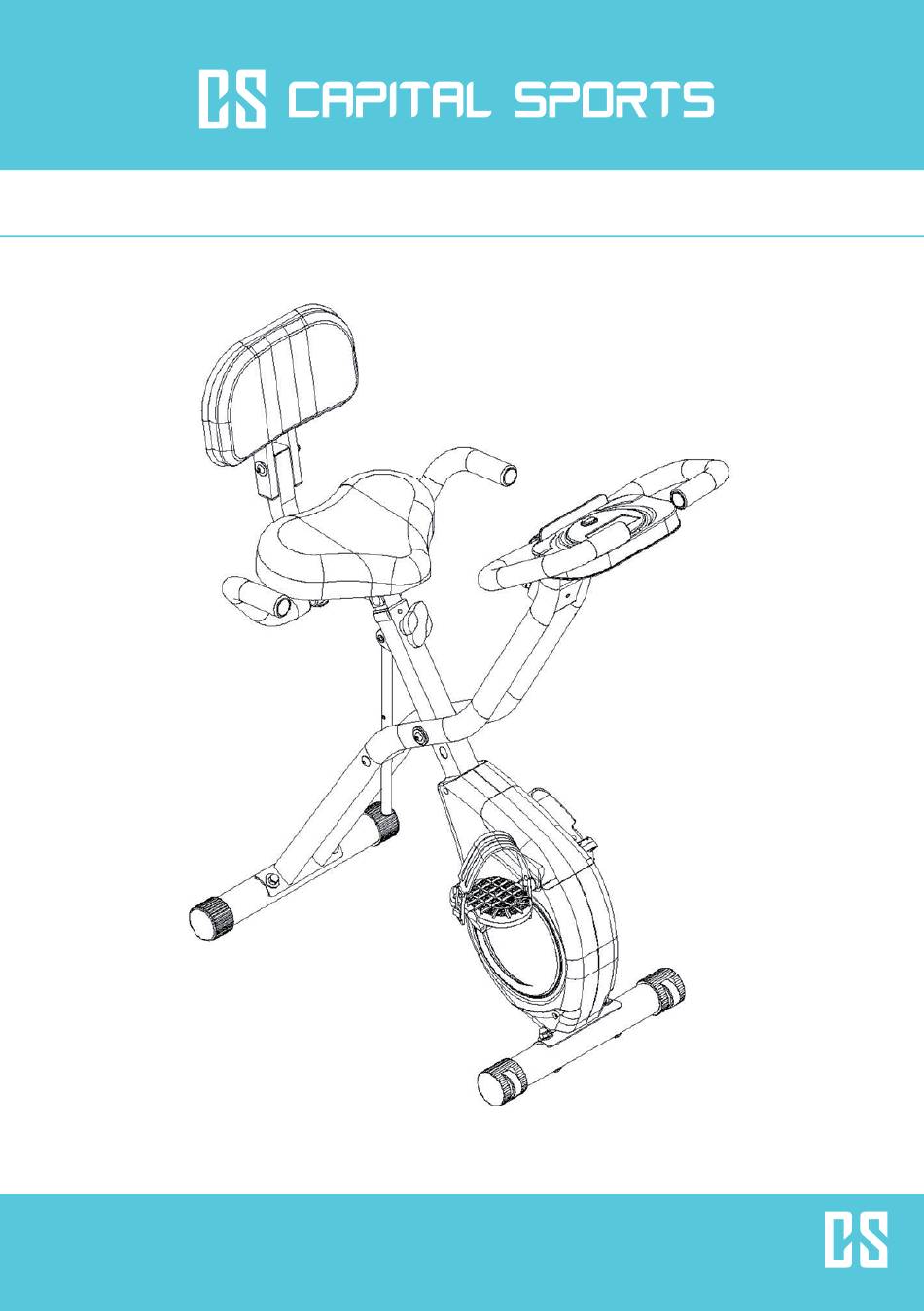

  • Seite 1 Azura II 10028898...

  • Seite 2: Warnung / Allgemeine Sicherheitshinweise

    Sehr geehrter Kunde, zunächst möchten wir Ihnen zum Erwerb Ihres Gerätes gratulieren. Bitte lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese um möglichen technischen Schäden vorzubeugen. Warnung / Allgemeine Sicherheitshinweise • Setzen Sie dieses Gerät nicht dem Regen aus. •...
  • Seite 3 Aufbau / Assembly...
  • Seite 4 Schritt 1 | Step 1 Montieren Sie die Füße (5 & 6) am Rahmen (1). Nutzen Sie dazu die gewölbten Unterlegscheiben (78) sowie die Hutmuttern (77). Ziehen Sie die Muttern fest an.
  • Seite 5 Schritt 2 | Step 2 Montieren Sie die Pedale (41 & 42) an den Kurbeln und fixieren Sie mit den Kontermuttern (69 & 70). Beachten Sie: Das rechte pedal muss gegen den Uhrzeigersinn angeschraubt werden (Linksgewinde)!
  • Seite 6 Schritt 3 | Step 3 Montieren Se den Trainingscopmputer an der Front (2) und sichern Sie mit 4 Inbusschrauben (66) und entsprechenden Unterlegscheiben (65). Verbinden Sie die Sensor-Kabel mit den Anschlüssen vom Trainingscomputer (Anschlüsse A und B).
  • Seite 7 Schritt 4 | Step 4 Montieren Sie den Sattel (86) auf der Sattelstütze (5) und sichern Sie die Verbindung mit 3 Nylon-Muttern (84). Schieben Sie die Sattelstange (3) in die dafür vorgesehene Aufnahme im Rahmen, stecken Sie den Ver- stell-Knauf (57) ein und stellen Sie die gewünschte Höhe ein.
  • Seite 8 Schritt 5...

  • Seite 9: Funktionen Des Trainingscomputers

    Bringen Sie die Rückenlehne (96) an der Halterung (9) an und verschrauben Sie mit 4 Inbusschrauben (94) und entsprechenden gewölbten Unterlegscheiben (95). Verbinden Sie dann die Halterung (8) mit der Sattelstütze (3) und verschrauben Sie mit 2 Schlossschrau- ben (87), passenden Unterlegscheiben (52) und Nylon Muttern (63). Montieren Sie die Griffstange (10) an die Verbindungsstange der Rückenlehne (8) und verschrauben Sie mit zwei gewölbten Unterlegscheiben (78) und zwei Inbusschrauben (88).

  • Seite 10: Hinweise Zur Entsorgung

    Hinweise zur Entsorgung Befi ndet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Pro- dukt, gilt die Europäische Richtlinie 2002/96/EG. Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll.

  • Seite 11: General Safety Notice

    Dear Customer, Congratulations on purchasing this product. Please read and follow these instructions, in order to avoid damaging the item. We do not cover any damages that may arise from improper use of the item or the disregard of the safety instructions. General Safety Notice •...
  • Seite 12 Step 1 Attach the front stabilizer (5) to the main frame (1), secure by 2x curve washer (78) and 2x domed nut (77). Attach the rear stabilizer (6) to the main frame (1), and secure with 2x curve washers (78) and 2x domed nut (77).
  • Seite 13 Step 2 Connect the pedals (41 & 42) to the appropriate (left / right) cranks and tighten with nuts (69 & 70). Please note: The right pedal is to be threaded on anticlockwise.
  • Seite 14 Step 3 Attach the console (66) to the front post (2) and secure with 4x allen bolts (66) and appropriate washers (65). Connect the sensor cables (plugs A & B)
  • Seite 15 Step 4 Attach the seat (86) to the seat post (5), secure with 3x washers (85) and 3x nylon nut (84). Insert the seat post (3) into the main frame (1). Then insert the adjustable knob (57) into the hole of the seat post at your desired location.
  • Seite 16 Step 5...

  • Seite 17: Console Operation

    Attach the back cushion (96) to the back cushion support tube (9), tighten with 4x allen bolts (94), 4x spring washers (95). Attach back cushion connection tube (8) to the seat post (3), tighten with 2x carriage bolts (87), 2x washers (52) and 2x nnylon nut (63).

  • Seite 18: Environment Concerns

    Environment Concerns According to the European waste regulation 2002/96/EG this symbol on the product or on its packaging indicates that this product may not be treated as household waste. Instead it should be taken to the appropriate collection point for the recycling of electrical and electronic equipment.
  • Seite 19 Chère cliente, cher client, Toutes nos félicitations pour l’acquisition de ce nouvel appareil. Veuillez lire attentivement et respecter les consignes suivantes de branchements et d’utilisation pour éviter d’éventuels dommages techniques. Avertissement / consignes générales de sécurité • Ne pas exposer l’appareil à la pluie. •...

  • Seite 20: Montage

    Montage...
  • Seite 21 Ètape 1 Fixer les pieds (5 & 6) au cadre (1). Utiliser pour cela les rondelles ondulées (78) de même que les écrous borgnes (77). Bien visser les écrous..
  • Seite 22 Étape 2 Monter les pédales (41 & 42) sur les manivelles et les fixer avec les contre-écrous (69 & 70). Remarque : visser la pédale de droite dans le sens inverse des aiguilles d’une montre !
  • Seite 23 Étape 3 Fixer la console d’entraînement à l’avant de l’appareil (2) et la fixer avec 4 vis à six pans creux (66) et les rondelles correspondantes (65). Connecter le câble du capteur avec les connecteurs de la console d’entraînement (prises A et B).
  • Seite 24 Étape 4 Monter la selle (86) sur le support de selle (5) et assurer l’attache avec 3 écrous en nylon (84). Faire glisser la tige de selle (3) dans le tube du cadre prévu à cet effet, et introduire le pommeau de blo- cage (57) dans un des crans correspondant à...
  • Seite 25 Étape 5...
  • Seite 26 Fixer le dossier (96) au support de dossier (9) et le visser avec 4 vis à six pans creux (94) et les rondelles ondulées correspondantes (95). Fixer ensuite le support (8) à la tige de selle (3) et le visser avec deux vis à tête bombée (87), les rondelles adaptées (52) et les écrous en nylon (63).

  • Seite 27: Information Sur Le Recyclage

    Information sur le recyclage Vous trouverez sur le produit l’image ci-contre (une poubelle sur roues, barrée d‘une croix), ce qui indique que le produit se trouve soumis à la directive européenne 2002/96/ CE. Renseignez-vous sur les dispositions en vigueur dans votre région concernant la collecte séparée des appareils électriques et électroniques.
