WAREMA LONSE III
3.1.2 Aufputzmontage
Klemmenabdeckungen
öffnen
12
Technische Änderungen behalten wir uns vor
®
Bitte beachten Sie die in den Anschlussplänen empfohlenen Leitungstypen.

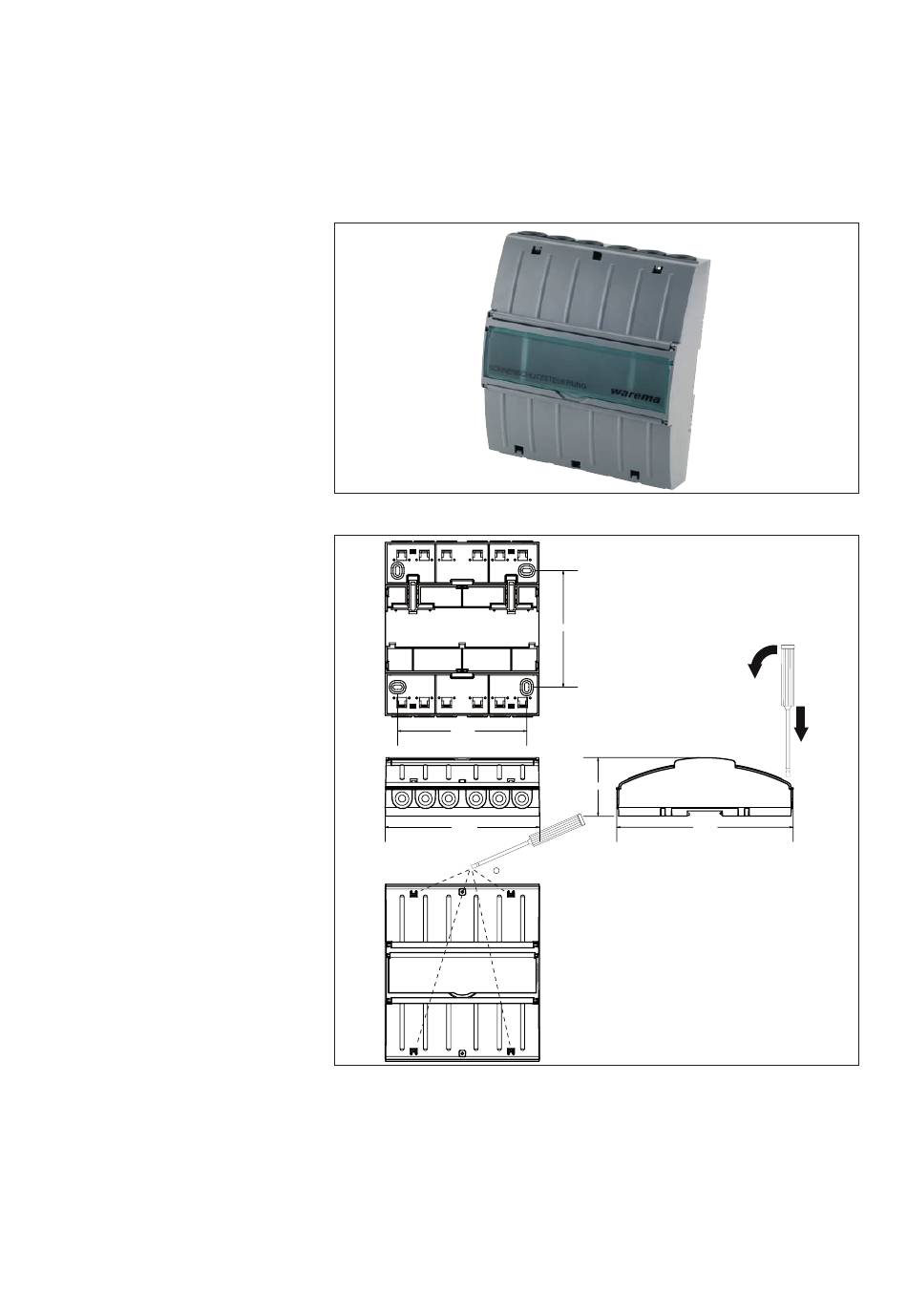

Abb. 3
LONSE III im Aufputzgehäuse
132 mm
158 mm
-
Abb. 4
Abmessungen Aufputzgehäuse
Zum Öffnen führen Sie einen Schlitzschraubendreher (Empfehlung: Klinge
3,0 - 4,0mm) in die jeweilige Deckelöffnung ein (s. Abb. 4) und hebeln Sie
den Klappdeckel vorsichtig auf. Wiederholen Sie den Vorgang für die zweite
Öffnung des Deckels. Wenn beide Verrastungen gelöst sind, lässt sich der
Deckel aufklappen. Den zweiten Deckel können Sie auf die gleiche Weise
öffnen.
119 mm
60 mm
180 mm
890366_a•de•16.11.2009
