WAREMA LONSE III
3.1 Montage des
3.1.1
Verteilereinbau
890366_a•de•16.11.2009
®
erätes
Das Gerät ist zum Einbau in einen Verteiler oder Aufputz vorgesehen. Es ist
an einer trockenen und gut zugänglichen Stelle zu montieren. Das Gerät darf
keinesfalls im Freien montiert und keiner direkten Sonneneinstrahlung ausge-
setzt werden.
Bitte beachten Sie die in den Anschlussplänen empfohlenen Leitungstypen.
Das Gerät muss beim Verteilereinbau auf einer symmetrischen Hutschiene
(35 mm nach DIN EN 50022) montiert werden.
Der Mindestabstand zwischen den Anschlussklemmen und einem anderen
Gegenstand muss mindestens 10 mm betragen.
Das Gerät wird durch einfaches Aufclipsen auf die Hutschiene montiert.

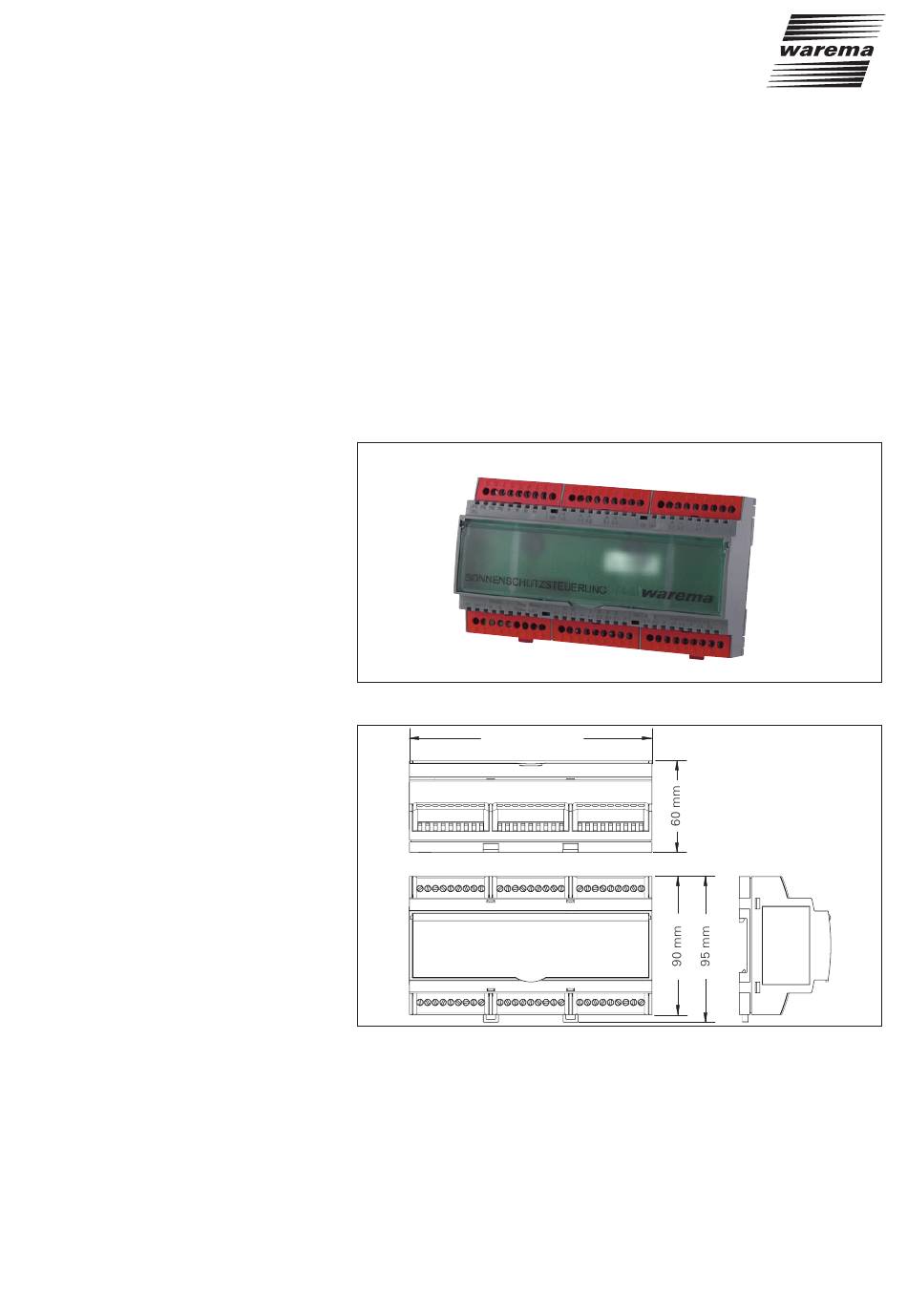

Abb. 1
LONSE III im Reiheneinbaugehäuse 9 TE
Abb. 2
Abmessungen Reiheneinbaugehäuse
157 mm / 9 TE*
Technische Änderungen behalten wir uns vor
*Entspricht der Norm
für Installations-
einbaugeräte nach
DIN 43880.
9 TE / 157 mm
11
