Inhaltszusammenfassung für NEC L51W

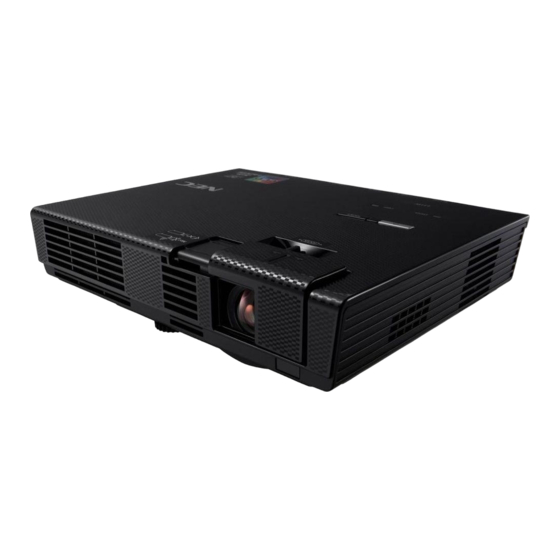

- Seite 1 Projektor L51W Bedienungshandbuch Modell Nr. NP-L51W...
- Seite 2 (3) Dieses Bedienungshandbuch wurde mit größter Sorgfalt erstellt; sollten Sie dennoch Fragen zu einem Punkt haben, Fehler oder Auslassungen entdecken, wenden Sie sich bitte an uns. (4) Ungeachtet des Artikels (3), haftet NEC nicht für erhobene Ansprüche bei entgangenen Gewinnen oder anderen Angelegenheiten, die als Ursache der Projektorverwendung erachtet werden.
-
Seite 3: Sicherheitshinweise
Wichtige Informationen Sicherheitshinweise Vorsichtsmaßnahmen Lesen Sie dieses Handbuch bitte sorgfältig durch, bevor Sie den Projektor NEC benutzen, und bewahren Sie das Bedienungshandbuch in greifbarer Nähe als spätere Referenz auf. VORSICHT Zum Ausschalten der Hauptspannung müssen Sie unbedingt den Netzstecker von der Netz- steckdose abziehen. -
Seite 4: Wichtige Sicherheitshinweise
Wichtige Informationen Wichtige Sicherheitshinweise Diese Sicherheitshinweise sollen eine lange Lebensdauer Ihres Projektors sicherstellen und vor Feuer und elektrischen Schlägen schützen. Lesen Sie diese Hinweise sorgfältig durch und beachten Sie alle Warnungen. Installation • Den Projektor unter folgenden Bedingungen nicht aufstellen: - auf einem instabilen Handwagen, Gestell oder Tisch. -
Seite 5: Vorsichtsmaßnahmen In Bezug Auf Feuer Und Elektroschläge
Wichtige Informationen Vorsichtsmaßnahmen in Bezug auf Feuer und Elektroschläge • Um einen Hitzestau im Projektor zu vermeiden, sollten Sie darauf achten, dass eine ausreichende Ventila- tion gewährleistet ist und die Lüftungsschlitze nicht blockiert sind. Halten Sie einen Mindestabstand von 10 cm zwischen Wänden und Projektor ein. •... -
Seite 6: Vorsichtsmaßnahmen Zur Fernbedienung
Wichtige Informationen Vorsichtsmaßnahmen zur Fernbedienung • Behandeln Sie die Fernbedienung mit Sorgfalt. • Wischen Sie die Fernbedienung sofort trocken, wenn sie einmal nass geworden sein sollte. • Vermeiden Sie übermäßige Hitze und Feuchtigkeit. • Schließen Sie die Batterie nicht kurz, erhitzen Sie sie nicht und nehmen Sie sie nicht auseinander. •... -
Seite 7: Über Den Modus Große Höhe
Wichtige Informationen Über den Modus Große Höhe • Stellen Sie den [GEBLÄSEMODUS] auf [Hoch], wenn Sie den Projektor in Höhenlagen bei ca. 2500 Fuß/760 Meter oder höher verwenden. • Wenn Sie den Projektor in Höhenlagen bei ca. 2500 Fuß/760 Meter ohne die Einstellung des Projektors auf [Hoch] verwenden, kann dies dazu führen, dass sich der Projektor überhitzt und selbst ausschaltet. -
Seite 8: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ......1 Bedienung ..........37 Multimedia Menübaum ......38 Benutzungshinweise......2 Unterstützte Formate......39 Vorsichtsmaßnahmen ......2 Verwendung des Projektors als Einführung .........4 Speichergerät ........41 Produktmerkmale ........4 Projizierung des Computerbildes vom Lieferumfang ........5 Projektor über das USB Kabel (USB Anzeige) ..........43 Produktübersicht .........6 Drahtlosprojektion ......44 Projektor .......... -
Seite 9: Benutzungshinweise
Benutzungshinweise Vorsichtsmaßnahmen Beachten Sie alle Warnungen, Vorsichtsmaßnahmen und Wartungshinweise in diesem Benutzerhandbuch, um die Leb- ensdauer Ihres Gerätes zu maximieren. ■ Schalten Sie zuerst den Projektor ein und an- Warnung- schließend die Signalquellen. Leinwände mit hoher Verstärkung sind nicht optimal für die Nutzung mit diesem Projektor. -
Seite 10: Was Sie Tun Sollten
Benutzungshinweise Was Sie tun sollten: ■ Schalten Sie das Produkt vor der Reinigung aus. ■ Verwenden Sie ein weiches, mit einem milden Reinigungsmittel getränktes Tuch, um das Gehäuse zu reinigen. ■ Trennen Sie das Gerät vom Stromnetz, wenn es über einen län- geren Zeitraum nicht benutzt wird. -
Seite 11: Einführung
Einführung Produktmerkmale Dieses Produkt ist ein WXGA Einzelchip 0,45” DLP Projektor. ® Die Eigenschaften umfassen: ■ Leichter und kleiner LED Projektor Der Projektor verwendet anstatt einer Lampe eine LED als Lichtquelle. ■ Anzeige im beliebten Breitbildformat Hochauflösende Anzeige – 1.039.680 Pixel (ähnlich WXGA) ■... -
Seite 12: Lieferumfang
K urzanleitung satzbereiche in den (P/N: 7N8N3031) Für Kunden in Europa: Sie finden unsere aktuellen Garantiebed- einzelnen Ländern, W ichtige Informationen ingungen auf unserer Webseite: gibt es in manchen Re- (P/N: 7N8N3021) www.nec-display-solutions.com gionen möglicherweise anderes Zubehör..Deutsch... -
Seite 13: Produktübersicht
Einführung Produktübersicht Projektor Lüftung (Auslass) Lüftung (Einlass) Winkelverstellfüße Objektiv Objektivabdeckung Fernbedienungssensor Bedienfeld Fokus Hebel Lautsprecher Deutsch ... -
Seite 14: Anschlüsse
Einführung LIGHT Anschlüsse 1. SD-KARTE Steckplatz Für Multimedia. Wir garantieren Stecken Sie die SD-Karte mit der Beschriftung nach oben zeigend in diesen nicht, dass der Projek- Steckplatz. tor alle auf dem Markt Hinweis: erhältlichen SD-Karten Unterstützte SD-Karten Typen sind: und USB Geräte unter- - SD-Karte bis zu 2 GB stützt. -
Seite 15: Bedienfeld
Einführung Bedienfeld LIGHT LIGHT EIN/AUS Drücken Sie auf die „ ” Taste, Schalter und um den Projektor einzuschalten. Anzeige Lesen Sie den Abschnitt “Projek- tor ein-/ausschalten” auf den Seiten 14-15. QUELLE Durch Drücken auf „QUELLE“ wählen Sie eine Signalquelle aus. Statusanzeige Zeigt den Status der Projektor- temperatur an und wenn die... -
Seite 16: Fernbedienung
Einführung Fernbedienung Entfernen Sie das transparente Isolier- band, bevor Sie die Fernbedienung das erste Mal verwenden. Informationen zum Einlegen der Batterie finden Sie auf Seite 11. EIN/AUS Siehe „Ein-/Ausschalten des Projektors“ auf Seite 14 ~ 15. VOL. +/- Erhöhen/Verringern der Lautsprecherlautstärke. - Seite 17 Einführung HDMI Drücken Sie „HDMI“ zur Aus- wahl des HDMI IN Anschlus- ses. Drücken Sie auf „SD“ zur Aus- wahl eines Steckplatzes für die SD-KARTE. Multimedia wird starten. USB-A Drücken Sie „USB-A“ zur Aus- wahl des USB-A Ports. Multi- media wird starten. Wenn das optionale Wireless LAN Gerät an den USB-A Port angeschlos- sen ist, wird der Wireless LAN...
-
Seite 18: Einlegen Der Batterien
Einführung Einlegen der Batterien 1. Drücken Sie fest auf die Batteriefachabdeckung und streifen Sie sie ab. 2. Entfernen Sie die alte Lithi- 3. Bringen Sie die Abdeckung um Knopfzelle und legen Sie wieder an. Das Infrarot-Signal eine neue ein (CR2025). Stel- der Fernbedienung len Sie sicher, dass die mit hat innerhalb eines... -
Seite 19: Installation
Installation Anschließen des Projektors Verbinden mit dem Computer/Notebook Stellen Sie sicher, dass der Stromstecker sowohl mit der Strom- buchse des Projektors als auch der Steckdose MOLEX fest verbunden ist. An die Steckdose SD CARD Hinweis: Bei Ansicht eines DVI Digitalsignals •... -
Seite 20: Verbinden Mit Videoquellen
Installation Verbinden mit Videoquellen DVD-Player, Blu-ray Player, Digi- talempfänger, HDTV-Receiver Stellen Sie sicher, dass der Stromstecker sowohl mit der Strom- buchse des Projektors als auch der Steckdose fest verbunden ist. Videoausgang An die Steckdose Wegen unter- schiedlicher Ein- satzbereiche in den einzelnen Ländern, gibt es in manchen Regionen möglicherweise anderes... -
Seite 21: Ein/Ausschalten Des Projektors
Tastenfeld ein. einschalten, wird das Die Stromanzeige wird blau blinken. Der Startbildschirm Startmenü angezeigt. In (NEC Logo) wird angezeigt und die Stromanzeige blau diesem Menü können Sie die Menüsprachen leuchten. auswählen. Verwenden 4. Schalten Sie Ihre Quelle ein (Computer, Notebook, Video- oder player, usw.) Der Projektor wird Ihre Quelle automatisch... -
Seite 22: Ausschalten Des Projektors
Installation Ausschalten des Projektors 1. Drücken Sie auf die „EIN/AUS“ Taste auf der Fernbedi- enung oder die Taste auf dem Tastenfeld, um den Projek- In einigen Fällen tor auszuschalten. Es wird eine Meldung wie auf der unten leuchtet die EIN/AUS- stehenden Abbildung angezeigt. -
Seite 23: Warnanzeige
Installation Warnanzeige Wenn die „STATUS“ Anzeige doppelt rot blinkt, bedeutet dies, dass der Projektor überhitzt ist. Der Projektor wird sich automatisch abschalten. Wenn die „STATUS“ Anzeige vierfach rot blinkt und die unten stehende Meldung angezeigt wird, bedeutet dies, dass der Lüfter defekt ist. -
Seite 24: Einstellen Des Projektionsbildes
Installation Einstellen des Projektionsbildes Einstellen der Höhe des Projektorbildes Der Projektor ist mit einem verstellbaren Fuß ausgestattet, um das Bild für einen vollen Bildschirm nach oben oder unten zu verschieben. Drehen Sie den verstellbaren Fuß gegen den Uhrzeigersinn, um den Projektor zu erhöhen; oder im Uhrzeigersinn, um ihn zu senken. -
Seite 25: Einstellen Des Fokus
Bild scharf abgebildet wird. L51W Serie: Der Projektor fokussiert bei einer Entfernung von 20,5” bis 118,1”/52 bis 300 cm. Fokussierhebel Einstellen der Bildgröße L51W Serie: Bildgröße zwischen 17” bis 100” (0,438 bis 2,540 meter). 100" (254,0cm) 80" (203,2cm) 66"... -
Seite 26: Bedienung
Bedienung Bildschirmmenü Der Projektor bietet ein mehrsprachiges Bildschirmmenü, über das Sie Bildeinstellungen vornehmen und eine Reihe von Ein- stellen ändern können. Der Projektor wird die Quelle automa- tisch erkennen. Bedienung Um das OSD zu öffnen, drücken Sie die MENÜ Taste auf der Fern- bedienung. -
Seite 27: Menüverzeichnisbaum
Bedienung Menüverzeichnisbaum Settings Main Menu Sub Menu BILD Bildmodus Präsentation / Hell. Hoch / Video / Film / sRGB / Schwarze tafel / Adobe RGB / Benutzer Wandfarbe Inaktiv / Rot / Grün / Blau / Zyan / Magenta / Gelb Helligkeit 0~100 Kontrast... - Seite 28 Bedienung Settings Main Menu Sub Menu OPTIONEN Eingangssuche Inaktiv / Ein Gebläsemodus AUTO / High-Speed Eco-Modus Inaktiv / Ein Quellinfo aus Inaktiv / Ein Hintergrundfarbe Schwarz / Blau Information Modellnr. Seriennr. Quelle Auflösung Softwareversion Software2 Version Videopegel Seitenverhältnis Farbraum Gen. Prjktrst. Zurück Erweitert Direct Power On...
-
Seite 29: Bild
Bedienung BILD Bildmodus Es gibt zahlreiche Werkseinstellungen, die für verschiedene Bild- typen optimiert sind. Verwenden Sie die oder Taste, um die jeweilige Option auszuwählen. Präsentation: Für Computer oder Notebook. High-Bright: Maximale Helligkeit vom PC-Eingang. Video: Dieser Modus wird für das Ansehen des normalen Fern- ... -
Seite 30: Farbsättigung
Bedienung Kontrast Der Kontrast steuert den Unterschied zwischen den hellsten und den dunkelsten Bereichen des Bildes. Die Anpassung des Kontrastes ändert den Schwarzweiß-Anteil des Bildes. Drücken Sie zum Verringern des Kontrasts auf die Taste. Drücken Sie zum Erhöhen des Kontrasts auf die Taste. -
Seite 31: Bild | Erweitert
Bedienung BILD | Erweitert Gamma Hier können Sie zur Optimierung der Bildqualität der Eingabe einen feineingestellten Gamma-Wert auswählen. Film: Für Heimkino. Video: Für Video- oder TV-Quellen. Grafiken: Für Bildquellen. PC: Für PC- bzw. Computer-Quellen. Tafel: Wählen Sie diesen Modus für optimale Farbeinstellun- ... - Seite 32 Bedienung Eigang Mit dieser Option können Sie Eingangsquellen aktivieren/deak- tivieren. Rufen Sie durch Drücken der -Taste das Untermenü auf und wählen Sie die benötigten Quellen aus. Drücken Sie zum Abschluss der Auswahl auf die ENTER Taste. Der Projektor tastet die deaktivierten Eingänge nicht ab. Zurück Drücken Sie auf , um zum vorherigen Menü...
-
Seite 33: Bildschirm
Bedienung BILDSCHIRM Seitenverhältnis Hier wählen Sie ein bevorzugtes Seitenverhältnis aus. AUTOM.: Diese Funktion wählt automatisch das passende An- zeigeformat aus. 4:3: Dieses Format eignet sich für 4 x 3-Eingangsquellen. 16:9: Dieses Format eignet sich für 16 x 9-Eingangsquellen wie ... -
Seite 34: Bildschirm | 3D Einstellungen
Bedienung BILDSCHIRM | 3D Einstellungen Aus: Wählen Sie „Aus“, um das normale (2D) Bild anzuzeigen. Der Projektor funk- tioniert nur mit der Ein: Wählen Sie „Ein“, um das 3D-Format anzuzeigen. DLP Link 3D-Brille. 3D umkehren Die „3D umkehren“ ... -
Seite 35: Einstellungen
Bedienung EINSTELLUNGEN Sprache Das OSD-Menü kann in verschiedenen Sprachen angezeigt werden. Rufen Sie mit der oder Taste das Untermenü auf, wählen Sie dann mit der Taste oder Ihre gewünschte Sprache. Drücken Sie zum Abschluss der Auswahl auf Für die Rückprojek- ... -
Seite 36: Menüposition
Bedienung Standard V Drehen H Drehen H+V Drehen Menüposition Hier stellen Sie die Position des Menüs auf dem Bildschirm ein. Signal Siehe nächste Seite. Stumm Wählen Sie „Ein“, um die Audioausgabe verstummen zu lassen. Wählen Sie „Aus“, um die Lautstärke wiederherzustellen. ... -
Seite 37: Einstellungen | Signal (Rgb)
Bedienung EINSTELLUNGEN | Signal (RGB) Die Funktion „Sig- nal“ ist nur bei einer analogen VGA- Phase Signalquelle (RGB) verfügbar. Die Funktion synchronisiert die Anzeigesignalfrequenz mit der Grafikkarte. Wenn das Bild wackelt oder flimmert, können Sie mit dieser Funktion das Problem lösen. Takt Hier können Sie die Anzeigedatenfrequenz an die Frequenz Ihrer Computergrafikkarte anpassen. -
Seite 38: Einstellungen | Erweitert
Verwenden Sie diese Funktion, um den Startbildschirm anzuzeigen (NEC Logo). Ein: Zeigt das NEC Logo an. Inaktiv: Zeigt das NEC Logo nicht an. Untertitel Verwenden Sie diese Funktion, um Untertitel und das Untertitelmenü zu aktivieren. Wählen Sie eine passende Untertiteloption: Aus, CC1, CC2, CC3 und CC4. -
Seite 39: Optionen
Bedienung OPTIONEN Eingangssuche Ein: Der Projektor sucht nach anderen Signalen, falls das aktu- elle Eingangssignal verloren geht. Aus: Der Projektor sucht nur die aktuelle Eingangsverbindung. Gebläsemodus Auto: Die internen Lüfter laufen abhängig von der internen Temperatur mit variabler Geschwindigkeit. Hohe Geschwindigkeit: Die internen Lüfter laufen mit voller ... - Seite 40 Bedienung Informationen Siehe nächste Seite. Erweitert Siehe Seite 35. Reset Mit „Ja“ setzen Sie die Anzeigeparameter in allen Menüs auf die Werkseinstellungen zurück. 33 ... Deutsch...
-
Seite 41: Optionen | Information
Bedienung OPTIONEN | Information Information Zur Anzeige der Projektorinformationen für Quelle, Auflösung und Softwareversion auf dem Bildschirm. “Videopegel”, “Seit- enverhältnis” und “Farbraum” werden nur bei einer HDMI Quelle unterstützt. Deutsch ... -
Seite 42: Optionen | Erweitert
Bedienung OPTIONEN | Erweitert Direct Power On Wählen Sie „Ein“ zur Aktivierung des direkten Strommodus. Der Projektor wird sich automatisch einschalten, wenn das Netzteil angeschlossen wird, ohne dass die Taste am Tastenfeld oder die EIN Taste auf der Fernbedienung gedrückt werden muss. Auto Aus (min) Hier stellen Sie den Countdown-Timer ein. -
Seite 43: Verwendung Von Multimedia
Bedienung Verwendung von Multimedia Multimedia ist eine interaktive PC-lose Präsentationslösung. Sie beinhaltet verschiedene Modi (Foto, Video, Musik, Office Reader und Einstellung) mit einer benutzerfreundlichen Oberfläche. Um das Hauptmenü von Multimedia anzuzeigen, drücken Sie auf die USB-A, USB-B oder SD-Taste auf der Fernbedienung oder drücken Sie auf die QUELLE Taste. -
Seite 44: Bedienung
Bedienung Bedienung Um das OSD zu öffnen, drücken Sie die MENÜ Taste auf der Fern- bedienung. Wenn das OSD angezeigt wird, verwenden Sie die Tasten, um Optionen im Hauptmenü auszuwählen. Drücken Sie nach der Auswahl von Optionen auf einer bestimmten Seite auf die ENTER Taste, um das entsprechende Untermenü... -
Seite 45: Multimedia Menübaum
Video Einstellung Anzeigeformat Autom./Originalgröße Wiedergabemodus Einmal/Einmal wiederholen/Wiederholen/Zufällig Auto-Wiedergabe Ein/Aus Firmware Upgrade Ja/Nein Um die Firmware zu aktualisieren, besuchen Sie: http://www.nec-display.com/dl/en/index.html. Um die Version des Projektors zu prüfen, wählen Sie [Optionen] -> [Information] -> [Software 2 Version] aus dem Menü. Deutsch ... -
Seite 46: Unterstützte Formate
Bedienung Unterstützte Formate ■ Unterstützte Grafikformate: JPG, BMP JPG Datei unterstützt JPEG Baseline und Progressive JPEG. BMP Datei unterstützt nur Vollfarben. - Einige nach den oben genannten Anforderungen unterstützte Dateien könnten nicht angezeigt werden. ■ Unterstützte Audioformate: WAV, MP3, WMA WAV unterstützt PCM und AD-PCM. -
Seite 47: Einschränkungen Bei Der Anzeige Von Microsoft Office Und Pdf Dateien
Bedienung Einschränkungen bei der Anzeige von Microsoft Office und PDF Dateien Der Office Reader ermöglicht eine einfache Anzeige von Micro- soft Office oder PDF Dateien. Wegen der vereinfachten Anzeige kann sich die Ansicht allerd- ings etwas von der Ansicht Ihrer Anwendung auf dem Com- puter unterscheiden. -
Seite 48: Verwendung Des Projektors Als Speichergerät
Bedienung Verwendung des Projektors als Speichergerät Wichtig: • Verwenden Sie den Speicherbereich des Projektors als temporären Speicher. Sichern Sie die Daten auf der Festplatte Ihres Computers, bevor Sie den Projektor als Speichergerät verwenden. Wir übernehmen keine Haftung für Datenverluste oder Schäden, die durch die Verwendung des Projektors entstehen. Falls die Daten über einen längeren Zeitraum nicht verwendet werden, löschen Sie sie aus dem Speicherbereich des Projektors. - Seite 49 Bedienung Hinweis: • Warten Sie nach Abtrennen eines USB Speichergerätes mindestens 5 Sekunden lang, bevor Sie es wieder verbinden und umgekehrt. Der Computer könnte das USB Speichergerät nicht erkennen, wenn es mehrmals schnell hintereinander angeschlos- sen und wieder abgetrennt wird. •...
-
Seite 50: Projizierung Des Computerbildes Vom Projektor Über Das Usb Kabel (Usb Anzeige)
Bedienung Projizierung des Computerbildes vom Projektor über das USB Kabel (USB Anzeige) Verwenden Sie das beiliegende USB Kabel (oder ein han- delsübliches USB Kabel, kompatibel mit USB 2,0 Spezifikation), um den Computer mit dem Projektor zur Anzeige des Com- puterbildschirms auf dem Projektor zu verbinden. Schalten Sie den Projektor Ein/Aus und die Quellenauswahl für den Projek- tor kann auf dem Computer erfolgen, ohne ein Computerkabel (VGA) anschließen zu müssen. -
Seite 51: Drahtlosprojektion
LAN Geräten 7. Wählen Sie „NECPJ“ (erstmalige Einstellung) für Ihr Netzwerk unterstützten aus. Länder finden Sie 8. Öffnen Sie den Webbrowser, um die Netzwerkeinstellungen für auf unserer Web- den Projektor zu ändern. seite unter http:// www.nec-display. com/global/ index.html. Deutsch ... -
Seite 52: Anhänge
Anhänge Problemlösung Wenn Probleme bei der Benutzung des Projektors auftreten, lesen Sie die folgenden Informationen. Falls das Problem weiterhin besteht, kontaktieren Sie bitte Ihren Händler oder unser Servicezentrum. Problem: Es wird kein Bild angezeigt Stellen Sie sicher, dass alle Anschluss- und Stromversorgungskabel ... -
Seite 53: Problem: Das Bild Ist Instabil Oder Flimmert
Compaq=> [Fn]+[F4] Hewlett => [Fn]+[F4] Dell => [Fn]+[F8] Packard Gateway=> [Fn]+[F4] NEC=> [Fn]+[F3] IBM=> [Fn]+[F7] Toshiba => [Fn]+[F5] Macintosh Apple: Systemeinstellungen --> Monitore --> Anordnen --> Bild- schirme synchronisieren Wenn Sie Probleme bei der Änderung der Auflösung haben oder ... -
Seite 54: Problem: Bild Ist Invertiert
Anhänge Problem: Das Bild ist nicht fokussiert Stellen Sie die Bildschärfe über den Fokushebel des Projektors ein. Stellen Sie sicher, dass sich der Projektionsbildschirm innerhalb des erforderlichen Abstands von 20,5” bis 118,1”/52 bis 300 mm zum Projektor befindet (siehe Seite 18). Problem: Das Bild ist bei einer 16:9 DVD-Wiedergabe zu lang gestreckt Der Projektor erkennt automatisch DVDs im 16:9 Format und passt... -
Seite 55: Problem: Anzeigeleuchte Meldung
Anhänge Problem: Anzeigeleuchte Meldung Stromanzeige Anzeige Projektor Hinweis Gerät ist ausgeschaltet Blinkend Blau 0,5 Sek. Ein, Der Projektor bereitet den Startvorgang vor. Bitte warten Sie einen Moment. 2,5 Sek. Aus 0,5 Sek. Ein, Abschalt-Timer ist aktiviert. 0,5 Sek. Aus Leuchtend Blau Der Projektor ist eingeschaltet. -
Seite 56: Technische Daten
Anhänge Technische Daten Optik Projektionssystem Einzel DLP® Chip (0,45”, Seitenverhältnis 16:10) Auflösung 1.039.680 Pixel (ähnlich WXGA) Objektiv Fixobjektiv, manueller Fokus F/1,5 Lampenleistung 500 Lumen *2 *3 Kontrastverhältnis 4000:1 (volles Weiß: volles Schwarz) Bildgröße (Diagonale) 17 bis 100 Zoll/0,432 bis 2,540 m Projektionsabstand 20,5 bis 118,1 Zoll/52 bis 300 mm (min. - Seite 57 Entspricht EMC Verordnung (EN55022, EN55024, EN61000-3-2, EN61000-3-3) Entspricht Niedrigspannungsverordnung (EN60950-1, TÜV GS-geprüft) Weitere Informationen finden Sie auf: http://www.necdisplay.com/ Europa: http://www.nec-display-solutions.com/ Weltweit: http://www.nec-display.com/global/index.html Informationen über unsere optionalen Zubehörteile finden Sie auf unserer Webseite oder in unserer Broschüre. Die technischen Daten können sich ohne Ankündigung ändern.
-
Seite 58: Kompatibilitätsmodi
Anhänge Kompatibilitätsmodi Analog RGB Seitenver- Aktualisierung- Signal Auflösung (Punkte) hältnis srate (Hz) 640x480 60/72/75/85 SVGA 800x600 56/60/72/75/85 1024x768 60/70/75/85 XGA+ 1152x864 70/75/85 1280x720 16:9 1280x768 15:9 60/75/85 WXGA 1280x800 16:10 1366x768 16:9 Quad-VGA 1280x960 60/75 SXGA 1280x1024 60/72/75 SXGA+ 1400x1050 WXGA+ 1440x900... -
Seite 59: Hdmi
Anhänge HDMI Seitenver- Aktualisierung- Signal Auflösung (Punkte) hältnis srate (Hz) 640x480 60/72/75/85 SVGA 800x600 56/60/72/75/85 1024x768 60/70/75/85 XGA+ 1152x864 70/75/85 HDTV(1080p) 1920x1080 16:9 50/60 HDTV(1080i) 1920x1080 16:9 50/60 HDTV(720p) 1280x720 16:9 50/60 SDTV(480p) 720x480 4:3/16:9 SDTV(576p) 720x576 4:3/16:9 1280x768 15:9 60/75/85 WXGA... -
Seite 60: Stativ Installation
Anhänge Stativ Installation 1. Sie können diesen Projektor auf einem Kamerastativ montieren. 2. Technische Daten des Stativs: Typ: 1/4”-20UNC Kamerastativ VORSICHT: - Verwenden Sie keine instabile Unterlage. Dies könnte zu einem Umfallen des Stativs führen und Schäden verursachen. - Lesen Sie die dem Stativ beiliegende Anleitung. -
Seite 61: Gehäuseabmessungen
Anhänge Gehäuseabmessungen Einheit: mm/Zoll 57,5/2,26" Objektivmitte 51,0/2,01" 226,0/8,90" 43,0/1,69" Deutsch ... -
Seite 62: Pinbelegung Des D-Sub
Anhänge Pinbelegung des D-Sub COMPUTER- Eingangsanschlusses 15-poliger Mini D-Sub-Anschluss Stift-Nr. RGB-Signal (Analog) YCbCr-Signal 11 12 13 14 15 Grün 9 10 Blau Masse Masse Signalpegel Rote Masse Cr-Masse Videosignal: 0,7 Vp-p (Analog) Grüne Masse Y-Masse Synch.-Signal: TTL level Blaue Masse Cb-Masse Nicht belegt Synch.-Signal-Masse... -
Seite 63: Problemlösung Checkliste
Problemlösung Checkliste Bevor Sie Ihren Händler oder das Servicezentrum kontaktieren, prüfen Sie die folgende Liste, sowie den Abschnitt „Problemlösung“, um herauszufinden, ob eine Reparatur notwendig ist. Die unten stehende Checkliste wird uns dabei helfen, Ihr Problem effizienter zu lösen. * Drucken Sie die folgenden Seiten aus. Häufigkeit des Vorkommens Immer Manchmal (Wie oft?_____________________) -
Seite 64: Installationsumgebung
Hersteller: Modellnummer: Notebook PC / Desktop Native Auflösung: Aktualisierungsrate: Videoadapter: Anderes: Projektor DVD Player Signalkabel Videoausstattung NEC Standard oder Kabel eines anderen Herstellers? VCR, DVD Player, Videokamera, Videospiel oder andere Modellnummer: Länge: Zoll/m Hersteller: Ausgabeverstärker Modellnummer: Modellnummer: Wechsler Modellnummer: Adapter... -
Seite 65: Travelcare Anleitung
TravelCare Anleitung TravelCare — ein Service für Reisende Dieses Produkt umfasst den einzigartigen internationalen NEC Garantie- und Reparaturservice “TravelCare”. Weitere Informationen über den TravelCare Service finden Sie auf unserer Webseite (nur Englisch). http://www.nec-display.com/dl/en/pj_support/travel_care.html... -
Seite 66: Registrieren Sie Ihren
Center/Produktregistrierung und füllen Sie das Formular online aus. Nach dem Erhalt werden wir Ihnen eine Bestätigung mit sämtlichen Details zusenden, die Sie für die Nutzung des schnellen, zuverlässigen Garantie- und Service-Programms vom Branchenführer, NEC Display Solutions of America, Inc., benötigen. - Seite 67 © NEC Display Solutions, Ltd. 2012 7N951831...
