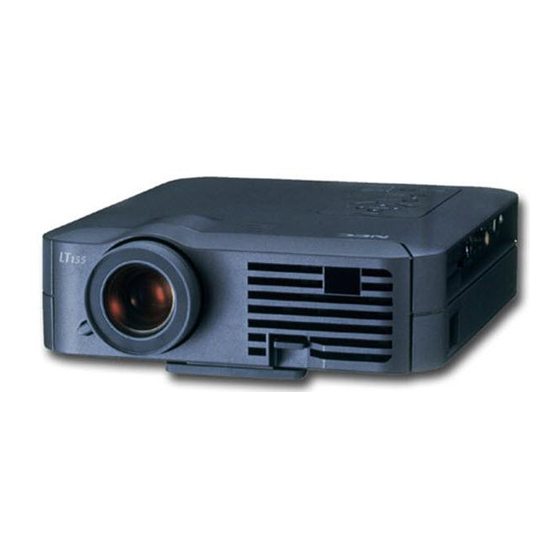

- Seite 1 MultiSync LT155/LT154 LCD Projektor Bedienungshandbuch Deutsch G – 1...
-
Seite 2: Vorsichtsmaßnahmen
Lesen Sie sich dieses Handbuch bitte sorgfältig durch, bevor Sie den NO MIRE AL RAYO CONTROL PRODUCTO LASER CLASSE2 MODEL: NEC MultiSync LT155/LT154 Projektor benutzen, und bewahren Sie LASER RADIATION- RD-367E LASER-STRAHLUNG DO NOT STATE INTO BEAM das Bedienungshandbuch in greifbarer Nähe als spätere Referenz auf. -
Seite 3: Spannungsversorgung
Lampengehäuse verstreut. Berühren Sie die Glasstücke nicht - Sie könnten sich daran verletzen. Wenn dies passiert, wenden Sie sich an Ihren NEC-Fachhändler zum Lampenaustausch. • Lassen Sie mindestens EINE Minute verstreichen, bevor Sie die Lampe aus- und wieder einschalten. -
Seite 4: Inhaltsverzeichnis
Erste Schritte ................G-5 PC-Karten-Viewer-Optionen ......... G-37 Inhalt des Verpackungskartons ............ G-6 Fang-Optionen .............. G-37 Lernen Sie Ihren MultiSync LT155/LT154-Projektor kennen ..G-7 Signalauswahl ............... G-37 Ausstattung der Frontseite ............. G-7 Auto-Einstellung (nur für RGB) ........G-38 Befestigung der Linsenkappe ..........G-7 Auto Start .............. -
Seite 5: Einführung
Ihres MultiSync LT155/LT154 Projektors. • Ein USB-Anschluß ermöglicht den USB-Mausbetrieb* Der MultiSync LT155/LT154 ist einer der besten zur Zeit auf dem Markt erhältlichen Projektoren. Der MultiSync LT155/LT154 er-möglicht Ihnen das Projizieren von scharfen Bildern bis zu 300 Zoll parallel (diagonal Versuchen Sie nicht, den Projektor selbst zu installieren. -
Seite 6: Inhalt Des Verpackungskartons
Inhalt des Verpackungskartons Stellen Sie sicher‚ daß der Verpackungskarton alle gelisteten Teile enthält. Wenn irgendein Teil fehlt‚ wenden Sie sich an Ihren NEC-Fachhändler. Bewahren Sie den Originalkarton und das Verpackungsmaterial auf‚ falls Sie den MultiSync LT155/LT154 Projektor einmal versenden müssen. -
Seite 7: Lernen Sie Ihren Multisync Lt155/Lt154-Projektor Kennen
Lernen Sie Ihren MultiSync LT155/LT154 Projektor kennen Ausstattung der Frontseite Regler Monauraler Lautsprecher (0,5W) Linse Fernbedienungssensor vorn Belftung (Einlass) Kipptaste Filterabdeckung Kippfuß vorn Zoom-Hebel Objectivring Linsenabdeckung Befestigen Sie die Linsenkappe mit dem mitgelieferten Band und der Heftzwecke an der Gegenlichtblende. -
Seite 8: Ausstattung Der Rückseite / Unterseite
Ausstattung der Rückseite Wechselstrom-Eingang Schließen Sie hier den 3-poligen Netzkabelstecker an. Belüftung (Einlass) L V I D S - V I D E Fernbedienungssensor vorn D I O Anschlußfeld Schlitz für Kensington Micro-Saver- Belüftung (Auslass) Sicherheitssystem Kippfuß hinten Unterseite Hebelartiger Fuß hinten Drehen Sie zur Feineinstellung der Horizontalposition Lampenabdeckung... -
Seite 9: Ausstattung Oben Am Gerät
Ausstattung oben am Gerät L V I D S - V I D E 1. Menü-Taste 6. Auto-Einstelltaste (AUTO ADJUST BUTTON) (Nur RGB) Anzeige des Menüs. Stellen Sie mit dieser Taste die H/V-Position und Pixel Takt/Phase für ein optimales Bild ein. Einige Signale werden möglicherweise nicht 2. -
Seite 10: Ausstattung Der Anschlußleiste
POWER-Anzeige orange und der Projektor befindet sich Projektors mit Ihrem PC und dem seriellen Kommunikationsprotokoll. im Standby-Modus. Das optionale serielle Kabel von NEC ist für die Benutzung dieser Buchse erforderlich. Auch die auf der mitgelieferten CD-ROM enthaltene 10. Eingebauter Sicherungsschlitz ( PC-Steuerutility 1.0 muss auf Ihrem PC installiert werden. -
Seite 11: Ausstattung Der Fernbedienung
3. LED Ausstattung der Fernbedienung Drückt bei Betätigung einer Taste. HINWEIS: Bei Benutzung eines Macintosh-Computers können Sie die Maus entweder durch Drücken der rechten oder linken Maustaste aktivieren. 4. Netztaste Ein (Power On) Wenn das Gerät an das Hauptnetz angeschlossen ist, können Sie Ihren HINWEIS: Wenn irgendeine der anderen Tasten 60 Sekunden oder länger Projektor mit dieser Taste einschalten. - Seite 12 15. Eingabe-/Linke Maustaste 16. Löschtaste/Rechte Maustaste Im Computer-Modus fungiert diese Taste als linke Maustaste. Im Computer-Modus fungiert diese Taste als linke Maustaste. Wenn der Projektor-Modus aktiviert ist, was durch Leuchten der PJ- Wenn der Projektor-Modus aktiviert ist, was durch Leuchten der PJ- Taste angezeigt wird: Taste angezeigt wird: Drücken Sie diese Taste zur Eingabe Ihrer Menü-Auswahl.
-
Seite 13: Einlegen Der Batterien
Einlegen der Batterien Reichweite 1. Drücken Sie fest auf die Batterie-Abdeckung und schieben Sie sie 30˚ 30˚ 30˚ 30˚ Fernbedienungssensor vorn 2. Entfernen Sie die beiden alten Batterien und legen Sie neue (Typ Vorsichtsmaßnahmen zur Fernbedienung AA) ein. Stellen Sie sicher, dass die Polarität der Batterien (+/-) •... -
Seite 14: Benutzung Des Maus-Fernbedienungs-Empfängers
Benutzung des Maus-Fernbedienungs-Empfängers Der Maus-Fernbedienungs-Empfänger ermöglicht Ihnen die Ausführung der Computer-Maus-Funktionen von der Fernbedienung aus (Computer- Modus). Es ist äußerst bequem, sich damit durch Ihre vom Computer gesteuerten Präsentationen zu “klicken”. Drücken Sie die PJ-Taste (leuchtet rot), um zum Projektor-Modus zurückzukehren. Anschluss des Maus-Fernbedienungs-Empfängers an Ihren Computer Schießen Sie den Maus-Fernbedienungs-Empfänger für die Benutzung der Maus-Fernbedienungsfunktion mit einem der Maus-Fernbedienungskabel (USB, PS/2 oder Mac ADB), an. -
Seite 15: Umschalten Des Betriebsmodus Zwischen Maus Und Projektor
Umschalten des Betriebsmodus zwischen Maus und Projektor Die drei in der Zeichnung abgebildeten schattierten Tasten fungieren im Computer-Modus als Computer-Maus. Im Computer-Modus leuchtet die PJ-Taste nicht. * Bei Betätigung der MENU-Taste leuchtet die PJ-Taste rot, um anzuzeigen, dass der Projektor-Modus aktiviert ist, der den Projektor-Menü- Betrieb mit Hilfe der drei Tasten ermöglicht. -
Seite 16: Installation
2. INSTALLATION Dieses Kapitel beschreibt wie der MultiSync LT155/LT154 aufgestellt wird und wie Video- und Audio-Quellen angeschlossen werden. Aufstellung Ihres Projektors Die Aufstellung und Bedienung Ihres MultiSync LT155/LT154 ist einfach. Bevor Sie jedoch beginnen, müssen Sie zuerst: 1. Das Bildformat bestimmen. -
Seite 17: Projektionsentfernung
Reflexion des Bildes Wenn Sie das Bild vom Projektor mit Hilfe eines Spiegels reflektieren, kommen Sie in den Genuß eines viel größeren Bildes. Kontaktieren Sie Ihren NEC-Fachhändler, wenn Sie einen Spiegel benötigen. Wenn Ihr Bild bei Benutzung eines Spiegels spiegelverkehrt dargestellt wird, verwenden Sie die “Menu”- und “Select”-Tasten am Projektorgehäuse oder die... -
Seite 18: Anschlußdiagramm
Anschlußdiagramm VCR, DVD-Player oder Laserdisc-Player An die Video-, S-Video- und Audio-Eingänge am Projektor Dokumentenkamera VIDEO S-VIDEO AUDIO PC CONTROL Optionales RGB-Signalkabel (Lieferumfang) Komponenten V-Kabel An den 15-pol. D-Sub-Stecker am Projektor. Beim Anschluß eines längeren Signalkabels als das mitgelieferte, wird die Verwendung eines handelsüblichen Verteilungsverstärkers empfohlen. -
Seite 19: Anschluß Ihres Pc
Anschluß eines längeren Signalkabels als das mitgelieferte, wird die Verwendung eines handelsüblichen Verteilungsverstärkers empfohlen. Wenn Sie Ihren PC an Ihren MultiSync LT155 (XGA) / LT154 (XGA) Projektor anschließen, können Sie das Bild vom Computer-Bildschirm für eine eindrucksvolle Präsentation projizieren. Verfahren Sie zum Anschluß an einen PC einfach wie folgt: 1. -
Seite 20: Anschluß Ihres Macintosh-Computers
Anschluß Ihres Macintosh-Computers Macintosh (Notebook) L V ID S -V ID E RGB-Signalkabel D IO (Lieferumfang) S - V I D E D I O D I O Audiokabel (kein Lieferumfang) Macintosh (Tischgerät) Stiftadapter für Macintosh (Kein Lieferumfang) Verwenden Sie für ältere Macintoshs einen herkömmlichen Stiftadapter für den Anschluss an Ihre Mac-Videobuchse. -
Seite 21: Anschluß Ihres Dvd-Players
Anschluß Ihres DVD-Players DVD players L V ID S -V ID E D IO D I O S - V I D E D I O Weiß Optionalen 15-poligen-an-RCA 3 Kabel (Component V ) D I O Audiokabel (kein Lieferumfang) Weiß... -
Seite 22: Anschluß Ihres Vcr's Oder Laserdisc-Players
Anschluß Ihres VCR’s oder Laserdisc-Players VCR/ Laser disc-Players I D E V I D S - V L V ID S -V ID E D I O D IO S - V I D E S-Videokabel (kein Lieferumfang) L V I D S - V I D E Videokabel... -
Seite 23: Wissenswertes Über Das Einrichtungsbild
Wissenswertes über das Einrichtungsbild Beim ersten Einschalten des Projektors erscheint das Einrichtungsbild. Auf diesem Bild haben Sie die Möglichkeit zwischen sieben Menüsprachen auszuwählen: Englisch, Deutsch, Französisch, Italienisch, Spanisch, Schwedisch und Japanisch. Führen Sie zum Auswählen einer Menüsprache die nachfolgend beschriebenen Schritte aus: 1. -
Seite 24: Betrieb
3. BETRIEB Anschuss des Netzkabels und Einschalten des Projektors Ausschalten des Projektors: Halten Sie zunächst die “ON/STAND BY” -Taste am Prüfen Sie vor dem Einschalten Ihres Projektors, ob Ihr Computer oder Projektorgehäuse mindestens zwei Sekunden lang gedrückt oder Ihre Videoquelle eingeschaltet ist und ob die Linsenkappe entfernt betätigen Sie die “OFF”-Taste auf der Fernbedienung. - Seite 25 3. Einstellung eines projizierten Bildes. Auswahl des Computers oder der Videoquelle S - VIDEO VIDEO AUTO ADJ. Heben Sie die Vorderkante des Projektors an, um das Bild vertikal zu zentrieren. RGB 1 RGB 2 HELP POINTER PC CARD Drücken Sie die Eingangstaste auf der Fernbedienung oder am Projektorgehäuse, um zum Anzeigen des Bildes “Video”...
- Seite 26 Einstellung der Kippfüße Einstellung des Bildes mit Hilfe der Auto Adjust-Funktion Die Auto Adjust-Funktion optmiert das Bild im RGB-Modus automatisch. 1. Heben Sie die Vorderkante des Projektors an. 2. Drücken Sie die Kipptaste vorne auf dem Projektor, um den [Schlechtes Bild] verstellbaren Kippfuß...
-
Seite 27: Allgemeine Bedienungen
Automatische Optimierung eines RGB-Bildes Allgemeine Bedienungen Drücken Sie zur automatischen Optimierung eines RGB-Bildes die Auto Auswahl des Computers oder der Videoquelle: Adjust-Taste. SOURCE SOURCE S - VIDEO AUTO ADJ. VIDEO AUTO ADJUST RGB 1 RGB 2 AUTO Bei jeder Betätigung der Quellen-Taste ändert sich die Eingangsquelle ADJUST wie folgt: MENU... - Seite 28 Lautstärkeregler: Benutzung des Zeigers Der Lautstärkepegel von den Lautsprechern an Ihrem Projektor kann Sie können einen von acht Zeigern benutzen, um die Aufmerksamkeit eingestellt werden. Ihres Publikums auf einen beliebigen Teil des projizierten Bildes zu lenken. POINTER VOL. Lautstärke erhöhen Lautstärke-Laufleiste Drücken Sie die Zeigertaste, um den Zeiger anzeigen zu...
-
Seite 29: Verwendung Der Menüs
4. Bringen Sie das Bild wieder zurück zur Originalgröße. Verwendung der Menüs HINWEIS: Das On-Scree-Menü wird möglicherweise nicht richtig angezeigt, während ein bewegliches Halbvideobild projiziert wird. MAGNIFY 1. Drücken Sie zur Anzeige des Hauptmenüs die “Menu”-Taste auf der Fernbedienung oder am Projektorgehäuse. HINWEIS: Klicken Sie bei Benutzung einer USB-Maus zum Anzeigen des Hauptmenüs auf die Maustaste. -
Seite 30: Verwendung Der Usb-Maus
2. Heben Sie Ihre Auswahl mit den oder Tasten hervor und Unten auf dem Grundmenü erscheint die Funktion “Zum Erweitertes drücken Sie die Eingabetaste, um ein Prüfzeichen neben eine Op- Menü”. Wenn Sie diese Funktion anwählen und die “Eingabe”-Taste drücken, tion zu setzen. -
Seite 31: Menü-Baum
Menü-Baum Erweitertes Menü Video Quellenauswahl Bildeinstellung S-Video PC-Karten-Viewer Lautstärke Helligkeit/Kontrast/Farbe/Farbton/Schärfe Bild-Optionen Lautstärke Projektor-Optionen Werkzeuge Hohe Helligke/Eco Hilfe Trapez Normal/Natürlich 1/Natürlich 2 Farbtemperatur Lampenbetriebsart Bildformat Normal/Zoom/Wide-Zoom/Kinoformat Gammakorrektur Raushunterdrückung Aus/Niedrig/Mittel/Hoch Farbmatrix Farbmatrix auswählen HDTV/SDTV Weitere Optionen Werkseinstellung Farbmatrixtyp auswählen B-Y/R-Y,Cb/Cr,Pb/Pr Weißabgleich Helligkeit R/G/B, Kontrast R/G/B Position/Takt Horizontal/Vertikal/Takt/Phase Auflösung... -
Seite 32: Menü-Elemente
Menü-Elemente Hilfe-Taste Titelleiste Schließentaste Markierung OK-Taste Löschtaste Volles Dreieck Funktaste Prüfbox Ziehen Bildlaufleiste Symbolleiste Menü-Fenster oder Dialogboxen haben normalerweise folgende Elemente: Titelleiste: Zeigt den Menü-Titel an. Markierung: Zeigt das angewählte Menü oder die angewählte Funktion an. Volles Dreieck: Zeigt an, daß weitere Auswahlmöglichkeiten vorhanden sind. Ein markiertes Dreieck zeigt an, daß die Funktion aktiviert ist. Tab: Zeigt eine Gruppe von Ausstattungsmerkmalen in einer Dialogbox an. -
Seite 33: Menü-Beschreibungen & Funktionen
Das Anfangsbild ist eine Symbolleiste, die die nachfolgenden Tasten Menü-Beschreibungen & Funktionen beinhaltet: Quellenwahl Ziehen ......Ziehen, um die Symbolleiste zu verschieben. (Nur für den USB-Maus- Betrieb) Zurück ......Zum Zurückkehren vorherigen zum Bild oder zum vorherigen Ordner. Vor ......Zum Vorrücken zum nächsten Dia oder zum nächsten Ordner. -
Seite 34: Bild-Optionen
Bild-Optionen Gamma-Korrektur Wählen Sie mit den oder Tasten “Normal”, wenn Sie sich in einem beleuchteten Raum befinden und wählen Sie “Naturell 1 & 2”, wenn der Raum abgedunkelt ist. “Naturell 1” für einen besseren Fleischfarbton; “Naturell 2” für echte Reproduktion der mittleren Farbtöne. Jeder Modus wird empfohlen für: Normal .. -
Seite 35: Rauschunterdrückung
Vertikale Bildlage Rauschunterdrückung (nicht verfügbar für den RGB und PC-Karten-Viewer) Verschieben Sie das Bild mit der Mauszeigertaste nach oben und mit der Taste nach unten. Diese Einstellung wird automatisch ausgeführt, wenn die Automatik-Betriebsart eingeschaltet ist. Takt ..Wenden Sie diese Funktion für die Feineinstellung des Zur Reduzierung des Videorauschens können Sie einen der drei Pegel Computerbildes oder zur Eliminierung von möglicherweise entsprechend Ihres persönlichen Geschmacks auswählen. -
Seite 36: Werkseinstellung
Werkseinstellung Das werkseitige Standard-Benutzermenü beinhaltet: Quellenwahl (RGB, Video, S-Video und PC-Karten-Viewer), Bild, Lautstärke, Bild- Optionen (Trapez, Farbtemperatur und Lampenbetriebsart), Projektor-Optionen (Menü und Einrichtung),Tools (Einfangen, PC-Karten-Datein und Kreidetafel) sowie Hilfe (Inhalt und Informationen). Anweisungen zur Anpassung der Benutzermenüs auf Ihre Bedürfnisse finden Sie auf Seite G-29. Sprache: Sie können eine von sieben Sprachen, in denen die Anweisungen Stellt alle Einstellungen und Eingaben für jede einzelne Quelle - mit... -
Seite 37: Grundeinstellung
Grundeinstellung Auto Wiedergabe Intervall: Ermöglicht Ihnen die Eingabe von Betriebsoptionen. Drücken Sie “OK”, Die Intervalle zwischen 5 und 300 Sekunden können mit. um die Änderungen für alle Funktionen auf den Seiten 1, 2 , 3, 4 und 5 zu speichern. Manuelle Wiedergabe: Für das manuelle Ansehen eines Dias, wenn der PC-Karten-Viewer- [Seite1]... -
Seite 38: Auto-Einstellung (Nur Fürrgb)
Bild mit Hilfe der Advanced AccuBlend Intelli- Es werden Datenraten von 4800 bis 38400 bps unterstützt. gent Pixel Blending Technologie von NEC zu projizieren. Die Standard-Einstellung ist 38400 bps. Wählen Sie die für Ihr Die Position und Stabilität des Bildes kann automatisch eingestellt angeschlossenes Gerät geeignete Baudrate. -
Seite 39: Werkzeuge
Werkzeuge PC-Karten-Dateien: Zeigt eine Liste mit allen in der CompactFlash-Karte gespeicherten Dateien an, so daß Sie die Datei, die Sie anzeigen möchten, auswählen können. Sie können Dateien auch nach Dateinamen oder Datum sortieren oder die Datei anzeigen lassen. Obwohl eine Liste mit allen in der CompactFlash-Karte vorhandenen Dateien angezeigt wird, können Sie sich die Dateien nur in den Formaten txt, idx, HTMI, JPEG und BMP ansehen. -
Seite 40: Änderung Des Hintergrund-Logos
Info: * Sie können diesen Hintergrund mit Hilfe der “Bildschirm-Menüs” so Zeigt den Status des aktuellen Signals an und die ändern, dass er entweder blau oder schwarz ist oder das NEC-Logo Lampenbetriebsstunden an. zeigt. Zu diesem Zeitpunkt gibt es nur eine Möglichkeit, das NEC-Logo erneut Diese Dialogbox besteht aus vier Seiten. -
Seite 41: Anwendung Der Pc-Karten-Viewer-Funktion
Auswerfen der CompactFlash-Karte Anwendung der PC-Karten-Viewer-Funktion Drücken Sie die Auswurftaste. Die CompactFlash-Karte springt ein Stückchen heraus. Halten Sie die CompactFlash-Karte an den Kanten HINWEIS: Bei Benutzung der mitgelieferten Software (CD-ROM) fest und ziehen Sie sie heraus. Werfen Sie die CompactFlash-Karte Die Software ist ausschließlich für die Anwendung mit einem Personal Com- nicht aus, während auf deren Daten zugegriffen wird. -
Seite 42: Installation Der Pc-Karten-Viewer-Software
* Führen Sie die Anweisungen im Setup-Dialog aus, um die Installation zu Viewer Utility automatisch installiert. vervollständigen. Starten von PC Card Viewer PPT Converter: * Wählen Sie unter NEC Projector Tools “PC Card Viewer “PPT Con- Einzelheiten zur Deinstallation der PC-Karten-Viewer-Software verter” aus. entnehmen Sie bitte der Seite G-46. -
Seite 43: Betrieb Der Pc-Karten-Viewer-Funktion Vom Projektor (Wiedergabe)
Grundeinstellung Betrieb der PC-Karten-Viewer-Funktion ....Zeigt die Options-Dialogbox des PC-Karten-Viewers auf Seite vom Projektor (Wiedergabe) 2 der Grundeinstellung -Dialogbox an. Löschen ..Löscht ein/mehrere eingefangene(s) Dia(s) oder alle im Dieses Kapitel beschreibt das Verfahren zum Anzeigen von Präsen- angewählten Ordner eingefangene Dias. tationsunterlagen-Dias, die mit Hilfe der PC-Karten-Viewer-Funktion mit dem Projektor erstellt worden sind. -
Seite 44: Wenn Die Symbolleiste Nicht Angezeigt Wird
Wenn die Symbolleiste nicht angezeigt wird: Auto Play-Modus Drücken Sie die ORDNERLISTE (FOLDER LIST)-Taste auf der • Wenn die “Auto. Wiederg.”-Funktion in “PC- Karten-Viewer- Optionen” Fernbedienung, um Ordner von einer CompactFlash-Karte im PC- des Menüs angewählt ist, beginnt die Wiedergabe aller vorhan-denen Kartenschlitz desProjektors anzuzeigen. -
Seite 45: Einfangen Von Auf Dem Projektor Gezeigten Bildern
Löschen von eingefangenen Bildern Einfangen von auf dem Projektor gezeigten Bildern Wiedergabe Grundeinstellung Speichern von auf dem Projektor gezeigten Zurück Überspringen Anzeigen/Verdecken Bildern auf der CompactFlash-Karte Ziehen Vorbereitungen: Setzen Sie die CompactFlash-Karte in den Kartenschlitz ein. Setzen Sie die CompactFlash-Karte mit dem die Einsteckrichtung Stopp Auswahl Löschen anzeigenden Pfeil nach oben ein. -
Seite 46: Deinstallation Der Pc-Karten-Viewer-Software
3. Klicken Sie in der “Add/Remove Programs Properties”-Dialogbox Deinstallation der PC-Karten-Viewer-Software auf “Setup/Remove” und wählen Sie dann aus der Liste der Anwendungsprogramme “PC Card Utility 1.0”. Klicken Sie dann Selbst wenn Sie die Namen und Lage der Dateien der PC-Karten- auf “Add/Remove”. -
Seite 47: Terminolgie
Terminologie PC-Karte Dies ist die Bezeichnung einer Karte, die derzeit vom japanischen Elektronik-Industrieverband (JEIDA) und der PCMCIA (Personal Computer Memory Card Interface Association) der Vereinigten Staaten standardisiert wird. ATA-Karte Ein PC-Kartentyp. ATA war ursprünglich eine Art von Schnittstelle zwischen Computern und fest installierten Disketten-Geräten. Die ATA-Karte ist ein standardmäßiges kartenartiges Aufnahmemedium. -
Seite 48: Wartung
Glühbirne platzen und die einzelnen Glasstücke werden im Lampengehäuse verstreut. Berühren Sie die Glasstücke nicht, um Verletzungen zu vermeiden. Beauftragen Sie im Falle einer zerplatzten Lampe Ihren NEC-Fachhändler mit dem Lampenaustausch. Austausch der Projektionslampe: 1. Lösen Sie die Befestigungsschraube der Lampenabdeckung bis der Schraubendreher frei läuft und nehmen Sie die Lampenabdeckung ab. -
Seite 49: Reinigung Oder Austausch Des Filters
Reinigung oder Austausch des Filters Der Luftfilterschwamm hält den Innenraum des MultiSync LT155/LT154 Projektors frei von Staub oder Schmutz und sollte alle 100 Betriebsstunden (öfters in staubiger Umgebung) gereinigt werden. Wenn der Filter schmutzig oder verstopft ist, kann sich Ihr Projektor überhitzen. -
Seite 50: Fehlersuche
5. FEHLERSUCHE Dieses Kapitel hilft Ihnen bei der Beseitigung von Störungen, die bei der Inbetriebnahme oder während des Betriebes Ihres Projektors auftreten können. Netzanzeige/ Statusanzeige-Meldungen Zustand Netzanzeige Status-Anzeige Hinweis Standby Ständig orange – – Abkühlen Blinkt grün – Blinkt für 60 Sekunden grün Lampe in der Betriebsart Hohe Helligkeit Ständig grün –... -
Seite 51: Bei Anwendung Der Pc-Karten-Viewer-Funktion
Bei Anwendung der PC-Karten-Viewer-Funktion Störung Überprüfen Sie diese Punkte Kein Bild • Haben Sie im Eingangsmenü “PC-Karten-Viewer” ausgewählt? • Haben Sie die CompactFlash-Karte vollständig in den PC Kartenschlitz eingesteckt? • Sind in der CompactFlash-Karte Dia-Daten gespeichert? • Wurde der Inhalt der CompactFlash-Karte zerstört? Ein Teil des Dias wird nicht •... -
Seite 52: Technische Daten
LCD (Flüssigkristallanzeige)-Bedienfelder sind schon an sich anfällig für schlechte Pixels (Bildpunkte). Das LCD-Bedienfeld könnte Pixelfehler mit einer Rate von 0.01% oder weniger aufweisen. Mehr Informationen über unsere Projektoren können Sie im World Wide Web unter http://www.nec-pj.com/ nachsehen. Änderungen der technischen Daten ohne Ankündigung vorbehalten. -
Seite 53: Gehäuse-Abmessungen
Gehäuse-Abmessungen LT155/LT154 40,35 Linsenmitte Linsenmitte Einheit = mm G – 53... -
Seite 54: Anschlußbelegung D-Sub-Stecker
Anschlußbelegung D-Sub-Stecker 15-pol. Mini D-Sub-Stecker Signalpegel Videosignal: 0,7 Vss (Analog) Synch.-Signal: TTL-Pegel Pin-Nr. RGB-Signal (Analog) YCbCr-Signal Grün oder Synch.-Grün Blau Masse Masse Rot Masse Cr Masse Grün Masse Y Masse Blau Masse Cb Masse Nicht belegt Synch.-Signal Masse Masse Zweiseitige DATA (SDA) Horizontal-Synch. -
Seite 55: Zeitdiagramm
Zeitdiagramm Ja / Nein Signal Auflösung Frequency H. Refresh Rate Dot-Takt ( Bildpunkte) ( kHz ) (Hz ) ( MHz ) NTSC 15,734 15,625 SECAM 15,625 VESA 31,47 59,94 25,175 31,47 25,175 31,47 25,175 34,97 66,67 31,334 66,67 30,24 VESA 37,86 72,81 31,5... -
Seite 56: Pc-Steuerungsbefehle
PC-Steuerungsbefehle Kabelverbindungen Kommunikationsprotokoll Funktion Befehlsdaten Baudrate: 38400 bps POWER ON 02H 00H 00H 00H 00H 02H Datenlänge: 8 Bits POWER OFF 02H 01H 00H 00H 00H 03H Parität: Keine Parität INPUT SELECT RGB 02H 03H 00H 00H 02H 01H 01H 09H Stopp-Bit: Ein Bit X ein/aus:...
