Wichtige Informationen
Sicherheitshinweise
Vorsichtsmaßnahmen

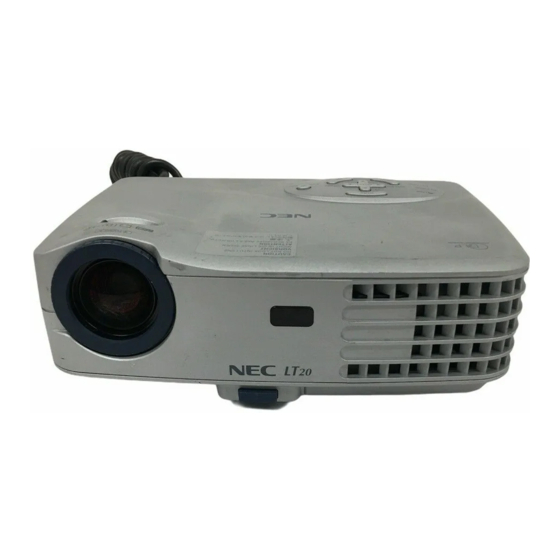

Lesen Sie sich dieses Handbuch bitte sorgfältig durch, bevor Sie den NEC LT20 Projektor benutzen, und bewahren
Sie das Bedienungshandbuch in greifbarer Nähe als spätere Referenz auf. Die Seriennummer Ihres Projektors befindet
sich auf der Unterseite des Gerätes. Tragen Sie diese hier ein:
VORSICHT
Zum Ausschalten der Hauptspannung müssen Sie unbedingt den Netzstecker von der Netzsteckdose
abziehen.
Die Netzsteckdose sollte so nahe wie möglich am Gerät installiert werden und jederzeit leicht zugänglich
sein.
VORSICHT
UM EINEN ELEKTRISCHEN SCHLAG ZU VERMEIDEN, SOLLTEN SIE DAS GEHÄUSE NICHT ÖFFNEN.
IM INNEREN DES GERÄTES BEFINDEN SICH KEINE BAUTEILE, DIE VOM BENUTZER SELBST
GEWARTET WERDEN KÖNNTEN.
ÜBERLASSEN SIE SÄMTLICHE SERVICEARBEITEN QUALIFIZIERTEM NEC-SERVICEPERSONAL.
Dieses Symbol warnt den Benutzer vor unisolierter Spannung im Inneren des Gerätes, die einen elektrischen
Schlag verursachen kann. Daher ist der Kontakt mit sämtlichen inneren Gerätebauteilen gefährlich.
Dieses Symbol macht den Benutzer darauf aufmerksam, dass dem Gerät wichtige den Betrieb und die
Wartung betreffende Informationen beigefügt sind.
Diese Informationen sollten zur Vermeidung von Störungen unbedingt sorgfältig gelesen und beachtet
werden.
ACHTUNG: ZUR VERMEIDUNG VON FEUER- UND ELEKTROSCHLAGGEFAHR DARF DIESES GERÄT WEDER
REGEN NOCH FEUCHTIGKEIT AUSGESETZT WERDEN.
VERWENDEN SIE DEN STECKER DIESES GERÄTES NICHT MIT EINEM VERLÄNGERUNGSKABEL ODER
EINER STECKDOSE, IN DIE NICHT ALLE STIFTE VOLLSTÄNDIG EINGESTECKT WERDEN KÖNNEN.
ÖFFNEN SIE NICHT DAS GEHÄUSE. IM INNEREN BEFINDEN SICH HOCHSPANNUNGSFÜHRENDE BAUTEILE.
ÜBERLASSEN SIE SÄMTLICHE SERVICEARBEITEN QUALIFIZIERTEM NEC-SERVICEPERSONAL.
Geräuschemissionsverordnung: GSGV (nur für Deutschland):
Der Schalldruckpegel beträgt entsprechend ISO 3744 oder ISO 7779 weniger als 70 dB (A).
© NEC Viewtechnology, Ltd. 2005-2006
i
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für NEC LT20
Inhaltszusammenfassung für NEC LT20
- Seite 1 Sicherheitshinweise Vorsichtsmaßnahmen Lesen Sie sich dieses Handbuch bitte sorgfältig durch, bevor Sie den NEC LT20 Projektor benutzen, und bewahren Sie das Bedienungshandbuch in greifbarer Nähe als spätere Referenz auf. Die Seriennummer Ihres Projektors befindet sich auf der Unterseite des Gerätes. Tragen Sie diese hier ein: VORSICHT Zum Ausschalten der Hauptspannung müssen Sie unbedingt den Netzstecker von der Netzsteckdose...
- Seite 2 Wichtige Informationen Wichtige Sicherheitshinweise Diese Sicherheitshinweise sollen eine lange Lebensdauer Ihres Projektors sicherstellen und vor Feuer und elektrischen Schlägen schützen. Lesen Sie diese Hinweise sorgfältig durch und beachten Sie alle Warnungen. Installation 1. Um beste Resultate zu erzielen, empfielt es sich, den Projektor in einem abgedunkelten Raum zu betreiben. 2.
- Seite 3 Versuchen Sie niemals selbst, in den Projektor gefallene Gegenstände zu entfernen. Keinesfalls Metallobjekte wie Drähte oder Schrauben in den Projektor einführen. Schalten Sie den Projektor sofort aus, wenn ein Gegenstand hineingerutscht ist, und lassen Sie den Gegenstand vom NEC-Kundendienst entfernen. 3. Platzieren Sie keine mit Flüssigkeit gefüllten Behälter auf dem Projektor.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ..................1 Benutzungshinweise ................. 2 Vorsichtsmaßnahmen ..................2 Einführung ....................4 Produktmerkmale ....................4 Packungsinhalt ....................5 Produktübersicht ....................6 Projektor ......................... 6 Bedienfeld ........................7 Anschlussleiste ......................8 Funkfernbedienung mit sämtlichen Funktionen .............. 9 Installation ....................10 Den Projektor anschließen ................. -
Seite 5: Benutzungshinweise
Benutzungshinweise Vorsichtsmaßnahmen Damit das Gerät störungsfrei arbeitet, befolgen Sie bitte alle Warnhinweise, Vorsichtsmaßnahmen und Pflegehinweise. Warnung- Achten Sie darauf, niemals direkt in das Objektiv zu schauen. Das helle Licht kann zu Verletzungen der Augen führen. Warnung- Zur Vermeidung von Bränden oder elektrischen Schlägen darf das Gerät weder Regen noch Feuchtigkeit ausgesetzt werden. -
Seite 6: Was Sie Nicht Tun Sollten
Benutzungshinweise Warnung- Nach Erreichen der Lampenlebensdauer erlischt die Lampe mit einem lauten Knallgeräusch. Was Sie tun sollten: Schalten Sie vor dem Reinigen den Projektor aus. Verwenden Sie zur Reinigung des Gehäuses ein weiches, mit mildem Reinigungsmittel getränktes Tuch. Benutzen Sie zur Reinigung keine Scheuermittel, Wachse oder Lösungsmittel. -
Seite 7: Einführung
Einführung Produktmerkmale Für diesen Projektor wurde die XGA 0,7”-DLP™-Singlechip- Technologie verwendet. Zu seinen herausragenden Merkmalen gehören: Echtes XGA, 1024 x 768 adressierbare Pixel -Singlechip-Technologie NTSC-/NTSC4.43-/PAL-/PAL-M-/PAL-N-/SECAM-, Component- (480i/p, 576i/p) und HDTV-kompatibel Funkfernbedienung mit sämtlichen Funktionen Anwenderfreundliches, mehrsprachiges OSM-Menü Erweiterte digitale Trapezfehler-Korrektur und hochqualitative Vollbildskalierung Benutzerfreundliches Bedienfeld SXGA-Komprimierung und XGA, VGA, SVGA-... -
Seite 8: Packungsinhalt
Einführung Packungsinhalt Dieser Projektor wird mit einer Reihe von Zubehörteilen geliefert. Überprüfen Sie bitte anhand der folgenden Abbildungen die Vollständigkeit des Zubehörs und wenden Sie sich umgehend an Ihren Fachhändler, falls Teile fehlen sollten. Projektor mit Netzkabel (1,8m) VGA-Kabel (1,8m) Objektivabdeckung Composite Video-Kabel S-Video Kabel (1,8m) -
Seite 9: Produktübersicht
Einführung Produktübersicht Projektor Zoom-Hebel Fokussierungsring Zoom-Objektiv Höhenverstellbarer Fuß Taste zum Lösen des Fußes Fernbedienungssensor Bedienfeld Anschlussleiste Netzanschlußbuchse Deutsch.. -
Seite 10: Bedienfeld
Einführung Bedienfeld Lampen-LED Status-Anzeige Betriebsanzeige-LED Eingabe Trapezkorrektur Verlassen Signalquelle On/Standby (Netztaste) Vier Richtungstasten 10. Menü (Ein/Aus) 11. Auto-Einstellung ..Deutsch... -
Seite 11: Anschlussleiste
Einführung Anschlussleiste Befestigungspunkt für Kensington Lock Nur zu Wartungszwecken S-Video Eingang FBAS-Eingang PC analog Signal/HDTV/Komponenten-Video Eingangsbuchse Fernbedienungssensor Netzanschlußbuchse Deutsch.. -
Seite 12: Funkfernbedienung Mit Sämtlichen Funktionen
Einführung Funkfernbedienung mit sämtlichen Funktionen Übertragungs-Anzeige Auto-Einstellung Power/Standby Trapezkorrektur Verlassen Bildformat Standbild Signalquelle Vier Richtungstasten 10. Menü 11. Eingabe 12. Picture Mute ..Deutsch... -
Seite 13: Installation
Installation Den Projektor anschließen S-Video-Ausgang Video-Ausgang 1......................... Netzkabel 2....................... VGA-Kabel 3..................Composite Video-Kabel 6......................S-Video Kabel Für eine einwandfreie Bildqualität benötigt die Grafikkarte Ihres Computers eine Auflösung von 1024 x 768 Pixeln oder weniger. Die Anzeigemodi des Projektors und des Computers müssen übereinstimmen. -
Seite 14: Den Projektor Ein-/Ausschalten
Installation Den Projektor ein-/ausschalten Den Projektor einschalten 1. Entfernen Sie die Objektivabdeckung. 2. Schließen Sie Netz-und Signalkabel an. Die „Betriebsanzeige-LED” wird orange. 3. Setzen Sie die Lampe durch Drücken der Taste „On/ Standby (Netztaste)“ in Betrieb. Die „Betriebsanzeige (LED)“ Taste blinkt grün. Der Startbildschirm wird 20 Sekunden lang angezeigt, „Betriebsanzeige-LED”... -
Seite 15: Den Projektor Ausschalten
Installation Den Projektor ausschalten 1. Drücken Sie auf die Taste „On/Standby (Netztaste)”, um die Projektorlampe auszuschalten. Auf dem Bildschirm erscheint die Meldung „Strom ausschalten“. 2. Betätigen Sie die Taste „On/Standby (Netztaste)“ ein zweites Mal. Anderenfalls wird die Frage nach 5 Sekunden ausgeblendet. -
Seite 16: Das Projektionsbild Einstellen
Installation Das Projektionsbild einstellen Die Höhe des Projektionsbildes einstellen Der Projektor hat einen höhenverstellbaren Fuß, mit dem die Höhe des Projektionsbildes eingestellt werden kann. Das Projektionsbild anheben: 1. Drücken Sie auf die Taste zum Lösen des Fußes . 2. Heben Sie den Projektor in die gewünschte Position lassen Sie dann die Taste wieder los, damit der Fuß... -
Seite 17: Die Bildgröße Und Bildschärfe Einstellen
Installation Die Bildgröße und Bildschärfe einstellen Zum Vergrößern und Verkleinern können Sie den Zoom- Hebel betätigen. Um den Fokus einzustellen, drehen Sie die Fokuslinse, bis das Bild scharf ist. Das Gerät realisiert Projektionsentfernungen zwischen 1,5m (4,9 ft) und 10,0m (32, 8 ft). -
Seite 18: Bedienung
Bedienung Bedienfeld und Fernbedienung Der Projektor kann über das Bedienfeld und die mitgelieferte Fernbedienung gesteuert werden. Bedienfeld Fernbedienung Das Bedienfeld On/Standby (Netztaste) Nimmt den Netzbetrieb auf. Vergleiche „Den Projektor ein-/ ausschalten“ auf Seite 11~12. Source (Signalquelle) Drücken Sie auf „Source“ (Signalquelle), um eine Signalquelle (RGB, Component, S-Video, Composite Video oder HDTV) auszuwählen. - Seite 19 Bedienung Auto Adj. (Auto-Einstellung) Synchronisiert den Projektor mit der Signalquelle. Exit (Verlassen) OSM-Menü verlassen. Die Fernbedienung Power Nimmt den Netzbetrieb auf. Vergleiche „Den Projektor ein-/ ausschalten“ auf Seite 11~12. Auto Adj. (Auto-Einstellung) Synchronisiert den Projektor mit der Signalquelle. Keystone (Trapezkorrektur) „...
-
Seite 20: Osm-Menü
Bedienung OSM-Menü Der Projektor hat ein mehrsprachiges OSM-Menü (On Screen Display), mit dem Sie Bildeinstellungen vornehmen und Parameter verändern können. Die Signalquelle wird automatisch erkannt. Einstellungen im OSM-Menü vornehmen Um das OSM-Menü zu öffnen, drücken Sie auf die „Menu“-Taste der Fernbedienung oder des Bedienfelds. Im OSM-Menü... -
Seite 21: Sprache
Bedienung Sprache Sprache Sie können sich das OSM-Menü in verschiedenen Sprachen anzeigen lassen. Wählen Sie mit den Tasten eine Sprache aus. Drücken Sie zum Beenden der Auswahl auf die Taste „Enter“. Deutsch.. -
Seite 22: Bild (Alle)
Bedienung Bild (Alle) Helligkeit Zur Einstellung der Bildhelligkeit. Drücken Sie auf , um die Helligkeit zu verringern. Drücken Sie auf , um die Helligkeit zu erhöhen. Kontrast Mit dem Kontrast wird der Unterschied zwischen dem hellsten und dem dunkelsten Teil des Bildes festgelegt. Die Einstellung des Kontrasts verändert die Schwarz- und Weißanteile im Bild. -
Seite 23: Darstellung
Bedienung Bild (Alle) Bildformat Sie können das gewünschte Bildformat einstellen. 4:3 : Die Eingabequelle wird passend auf die Bildfläche projiziert. 16:9 : Die Eingabequelle wird passend auf die Bildbreite projiziert. Darstellung Es gibt viele werkseitige Voreinstellungen für unterschiedliche Bildtypen. Präsentation : Für Präsentation. Video : Für Heimkino. -
Seite 24: Bild (Computer)
Bedienung Bild (Computer) Auto-Einstellung Takt, Phase, Horizontale und Vertikale Bildlage werden automatisch eingestellt. Bei den meisten Signalquellen werden mit Hilfe der Funktion „Autom. Einstellung”die besten Ergebnisse erzielt. Takt Mit dieser Funktion wird die Anzeigefrequenz der Grafikkarte des Computers angepasst. Wenn ein senkrechter flimmernder Streifen im Projektionsbild erscheint, können Sie hier eine Angleichung vornehmen. -
Seite 25: Bild (Video)
Bedienung Bild (Video) Farbe Mit der Farbeinstellung wird ein Videobild von schwarzweiß in eine satte Farbdarstellung umgewandelt. Drücken Sie auf , um die Farbanteile im Bild zu verringern. Drücken Sie auf , um die Farbanteile im Bild zu erhöhen. Schärfe Zur Einstellung der Bildschärfe. -
Seite 26: Einrichten
Bedienung Einrichten Menü-Position Stellen Sie die Position des Menüs auf dem Bildschirm ein. Ausrichtung Vorne-Unten Die Position ist die werkseitige Standardeinstellung. Hinten-Unten Bei dieser Funktion wird das Bild gespiegelt, so dass der Projektor hinter einer durchscheinenden Leinwand stehen kann. Lampenbetriebsstd.-Zähler Hinweis: Zeigt die bisherige Betriebsdauer der Lampe an (in Stunden). - Seite 27 Bedienung Einrichten Lampenbetriebsart Wählen Sie „ECO“, um die Projektorlampe zu dimmen und damit Strom zu sparen und die Lebensdauer der Lampe um bis zu 150% zu verlängern. Wählen Sie „Normal“ für den Normalmodus. Lampe Wechseln Mit dieser Funktion kann die Warnmeldung zum Wechseln der Lampe angezeigt oder ausgeblendet werden.
-
Seite 28: Anhang
Anhang Fehlerbehebung Falls eines der folgenden Probleme auftritt, versuchen Sie es, wie im folgenden Abschnitt beschrieben, zu beheben. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler oder an die Kundendienststelle. Problem : Es wird kein Bild angezeigt. Überprüfen Sie, ob alle Kabel und Netzverbindungen, wie im Kapitel „Installation“... -
Seite 29: Problem : Das Projektionsbild Hat Einen Senkrechten Flimmernden Streifen
Anhang 4. Führen Sie die Schritte 1-2 aus. Klicken Sie auf „Weitere Optionen“ . 5. Wählen Sie im Register „Bildschirm“ die Option „Ändern“ . 6. Klicken Sie auf „Gerät auswählen“ . Wählen Sie im Feld „Hersteller“ die Option „Standardbildschirmtypen“ ; wählen Sie die Auflösung unter „Modelle“... -
Seite 30: Problem : Die Lampe Erlischt
Anhang Problem : Das Bild ist bei 16:9 DVD zu langgestreckt Es wird automatisch 16:9 DVD erkannt. Der Projektor stellt das neue Bildformat von 4:3 als Standardformat ein. Wenn das Bild auch dann noch verzerrt ist, müssen Sie das Bildformat entsprechend der folgenden Angaben ändern: Wählen Sie das Bildformat 4:3 für den DVD-Player, wenn Sie eine 16:9-DVD abspielen. -
Seite 31: Die Lampe Auswechseln
Anhang Die Lampe auswechseln Die Lampenlebensdauer wird vom Projektor automatisch erkannt. Sobald die Warnmeldung „Das Ende der Lampenlebensdauer ist erreicht. Bitte ersetzen Sie die Lampe. “ angezeigt wird, ist die durchschnittliche Lampenlebensdauer bald abgelaufen. Die Lampe sollte so bald wie möglich ausgewechselt werden. Wechseln Sie die Lampe erst aus, nachdem der Projektor Warnung: Das mindestens 60 Minuten lang ausgeschaltet war, damit das... -
Seite 32: Technische Daten
Anhang Technische Daten Anzeige - Singlechip-Technologie DLP Pixel - 1024 x 768 adressierbare Pixel Darstellbare Farben - 16,7 Mio. Farben Objektiv - F/2,7 ~ 2,88 f = 28,43 ~ 32,75 mm mit 1,15x Zoom Bildgröße - 31,7” ~ 246,1” (80,5cm ~ 625,0cm)diagonal Projektionsabstand - 1,5 m ~ 10,0 m (4,92 ~ 32,81 ft) Video-Kompatibilität... -
Seite 33: Kompatibilitätsmodi
Anhang Kompatibilitätsmodi (Analog) Modus Auflösung Vertikalfrequenz Horizontalfrequenz (Hz) (kHz) VESA VGA 640 x 350 31,5 VESA VGA 640 x 350 37,9 VESA VGA 640 x 400 37,9 VESA VGA 640 x 480 31,5 VESA VGA 640 x 480 37,9 VESA VGA 640 x 480 37,5 VESA VGA... -
Seite 34: Travelcare-Führer
5) Probleme oder Schäden, die vom Gebrauch in heißen oder feuchten WEB-Adresse: http://www.nec.com.au Orten, in Fahrzeugen, Booten oder Schiffen, usw. herrühren. 6) Probleme oder Schäden, die durch andere als von NEC angegebene (Abgedeckte Regionen) am Produkt angeschlossene Verschleißteile oder Geräte Australien*, Neuseeland... - Seite 35 +966 1 4657912 Email Address: bhimji@samir-photo.com (Abgedeckte Regionen) Taiwan Alkhobar Address: P.O.Box 238, Alkhobar 31952, Saudi Arabia NEC Solutions Asia Pacific Pte. Ltd Telefon: +966 3 8942674 Adresse: 401 Commonwealth Drive, #07-02, Fax: +966 3 8948162 Haw Par Technocentre, Singapore 149598 Email-Adresse: chamsedin@samir-photo.com...
- Seite 36 Anhang P-1/ Datum: AN: NEC oder NEC autorisierter Service-Center: ABS: (Firma & Name mit Unterschrift) Sehr geehrte Damen und Herren, ich möchte mich für Ihr TravelCare-Serviceprogramm, basierend auf dem beiliegenden Registrierungs- und Qualifikationsformular, anmelden und stimme den folgenden Bedingungen zu, ferner bin ich damit einverstanden, dass die Servicekosten von meinem Kreditkartenkonto abgebucht werden, falls ich die geliehenen Ersatzgeräte nicht innerhalb der angegebenen Frist zurückgebe.
- Seite 37 Produktes sind, das durch diese Garantie abgedeckt ist); 4) Höhere Gewalt, Feuer, Überschwemmung, Kriegsereignisse, Gewaltakt oder ähnliche Vorkommnisse; 5) Jeder Versuch seitens einer Person, die nicht zum NEC autorisierten Personal gehört, das Produkt zu justieren, zu verändern, zu reparieren, zu installieren oder Servicearbeiten daran durchzuführen.
