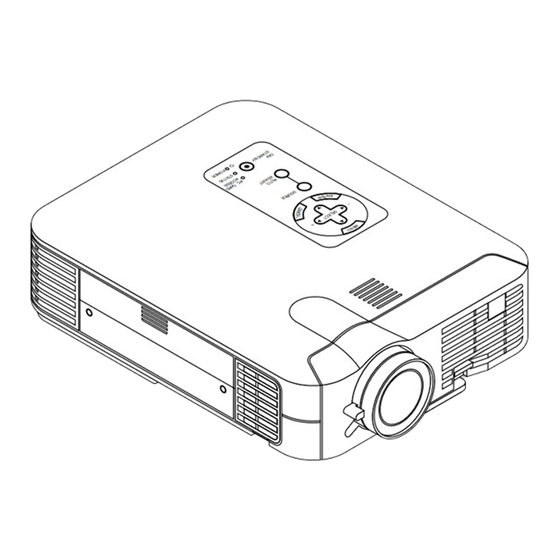

When Viewing a DVI Digital Signal:
To project a DVI digital signal, be sure to con-
nect the PC and the projector using the sup-
plied DVI-D signal cable before turning on
your PC or projector. Turn on the projector
first and select RGB1 –D (digital) from the
source menu before turning on your PC.
Failure to do so may not activate the digital
output of the graphics card resulting in no
picture being displayed. Should this happen,
restart your PC.
Do not disconnect the supplied DVI-D signal
cable while the projector is running. If the sig-
nal cable has been disconnected and then
re-connected, an image may not be correctly
displayed. Should this happen, restart your
PC.
LT156
Quando visionate un segnale digitale DVI:
Per proiettare un segnale digitale DVI,
assicuratevi di collegare il PC e il proiettore
utilizzando il cavo per segnale fornito DVI-D
prima di accendere il vostro PC. Accendete
il proiettore e selezionate come prima cosa
RGB1 –D (digitale) dal menu della fonte
prima di avviare il vostro PC. Un errore nel
compiere ciò potrebbe non permettere
l'attivazione del segnale digitale della scheda
grafica facendo in modo che nessuna
immagine appaia sul display. In questo caso,
rinizzializzate il vostro PC.
Non scollegate il cavo per segnale fornito DVI-
D mentre il proiettore è in funzione. Se il cavo
per segnale DVI-D è stato scollegato e
ricollegato ulteriormente, un immagine
potrebbe non apparire sul display in maniera
corretta. In questo caso, rinizzializzate il
vostro PC.
LT156
Beim Betrachten eines DVI-Digitalsignals:
Zum Projizieren eines DVI-Digitalsignals
müssen Sie den PC und den Projektor vor
dem Einschalten des PCs mit dem
mitgelieferten DVI-D-Signalkabel verbinden.
Schalten Sie zuerst den Projektor ein und
wählen Sie RGB1-D (digital)
Quellenmenü, bevor Sie Ihren PC
einschalten. Andernfalls wird der Digital-
Ausgang der Grafikkarte nicht aktiviert und
dadurch kein Bild angezeigt. Starten Sie Ihren
PC in einem derartigen Fall neu.
Trennen Sie das mitgeliefer te DVI-D-
Signalkabel nicht ab, während der Projektor
in Betrieb ist. Nach dem Abtrennen und
Wiederanschließen des DVI-D-Signalkabels
wird das Bild möglicherweise nicht richtig
angezeigt. Starten Sie Ihren PC in einem
derartigen Fall neu.
LT156
Cuando visualice una señal digital DVD:
Para proyectar una señal digital DVI,
asegúrese de conectar el PC al proyector
utilizando el cable de señal DVI-D antes de
encender su PC. Encienda el proyector
primero y seleccione RGB1-D(digital) del
menú de fuente antes de encender su PC.
Fallos al realizar este procedimiento puede
hacer que no se active la salida digital de la
tarjeta de gráficos ocasionando que no se
visualice ninguna imagen. Si esto sucede,
reinicie su PC.
No desconecte el cable de señal DVI-D
suministrado mientras que el proyector esté
funcionando. Si el cable de señal DVI-D ha
sido desconectado y luego conectado
nuevamente, puede que no se visualice una
imagen correctamente. Si esto sucede,
reinicie su PC.
LT156
Lors de la projection d'un signal numérique DVI :
Lorsque vous désirez projeter un signal DVI
numérique, veuillez connecter le PC au
projecteur à l'aide du câble DVI-D fourni avant
d'allumer votre PC ou votre projecteur.
Allumez le projecteur en premier et
vom sélectionnez RGB1-D( numérique) du menu
de source avant d'allumer votre PC.
Si vous ne le faites pas, il se peut que le sig-
nal numérique de sortie de la carte graphique
ne soit pas activé, ce qui aurait pour
conséquence un non affichage de l'image.
Dans ce cas, veuillez redémarrer votre PC.
Veuillez ne pas déconnecter le câble DVI-D
fourni lorsque le projecteur est en marche.
Si le câble DVI-D est déconnecté puis
reconnecté ensuite, l'image peut être mal
affichée. Dans ce cas, veuillez redémarrer
votre PC.
LT156
Visning av DVI Digital Signal:
När du projekterar DVI digital signal,
kontrollera att datorn och projektorn är
anslutna med den medföljande DVI-D
signalkabeln innan du sätter på datorn
Innan du sätter på datorn ska du slå på
projektorn och välja RGB1-D (digital) från
huvudmenyn. Om anslutningen inte är riktig
aktiveras inte digitalutgången på grafikkortet
och ingen bild visas på bildskärmen. Starta
om datorn om detta inträffar.
Frånkoppla aldrig den medföljande DVI-D
kabeln medans projektorn är på. Det kan
hända att störningar uppstår i bilderna om
sladden kopplas från och sedan kopplas till
igen. Starta om datorn om detta inträffar.

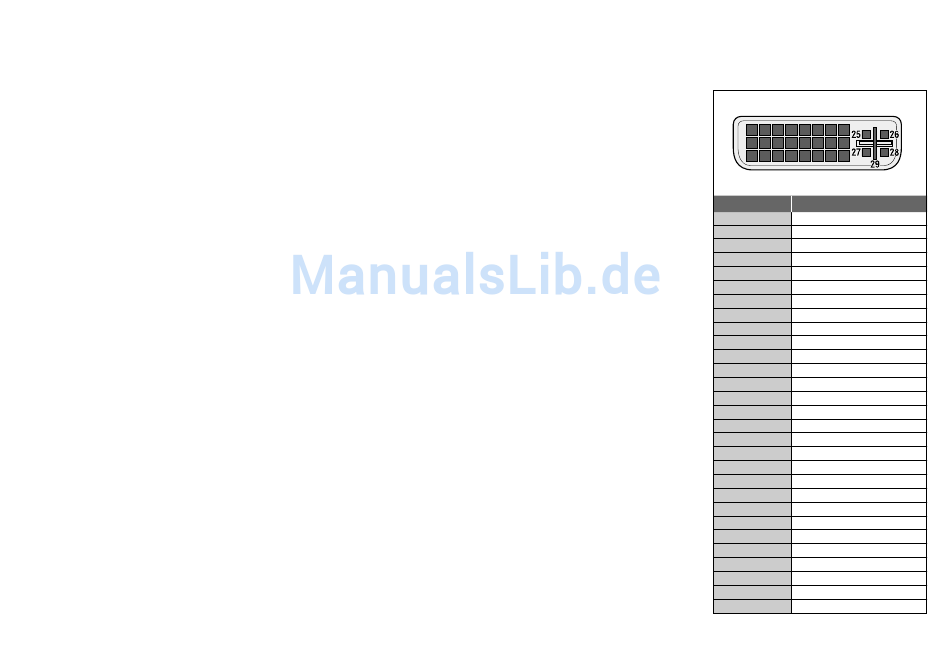

DVI Pin Assignments
DVI connector
1 1 2 3 4 5 6 7 8
9 10 11 12 13 14 15 16
17 18 19 20 21 22 23 24
Pin No. Signal (Digital)
1 T.M.D.S Data 2 -
2 T.M.D.S Data 2 +
3 T.M.D.S Data 2 Shield
4 No connection
5 No connection
6 DDC Clock
7 DDC Data
8 Analog Vertical Sync
9 T.M.D.S Data 1 -
10 T.M.D.S Data 1 +
11 T.M.D.S Data 1 Shield
12 No connection
13 No connection
14 +5V Power
15 Ground
16 Hot Plug Detect
17 T.M.D.S Data 0 -
18 T.M.D.S Data 0 +
19 T.M.D.S Data 0 Shield
20 No connection
21 No connection
22 T.M.D.S Clock Shield
23 T.M.D.S Clock +
24 T.M.D.S Clock -
25 Analog Red
26 Analog Green
27 Analog Blue
28 Analog Horizontal Sync
29 Analog Ground
