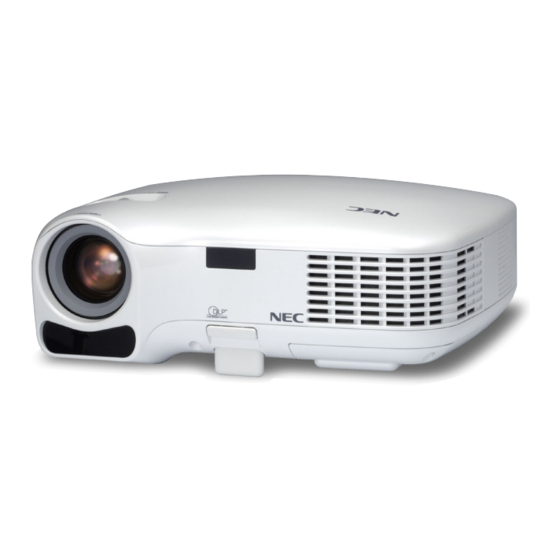

NEC LT35 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. NEC Anleitungen
  4. Beamer
  5. LT35
  6. Bedienungsanleitung
NEC LT35 Bedienungsanleitung

NEC LT35 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für LT35:
Inhaltsverzeichnis

Werbung

Quicklinks

Tragbarer Projektor
LT35/LT30/LT25
Bedienungshandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für NEC LT35

Inhaltszusammenfassung für NEC LT35

  • Seite 1 Tragbarer Projektor LT35/LT30/LT25 Bedienungshandbuch...
  • Seite 2 (3) Dieses Handbuch wurde mit größter Sorgfalt erstellt; sollten Sie dennoch Fragen zu einem Punkt haben, Fehler oder Auslassungen entdecken, wenden Sie sich bitte an uns. (4) Ungeachtet des Artikels (3), haftet NEC nicht für erhobene Ansprüche bei entgangenen Gewinnen oder anderen Angelegenheiten, die als Ursache der Projektorverwendung erachtet werden.

  • Seite 3: Sicherheitshinweise

    Sicherheitshinweise Vorsichtsmaßnahmen Lesen Sie sich dieses Handbuch bitte sorgfältig durch, bevor Sie den NEC LT35/LT30/LT25 Projektor benutzen, und bewahren Sie das Bedienungshandbuch in greifbarer Nähe als spätere Referenz auf. Die Seriennummer Ihres Projektors befindet sich auf der Unterseite des Gerätes. Tragen Sie diese hier ein: VORSICHT Zum Ausschalten der Hauptspannung müssen Sie unbedingt den Netzstecker von der Netzsteckdose...

  • Seite 4: Wichtige Sicherheitshinweise

    Wichtige Informationen Wichtige Sicherheitshinweise Diese Sicherheitshinweise sollen eine lange Lebensdauer Ihres Projektors sicherstellen und vor Feuer und elektrischen Schlägen schützen. Lesen Sie diese Hinweise sorgfältig durch und beachten Sie alle Warnungen. Installation • Den Projektor unter folgenden Bedingungen nicht aufstellen: - auf einem instabilen Handwagen, Gestell oder Tisch.

  • Seite 5: Vorsichtsmaßnahmen In Bezug Auf Feuer Und Elektroschläge

    - Fassen Sie den Netzstecker nicht mit nassen Händen an. • Schalten Sie den Projektor aus, ziehen Sie das Netzkabel ab und lassen Sie den Gegenstand unter den folgenden Bedin- gungen von einem qualifizierten NEC Servicetechniker entfernen: - Wenn das Netzkabel oder der Netzstecker beschädigt oder ausgefranst ist.

  • Seite 6: Vorsichtsmaßnahmen Zur Fernbedienung

    Wichtige Informationen Vorsichtsmaßnahmen zur Fernbedienung • Behandeln Sie die Fernbedienung mit Sorgfalt. • Wischen Sie die Fernbedienung sofort trocken, wenn sie einmal nass geworden sein sollte. • Vermeiden Sie übermäßige Hitze und Feuchtigkeit. • Erhitzen Sie die Batterien nicht, nehmen Sie sie nicht auseinander und werfen Sie sie nicht ins Feuer. •...

  • Seite 7: Inhaltsverzeichnis

    Inhaltsverzeichnis Wichtige Informationen ..................i 1. Einführung ..................Lieferumfang ......................... 1 Einführung in Ihren Projektor ..................2 Bezeichnungen der Projektorteile ................4 Ausstattung der Geräteoberseite ................6 Ausstattung der Anschlussleiste ................6 Bezeichnung der Teile des Fernbedienungsgerätes ............. 7 Einlegen der Batterie ....................8 Vorsichtsmaßnahmen zur Fernbedienung ..............
  • Seite 8 Inhaltsverzeichnis 4. Praktische Funktionen ..............Ausblenden von Bild und Ton ..................28 Einfrieren eines Bildes ....................28 Umschaltung des Lampen-Modus ................28 Schutz vor unerlaubter Verwendung des Projektors ........... 28 Verwendung des optionalen Maus-Fernbedienungsempfängers ........ 31 5. Anwendung des Bildschirm-Menüs ........... Anwendung der Menüs ....................

  • Seite 9: Wichtige Informationen

    1. Einführung Lieferumfang Vergewissern Sie sich, dass der Karton alle aufgeführten Teile enthält. Sollte ein Teil fehlen, wenden Sie sich an Ihren Fachhändler. Bitte bewahren Sie den Originalkarton und das Verpackungsmaterial auf, falls Sie das Gerät einmal versenden müs- sen. Projektor Linsenkappe Softtasche...

  • Seite 10: Einführung In Ihren Projektor

    1. Einführung Einführung in Ihren Projektor Dieser Abschnitt soll Sie mit Ihrem neuen Projektor vertraut machen und beschreibt Funktionen und Steuerungen. Herzlichen Glückwunsch zum Kauf dieses Projektors! Bei diesem Projektor handelt es sich um einen der besten derzeit verfügbaren Projektoren auf dem Markt. Der Projek- tor versetzt Sie in die Lage, präzise Bilder bis zu 300 Zoll (diagonal gemessen) von Ihrem PC oder Macintosh- Computer (Desktop oder Notebook), von Ihrem Videorecorder, DVD-Player, von Ihrer Dokumenten-Kamera oder von Ihrem Laserdisc-Player zu projizieren.

  • Seite 11: Zu Diesem Handbuch

    1. Einführung Zu diesem Handbuch Der schnellste Weg für eine erfolgreiche Inbetriebnahme ist, sich bei den ersten Schritten Zeit zu nehmen und alles auf Anhieb richtig zu machen. Nehmen Sie sich die Zeit, sich mit diesem Handbuch vertraut zu machen. Dies spart Ihnen unter Umständen später viel Zeit.

  • Seite 12: Bezeichnungen Der Projektorteile

    1. Einführung Bezeichnungen der Projektorteile Vorderseite / Oberseite Einstellbare Kippfuß-Taste ( → Seite 21) Zoom-Hebel Bedienungselemente ( → Seite 22) ( → Seite 6) Fernbedienungssensor ( → Seite 8) Integrierter Sicherheitsschlitz ( Linse Monauraler-Lautsprecher (1 W) Fokussensor ( → Seite 22, 46) Lüftungsschlitze (Auslass) Hier entweicht die warme Luft.

  • Seite 13: Unterseite

    1. Einführung Unterseite Hinterer Fuß ( → Seite 21) Lampenabdeckung ( → Seite 47) Hinterer Fuß ( → Seite 21)

  • Seite 14: Ausstattung Der Geräteoberseite

    1. Einführung Ausstattung der Geräteoberseite SELECT LAMP STATUS POWER ON/STAND BY SOURCE AUTO ADJ. FOCUS 7. FOCUS-Taste (→ Seite 24) 1. POWER-Taste (ON / STAND BY) ( ) (→ Seite 17, 8. MENU-Taste 2. POWER-Anzeige (→ Seite 16, 17, 27, 50) 9.

  • Seite 15: Bezeichnung Der Teile Des Fernbedienungsgerätes

    1. Einführung Bezeichnung der Teile des Fernbedienungsgerätes POWER FOCUS PIC-MUTE PAGE DOWN MENU ENTER EXIT L-CLICK R-CLICK MOUSE VIDEO COMPUTER AUTO ADJ. S-VIDEO LAMP MODE VOLUME ASPECT HELP PICTURE FREEZE 1. Infrared Transmitter (→ Seite 8) 12. R-CLICK MOUSE-Taste* (→ Seite 31) 2.

  • Seite 16: Einlegen Der Batterie

    1. Einführung Einlegen der Batterie Schließen Sie die Batterieab- Drücken Sie fest auf die Legen Sie neue Batterien (AAA) ein. deckung, bis sie einrastet. Verwenden Batterieabdeckung und Stellen Sie sicher, dass Sie die Pola- Sie niemals verschiedene Batterie- schieben Sie sie ab. rität der Batterie (+/–) ordnungsgemäß...

  • Seite 17: Installation Und Anschlüsse

    2. Installation und Anschlüsse Dieses Kapitel beschreibt die Aufstellung des Projektors und den Anschluss von Video- und Audioquellen. Die Aufstellung und Bedienung Ihres Projektors ist denkbar einfach. Bevor Sie den Projektor je- doch in Betrieb nehmen, sind folgende Vorarbei- ten erforderlich: Stellen Sie einen Projektionsschirm und den Projektor auf.

  • Seite 18: Projektionsentfernung Und Bildschirmgröße

    2. Installation und Anschlüsse Projektionsentfernung und Bildschirmgröße Nachfolgendes zeigt die richtigen relativen Positionen des Projektors und des Projektionsschirmes. Bestimmen Sie den Aufstellungsort anhand der Tabelle. Entfernungstabelle Bildschirmmitte Linsenmitte α 2,4"/60 mm Unterer Bildschirmteil Unterer Projektorteil B = Vertikale Entfernung zwischen Linsenmitte und Bildschirmmitte C = Projektionsentfernung α...
  • Seite 19 NEC-Fachhändler. wenig Platz zur Verfügung steht, in den Genuss eines * Versuchen Sie nicht, den Projektor selbst zu viel größeren Bildes. Kontaktieren Sie Ihren NEC-Händ- installlieren. ler, falls Sie ein Spiegelsystem benötigen. Wenn Ihr Bild • Betreiben Sie Ihren Projektor nur auf einer festen, bei der Verwendung eines Spiegels spiegelverkehrt dar- waagerechten Unterlage.

  • Seite 20: Herstellen Der Anschlüsse

    Normalerweise wird das externe Display mit der Tastenkombination der ‘Fn”-Taste und einer der 12 Funktionstasten ein- oder ausge- schaltet. NEC-Laptops verwenden z.B. die Tastenkombination Fn + F3, während Dell-Laptops die Tastenkombination Fn + F8 verwenden, um durch die Auswahlmöglichkeiten des externen Displays zu schalten.

  • Seite 21: Anschließen Des Scart-Ausgangs (Rgb)

    SCART ist der europäische Audio-Visual-Standardanschluss für TV-Geräte, Videorekorder und DVD-Payer. Dieser wird auch als Euro-Anschluss bezeichnet. HINWEIS: Bei diesem Anschluss ist kein Audio-Signal verfügbar. TIPP: Der ADP-SC1 SCART-Adapter ist bei Ihrem NEC-Fachhändler in Europa erhältlich. Für weitere Informationen wenden Sie sich bitte an Ihren NEC-Fachhändler in Europa.

  • Seite 22: Anschluss Ihres Dvd-Players Mit Komponenten-Ausgang

    2. Installation und Anschlüsse Anschluss Ihres DVD-Players mit Komponenten-Ausgang AUDIO IN COMPUTER IN COMPUTER IN VIDEO IN S-VIDEO IN AUDIO IN PC CONTROL Optionales 15-pol. - an - RCA HINWEIS: Der L-förmige Stecker eines Audio- (Weibchen) 3 Kabel (ADP-CV1) Kabels passt nicht in die AUDIO IN-Buchse. Audiogerät Komponenten-Video- RCA- 3 Kabel (nicht...

  • Seite 23: Anschluss Ihres Videorekorders Oder Laserdisc-Players

    2. Installation und Anschlüsse Anschluss Ihres Videorekorders oder LaserDisc-Players S-VIDEO IN AUDIO IN VIDEO IN COMPUTER IN VIDEO IN S-VIDEO IN AUDIO IN PC CONTROL S-Videokabel (nicht im Lieferumfang enthalten) Videokabel (nicht im Lieferumfang enthalten) Audiogerät Videorekorder / LaserDisc-Player VIDEO S-VIDEO AUDIO IN AUDIO OUT...

  • Seite 24: Anschluss Des Im Lieferumfang Enthaltenen Netzkabels

    2. Installation und Anschlüsse Anschluss des im Lieferumfang enthaltenen Netzkabels Schließen Sie das mitgelieferte Netzkabel an den Projektor an. Schließen Sie zunächst den dreipoligen Stecker des im Lieferumfang enthaltenen Netzkabels an den AC IN-Eingang des Projektors und dann den anderen Stecker an eine Wandsteckdose an. Der Projektor schaltet sich in den Standby-Modus und LAMP...

  • Seite 25: Bildprojektion (Grundbetrieb)

    3. Bildprojektion (Grundbetrieb) Dieses Kapitel beschreibt das Einschalten des Projektors und das Projizieren eines Bildes auf den Projektionsschirm. Einschalten des Projektors HINWEIS: Schließen Sie vor dem Einschalten des Projektors zuerst den drei-poligen Stecker des im Lieferumfang enthaltenen Netzkabels am AC IN-Anschluss des Projektors an und schließend Sie danach den anderen Stecker des im Lieferumfang enthaltenen Netzkabels in die Wandsteckdose ein.

  • Seite 26: Hinweis Zum Eröffnungsbildschirm (Menüsprachen-Auswahlbildschirm)

    3. Bildprojektion (Grundbetrieb) Hinweis zum Eröffnungsbildschirm (Menüsprachen-Auswahlbildschirm) Beim ersten Einschalten des Projektors erscheint das Eröffnungsmenü. In diesem Menü haben Sie die Möglichkeit aus 9 Menüsprachen eine Sprache auszuwählen. Verfahren Sie zum Auswählen einer Menüsprache bitte wie folgt: 1. Wählen Sie mit der SELECT –Taste eine der 9 Sprachen als Menüsprache aus.

  • Seite 27: Quellenwahl

    3. Bildprojektion (Grundbetrieb) Quellenwahl Auswählen der Computer- oder Videoquelle HINWEIS: Schalten Sie den an den Projektor angeschlossenen Computer oder Videorekorder ein. Auswahl einer Quelle aus der Quellenliste Drücken Sie die SOURCE-Taste am Projektorgehäuse und lassen Sie SELECT sie schnell wieder los, um sich die Quellenliste anzeigen zu lassen. Bei LAMP jedem Drücken der SOURCE-Taste werden die einzelnen Quellen- STATUS...

  • Seite 28: Einstellung Der Bildgröße Und Bildposition

    3. Bildprojektion (Grundbetrieb) Einstellung der Bildgröße und Bildposition Stellen Sie den Projektor auf eine flache, waagerechte Unterla- ge und stellen Sie sicher, dass er rechtwinklig zum Projektions- schirm steht. Heben Sie die Vorderkante des Projektors an, um das Bild verti- kal zu zentrieren.

  • Seite 29: Einstellung Des Kippfußes

    3. Bildprojektion (Grundbetrieb) Einstellung des Kippfußes 1. Heben Sie die Vorderkante des Projektors an. VORSICHT: Fassen Sie während der Einstellung des Kippfußes nicht an den Belüftungsgrill, da er während des Betriebs des Projektors und auch noch während der Abkühlphase nach dem Ausschalten heiß sein kann.
  • Seite 30 3. Bildprojektion (Grundbetrieb) Zoom Stellen Sie die Bildgröße auf dem Bildschirm mit Hilfe des ZOOM-Hebels fein ein. HINWEIS: Das Drehen am ZOOM-Hebel bewirkt die automatische Einstellung des Fokus. Auto-Fokus Der Fokus-Sensor am Projektor erkennt die Entfernung zum Bildschirm und stellt den Fokus eines Bildes automatisch ein.

  • Seite 31: Automatische Trapezkorrektur

    3. Bildprojektion (Grundbetrieb) Automatische Trapezkorrektur Die automatische Trapezkorrektur korrigiert die vertikale Verzerrung des projizierten Bildes. Hierzu ist keine spezielle Vorgehensweise erforderlich. Stellen Sie den Projektor einfach auf einer waagerechten Unterlage auf. HINWEIS: Beachten Sie bei der automatischen Trapezkorrektur-Funktion bitte das Folgende: •...

  • Seite 32: Manuelle Einstellung Des Fokus

    3. Bildprojektion (Grundbetrieb) Manuelle Einstellung des Fokus Stellen Sie den Fokus in den folgenden Fällen manuell ein: • bei der Einstellung des Fokus außerhalb seines effektiven Auto-Fokus-Bereichs; • bei der Feineinstellung des Fokus; • wenn die Menüeinstellung für [Auto-Fokus] ausgeschaltet ist Einstellung über die Tasten am Gehäuse 1.

  • Seite 33: Manuelle Trapezverzerrungskorrektur

    3. Bildprojektion (Grundbetrieb) Manuelle Trapezverzerrungskorrektur Sie können die vertikale Trapezverzerrung auch manuell korrigieren. HINWEIS: Die manuelle Trapezverzerrungskorrektur ist nicht verfügbar, wenn durch keinen der Eingänge ein Signal empfangen wird. Stellen Sie die Trapezverzerrungskorrektur in den folgenden Fällen manuell ein: • bei einer Feineinstellung der Trapezverzerrungskorrektur nach der Durchführung der [Auto Trapez]-Einstellung; •...

  • Seite 34: Automatische Optimierung Des Rgb-Bildes

    3. Bildprojektion (Grundbetrieb) 4. Korrigieren Sie die vertikale Verzerrung. Korrigieren Sie die vertikale Trapezverzerrung mit der SELECT bzw. -Taste. HINWEIS: Während der automatischen Trapezkorrektur kann das Bild leicht verschwimmen, weil die Korrektur elektronisch durchgeführt wird. 5. Drücken Sie die EXIT-Taste zweimal, um das Menü zu schließen.

  • Seite 35: Ausschalten Des Projektors

    3. Bildprojektion (Grundbetrieb) Ausschalten des Projektors Ausschalten des Projektors: Drücken Sie zunächst die POWER-Taste (ON/STAND BY) POWER LAMP FOCUS PIC-MUTE PAGE am Projektorgehäuse oder die sich auf der Fernbedienung STATUS POWER befindliche POWER OFF-Taste. Die [Strom ausachalten ON/STAND BY SOURCE AUTO ADJ.

  • Seite 36: Praktische Funktionen

    Normal-Modus ..Hierbei handelt es sich um die Standardeinstellung (100 % Helligkeit). Eco-Modus .... Wählen Sie diesen Modus, um die Lebensdauer der Lampe zu verlängern und das Kühlgebläse-Geräusch zu reduzieren (LT35: 77 % Helligkeit, LT30/LT25: 85 % Hel- ligkeit). Schutz vor unerlaubter Verwendung des Projektors Über das Menü...
  • Seite 37 4. Praktische Funktionen 3. Wählen Sie [Aktiv] und drücken Sie die ENTER -Taste. Daraufhin erscheint der [Schlüsselwort]-Eingabebildschirm. 4. Geben Sie eine Kombination der vier SELECT -Tasten ein, und drücken Sie die ENTER -Taste. HINWEIS: Das Schlüsselwort darf 4- bis 10-stellig sein. Nun wird der [Schlüsselwort bestätigen]-Eingabebildschirm angezeigt.
  • Seite 38 4. Praktische Funktionen Entaktivieren der Sicherheitsfunktion: 1. Drücken Sie die MENU-Taste. Nun wird das Menü angezeigt. 2. Wählen Sie [Einrichten - Installation] → [Sicherheit] aus, und drücken Sie die ENTER -Taste. Das Inaktiv/Aktiv-Menü wird angezeigt. 3. Wählen Sie [Inaktiv] und drücken Sie die ENTER -Taste. Daraufhin erscheint der [Schlüsselwort]-Bestätigungsbildschirm.

  • Seite 39: Verwendung Des Optionalen Maus-Fernbedienungsempfängers

    4. Praktische Funktionen Verwendung des optionalen Maus-Fernbedienungsempfängers Der optionale Maus-Fernbedienungsempfänger ermöglicht Ihnen die Bedienung der Mausfunktionen Ihres Compu- ters über die Fernbedienung. Dies stellt beim Klicken durch Ihre durch den Computer erstellte Präsentation einen großen Komfort dar. Anschluss des Empfängers für die drahtlose Maus an Ihren Computer Falls Sie die drahtlose Mausfunktion anwenden möchten, schließen Sie den Empfänger für die drahtlose Maus und den Computer an.

  • Seite 40: Anwendung Des Bildschirm-Menüs

    5. Anwendung des Bildschirm-Menüs Anwendung der Menüs HINWEIS: Das Bildschirm-Menü wird während der Projektion eines bewegten Halbvideobildes möglicherweise nicht richtig ange- zeigt. 1. Drücken Sie zum Aufrufen des Hauptmenüs die sich auf der Fernbedienung oder am Projektorgehäuse befindliche MENU -Taste. POWER FOCUS PIC-MUTE...
  • Seite 41 5. Anwendung des Bildschirm-Menüs 5. Einstellung des Wertes einer ausgewählten Option oder Auswahl einer Option. Bildlaufleiste Volles Dreieck POWER FOCUS PIC-MUTE PAGE DOWN MENU Eingabetastensymbol ENTER EXIT Optionsschaltfeld SELECT FOCUS Für die Einstellung von Optionen (Bildlaufleiste) Bildlaufleiste ......Zeigt die Einstellung und Einstellrichtung an. •...

  • Seite 42: Menü-Elemente

    5. Anwendung des Bildschirm-Menüs · Menü-Elemente Bildlaufleiste Titel Hervorheben Volles Dreieck Quelle Tastensperre-Symbol Thermometer-Symbol Noch verbleibende Zeit des Ausschalttimers Optionsschaltfeld OK-Taste Löschen-Taste Menüfenster oder Dialogfelder haben normalerweise folgende Elemente: Titel .......... Zeigt den Menü-Titel an. Hervorhebung ......Zeigt das ausgewählte Menü oder die ausgewählte Option an. Quelle ........

  • Seite 43: Liste Der Menü-Optionen

    5. Anwendung des Bildschirm-Menüs » Liste der Menü-Optionen Je nach Eingangssignal stehen nicht immer all Menü-Parameter zur Verfügung. Bildeinstellung Standard Optionen Variierbar Voreinstellung 1 bis 5 Einzelheiten Referenz Präsentation, Video, Film, Grafik, sRGB -Einstellung Gammakorrektur Dynamisch, Natürlich, Schwarz-Detail Farbtemperatur 5000, 6500, 7800, 8500, 9300, 10500 Weiß...
  • Seite 44 5. Anwendung des Bildschirm-Menüs Information Optionen Verwendungsdauer Verbl. Lampenbetr. -Dauer Verstr. Lampenbetr. -Std. Verstr. Proj. -Betr. -Std. Quelle Horizontale Frequenz Vertikcale Frequenz Videotyp NTSC, NTSC3.58, NTSC4.43, PAL, PAL-M, PAL-N, PAL60, SECAM Synch. -Typ Separate Sync, Composite Sync, G-Sync Synch. -Polarität Scan Typ Interlace, Non-interlace Version...

  • Seite 45: Menü-Beschreibungen & Funktionen [Bildeinstellung]

    5. Anwendung des Bildschirm-Menüs ¿ Menü-Beschreibungen & Funktionen [Bildeinstellung] Voreinstellung Bei der Auswahl der durch den Benutzer einzustellenden Voreinstellung wird das Untermenü angezeigt. Sie können sowohl Gamma als auch Farbe einstellen. Wählen Sie dafür zuerst [Voreinstellung] und drücken Sie die ENTER-Taste;...

  • Seite 46: Menü-Beschreibungen & Funktionen [Bild-Optionen]

    5. Anwendung des Bildschirm-Menüs Einstellung der Helligkeit, des Kontrastes, der Schärfe, der Farbe und des Farbtons Sie können Helligkeit, Kontrast, Bildschärfe, Farbe und Farbton. TIPP: Wenn eine der Optionen Helligkeit, Kontrast, Bildschärfe, Farbe oder Farbton hervorgehoben ist, wird durch Drücken der ENTER -Taste die Bildlaufleiste für die Einstellung eingeblendet.
  • Seite 47 5. Anwendung des Bildschirm-Menüs HINWEIS: • Wenn Sie sich ein RGB-Bild mit einer höheren Auflösung als der natürlichen Auflösung des Projektors anzeigen lassen, wird das Bild selbst bei Auswahl der Option [Natürlich] als [Normal] angezeigt. Nur wenn Sie sich ein RGB-Bild mit einer geringeren Auflösung als der natürlichen Auflösung des Projektors anzeigen lassen, kann das Bild in seiner wahren Auflösung [Natürlich] angezeigt lassen werden.

  • Seite 48: Menü-Beschreibungen & Funktionen [Einrichten]

    Normal-Modus ..Hierbei handelt es sich um die Standardeinstellung (100 % Helligkeit). Eco-Modus .... Wählen Sie diesen Modus, um die Lebensdauer der Lampe zu verlängern und das Kühlgebläse-Geräusch zu reduzieren (LT35: 77 % Helligkeit, LT30/LT25: 85 % Helligkeit). Auswahl der Menüsprache [Sprache]...

  • Seite 49: [Einrichten - Installation]

    5. Anwendung des Bildschirm-Menüs [Einrichten - Installation] Auswählen der Projektor-Ausrichtung [Ausrichtung] Diese Funktion stellt Ihr Bild der Projektionsart entsprechend ein. Die Optionen sind: Frontprojektion, Deckenrückprojektion, Rückprojektion und Deckenfrontprojektion. Frontprojektion Deckenrückprojektion Rückprojektion Deckenfrontprojektion Auswahl der Übertragungsrate [Übertragungsrate] Diese Funktion stellt die Baudrate des PC-Steuerports (8-poliger Mini DIN) ein. Datenraten von 4800 bis 38400 bps werden unterstützt.
  • Seite 50 5. Anwendung des Bildschirm-Menüs Aktivierung der Sicherheitsfunktion [Sicherheit] Durch diese Option wird die Sicherheitsfunktion ein- oder ausgeschaltet. Wenn nicht zuvor das ordnungsgemäße Schlüsselwort eingegeben wird, ist der Projektor nicht in der Lage, ein Bild zu projizieren. (→ Seite 28) Auswahl der Menü-Farbe [Auswählen der Menüfarbe] Als Menü-Farbe stehen zwei Farbmodi zur Auswahl: Farbe oder Monochrom.

  • Seite 51: [Einrichten - Optionen]

    5. Anwendung des Bildschirm-Menüs [Einrichten - Optionen] Einstellung des Ausschalt-Timers [Ausschalt-Timer] Sie können mit der Ausschalt-Timer-Funktion den Projektor zu der voreingestellten Zeit automatisch ausschalten. Es kann zwischen acht voreingestellten Zeiten ausgewählt werden:Inaktiv, 0:30, 1:00, 2:00, 4:00, 8:00, 12:00 und 16:00. Aktivierung oder Deaktivierung des Auto-Fokus [Auto-Fokus] Unter Verwendung dieser Option kann die Auto-Fokus-Funktion ein- oder ausgeschaltet werden.

  • Seite 52: Menü-Beschreibungen & Funktionen [Information]

    Herunterzählen beginnt. Wenn die noch verbleibende Lampenbetriebszeit 0 Stunden erreicht, kann der Projektor unabhängig davon, ob als Lampen-Modus Normal oder Eco eingestellt ist, nicht mehr eingeschaltet werden. Lampenlebensdauer (Std.) Modell Austauschlampe Normal LT35 LT35LP 2000 2500 LT30/LT25 LT30LP [Quelle] [Horizontale Frequenz]...

  • Seite 53: Menü-Beschreibungen & Funktionen [Reset]

    5. Anwendung des Bildschirm-Menüs Menü-Beschreibungen & Funktionen [Reset] Rückstellung auf die Werkseinstellungen [Reset] Die Funktion Werkseinstellung ermöglicht Ihnen, für Quellen vorgenommene Einstellungen und Eingaben auf die Werkseinstellungen zurückzusetzen, wobei folgende Ausnahmen gelten: [Aktuelles Signal] Stellt die Einstellungen für das aktuelle Signal auf die Werte der Hersteller-Voreinstellungen zurück. Die zurückzustellenden Punkte sind: [Voreinstellung], [Helligkeit], [Kontrast], [Farbe], [Farbton], [Bildschärfe], [Bild- format], [Horizontal-Position], [Vertikal-Position], [Takt], [Phase], [Rauschunterdrückung], [Telekino] und [Lautstär- ke].

  • Seite 54: Wartung

    6. Wartung In diesem Abschnitt werden die einfachen Wartungsmaßnahmen beschrieben, die Sie befolgen sollten, um den Fokus- sensor und die Linse zu reinigen und die Lampe auszutauschen. Reinigung der Linse und des Fokussensors Reinigung der Linse Verwenden Sie ein Gebläse oder Linsenpapier, um die Linse zu reinigen, und achten Sie dabei darauf, dass Sie die Linse nicht verkratzen oder beschädigen.

  • Seite 55: Austausch Der Projektionslampe

    2500 Stunden im Eco-Modus) benutzt wird, kann die Glühbirne zerplatzen und die einzelnen Glasstücke wer- den im Lampengehäuse verstreut. Fassen Sie die Splitter nicht an, da Sie sich daran verletzen könnten. Beauftra- gen Sie im Falle einer zerplatzten Lampe Ihren NEC-Fachhändler mit dem Lampenaustausch. Austausch der Lampe: Optionale Lampe und für den Austausch benötigtes Werkzeugt:...
  • Seite 56 4. Drücken Sie gegen den mit “PUSH” bezeichneten Bereich und setzen Sie ein neues Lampengehäuse so ein, dass es in der Buchse einrastet. VORSICHT Verwenden Sie ausschließlich die NEC-Austauschlampe LT35LP (LT35) oder LT30LP (LT35/LT25). Bestellen Sie die Lampe bei Ihrem NEC-Fachhändler. Befestigen Sie das Lampengehäuse mit den beiden Befestigungsschrauben.
  • Seite 57 6. Wartung 7. Schließen Sie das im Lieferumfang enthaltene Netzkabel an und schalten Sie den Projektor ein. 8. Wählen Sie schließlich das Menü → [Reset] → [Lampenbetr. -Std. löschen], um die Lampenbetriebsstunden zurückzustellen. HINWEIS: Nach 2100 Betriebsstunden (2600 Betriebsstunden : im Eco Modus) schaltet sich der Projektor aus und setzt sich in den Standby-Modus.

  • Seite 58: Anhang

    7. Anhang Fehlersuche Dieses Kapitel hilft Ihnen bei der Beseitigung von Störungen, die bei der Einrichtung oder während des Betriebes Ihres Projektors auftreten können. Anzeige-Meldungen Netzanzeige (POWER) Anzeige-Zustand Projektor-Zustand Hinweis Die Hauptstromversorgung ist ausgeschaltet – Anzeige blinkt Grün 0,5 Sek. Ein, Der Projektor macht sich einschaltbereit.
  • Seite 59 7. Anhang Herkömmliche Störungen & Lösungen (→ “Netz / Status / Lampen-Anzeige” auf Seite 50.) Störung Überprüfen Sie diese Punkte Der Projektor schaltet • Stellen Sie sicher, dass das Netzkabel eingesteckt und die Netztaste am Projektorgehäuse oder auf der sich nicht ein. Fernbedienung eingeschaltet ist.
  • Seite 60 Display durch eine Funktionstasten-Kombination aktiviert / entaktiviert. Normalerweise wird das externe Display mit der Tastenkombination der ‘Fn”-Taste und einer der 12 Funktionstasten ein- oder ausgeschaltet. NEC- Laptops verwenden z.B. die Tastenkombination Fn + F3, während Dell-Laptops die Tastenkombination Fn + F8 verwenden, um durch die Auswahlmöglichkeiten des externen Displays zu schalten.

  • Seite 61: Technische Daten

    7. Anhang Technische Daten Dieses Kapitel liefert Ihnen technische Informationen über die Leistung des Projektors LT35/LT30/LT25. Modellnummer LT35/LT30/LT25 Optical Einzelchip-Digital-Micromirror-Device (DMD) Auflösung 1024x768 Pixel* natürliche, bis zu SXGA+ (1400x1050) mit scaling- Technologie Linse Manueller Zoom und Auto-Fokus (effektiver Bereich: 1,4 m-5,5 m)/...
  • Seite 62 Entspricht der EMC-Richtlinie (EN55022, EN55024, EN61000-3-2, EN61000- 3-3) Entspricht den Niederspannungsrichtlinien (EN60950-1, TÜV GS- geprüft) Besuchen Sie uns für zusätzliche Informationen im Internet unter: USA : http://www.necvisualsystems.com Europa : http://www.neceurope.com/ Weltweit : http://www.nec-pj.com/ Änderung der technischen Daten ohne Ankündigung vorbehalten.

  • Seite 63: Gehäuseabmessungen

    7. Anhang Gehäuseabmessungen 260 (10,2") 85 (3,3") Linsenmitte P U S H Einheit: mm (zoll)

  • Seite 64: Pinbelegung Des D-Sub Computer-Eingangsanschlusses

    7. Anhang Pinbelegung des D-Sub COMPUTER-Eingangsanschlusses 15-poliger Mini D-Sub-Anschluss tift-Nr. RGB-Signal (Analog) YCbCr-Signal Grün oder Synch.-an-Grün Blau Masse Signalpegel Masse Videosignal: 0,7 Vp-p (Analog) Rote Masse Cr-Masse Synch.-Signal: TTL level Grüne Masse Y-Masse Blaue Masse Cb-Masse Nicht belegt Synch.-Signal-Masse SCART Synch. Bidirektionale DATA (SDA) Horizontal-Synch.

  • Seite 65: Liste Kompatibler Eingangssignale

    7. Anhang Liste kompatibler Eingangssignale Horizontal: 15 kHz to 100 kHz (RGB: 24 kHz oder mehr) Vertikal: 50 Hz to 85 Hz Signal Auflösung Frequenz H. Bildwiederholfrequenz (Bildpunkte) ( kHz ) ( Hz ) NTSC – 15,73 60,00 – 15,63 50,00 PAL60 –...

  • Seite 66: Pc-Steuercodes Und Kabelanschlüsse

    7. Anhang PC-Steuercodes und Kabelanschlüsse PC-Steuercodes Funktion Codedaten POWER ON POWER OFF INPUT SELECT COMPUTER INPUT SELECT VIDEO INPUT SELECT S-VIDEO PICTURE MUTE ON PICTURE MUTE OFF SOUND MUTE ON SOUND MUTE OFF HINWEIS: Kontaktieren Sie Ihren Fachhändler vor Ort, wenn Sie eine vollständige Liste aller PC-Steuer- codes benötigen.

  • Seite 67: Checkliste Für Die Fehlersuche

    7. Anhang Checkliste für die Fehlersuche Bevor Sie Ihren Fachhändler oder einen Kundendienst kontaktieren, sollten Sie zunächst anhand der nachfolgenden Liste prüfen, ob eine Reparatur wirklich erforderlich ist. Beziehen Sie sich auch auf das Kapitel “Fehlersuche” in Ihrem Bedienungshandbuch. Die nachfolgende Checkliste erleichtert uns die Behebung Ihres Störung erheblich. * Drucken Sie die nachfolgenden Seiten aus.
  • Seite 68 Modellnummer des Fernbedienungsgerätes: Notebook / Tischgerät Natürliche Auflösung: Bildwiederholfrequenz: Video-Adapter: Sonstiges Projektor DVD-Player Videogerät Signalkabel Videorekorder, DVD-Player, Videokamera, Videospiel oder Son- NEC-Norm oder Kabel von einem anderen Hersteller? stiges Modellnummer: Länge: Zoll / m Hersteller: Verteilerverstärker Modellnummer: Modellnummer: Umschalter Modellnummer: Adapter...

  • Seite 69: Travelcare-Führer

    Bitte beachten Sie, dass der Umfang von TravelCare sich vom Umfang herrühren. der dem Produkt beiliegenden Garantie teilweise unterscheidet. 6) Probleme oder Schäden, die durch andere als von NEC angegebene am Produkt angeschlossene Verschleißteile oder Serviceleistungen von TravelCare Geräte hervorgerufen werden.
  • Seite 70 WEB-Adresse: http://www.nec.com.tw HINWEIS: In den Ländern, die mit einem Sternchen (*) gekennzeichnet sind, wird der Ersatzprodukt-Verleihservice angeboten. (Abgedeckte Regionen) Taiwan NEC Solutions Asia Pacific Pte. Ltd Adresse: 401 Commonwealth Drive, #07-02, Haw Par Technocentre, Singapore 149598 Telefon: +65 273 8333...

  • Seite 71: Anmeldungsformular Für Das Travelcare-Serviceprogramm

    7. Anhang P-1/ Datum: AN: NEC oder NEC autorisierter Service-Center: ABS: (Firma & Name mit Unterschrift) Sehr geehrte Damen und Herren, ich möchte mich für Ihr TravelCare-Serviceprogramm, basierend auf dem beiliegenden Registrierungs- und Qualifikationsformular, anmelden und stimme den folgenden Bedingungen zu, ferner bin ich damit einverstanden, dass die Servicekosten von meinem Kreditkartenkonto abgebucht werden, falls ich die geliehenen Ersatzgeräte nicht innerhalb der angegebenen Frist zurückgebe.
  • Seite 72 Produktes sind, das durch diese Garantie abgedeckt ist); 4) Höhere Gewalt, Feuer, Überschwemmung, Kriegsereignisse, Gewaltakt oder ähnliche Vorkommnisse; 5) Jeder Versuch seitens einer Person, die nicht zum NEC autorisierten Personal gehört, das Produkt zu justieren, zu verändern, zu reparieren, zu installieren oder Servicearbeiten daran durchzuführen.
