Befestigung Innotech Lock - Innotech LOCK-11 Aufbau- Und Verwendungsanleitung

INNOTECH

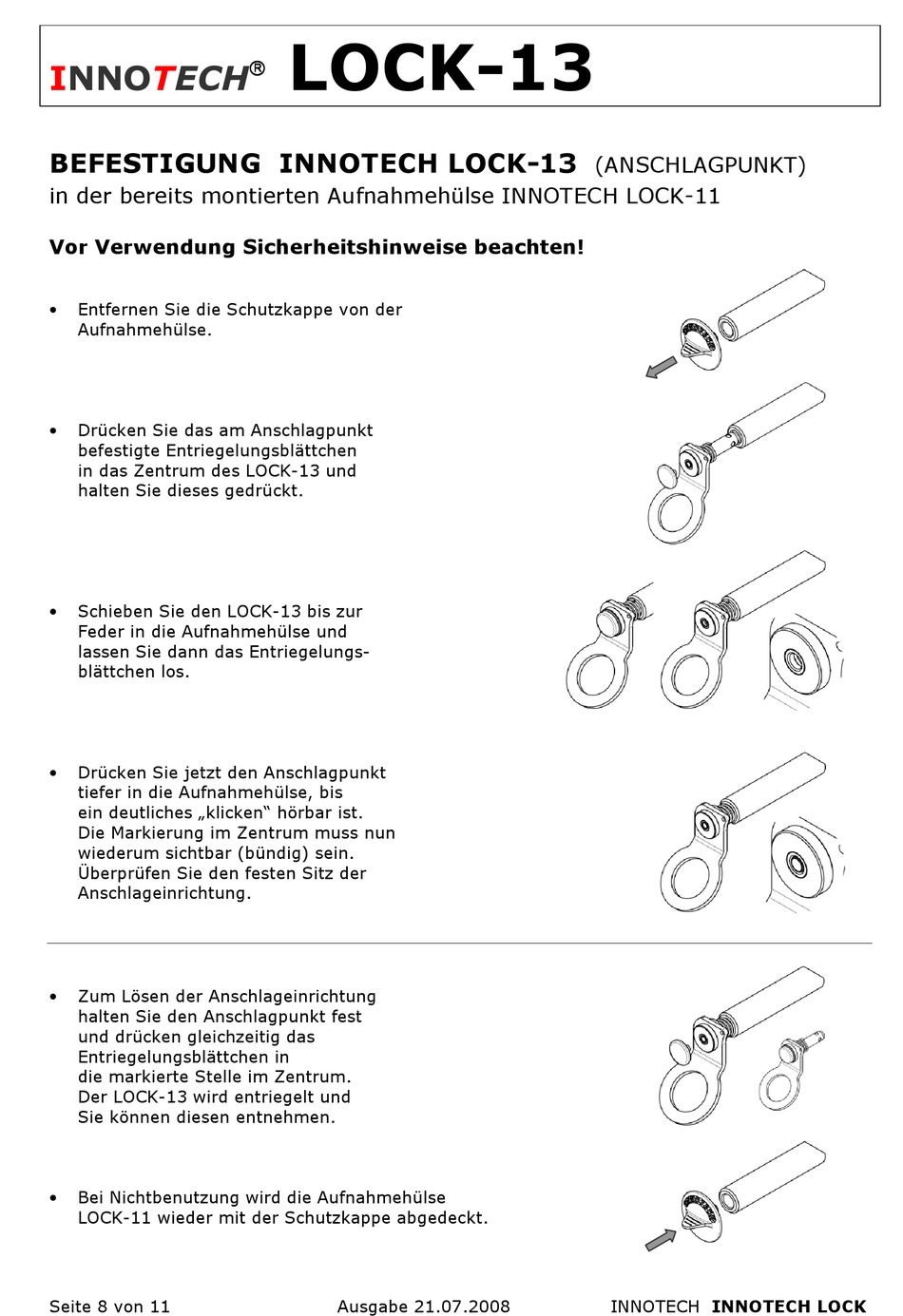

BEFESTIGUNG INNOTECH LOCK-13

in der bereits montierten Aufnahmehülse INNOTECH LOCK-11
Vor Verwendung Sicherheitshinweise beachten!
Entfernen Sie die Schutzkappe von der
•
Aufnahmehülse.
Drücken Sie das am Anschlagpunkt
•
befestigte Entriegelungsblättchen
in das Zentrum des LOCK-13 und
halten Sie dieses gedrückt.
Schieben Sie den LOCK-13 bis zur
•
Feder in die Aufnahmehülse und
lassen Sie dann das Entriegelungs-
blättchen los.
Drücken Sie jetzt den Anschlagpunkt
•
tiefer in die Aufnahmehülse, bis
ein deutliches „klicken" hörbar ist.
Die Markierung im Zentrum muss nun
wiederum sichtbar (bündig) sein.
Überprüfen Sie den festen Sitz der
Anschlageinrichtung.
Zum Lösen der Anschlageinrichtung
•
halten Sie den Anschlagpunkt fest
und drücken gleichzeitig das
Entriegelungsblättchen in
die markierte Stelle im Zentrum.
Der LOCK-13 wird entriegelt und
Sie können diesen entnehmen.
Bei Nichtbenutzung wird die Aufnahmehülse
•
LOCK-11 wieder mit der Schutzkappe abgedeckt.
Seite 8 von 11
LOCK-13
   
Ausgabe 21.07.2008
(ANSCHLAGPUNKT)
INNOTECH INNOTECH LOCK
