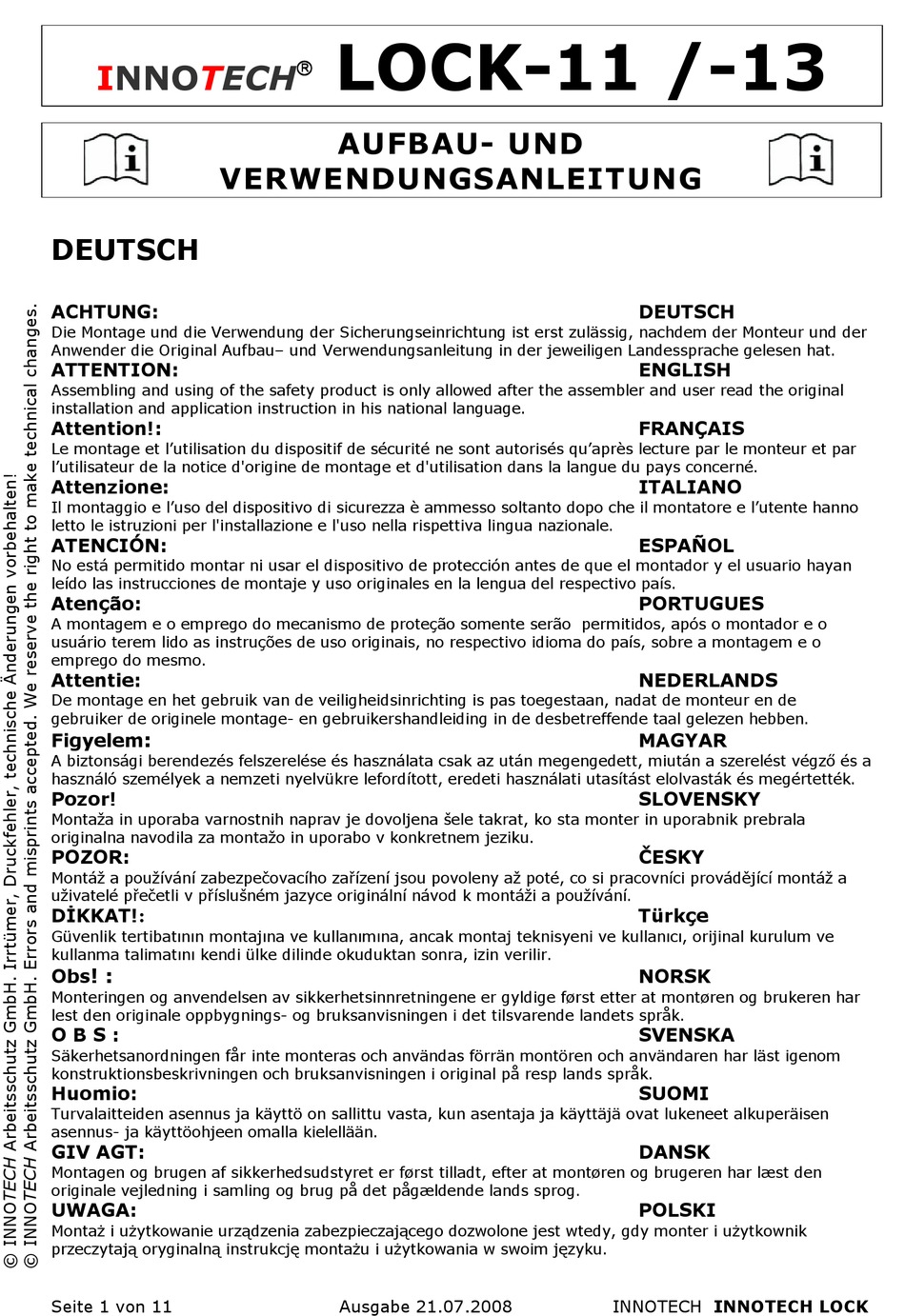

INNOTECH
VERWENDUNGSANLEITUNG
DEUTSCH
ACHTUNG:
Die Montage und die Verwendung der Sicherungseinrichtung ist erst zulässig, nachdem der Monteur und der
Anwender die Original Aufbau– und Verwendungsanleitung in der jeweiligen Landessprache gelesen hat.
ATTENTION:
Assembling and using of the safety product is only allowed after the assembler and user read the original
installation and application instruction in his national language.
Attention!:
Le montage et l'utilisation du dispositif de sécurité ne sont autorisés qu'après lecture par le monteur et par
l'utilisateur de la notice d'origine de montage et d'utilisation dans la langue du pays concerné.
Attenzione:
Il montaggio e l'uso del dispositivo di sicurezza è ammesso soltanto dopo che il montatore e l'utente hanno
letto le istruzioni per l'installazione e l'uso nella rispettiva lingua nazionale.
ATENCIÓN:
No está permitido montar ni usar el dispositivo de protección antes de que el montador y el usuario hayan
leído las instrucciones de montaje y uso originales en la lengua del respectivo país.
Atenção:
A montagem e o emprego do mecanismo de proteção somente serão permitidos, após o montador e o
usuário terem lido as instruções de uso originais, no respectivo idioma do país, sobre a montagem e o
emprego do mesmo.
Attentie:
De montage en het gebruik van de veiligheidsinrichting is pas toegestaan, nadat de monteur en de
gebruiker de originele montage- en gebruikershandleiding in de desbetreffende taal gelezen hebben.
:
Figyelem
A biztonsági berendezés felszerelése és használata csak az után megengedett, miután a szerelést végzı és a
használó személyek a nemzeti nyelvükre lefordított, eredeti használati utasítást elolvasták és megértették.
Pozor!
Montaža in uporaba varnostnih naprav je dovoljena šele takrat, ko sta monter in uporabnik prebrala
originalna navodila za montažo in uporabo v konkretnem jeziku.
POZOR:
Montáž a používání zabezpečovacího zařízení jsou povoleny až poté, co si pracovníci provádějící montáž a
uživatelé přečetli v příslušném jazyce originální návod k montáži a používání.
DĐKKAT!
:
Güvenlik tertibatının montajına ve kullanımına, ancak montaj teknisyeni ve kullanıcı, orijinal kurulum ve
kullanma talimatını kendi ülke dilinde okuduktan sonra, izin verilir.
! :
Obs
Monteringen og anvendelsen av sikkerhetsinnretningene er gyldige først etter at montøren og brukeren har
lest den originale oppbygnings- og bruksanvisningen i det tilsvarende landets språk.
O B S :
Säkerhetsanordningen får inte monteras och användas förrän montören och användaren har läst igenom
konstruktionsbeskrivningen och bruksanvisningen i original på resp lands språk.
Huomio:
Turvalaitteiden asennus ja käyttö on sallittu vasta, kun asentaja ja käyttäjä ovat lukeneet alkuperäisen
asennus- ja käyttöohjeen omalla kielellään.
GIV AGT:
Montagen og brugen af sikkerhedsudstyret er først tilladt, efter at montøren og brugeren har læst den
originale vejledning i samling og brug på det pågældende lands sprog.
UWAGA:
MontaŜ i uŜytkowanie urządzenia zabezpieczającego dozwolone jest wtedy, gdy monter i uŜytkownik
przeczytają oryginalną instrukcję montaŜu i uŜytkowania w swoim języku.
Seite 1 von 11
LOCK-11 /-13
   
AUFBAU- UND
Ausgabe 21.07.2008
DEUTSCH
ENGLISH
FRANÇAIS
ITALIANO
ESPAÑOL
PORTUGUES
NEDERLANDS
MAGYAR
SLOVENSKY
ČESKY
Türkçe
NORSK
SVENSKA
SUOMI
DANSK
POLSKI
INNOTECH INNOTECH LOCK

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Innotech LOCK-11

  • Seite 1 LOCK-11 /-13     INNOTECH AUFBAU- UND VERWENDUNGSANLEITUNG DEUTSCH ACHTUNG: DEUTSCH Die Montage und die Verwendung der Sicherungseinrichtung ist erst zulässig, nachdem der Monteur und der Anwender die Original Aufbau– und Verwendungsanleitung in der jeweiligen Landessprache gelesen hat.
  • Seite 2     INNOTECH AUFBAU- UND VERWENDUNGSANLEITUNG INHALTSVERZEICHNIS SICHERHEITSHINWEISE SEITEN 3 - 4 2. ALLGEMEINE INFORMATIONEN SEITE 3. MONTAGE LOCK-11 SEITEN 6 - 7 Aufnahmehülse 4. ANWENDUNG LOCK-13 SEITE Anschlagpunkt 5. SERVICE-FORMULARE SEITEN 9 - 11 Seite 2 von 11 Ausgabe 21.07.2008...
  • Seite 3: Aufbau- Und Verwendungsanleitung

    Gesundheitliche Einschränkungen (Herz- und Kreislaufprobleme, Medikamenteneinnahme, • Alkohol) können die Sicherheit des Benutzers bei Arbeiten in der Höhe beeinträchtigen. Während der Montage/Verwendung der Anschlageinrichtung INNOTECH LOCK sind die • jeweiligen Unfallverhütungsvorschriften einzuhalten. Es muss ein Plan vorhanden sein, der Rettungsmaßnahmen bei allen möglichen Notfällen •...
  • Seite 4 INNOTECH AUFBAU- UND VERWENDUNGSANLEITUNG SICHERHEITSHINWEISE Die Befestigung am INNOTECH LOCK geschieht durch den Augbolzen stets mit einem • Karabiner und muss mit einer persönlichen Schutzausrüstung entsprechend EN 361 (Auffanggurt) und EN 363 (Auffangsystem) verwendet werden. Achtung: Für den horizontalen Einsatz dürfen nur Verbindungsmittel verwendet werden •...
  • Seite 5 Als Anschlagpunkt für 2 Personen (inklusive 1 Person für Ersthilfeleistung) mit persönlicher Schutzausrüstung entsprechend EN 361 (Auffanggurt) und EN 363 (Auffangsystem). Die Aufnahmehülse INNOTECH LOCK-11 ist permanent an dem Bauwerk befestigt und bei Nichtbenutzung mit einer Schutzkappe abgedeckt. Bei Bedarf wird der abnehmbare Anschlagpunkt INNOTECH LOCK-13 in der Aufnahmehülse verriegelt.
  • Seite 6: Befestigung In Beton

    Bohrloch in Konstruktionsbeton: • Durchmesser: Ø 24 mm, max. Ø 25 mm Tiefe: min. 110 mm (siehe Abb. rechts) Bohrloch durch ausblasen und bürsten reinigen. • INNOTECH LOCK-11, nach Aufbau-und • Verwendungsanleitung des Kleberherstellers einkleben. Auf festen Sitz kontrollieren. •...
  • Seite 7: Befestigung Am Stahlträger

    LOCK-11     INNOTECH BEFESTIGUNG AM STAHLTRÄGER Mindeststahlquerschnitt 5 mm. • Kontermuttern festziehen. • Auf festen Sitz kontrollieren. • Bei abweichenden Gegebenheiten unbedingt an den Hersteller wenden. Seite 7 von 11 Ausgabe 21.07.2008 INNOTECH INNOTECH LOCK...
  • Seite 8: Befestigung Innotech Lock

    LOCK-13     INNOTECH BEFESTIGUNG INNOTECH LOCK-13 (ANSCHLAGPUNKT) in der bereits montierten Aufnahmehülse INNOTECH LOCK-11 Vor Verwendung Sicherheitshinweise beachten! Entfernen Sie die Schutzkappe von der • Aufnahmehülse. Drücken Sie das am Anschlagpunkt • befestigte Entriegelungsblättchen in das Zentrum des LOCK-13 und halten Sie dieses gedrückt.
  • Seite 9     INNOTECH SAFETY SOLUTIONS Arbeitsschutz GmbH A B N A H M E P R O T O K O L L PROJEKT: PRODUKT: FERTIGUNGS-Nr.: AUFTRAGGEBER: AUFTRAGNEHMER: MONTAGEFIRMA: SACHBEARBEITER: FIRMENANSCHRIFT: • Der Auftraggeber nimmt die Leistungen des Auftragnehmers ab.
  • Seite 10     INNOTECH SAFETY SOLUTIONS Arbeitsschutz GmbH HINWEISE ZUM BESTEHENDEN SICHERHEITSSYSTEM Beim Systemzugang ist dieser Hinweis vom Bauherrn gut sichtbar anzubringen: Die Benutzung hat nach dem Stand der Technik und entsprechend der Aufbau- und Verwendungsanleitungen zu erfolgen. Aufbewahrungsort der Aufbau- und Verwendungsanleitungen, Prüfprotokolle, etc. ist: •...
  • Seite 11     INNOTECH SAFETY SOLUTIONS Arbeitsschutz GmbH P R Ü F P R O T O K O L L I PROJEKT: PRODUKT: FERTIGUNGS-Nr.: JÄHRLICHE SYSTEMKONTROLLE DURCHGEFÜHRT AM: FESTGESTELLTE MÄNGEL: PRÜFPUNKTE: überprüft und in Ordnung! (Mängelbeschreibung/ Massnahmen) DO K U M E NT AT IO NE N :...
