INNOTECH
VERWENDUNGSANLEITUNG
DEUTSCH
ACHTUNG:
Die Montage und die Verwendung der Sicherungseinrichtung ist erst zulässig, nachdem der Monteur und der
Anwender die Original Aufbau– und Verwendungsanleitung in der jeweiligen Landessprache gelesen hat.
ATTENTION:
Assembling and using of the safety product is only allowed after the assembler and user read the original
installation and application instruction in his national language.
ATTENZIONE:
Il montaggio e l'utilizzo del dispositivo di sicurezza è consentito soltanto dopo che il montatore e
l'utilizzatore hanno letto le istruzioni di montaggio e d'uso originali nella lingua del proprio paese.
ATTENTION! :
Le montage et l'utilisation du dispositif de sécurité ne sont autorisés qu'après lecture par le monteur et par
l'utilisateur de la notice d'origine de montage et d'utilisation dans la langue du pays concerné.
ATTENTIE:
De montage en het gebruik van de veiligheidsinrichting is pas toegestaan, nadat de monteur en de
gebruiker de originele montage- en gebruikershandleiding in de desbetreffende taal gelezen hebben.
ATENCIÓN:
No está permitido montar ni usar el dispositivo de protección antes de que el montador y el usuario hayan
leído las instrucciones de montaje y uso originales en la lengua del respectivo país.
UWAGA:
Montaż i użytkowanie urządzenia zabezpieczającego dozwolone jest wtedy, gdy monter i użytkownik
przeczytają oryginalną instrukcję montażu i użytkowania w swoim języku.
POZOR:
Montáž a používání zabezpečovacího zařízení jsou povoleny až poté, co si pracovníci provádějící montáž a
uživatelé přečetli v příslušném jazyce originální návod k montáži a používání.
POZOR!:
Montaža in uporaba varnostnih naprav je dovoljena šele takrat, ko sta monter in uporabnik prebrala
originalna navodila za montažo in uporabo v konkretnem jeziku.
:
FIGYELEM
A biztonsági berendezés felszerelése és használata csak az után megengedett, hogy a szerelő és az
üzemeltető olvasta a saját nyelvére lefordított, eredeti felszerelési és használati utasítást.
DİKKAT!
:
Güvenlik tertibatının montajına ve kullanımına, ancak montaj teknisyeni ve kullanıcı, orijinal kurulum ve
kullanma talimatını kendi ülke dilinde okuduktan sonra, izin verilir.
ATENÇÃO:
A montagem e o uso do dispositivo de fixação apenas é permitido depois de o técnico de montagem e o
utilizador terem lido as Instruções de montagem e uso genuínas nas suas respectivas língua nacionais.
! :
Obs
Monteringen og anvendelsen av sikkerhetsinnretningene er gyldige først etter at montøren og brukeren har
lest den originale oppbygnings- og bruksanvisningen i det tilsvarende landets språk.
HUOMIO:
Turvalaitteiden asennus ja käyttö on sallittu vasta, kun asentaja ja käyttäjä ovat lukeneet alkuperäisen
asennus- ja käyttöohjeen omalla kielellään.
O B S :
Säkerhetsanordningen får inte monteras och användas förrän montören och användaren har läst igenom
konstruktionsbeskrivningen och bruksanvisningen i original på resp lands språk.
GIV AGT:
Montagen og brugen af sikkerhedsudstyret er først tilladt, efter at montøren og brugeren har læst den
originale vejledning i samling og brug på det pågældende lands sprog.
Seite 1 von 11
SDH 02
   
AUFBAU- UND
Ausgabe 12.04.2012
DEUTSCH
ENGLISH
ITALIANO
FRANÇAIS
NEDERLANDS
ESPAÑOL
POLSKI
ČEŠTINA
SLOVENČINA
MAGYAR
TÜRKÇE
PORTUGUÊS
NORSK
SUOMI
SVENSKA
DANSK
INNOTECH SDH02

Werbung

loading

Inhaltszusammenfassung für Innotech SDH 02

  • Seite 1 SDH 02     INNOTECH AUFBAU- UND VERWENDUNGSANLEITUNG DEUTSCH ACHTUNG: DEUTSCH Die Montage und die Verwendung der Sicherungseinrichtung ist erst zulässig, nachdem der Monteur und der Anwender die Original Aufbau– und Verwendungsanleitung in der jeweiligen Landessprache gelesen hat.
  • Seite 2 Gesundheitliche Einschränkungen (Herz- und Kreislaufprobleme, Medikamenteneinnahme, Alkohol) können die Sicherheit des Benutzers bei Arbeiten in der Höhe beeinträchtigen. • Während der Montage/Verwendung der Anschlageinrichtung INNOTECH-SDH 02 sind die jeweiligen Unfallverhütungsvorschriften (z.B.: Arbeiten auf Dächern) einzuhalten. • Es muss ein Plan vorhanden sein, der Rettungsmaßnahmen bei allen möglichen Notfällen berücksichtigt.
  • Seite 3 AUFBAU- UND VERWENDUNGSANLEITUNG SICHERHEITSHINWEISE • Die Befestigung am INNOTECH-SDH 02 geschieht durch den Augbolzen stets mit einem Karabiner und muss mit einer persönlichen Schutzausrüstung entsprechend EN 361 (Auffanggurt) und EN 363 (Auffangsystem) verwendet werden. • Achtung: Für den horizontalen Einsatz dürfen nur Verbindungsmittel verwendet werden die für diesen Verwendungszweck geeignet und für die entsprechende Kantenausführung...
  • Seite 4 INNOTECH SDH 02 wurde geprüft und zertifiziert nach EN 795:1996 Klasse A + EN 517:2006 Typ-B (–y). Die Dachabsturzsicherung SDH 02 wurde nach NORM EN 517:2006 Typ-B (-y) in alle Belastungsrichtungen (auch in -Y Richtung = Richtung First) geprüft. Weiters wurde die Dachabsturzsicherung SDH 02 auch als persönlicher Anschlagpunkt nach EN 795 A auf Holzdachkonstruktionen mit und ohne Aufsparrendämmung zertifiziert.
  • Seite 5 SDH 02     INNOTECH MONTAGEEMPFEHLUNG AM DACH Montageanordnung lt. Abbildung und nach Erfordernis der Anschlagpunkte (z.B. Dachausstieg, Kamin, Solaranlage etc.) bzw. laut Landesgesetzgebung oder in Anlehnung an die DIN 4426. Weitere Planungsempfehlungen unter www.innotech.at MONTAGE –BEFESTIGUNG BEFESTIGUNG AUF HOLZSPARRENDIMENSION: min. 80x80 mm Grundvoraussetzung ist eine statisch tragfähige...

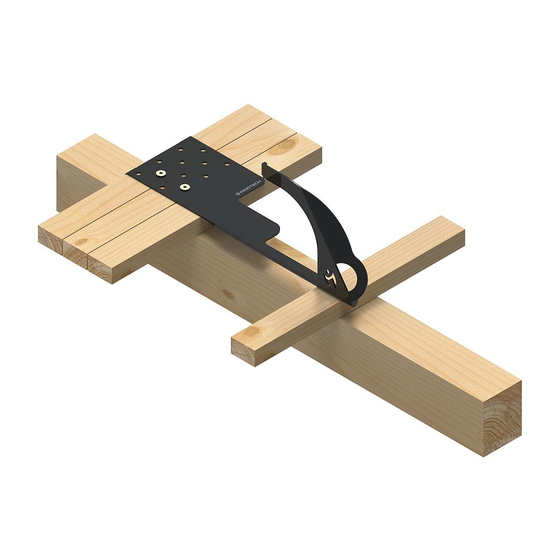

  • Seite 6 SDH 02     INNOTECH Durch vertikales Verschieben der 3 untereinander liegenden Dachlatten (min 30 x 50 mm, befestigt an min. 2 Sparren) kann die Höhenlage des Dachhakens eingestellt werden. Richten Sie den Dachhaken am tragenden Sparren aus: Durch die asymmetrische Bauform kann der Haken stets im Wellental des Ziegels montiert werden.
  • Seite 7 SDH 02     INNOTECH MONTAGEEMPFEHLUNG WELLETERNIT: Seite 7 von 11 Ausgabe 12.04.2012 INNOTECH SDH02...
  • Seite 8 SDH 02     INNOTECH WEITERE MONTAGEBEISPIELE: Seite 8 von 11 Ausgabe 12.04.2012 INNOTECH SDH02...
  • Seite 9 ABNAHMEPROTOKOLL S I C H E R H E I T S D A C H H A K E N D A S S D H AUFTRAGSNUMMER: PROJEKT: AUFTRAGGEBER: Sachbearbeiter: Firmenanschrift: AUFTRAGNEHMER: Sachbearbeiter: Firmenanschrift: MONTAGE: Sachbearbeiter: Firmenanschrift: DOKUMENTATION DER BEFESTIGUNG / FOTO-DOKUMENTATION PRODUKT: Stück Baujahr/ Seriennummer:...
  • Seite 10 HINWEISE ZUM BESTEHENDEN SICHERHEITSSYSTEM Beim Systemzugang ist dieser Hinweis vom Bauherrn gut sichtbar anzubringen! Die Benutzung hat nach dem Stand der Technik und entsprechend der Aufbau- und Verwendungsanleitungen zu erfolgen. Aufbewahrungsort der Aufbau- und Verwendungsanleitungen, Prüfprotokolle, etc. ist: • Übersichtsplan mit der Lage der Anschlageinrichtungen: Nicht durchbruchsichere Bereiche (z.B.: Lichtkuppeln oder / und Lichtbänder) einzeichnen! Die maximalen Grenzwerte der Anschlageinrichtungen entnehmen Sie den jeweiligen Aufbau- und Verwendungsanleitungen beziehungsweise dem Typenschild Ihrer Anlage.
  • Seite 11 PRÜFPROTOKOLL I SICHERHEITSDACHHAKEN DAS / SDH AUFTRAGSNUMMER: PROJEKT: PRODUKT: Baujahr/ Seriennummer: (Typenbezeichnung) JÄHRLICHE SYSTEMKONTROLLE DURCHGEFÜHRT AM: AUFTRAGGEBER: Sachbearbeiter: Firmenanschrift: AUFTRAGNEHMER: Sachbearbeiter: Firmenanschrift: FESTGESTELLTE MÄNGEL: PRÜFPUNKTE: überprüft und in Ordnung! (Mängelbeschreibung/ Massnahmen) DO K U M E NT AT IO NE N : Aufbau- und Verwendungsanleitung Abnahmeprotokoll/ Dokumentation der Befestigung/ Fotodokumentation...
