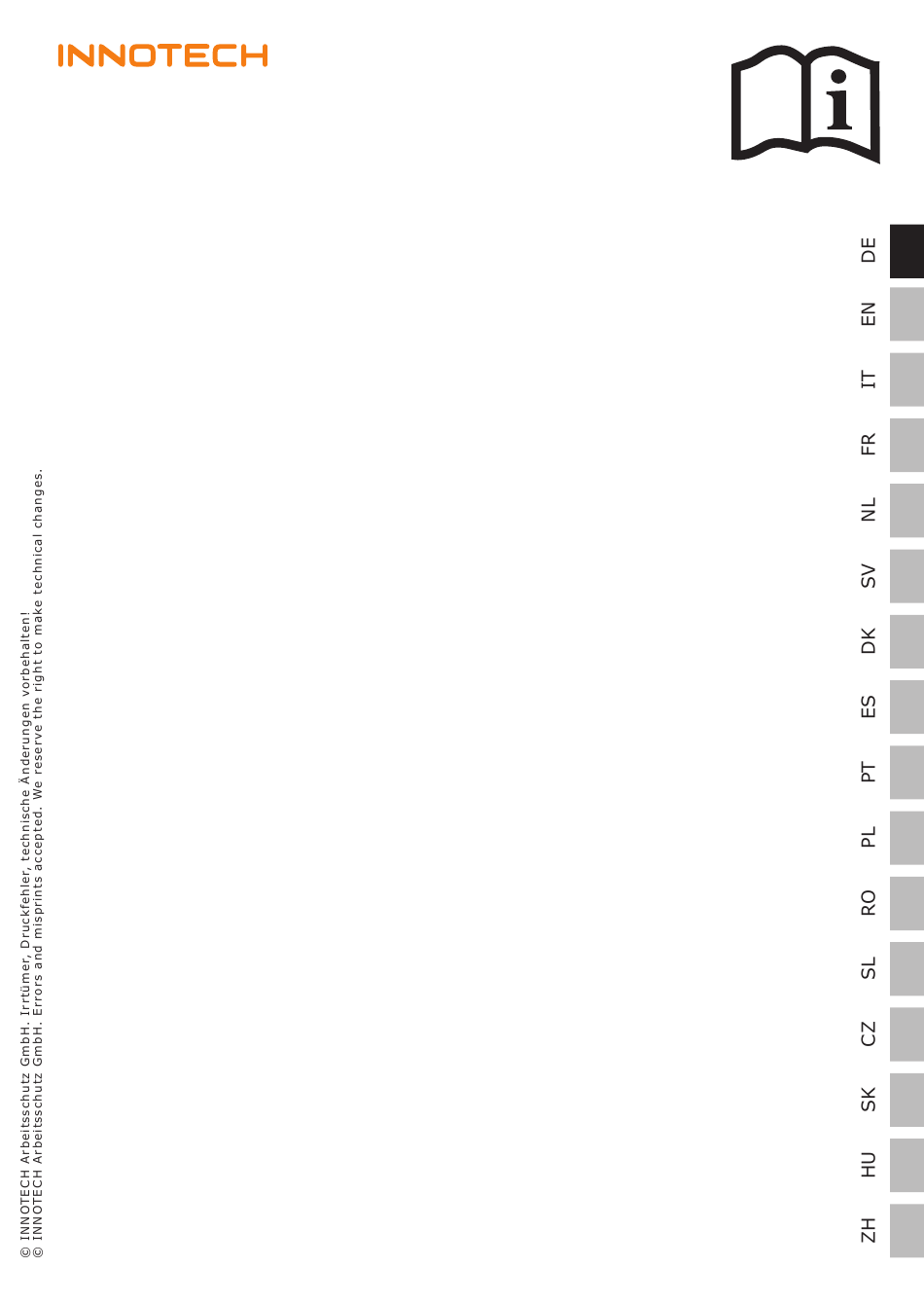

TAURUS
Aufbau- und Verwendungsanleitung
DE – ACHTUNG: Die Verwendung des INNOTECH-Produktes ist erst zulässig,
nachdem die Gebrauchsanleitung in der jeweiligen Landessprache gelesen wurde.
EN – ATTENTION: Use of the INNOTECH product is only permitted after the
instruction manual has been read in the respective national language.
IT – ATTENZIONE: L'utilizzo del prodotto INNOTECH è permesso solo previa
lettura del manuale di istruzioni nella lingua del paese corrispondente.
FR – ATTENTION : L'utilisation du produit INNOTECH n'est autorisée qu'après
la lecture du mode d'emploi correspondant dans la langue du pays.
NL – ATTENTIE: Het gebruik van dit INNOTECH product is pas toegestaan, nadat
de gebruikshandleiding in de taal van het betreffende land gelezen werd.
SV – O B S : Denna INNOTECH-produkt får inte användas, förrän bruksanvisning-
en på respektive lands språk har lästs igenom.
DK – GIV AGT: Det er først tilladt at anvende INNOTECH-produktet, før end
brugsvejledningen på det pågældende lands sprog er læst.
ES – ATENCIÓN: El uso del producto INNOTECH sólo está permitido después de
que se hayan leído las instrucciones de uso en el idioma del respectivo país.
PT – ATENÇÃO: O uso do produto INNOTECH apenas é permitido depois de ter
lido as instruções de uso na respectiva língua nacional.
PL – UWAGA: korzystanie z produktu INNOTECH jest jedynie dozwolone po
przeczy­ t aniu­podręcznika­w­języku­narodowym.
RO – ATENŢIE: Utilizarea produsului INNOTECH­este­autorizată­abia­după­ce­au­
fost­citite­instrucţiunile­originale­de­utilizare­în­limba­ţării­respective.
SL – POZOR: Uporaba izdelka INNOTECH je dovoljena šele po tem, ko navodila
preberete v svojem jeziku.
CZ – POZOR: Práce s výrobkem INNOTECH­je­povolena­až­po­prostudování­návo-
du­k­použití­v­příslušném­jazyce­daného­státu.
SK – POZOR:­Používanie­výrobku­INNOTECH­je­povolené­až­potom,­keď­ste­si­
prečítali­návod­na­obsluhu­v­jazyku­príslušnej­krajiny.
HU – FIGYELEM: Az INNOTECH termékek használata csak az után engedélyezett,
miután saját nyelvén elolvasta a használati utasítást.
ZH – 注意:只有在阅读了当地语言的使用说明后,才能使用 INNOTECH 公司的产品。

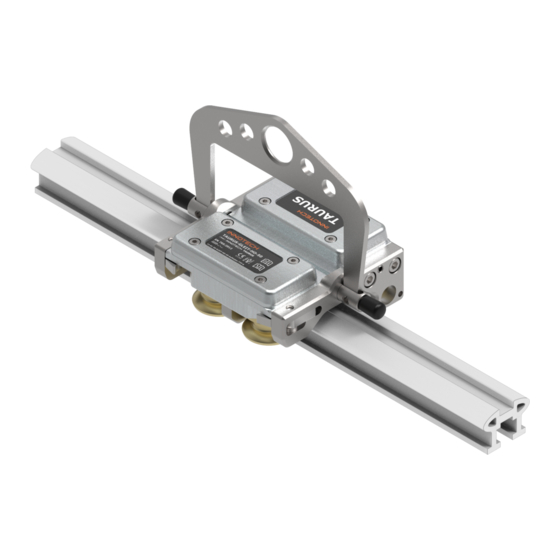

Schienensystem

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Innotech TAURUS

  • Seite 1 ES – ATENCIÓN: El uso del producto INNOTECH sólo está permitido después de que se hayan leído las instrucciones de uso en el idioma del respectivo país. PT – ATENÇÃO: O uso do produto INNOTECH apenas é permitido depois de ter lido as instruções de uso na respectiva língua nacional.
  • Seite 2: Inhaltsverzeichnis

    8.3 ZEICHEN & MARKIERUNGEN 9.3 BESTANDTEILE 10.3 FREIGEGEBENE SCHIENENGLEITER 11.3 MONTAGEABSTÄNDE Kapitel [12] ABNAHMEPROTOKOLL HINWEISE SICHERHEITSSYSTEM Kapitel [13] PRÜFPROTOKOLL Kapitel [14] Kapitel [15] ENTWICKLUNG & VERTRIEB Kapitel [16] ÜBERSICHT "TAURUS RAIL" KURVEN & BÖGEN TAURUS / Version 180730 / www.innotech.at...
  • Seite 3: Kapitel [1] Sicherheitshinweise

    Die Möglichkeiten und Einschränkungen des Sicherungssystemes und der verwendeten Schutzausrüstung, sowie deren Risiken beim Einsatz, verstehen und akzeptieren. Das Schienensystem "TAURUS" darf nur von geeigneten, fach-/sachkundigen, mit dem Sicherheitssystem vertrauten Personen nach neuestem Stand der Technik aufgebaut werden. Das System darf nur von Personen montiert bzw. benutzt werden, die mit dieser Gebrauchsan- leitung - sowie mit den vor Ort geltenden Sicherheitsregeln - vertraut, körperlich bzw.
  • Seite 4 Funktion eines der Elemente beeinträchtigt werden kann. (Jeweilige Gebrauchsanweisungen beachten!) Falschanwendungen können schwere oder tödliche Verletzungen zur Folge haben. "TAURUS" wurde zur Personensicherung entwickelt und darf nicht für andere Zwecke verwendet werden.­Niemals­undefinierte­Lasten­an­das­Sicherungssystem­hängen. Das Schienensystem muss nach landesüblichen Blitzschutzbestimmungen in den Blitzschutz eingebunden werden und darf nicht als Fangleitung verwendet werden.
  • Seite 5: Kapitel [2] Überprüfung

    Einsatztauglichkeit des gesamten Sicherungssystems und der Schutz- ausrüstung. 2.2 JÄHRLICHE ÜBERPRÜFUNG: Das Schienensystem "TAURUS" muss mindestens einmal jährlich von einer fach-/ sachkundigen, mit dem Sicherungssystem vertrauten Person überprüft werden, da die Sicherheit des Benutzers von der Wirksamkeit und Haltbarkeit der Ausrüs- tung abhängig ist.
  • Seite 6: Kapitel [3] Pflege

    übernimmt bei unsachgemäßer Montage INNOTECH weder Verantwortung noch Gewährleistung. SYSTEMBESCHREIBUNG Das Schienensystem „TAURUS“ ist für Personen entwickelt worden, die sich an absturz- gefährdeten Standorten bewegen müssen und bietet Ihnen die Möglichkeit, sich mit Ihrer „Persönlichen Absturzsicherung (PSA) gegen Absturz“ am "beweglichen Anschlag- punkt"­beziehungsweise­"mitlaufenden­Auffanggerät"­des­Systems­(=Schienengleiter)­...
  • Seite 7: Kapitel [6] Zulassung

    Durch die vorgeschriebene „Persönliche Schutzausrüstung (PSA) gegen Absturz“ der Schienengleiter begrenzt sich die in den Gleiter eingeleitete Kraft in jedem Fall auf 6kN. Der Befestigungsuntergrund der Schiene muss der daraus resultierenden Kraft in den Befestigungspunkten standhalten. TAURUS / Version 180730 / www.innotech.at...
  • Seite 8: Kapitel [8 - 11] Horizontal - Schienensystem

    K) Name & Anschrift der Montagefirma: Installiert durch TAURUS HORIZONTAL - SCHIENENSYSTEM 0° ± 5° C 0158 EN795:2012 Typ D INNOTECH TAURUS GLEIT-H-11 INNOTECH TAURUS GLEIT-A-30 INNOTECH TAURUS GLEIT-S-40 10 m BEZEICHNUNG: SCHIENENANLAGE-Nr.: 14-07-10-TYP-795 D-DE-E TAURUS / Version 180730 / www.innotech.at...
  • Seite 9: Bestandteile

    Für Beton und Stahlkonstruktionen TAURUS BEF-12: (Edelstahl AISI 304) Für Stahlkonstruktionen TAURUS BEF-20: (Edelstahl AISI 304) Für Fassaden TAURUS BEF-30: (Edelstahl AISI 304) Für Befestigung auf INNOTECH Befestigungspunkten TAURUS BEF-41: (Aluminium) Für Holz Montageabstände beachten TAURUS / Version 180730 / www.innotech.at...
  • Seite 10 TAURUS VB-11: (Aluminium) Verbindungselement zweier "TAURUS RAIL-..." Schienenelemente mit Dehnungsausgleich TAURUS VB-12: (Stahl) Achtung: darf nur in Verbindung mit "TAURUS BEF-12" verwendet werden! Zum Ausrichten zweier "TAURUS RAIL-..." Schienenelemente DREHWEICHE TAURUS DW-10: (Aluminium, Edelstahl AISI 304) Drehweiche für drei "TAURUS RAIL-..." Schienenelemente ZUBEHÖR...
  • Seite 11: Freigegebene Schienengleiter

    Für horizontale (0° ± 5°) und „Überkopf“-Anwendungen geeignet! TAURUS GLEIT-A-30: Für horizontale und vertikale Anwendung geeignet! TAURUS GLEIT-S-40: Für horizontale und vertikale Anwendung (0 - 70°) geeignet! Beachten Sie die vorgeschriebene „Persönliche Schutzausrüstung“ des verwendeten Gleiters (eigene Gebrauchsanleitung). TAURUS / Version 180730 / www.innotech.at...
  • Seite 12: Montageabstände

    11.1 MONTAGEABSTÄNDE HORIZONTAL - SCHIENENSYSTEM (0° ± 5°) Bei jedem Systemeinstieg muss ein entsprechendes Typenschild angebracht werden. ("TAURUS TYP-10-XX") XX... Sprache TAURUS / Version 180730 / www.innotech.at...
  • Seite 13: Kapitel [8 - 11] Vertikal - Schienensystem

    Installiert durch TAURUS VERTIKAL - SCHIENENSYSTEM ° C 0158 EN 353-1:2002 + CNB/P/11.073 INNOTECH TAURUS GLEIT-V-20 INNOTECH TAURUS GLEIT-A-30 EN 353-1:2014 INNOTECH TAURUS GLEIT-V-21 Minimaler Abstand zwischen den Benutzern: BEZEICHNUNG: SCHIENENANLAGE-Nr.: 14-07- -TYP- -DE- TAURUS / Version 180730 / www.innotech.at...
  • Seite 14: Bestandteile

    TAURUS EA-21: (Edelstahl AISI 304) Für den sicheren Zustieg des Schienengleiters SCHIENENVERBINDER TAURUS VB-10: (Aluminium) Verbindungselement zweier "TAURUS RAIL-..." Schienenelemente Die Bestandteile werden mit Montageanleitungen ausgeliefert, die auch auf der INNOTECH Website zum Download bereit stehen! (www.innotech.at) TAURUS / Version 180730 / www.innotech.at...
  • Seite 15: Freigegebene Schienengleiter

    Vertikalaufstieg TAURUS AS-20: (Aluminium, Edelstahl AISI 304) Vertikalüberstieg Die Bestandteile werden mit Montageanleitungen ausgeliefert, die auch auf der INNOTECH Website zum Download bereit stehen! (www.innotech.at) TAURUS GLEIT-V-21: Nur für vertikale (90°) Anwendung geeignet! TAURUS GLEIT-A-30: Für horizontale- und vertikale Anwendung geeignet! Beachten Sie die vorgeschriebene „Persönliche Schutzausrüstung“...
  • Seite 16: Montageabstände

    11.2 MONTAGEABSTÄNDE VERTIKAL - SCHIENENSYSTEM (90°) Wird das Vertikal - Schienensystem "TAURUS" auf Leitersprossen montiert, darf dabei nicht vergessen werden, dass die Leiter und deren Befestigung am Bauwerk die im Sturzfall auftretenden Kräfte aufnehmen beziehungsweise ableiten muss. Bestehen Zweifel, dass dies durch die Leiter und deren Befestigung gewährleistet ist, muss das Vertikal - Schienensystem "TAURUS"...
  • Seite 17: Kapitel [8 - 11] Allround - Schienensystem

    L) Datum der nächsten jährlichen Überprüfung: Datum der nächsten jährlichen Überprüfung M) Name & Anschrift der Montagefirma: Installiert durch TAURUS ALLROUND - SCHIENENSYSTEM C 0158 EN 795:2012 Typ D + EN 353-1:2002 + CNB/P/11.073 14-07- -TYP- 795-353 -DE- TAURUS / Version 180730 / www.innotech.at...
  • Seite 18 TAURUS GLEIT-A-30 VERTIKAL HORIZONTAL 10 m Minimaler Abstand zwischen den Benutzern: 14-07-35-Hinweisschild-DE-A HINWEISSCHILD: muss bei jedem Wechsel der Systemabschnitte  angebracht werden (VERTIKAL HORIZONTAL) unbedingt KAPITEL [10 + 11] der "TAURUS GLEIT-A-30" Gebrauchsanleitung beachten! TAURUS / Version 180730 / www.innotech.at...
  • Seite 19: Bestandteile

    Für Holz Montageabstände beachten TAURUS BEF-90: (Edelstahl AISI 304) Für Befestigung auf Leitersprossen DREHWEICHE TAURUS DW-10: (Aluminium, Edelstahl AISI 304) Drehweiche für drei "TAURUS RAIL-..." Schienenelemente SCHIENENENDABSCHLÜSSE TAURUS EA-10: (Edelstahl AISI 304) kein Einstieg möglich (Endabschluss einer Schienenstrecke) TAURUS / Version 180730 / www.innotech.at...
  • Seite 20: Freigegebene Schienengleiter

    Verbindungselement zweier "TAURUS RAIL-..." Schienenelemente mit Dehnungsausgleich TAURUS VB-12: (Stahl) Achtung: Darf nur in Verbindung mit "TAURUS BEF-12" verwendet werden! Zum Ausrichten zweier "TAURUS RAIL-..." Schienenelemente Die Bestandteile werden mit Montageanleitungen ausgeliefert, die auch auf der INNOTECH Website zum Download bereit stehen! (www.innotech.at) 10.3...
  • Seite 21: Montageabstände

    11.3 MONTAGEABSTÄNDE ALLROUND - SCHIENENSYSTEM Wird das Allround - Schienensystem "TAURUS" auf Leitersprossen montiert, darf dabei nicht vergessen werden, dass die Leiter und deren Befestigung am Bauwerk die im Sturzfall auftretenden Kräfte aufnehmen beziehungsweise ableiten muss. Bestehen Zweifel, dass dies durch die Leiter und deren Befestigung gewährleistet ist, muss das Allround - Schienensystem "TAURUS"...
  • Seite 22 Alle Kurven und Bögen müssen 2x befestigt werden: Abstand: 110 mm - 170 mm vor Kurven- bzw. Bogenende! Montagebeispiel: 110 - 170 110 - 170 Montagebeispiel: Montagebeispiel: (z.B. Montage auf Stehfalzdach mit Ein- und Ausstieg + Typenschild) TAURUS / Version 180730 / www.innotech.at...
  • Seite 23 NOTIZEN TAURUS / Version 180730 / www.innotech.at...
  • Seite 24: Kapitel [12] Abnahmeprotokoll

    SCHIENENBEFESTIGUNGSSET: BEF- Stück (Befestigungsset, das direkt mit der Schiene verbunden ist; z.B. BEF-10, BEF-12 etc.) BEI MONTAGEN DES SCHIENENBEFESTIGUNGSSETS AUF INNOTECH BEFESTIGUNGSPUNKTEN: ____________________________________________________________________ (genaue Typenbezeichnung, Baujahr und Seriennummer angeben! z.B. AIO STA-10-300 / 2012-05) BEI MONTAGEN DES SCHIENENBEFESTIGUNGSSETS AUF LEITERSPROSSEN:...
  • Seite 25 SCHIENENBEFESTIGUNGSSET: BEF- Stück (Befestigungsset, das direkt mit der Schiene verbunden ist; z.B. BEF-10, BEF-12 etc.) BEI MONTAGEN DES SCHIENENBEFESTIGUNGSSETS AUF INNOTECH BEFESTIGUNGSPUNKTEN: ____________________________________________________________________ (genaue Typenbezeichnung, Baujahr und Seriennummer angeben! z.B. AIO STA-10-300 / 2012-05) BEI MONTAGEN DES SCHIENENBEFESTIGUNGSSETS AUF LEITERSPROSSEN:...
  • Seite 26 SCHIENENBEFESTIGUNGSSET: BEF- Stück (Befestigungsset, das direkt mit der Schiene verbunden ist; z.B. BEF-10, BEF-12 etc.) BEI MONTAGEN DES SCHIENENBEFESTIGUNGSSETS AUF INNOTECH BEFESTIGUNGSPUNKTEN: ____________________________________________________________________ (genaue Typenbezeichnung, Baujahr und Seriennummer angeben! z.B. AIO STA-10-300 / 2012-05) BEI MONTAGEN DES SCHIENENBEFESTIGUNGSSETS AUF LEITERSPROSSEN:...
  • Seite 27: Hinweise Sicherheitssystem

    Aufbau- und Verwendungsanleitungen beziehungsweise dem Typenschild Ihrer Anlage. Bei Beanspruchung durch Absturz oder bei bestehenden Zweifeln ist die Anschlageinrichtung sofort dem Gebrauch zu entziehen und dem Hersteller oder einer sachkundigen Werkstatt zur Prüfung und Reparatur zuzusenden. Dies­trifft­ebenfalls­bei­Beschädigungen­der­Anschlagmittel­zu. TAURUS / Version 180730 / www.innotech.at...
  • Seite 28: Kapitel [14] Prüfprotokoll

    ("TAURUS" Schienensystem, "TAURUS" Gleiter etc.) Abnahmeprotokolle/Fotodokumentation PSA (Persönliche Schutzausrüstung gegen Absturz): Überprüfung laut Herstellerangabe Ablaufdatum jährliche wiederkehrende Überprüfung durchgeführt nicht überprüft (keine Autorisierung) SCHIENENBEFESTIGUNG: keine Verformung keine Korrision fester Sitz ALUMINIUMSCHIENE: keine Beschädigung keine Verformung ........TAURUS / Version 180730 / www.innotech.at...
  • Seite 29 Verformung keine Korrision fester Sitz kein Schienenversatz, kein Abstand zwischen den beiden "TAURUS RAIL-..." GLEIT-.-.. : (siehe entsprechende Aufbau - und Verwendungsanleitung "TAURUS GLEIT-.-..") Leichtgängigkeit der Laufrollen Anschlagöse leicht drehbar ("TAURUS GLEIT-V-21") keine Korrosion keine Verformung (z.B. Schiefstellung der Laufrollen) Anzeichen von Verschleiß...
  • Seite 30: Entwicklung & Vertrieb

    ENTWICKLUNG & VERTRIEB INNOTECH Arbeitsschutz GmbH, Laizing 10, 4656 Kirchham/Österreich www.innotech.at TAURUS / Version 180730 / www.innotech.at...
  • Seite 31: Übersicht "Taurus Rail" Kurven

    ÜBERSICHT "TAURUS RAIL" KURVEN für HORIZONTAL- und ALLROUND - SCHIENENSYSTEM TAURUS RAIL-20: (Schienenkurve) mit einem Radius von 320 mm und 200 mm geraden Absatz. 15° 75° 30° Maße in [mm] 45° 90° 60° TAURUS / Version 180730 / www.innotech.at...
  • Seite 32: Übersicht "Taurus Rail" Bögen

    HORIZONTAL- und ALLROUND - SCHIENENSYSTEM TAURUS RAIL-30: (Schienenaußenbogen) mit einem Radius von 385 mm und 200 mm geraden Absatz. 90° Maße in [mm] TAURUS RAIL-40: (Schieneninnenbogen) mit einem Radius von 385 mm und 200 mm geraden Absatz. 90° TAURUS / Version 180730 / www.innotech.at...
