5
Configuration du système
Paramètres entrée externe
Dans le menu Mise en service/Maintenance, utilisez les boutons F1 et F2 pour
mettre en évidence Paramètres entrée externe, puis VALIDEZ pour confirmer.
<Contrôle de la demande (IN4)>
1. Dans le menu Paramètres entrée externe, mettez en évidence Contrôle de la
demande (IN4).
2. VALIDEZ pour confirmer.
3. L'écran Contrôle de la demande s'affiche.
4. Appuyez sur le bouton F3 pour sélectionner Source de chaleur sur OFF
(désactivée) ou Chaudière.
5. VALIDEZ pour confirmer.
Remarque : Si vous sélectionnez « OFF » (désactivé) pendant l'envoi d'un
signal vers IN4, cela force l'arrêt de toutes les sources de
chaleur en fonctionnement, et la sélection de « Chaudière »
arrête le fonctionnement de la pompe à chaleur et du radiateur
électrique et met la chaudière en route.
<Thermostat extérieur (IN5)>
1. Dans le menu Paramètres entrée externe, mettez en évidence Thermostat
extérieur (IN5).
2. VALIDEZ pour confirmer.
3. L'écran Thermostat extérieur s'affiche.
4. Appuyez sur le bouton F3 pour sélectionner Radiateur ou Chaudière.
5. VALIDEZ pour confirmer.
Remarque : Si vous sélectionnez « Elec » pendant l'envoi d'un signal vers
IN5, cela fait fonctionner le radiateur électrique seulement, et la
sélection de « Chaudière » fait fonctionner la chaudière.
Mot de passe
Un mot de passe est disponible pour empêcher un accès non autorisé au menu
Mise en service/Maintenance par des personnes non formées.
1. Dans le menu Mise en service/Maintenance, utilisez les touches F1 et F2 pour
parcourir la liste jusqu'à ce que
2. VALIDEZ pour confirmer.
3. Lorsque l'écran Mot de passe s'affiche, utilisez les boutons F1 et F2 pour vous
déplacer de droite à gauche entre les quatre chiffres, F3 pour décrémenter le
chiffre sélectionné de 1 et F4 pour incrémenter le chiffre sélectionné de 1.
4. Lorsque vous avez saisi votre mot de passe, VALIDEZ pour confirmer.
5. L'écran de vérification du mot de passe s'affiche.
6. Pour vérifier votre nouveau mot de passe, appuyez sur le bouton F3.
7. Votre mot de passe est maintenant défini et l'écran de confirmation s'affiche.
<Réinitialisation du mot de passe>
Si vous oubliez le mot de passe que vous avez saisi, ou si vous devez effectuer
la maintenance sur une unité installée par une autre personne, vous pouvez
réinitialiser le mot de passe à la valeur d'usine par défaut de 0000.
1. Dans le menu Réglages principaux, faites défiler les fonctions vers le bas
jusqu'à mettre en évidence le menu Mise en service/Maintenance.
2. VALIDEZ pour confirmer.
3. Vous serez invité à saisir un mot de passe.
4. Maintenez les boutons F3 et F4 appuyés pendant 3 secondes.
5. Il vous est demandé si vous souhaitez poursuivre et réinitialiser le mot de
passe au réglage par défaut.
6. Pour réinitialiser, appuyez sur le bouton F3.
7. Le mot de passe est maintenant réinitialisé à 0000.
soit mis en évidence.

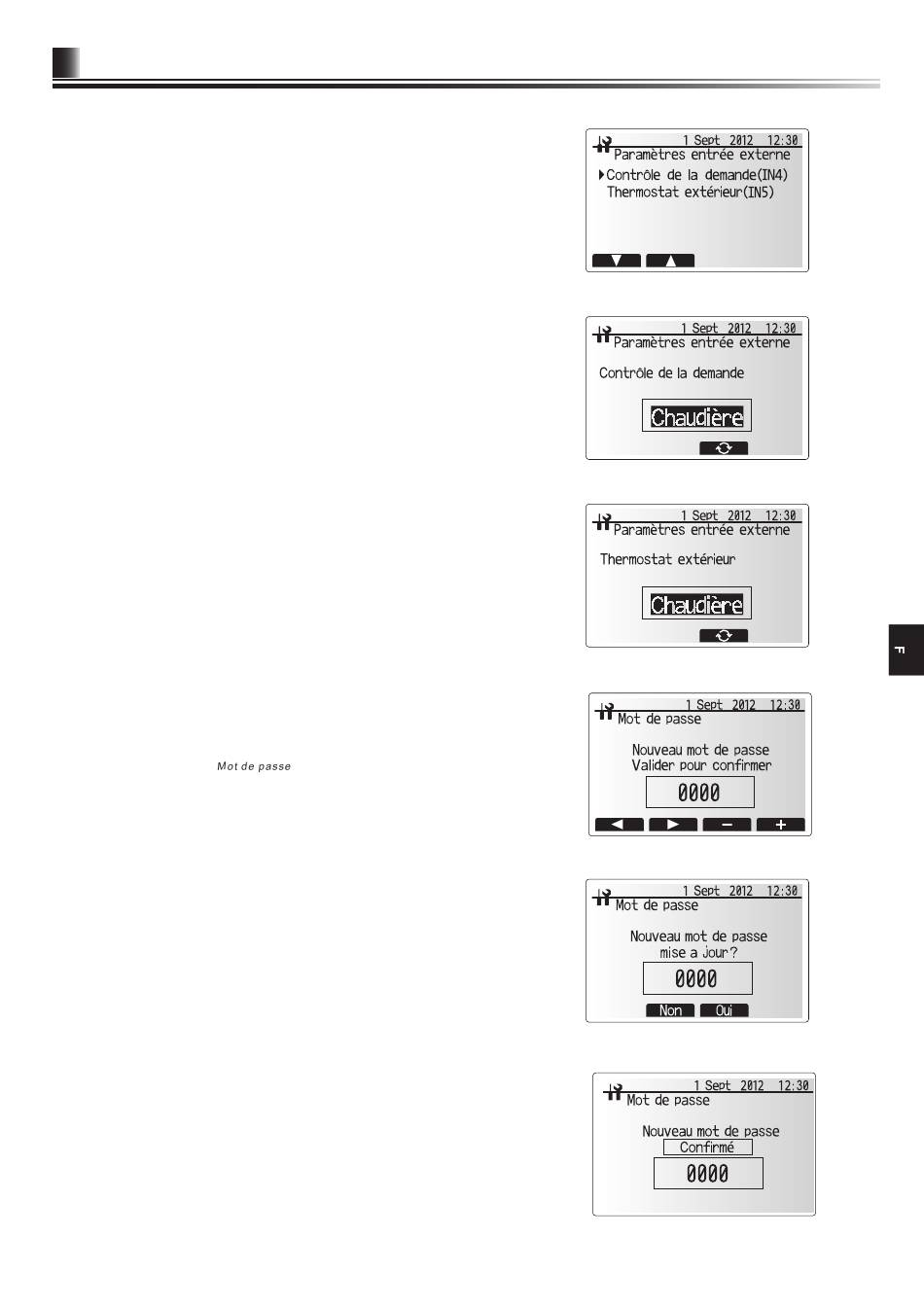

Écran du menu Paramètres entrée externe
Écran de réglage du contrôle de la demande
Écran de réglage du thermostat extérieur
Écran de saisie du mot de passe
Écran de vérification du mot de passe
Écran de confirmation
