6.5

Montage Kettenspeicher

Der Kettenspeicher wird als komplette Einheit
mitgeliefert. Für die Montage des Kettenspeichers
ist folgendes zu beachten:
Kettenspeicher (1) mittels Schrauben (2) an
die dafür vorgesehene Position (3) montieren
Die Lastkette ordentlich in den Kettenspeicher
(1) laufen lassen.
Die bereits am Kettenspeicher montierte
Haltekette (4) an der dafür vorgesehenen
Stelle am Gerät (5) mittels Schraube (6) so
montieren, dass
möglichst waagerecht hängt, hierzu ist die
Haltekette (4) entweder zu kürzen, oder die
Montage der Haltekette (4) muss durch ein
anderes Kettenglied erfolgen
Befestigungsschrauben nochmals prüfen.
Durch eine Funktionsprüfung
kontrollieren, ob die Lastkette des Gerätes
ungehindert in den Kettenspeicher einlaufen
kann
6.6

Werkzeuge

Tragfähigkeit Größe
0,5t SW27
1t SW36
1,5t + 2t SW46
2,5t + 3,2t + 4,0t SW55
5t + 6,3t SW60
7,5t + 10t SW75
12,5t SW22
16t – 60t SW24
nur bei
Druckluftantrieb
14
der Kettenspeicher
ohne Last
Werkzeug
div.
div.

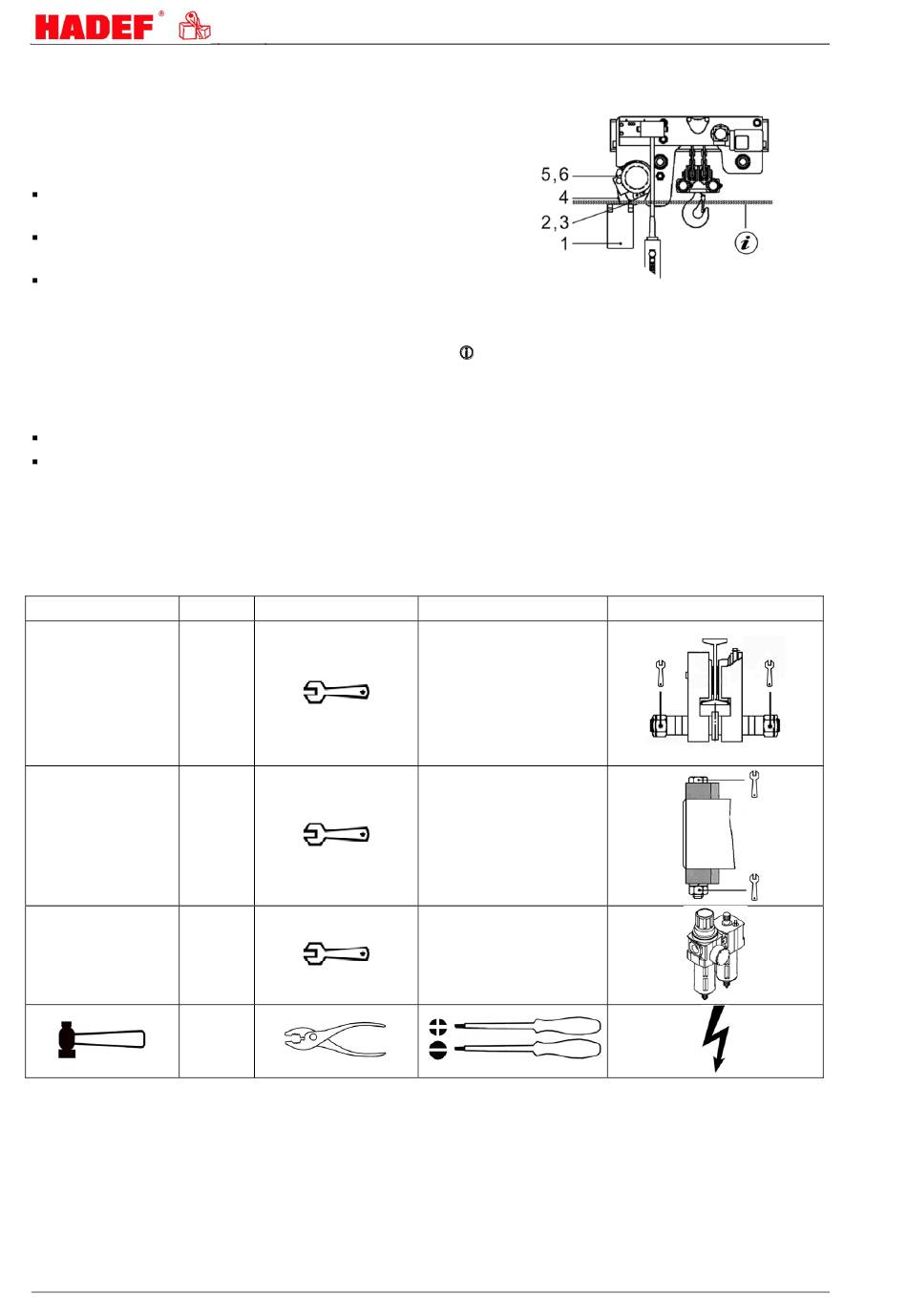

Bild 5
(1)
Kettenspeicher möglichst waagerecht hängen
1 Kettenspeicher
2 Schrauben
3 Position für Schrauben
4 Haltekette
5 Position Haltekette
6 Schraube
Einsatz
Lastbolzen
Lastbolzen mit
Stellring
Druckluftanschlüsse
5.52.131.00.00.09
